| Номер в госреестре | 93127-24 |
| Наименование СИ | Комплексы измерительные аппаратно-программные |
| Обозначение типа СИ | ИАПК РТУ Б |
| Изготовитель | Закрытое акционерное общество "Ассоциация АТИС" (ЗАО "Ассоциация АТИС"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 09.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные аппаратно-программные ИАПК РТУ Б (далее по тексту -комплексы) предназначены для воспроизведения постоянного электрического напряжения, силы постоянного и переменного электрического тока, измерения сопротивления постоянному току и временных интервалов, при проверке характеристик блоков реле железнодорожной автоматики в ремонтно-дорожных участках дистанций сигнализации и связи железных дорог.
Комплексы измерительные аппаратно-программные ИАПК РТУ Б выпускаются в следующих модификациях: ИАПК РТУ Б60 и ИАПК РТУ Б180, отличающиеся друг от друга комплектацией и техническими характеристиками.
Комплексы в зависимости от модификации состоят из модулей измерения характеристик реле проверки монтажа МПМ1, МПМ2, соединительных кабелей и набора тест-блоков.
Принцип действия комплексов основан на формировании сигналов с соответствующими электрическими и временными параметрами на реле и контроля параметров выходных сигналов релейных блоков: релейных электрической централизации (БМРЦ), релейных горочной автоматической централизации (ГАЦ), релейных горочной автоматической централизации с контролем роспуска (ГАЦ-КР), релейных электрической централизации с индустриальной системой монтажа (ЭЦИ) с числом контактов: ИАПК РТУ Б60 - 44, ИАПК РТУ Б180 - 180.
Конструктивно комплексы выполнены в виде отдельных модулей МПМ1, МПМ2, состоящих из функциональных блоков. Модуль МПМ1 содержит управляющий контроллер, измеритель, схемы коммутации. Модуль МПМ2 - модуль расширения МПМ1 и не предназначен для самостоятельного использования. Все управление работой комплексов и отображение результатов проверки осуществляется через персональный компьютер (далее по тексту - ПК), связь с ПК осуществляется по интерфейсу RS-232. На ПК предусматривается также хранение и печать отчетов о результатах проверки. Программное обеспечение, необходимое для работы комплексов, поставляется на флеш-накопителе и устанавливается на ПК.
Заводские номера в виде набора цифр, обеспечивающие идентификацию комплексов, указаны на маркировочной этикетке, которая нанесена на левую боковую панель корпуса модулей МПМ1 и МПМ2. Знак утверждения типа наносится на маркировочную этикетку модуля МПМ1. Нанесение знака поверки на корпус комплексов не предусмотрено.
В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, на передней панели блока управляемых
источников и коммутации БУИК-БМ модуля МПМ1 установлены пломбы, препятствующие доступу к блоку.
Внешний вид комплексов, место нанесения знака утверждения типа и заводского номера представлены на рисунках 1 и 2.
Место нанесения заводского номера и знака утверждения типа

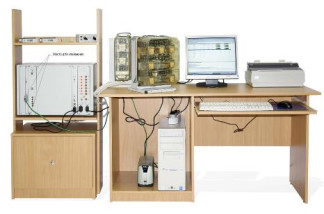

Рисунок 1 - Внешний вид комплекса ИАПК РТУ Б60, место нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера и знака утверждения типа
Рисунок 2 - Внешний вид комплекса ИАПК РТУ Б180, место нанесения заводского номера и знака утверждения типа
Внешний вид маркировочных этикеток с нанесенными заводскими номерами и знаком утверждения типа представлен на рисунке 3.
Рисунок 3 - Внешний вид маркировочных этикеток с нанесенными заводскими номерами и знаком утверждения типа
Программное обеспечение (далее по тексту - ПО) состоит из следующих компонентов:
- рабочая программа «rtub4.exe», предназначена для проверки монтажа и контактной системы реле в блоках ж. д. автоматики методом прозвонки; для измерения параметров реле в блоках (напряжения/тока срабатывания и отпускания, времени отпускания реле) и сопротивления резисторов;
- программа поверки «metrology_b.exe» является сервисной программой и предназначена для автоматизации операций определения метрологических характеристик комплекса.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | rtub4.exe |
| Номер версии (идентификационный номер) ПО, не ниже | 4.2.37 |
| Цифровой идентификатор ПО | 47D2B2C4 |
| Идентификационное наименование ПО | metrology b.exe |
| Номер версии (идентификационный номер) ПО, не ниже | 4.2.37 |
| Цифровой идентификатор ПО | 660537A6 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Метрологические и технические характеристики комплексов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны воспроизведения постоянного электрического напряжения, В | от 2 до 10 от 10 до 45 |
| Пределы допускаемой относительной погрешности воспроизведения постоянного электрического напряжения, % | ± [1,0 + 0,1 • (|Uk / Ux| - 1)] |
| Диапазоны воспроизведения силы постоянного электрического тока, мА | от 5 до 25 от 25 до 100 от 100 до 800 |
| Пределы допускаемой относительной погрешности воспроизведения силы постоянного электрического тока, % | ± [1,0 + 0,1 • (|Ik / Ix| - 1)] |
| Диапазоны воспроизведения силы переменного электрического тока частотой 50 Гц, мА | от 20 до 100 |
| Пределы допускаемой относительной погрешности воспроизведения силы переменного электрического тока, % | ± [1,5 + 0,1 • (Ik / Ix - 1)] |
| Диапазон измерения сопротивления постоянному току, Ом | от 5 до 500 |
| Пределы допускаемой относительной погрешности измерения сопротивления постоянному току обмоток реле, % | ±3 |
| Диапазон измерения временных интервалов, c | от 0,1 до 8,0 |
| Пределы допускаемой относительной погрешности измерения временных интервалов, % | ±10 |
| Диапазоны измерения постоянного электрического напряжения срабатывания и отпускания реле, В | от 2 до 10 от 10 до 45 |
| Пределы допускаемой относительной погрешности измерения напряжения срабатывания и отпускания реле, % | ±4 |
| Диапазоны измерения силы постоянного электрического тока срабатывания и отпускания реле, мА | от 5 до 25 от 25 до 100 от 100 до 800 |
| Пределы допускаемой относительной погрешности измерения силы постоянного электрического тока срабатывания и отпускания реле, % | ±4 |
| Опорная частота, Гц | 100 |
| Пределы допускаемой относительной погрешности установки опорной частоты, % | ±10 |
| П р и м е ч а н и я 1 Uk, Ik - верхние значения диапазонов воспроизведений; 2 Ux, Ix - воспроизводимые значения величин; 3 Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальных значений в рабочем диапазоне, составляют 1/2 от пределов допускаемой основной погрешности при воспроизведении постоянного электрического напряжения, силы постоянного и переменного электрического тока, измерении временных интервалов, постоянного электрического напряжения и силы постоянного электрического тока срабатывания и отпускания реле. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | от 198,0 до 242,0 |
| Частота питающей сети, Гц | от 49,0 до 51,0 |
| Потребляемая мощность, ВА, не более ИАПК РТУ Б60 | 70 |
| ИАПК РТУ Б180 | 150 |
| Продолжительность непрерывной работы, ч, не более | 8 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Габаритные размеры модулей МПМ1 и МПМ2, мм, не более | 570х370х280 |
| Масса ИАПК РТУ Б60, кг, не более | 25 |
| в том числе масса модуля МПМ1, кг, не более | 21 |
| Масса ИАПК РТУ Б180, кг, не более | 55 |
| в том числе масса модуля МПМ1, кг, не более | 23 |
| модуля МПМ2, кг, не более | 23 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 10 |
наносится на маркировочную этикетку типографским способом на левую боковую панель корпуса модуля.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество по исполнениям, шт./экз. | |
| ИАПК РТУ Б60 | ИАПК РТУ Б180 | |
| Модуль МПМ1 | 1 | 1 |
| Модуль МПМ2 | — | 1 |
| Кабели питания и соединители | 5 | 13 |
| Тест-блоки | 4 | 8 |
| Каркасы | 1 | 2 |
| ЗИП | 1 | 1 |
| Паспорт 17476-00-00-02 ПС | 1 | — |
| Паспорт 17476-00-00-03 ПС | — | 1 |
| Руководство по эксплуатации 17476-00-00 РЭ | 1 | 1 |
приведены в разделе 2 «Описание и работа» документа 17476-00-00 РЭ «Комплекс измерительный аппаратно-программный ИАПК РТУ Б. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока в диапазоне от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 2406 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ 32 ЦШ 2071-2001 «Комплексы измерительные аппаратно-программные ИАПК РТУ Б. Технические условия».
