| Номер в госреестре | 93136-24 |
| Наименование СИ | Мареографы-измерители высоты волны |
| Обозначение типа СИ | МВВ-2211 |
| Изготовитель | Общество с ограниченной ответственностью "Шкот" (ООО "Шкот"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 09.09.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мареографы-измерители высоты волны МВВ-2211 (далее - измерители МВВ-2211) предназначены для бесконтактных измерений расстояний от экрана антенны до поверхности воды, уровня моря и уровня воды на водотоках.
Конструктивно измерители МВВ-2211 состоят из блока электроники и радиоволнового уровнемера с антенной, которые расположены в едином корпусе. Блок электроники включает в себя процессорный модуль, а также плату питания и связи.
Принцип действия измерителей МВВ-2211 основан на применении метода частотно-модулированной непрерывной волны (FMCW). Измерители МВВ-2211 непрерывно излучают частотно-модулированный сигнал в направлении к поверхности воды. Отраженный от поверхности воды эхосигнал принимается антенной измерителей МВВ-2211. В электронном блоке измерителей МВВ-2211 определяется разница между частотами излучаемого и отраженного сигналов, что позволяет получить время задержки сигнала и, следовательно, расстояние до поверхности воды. Затем осуществляется пересчет этого расстояния в уровень воды. Для вычисления параметров волнения (высота волны, период волны) набор данных об уровне воды проходит спектральную обработку методом преобразования Фурье в процессорном модуле блока электроники измерителей МВВ-2211.
Измерители МВВ-2211 могут работать как автономно, так и в составе
автоматизированных гидрометеорологических метеостанций.
Общий вид измерителей МВВ-2211 представлен на рисунках 1-3.
Нанесение знака поверки на измерители МВВ-2211 не предусмотрено. Серийный номер в виде цифро-буквенного обозначения, состоящего из одной буквы русского алфавита и шести арабских цифр, наносится на шильд корпуса измерителей МВВ-2211 методом гравировки. Место нанесения серийного номера и знака утверждения типа на корпус измерителей МВВ-2211 представлено на рисунке 1.
Пломбирование измерителей МВВ-2211 не предусмотрено.
Место нанесения серийного номера и знака утверждения типа

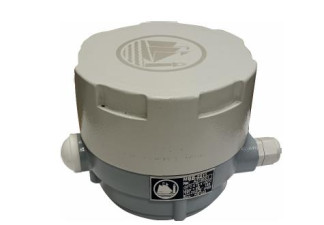

Рисунок 1 - Общий вид измерителей МВВ-2211 с указанием места нанесения серийного номера и знака утверждения типа
Крышка
Антенна
Блок электроники и радиоволновый уровнемер

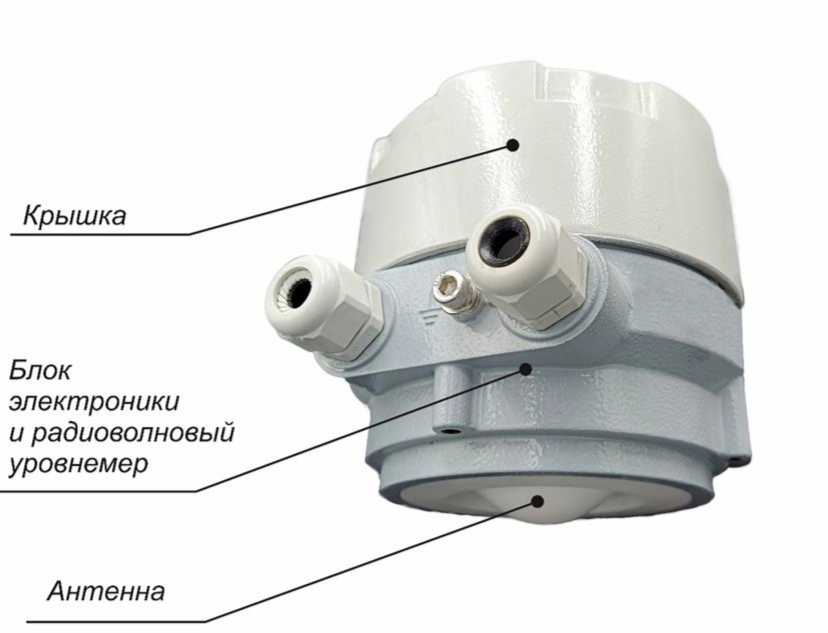

Рисунок 2 - Общий вид измерителей МВВ-2211 (с крышкой) с указанием составных частей
Плата питания и связи
Процессорный модуль

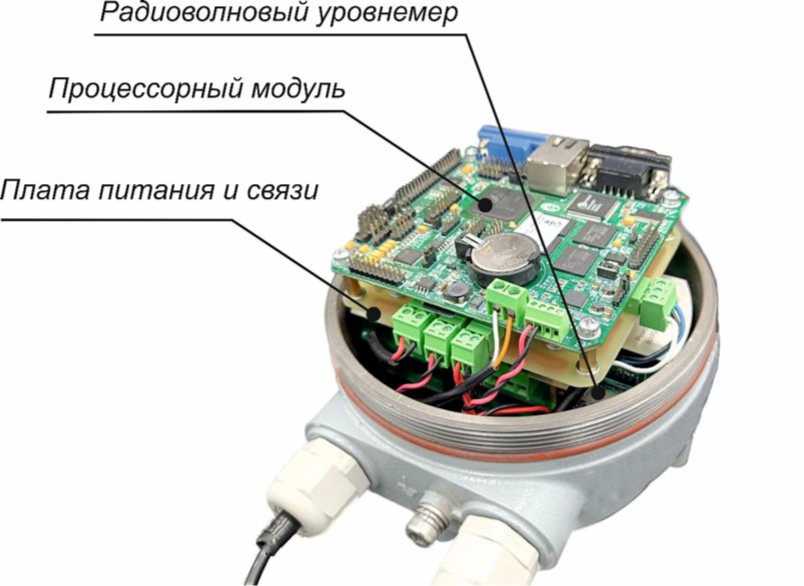

Рисунок 3 - Общий вид измерителей МВВ-2211 (без крышки) с указанием составных частей
Измерители МВВ-2211 имеют автономное программное обеспечение «Wave Analysis View» и встроенное программное обеспечение (далее - ПО) «Wave Analysis».
Автономное ПО «Wave Analysis View» обеспечивает отображение, архивирование результатов измерений, создание и передачу метеорологических сообщений.
Встроенное ПО «Wave Analysis» обеспечивает прием, обработку, анализ, архивирование и передачу результатов измерений, создание метеорологических сообщений, проверку состояния измерителей МВВ-2211.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Автономное ПО | Встроенное ПО |
| Wave Analysis View | Wave Analysis | |
| Номер версии (идентификационный номер) ПО | l.xx1) | 2.xx1) |
| ^Обозначения «х» не относятся к метрологически значимой части ПО | ||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояний от экрана антенны до поверхности воды, м | от 0,6 до 30 |
| Пределы допускаемой абсолютной погрешности измерений расстояний от экрана антенны до поверхности воды, мм | ±6 |
| Диапазон измерений уровня моря*, м | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений уровня моря, мм | ±10 |
| Диапазон измерений уровня воды на водотоках*, м | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений уровня воды на водотоках, мм | ±10 |
| *Измерения относительно заданного нуля | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний высоты волны, м | от 0 до 14 |
| Диапазон показаний периода волны, с | от 0 до 100 |
| Интерфейс связи | RS-232 |
| Напряжение питания, В | от 9 до 18 |
| Максимальная потребляемая мощность, Вт, не более | 7,5 |
| Масса, кг, не более | 2,5 |
| Габаритные размеры, мм, не более: -длина -ширина -высота | 210 150 140 |
| Условия эксплуатации: -температура воздуха, °С -относительная влажность воздуха, % | от -30 до +50 до 95 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 15000 |
| Средний срок службы, лет | 20 |
наносится методом гравировки на шильд корпуса измерителей МВВ-2211 рядом с серийным номером и на титульный лист Формуляра 9467.416211.001.ФО «Мареограф-измеритель высоты волны МВВ-2211. Формуляр» и Руководства по эксплуатации 9467.416211.001.РЭ «Мареографы-измерители высоты волны МВВ-2211. Руководство по эксплуатации» типографским способом.
Таблица 5 - Комплектность измерителей МВВ-2211
| Наименование | Обозначение | Количество |
| Мареограф-измеритель высоты волны | МВВ-2211 | 1 экз. |
| Кабель питания | - | 1 шт. |
| Патч-корд RJ45 | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Монтажная пластина | - | 1 шт. |
| Программное обеспечение (USB -флеш-накопитель) | «Wave Analysis View» | 1 экз. |
| Формуляр | 9467.416211.001.ФО | 1 экз. |
| Руководство по эксплуатации | 9467.416211.001.РЭ | 1 экз. |
приведены в документе 9467.416211.001.РЭ «Мареографы-измерители высоты волны МВВ-2211. Руководство по эксплуатации», раздел 1 «Описание и работа изделия».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
9467.416211.001.ТУ «Мареографы-измерители высоты волны МВВ-2211. Технические условия».
