| Номер в госреестре | 93137-24 |
| Наименование СИ | Устройства весоизмерительные |
| Обозначение типа СИ | ВУ |
| Изготовитель | Акционерное общество "Центр эксплуатации объектов наземной космической инфраструктуры" (АО "ЦЭНКИ"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства весоизмерительные ВУ (далее - ВУ) предназначены для измерений массы дозы компонента ракетного топлива (далее - КРТ), принятого в емкость ВУ, при проведении операций поверки счетчика массы жидкости.
Принцип действия ВУ основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (КРТ) вызывает упругую деформацию чувствительных элементов весоизмерительных тензорезисторных датчиков (далее - ДТВ), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами ВУ с дальнейшим определением значения массы.
Результаты измерений массы объекта, а также дополнительная функциональная информация отображается на индикаторе терминала весового.
ВУ имеют модульную конструкцию и представляют собой набор технических средств, включающих в себя следующие функциональные узлы и блоки, связанные друг с другом интерфейсами связи.
1 Модуль взвешивающий в составе:
- грузоприемная платформа (далее - ГПП);
- емкость для КРТ;
- блок аналогово-цифрового преобразования (далее - блок АЦП), изготовитель АО «ЦЭНКИ», г. Москва.
2 Терминал весовой (далее по тексту - ТВ), изготовитель АО «ЦЭНКИ», г. Москва.
3 Блок питания.
4 Кабельное оборудование.
Общий вид ВУ приведен на рисунке 1.
ГПП представляет собой прямоугольную раму из конструкционной стали, в центре которой смонтирована емкость для КРТ. Снизу каждого из четырех углов ГПП установлено по одному ДТВ. Каждый ДТВ опирается на стальную квадратную плиту, вмонтированную в бетонный фундамент. С четырех сторон ГПП (снизу на бетонном фундаменте) закреплены четыре узла растяжек, препятствующих опрокидыванию ГПП при боковых нагрузках.
Рядом с ГПП на каркасной стойке, установленной на бетонном фундаменте, закреплены блок АЦП и ТВ. Блок АЦП, ТВ и ДТВ предназначены для использования во взрывоопасной зоне (имеют взрывозащищенное исполнение). Электрическое питание ТВ, блока АЦП и далее четырех ДТВ обеспечивает блок питания, который монтируется в невзрывоопасной зоне в соседнем помещении.

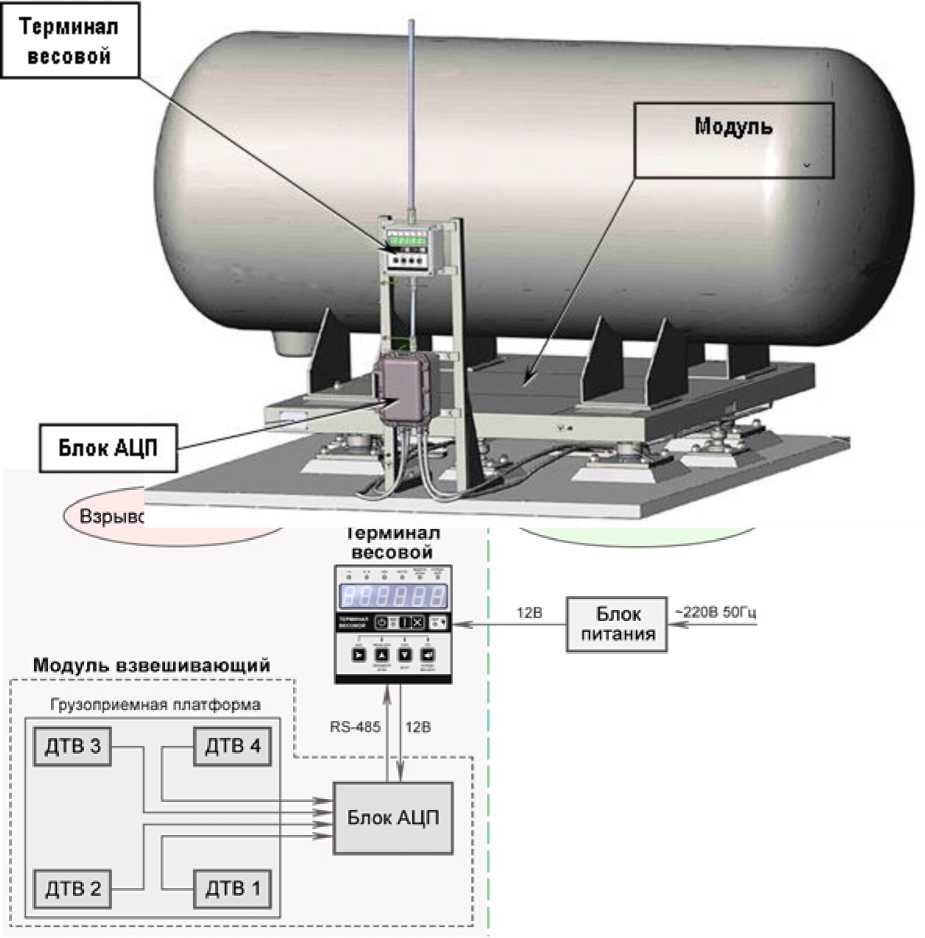

На рисунке 2 приведена функциональная схема весоизмерительного канала ВУ с входящими в него четырьмя ДТВ, блоком АЦП и ТВ.
Электрические сигналы от ДТВ 1, ДТВ 2, ДТВ 3, ДТВ 4 (см. рисунок 2) поступают в блок АЦП. В блоке АЦП сигналы ДТВ 1, ДТВ 2, ДТВ 3 и ДТВ 4 суммируются, после чего результирующий аналоговый сигнал преобразуется в цифровой код, который по последовательному интерфейсу RS-485 передаётся в ТВ.
В ВУ используются ДТВ модификации М50-2-С3 с Emax = 2000 кг (регистрационный № 53673-13).
ВУ выпускаются в модификациях ВУ-3000 и ВУ-4000, отличающихся между собой габаритными размерами ГПП и значениями метрологических характеристик (в соответствии с таблицей 2).
К данному типу средств измерений относятся устройства весоизмерительные ВУ-3000 с заводским номером 230286 и ВУ-4000 с заводским номером 230287.
Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока АЦП и ТВ.

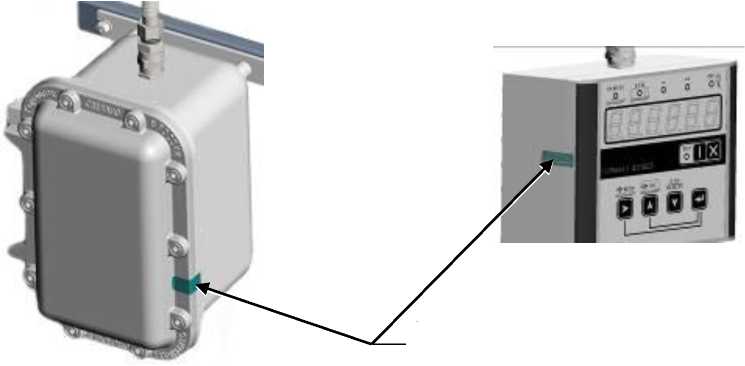

Схема пломбировки блока АЦП и ТВ для механической защиты ВУ от несанкционированного доступа приведена на рисунке 3.
Наклейка, разрушаемая при снятии
Рисунок 3 - Схема пломбировки блока АЦП (слева) и ТВ (справа)
На боковой стороне рамы ГПП ВУ установлены две маркировочные таблички, выполненные в виде металлических пластинок, закрепленных при помощи заклепок. Данные, указываемые на маркировочных табличках, нанесены монохромной трафаретной печатью.
На табличке 1 указываются:
- наименование изготовителя;
- наименование и обозначение типа;
- знак утверждения типа;
- знак обращения продукции на рынке ЕАС;
- максимальная нагрузка, Мах;
- минимальная нагрузка, Min;
- максимальная масса взвешиваемой дозы, Махd;
- минимальная масса взвешиваемой дозы, Mind;
- действительная цена деления, d;
- заводской номер (арабские цифры наносятся клеймением).
На табличке 2 указываются:
- специальный знак взрывобезопасности Ех;
- номер сертификата соответствия взрывозащищенного оборудования;
- маркировка взрывозащиты;
- диапазон рабочих температур.
Нанесение знака поверки на ВУ не предусмотрено.
Программное обеспечение (ПО) ВУ реализовано аппаратно и является встроенным.
Метрологически значимым является ПО ТВ и блока АЦП.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования терминала весового. Номер версии программного обеспечения основного процессора ТВ выводится на цифровой дисплей при включении ВУ. Кроме того, номера версий программ АЦП и ТВ отображены на маркировочных табличках микропроцессоров, расположенных внутри корпусов блоков АЦП и ТВ, соответственно. Дополнительной мерой, предотвращающей несанкционированное изменение юстировочных (регулировочных) коэффициентов и других параметров, служит административный пароль.
Для контроля изменений законодательно контролируемых параметров ТВ служит проверочное число, число, текущее значение которого может быть просмотрено в соответствующем разделе меню ТВ согласно эксплуатационной документации. Проверочное число изменяется автоматически после каждого изменения контролируемых параметров. Текущее значение проверочного числа заносится в паспорт ВУ.
При включении ТВ выполняется проверка контрольной суммы контролируемых параметров и, в случае её несанкционированного изменения, автоматически блокируется работа ТВ в основных режимах. Значение контрольной суммы фиксируется в паспорте ВУ.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| основного процессора ТВ | интерфейсного процессора ТВ | блока АЦП | |
| Идентификационное наименование ПО | OP RKT | IP RKT | ADC RKT |
| Номер версии (идентификационный номер) ПО | 0089.ХХ | 0088.ХХ | 0090.ХХ |
| Цифровой идентификатор ПО | — | — | — |
| Алгоритм вычисления цифрового идентификатора ПО | — | — | — |
Примечание - цифровое значение «ХХ» в номере версии ПО относится к метрологически незначимой части ПО
Метрологические и технические характеристики ВУ приведены в таблицах 2,3.
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра для модификации | |
| ВУ-3000 | ВУ-4000 | |
| Максимальная нагрузка, Мах, кг | 3000 | 4000 |
| Минимальная нагрузка, Min, кг | 20 | |
| Максимальная масса взвешиваемой дозы, Махd, кг | 2200 | 3500 |
| Минимальная масса взвешиваемой дозы, Mind, кг | 20 | |
| Действительная цена деления, d, кг | 1 | |
| Пределы допускаемой погрешности при статическом взвешивании, тре, в диапазоне рабочих температур от плюс 15 °С до плюс 25 °С, кг | ± 1 | |
| Пределы допускаемой погрешности взвешивания дозы, mpe d, в диапазоне рабочих температур от плюс 15 °С до плюс 25 °С, кг | ± 1 | |
| Пределы допускаемой погрешности при статическом взвешивании, трет, в диапазонах рабочих температур от плюс 5 °С до плюс 15 °С и от плюс 25 °С до плюс 35 °С, в диапазоне взвешивания: - от 20 до 2000 кг включ. - св. 2000 до Мах включ. | ± 1 кг ±0,05 % | |
| Пределы допускаемой погрешности взвешивания дозы, третd, в диапазонах рабочих температур от плюс 5 °С до плюс 15 °С и от плюс 25 °С до плюс 35 °С, в диапазоне взвешивания доз: - от 20 до 2000 кг включ. - св. 2000 до Махd включ. | ± 1 кг ±0,05 % | |
| Диапазон выборки массы тары, кг | от 20 до 2400 | от 20 до 3200 |
| Реагирование | 1,4d | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | |
| Параметры электрического питания: | ||
| - напряжение, В | от 187 до 247,5 | |
| - частота, Гц | от 49 до 51 | |
| Диапазон рабочих температур, °С | от + 5 до + 35 | |
| Относительная влажность воздуха при температуре плюс 20 °С, %, не более | 80 | |
| Габаритные размеры МВ с заправочной емкостью, мм, не более | ||
| - длина | 2880 | 2880 |
| - ширина | 1670 | 1710 |
| - высота | 1650 | 1560 |
| Масса МВ с установленной емкостью, кг, не более | 1500 | |
| Ех-маркировка | 1Ех db ib IIB T6 Gb | |
наносится на эксплуатационную документацию и на маркировочную табличку, расположенную на боковой поверхности рамы ГПП ВУ.
Таблица 4 - Комплектность ВУ
| Наименование | Обозначение для модификации | Кол-во | |
| Устройство весоизмерительное (с комплектом рабочей конструкторской документации) | ВУ-3000 (11Г713Р.Сб0107.Сб00) | ВУ-4000 (11Г712Р.Сб0107.Сб00) | 1 |
| Паспорт | 11Г713Р.Сб0107 ПС | 1 экз. | |
| Руководство по эксплуатации | 11Г713Р.Сб0107 РЭ | 1 экз. | |
| Методика поверки | — | 1 экз. | |
приведены в разделе 9 «Работа изделия» документа 11Г713Р.Сб0107 РЭ «Устройство весоизмерительное ВУ. Руководство по эксплуатации».
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
11Г713Р.Сб0107 ТУ «Устройства весоизмерительные ВУ. Технические условия».
