| Номер в госреестре | 93139-24 |
| Наименование СИ | Комплексы измерительные аппаратно-программные |
| Обозначение типа СИ | ИАПК РТУ Р2 |
| Изготовитель | Общество с ограниченной ответственностью "Инжиниринг АТ" (ООО "Инжиниринг АТ"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 23.08.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные аппаратно-программные ИАПК РТУ Р2 (далее по тексту -комплексы) предназначены для воспроизведения напряжения и силы постоянного тока, измерения сопротивления постоянному току и временных интервалов, при проверке характеристик реле железнодорожной автоматики в ремонтно-дорожных участках дистанций сигнализации и связи железных дорог.
Принцип действия комплексов основан на формировании сигналов с соответствующими электрическими и временными параметрами на реле и контроля параметров выходных сигналов реле. Комплексы функционируют совместно с персональным компьютером (далее по тексту - ПК). Для размещения комплексов и ПК в комплект поставки может входить специальный стол и стеллаж.
Комплексы состоят из модуля измерения характеристик реле (далее по тексту - МИР), соединительных кабелей и тест блоков.
Модуль МИР содержит управляющий контроллер, измеритель, схемы коммутации и управляемые источники напряжений и токов. Все управление работой комплексов и отображение результатов проверки осуществляется через ПК, связь с ПК осуществляется по интерфейсу RS-232. На ПК предусматривается также хранение и печать отчетов о результатах проверки. Программное обеспечение, необходимое для работы комплекса, поставляется на флеш-накопителе и устанавливается на ПК.
Конструктивно комплексы выполнены в виде отдельных модулей МИР.
Пломбирование комплексов не предусмотрено.
Нанесение знака поверки на комплексы не предусмотрено.
Поверка комплексов возможна только в полном объеме.
Заводские номера в виде числового кода и знак Евразийского соответствия нанесены на корпус модулей МИР методомэтикетирования.
Внешний вид комплексов, место нанесения знака утверждения типа и заводского номера представлены на рисунках 1 и 2.

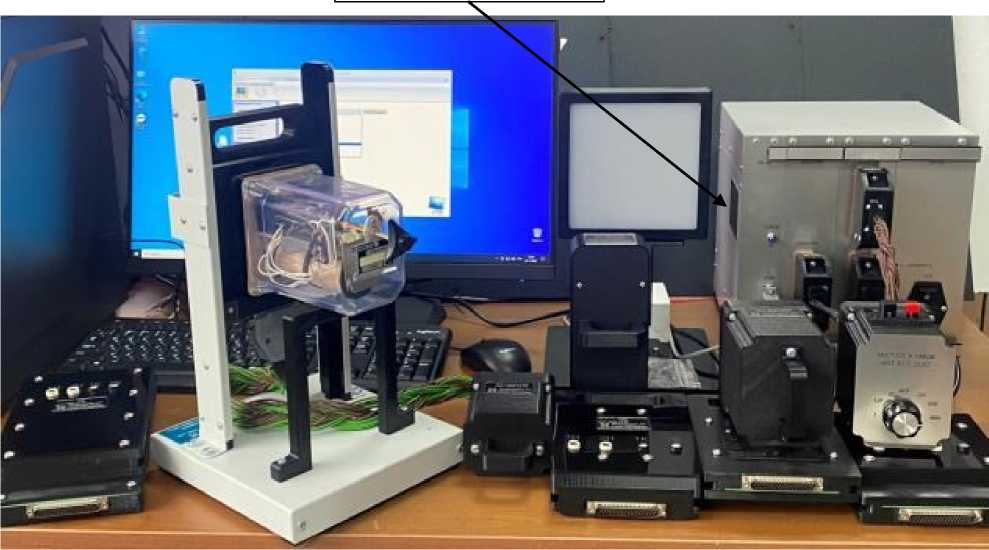

Место нанесения заводского номера и знака утверждения типа

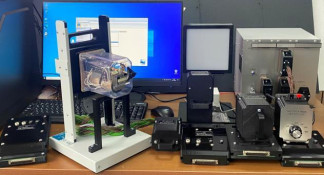

Рисунок 1 - Внешний вид комплекса, места нанесения заводского номера и знака утверждения типа
Рисунок 2 - Внешний вид шильда с нанесенным заводским номером и знаком утверждения типа
Программное обеспечение (далее по тексту - ПО) состоит из следующих компонентов:
- рабочая программа для проверки реле «iapk_rtut» предназначена для измерения параметров нейтральных малогабаритных реле ж. д. автоматики (сопротивления обмоток и цепи контактов, параметров срабатывания, времени отпускания), для просмотра и выводы на печать или в отдельные файлы протоколов проверки реле. Для оптимизации поиска программа осуществляет отбор отчетов из общего числа по вводимым ключам поиска: типу реле, заводскому номеру, году изготовления, дате проверки, фамилии поверившего;
- программа поверки «metrology_r.exe» предназначена для автоматизации операций определения метрологических характеристик комплексов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | iapk_rtur.exe |
| Номер версии (идентификационный номер) ПО, не ниже | отсутствует |
| Цифровой идентификатор ПО | 31149A8D |
| Идентификационное наименование ПО | metrology_r.exe |
| Номер версии (идентификационный номер) ПО, не ниже | отсутствует |
| Цифровой идентификатор ПО | F3EBCFDA |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазоны воспроизведения напряжения постоянного тока, В | от 2 до 10 включ. св. 10 до 50 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, % | ± [1,0 + 0,1 • (|ик / Ux| - 1)]1) |
| Диапазоны воспроизведения силы постоянного тока, мА | от 3 до 100 включ. св. 100 до 800 |
| Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока, % | ± [1,0 + 0,1 • (|1к / Ix| - 1)]2) |
| Диапазон измерений временных интервалов, c | от 0,05 до 8,00 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, с | ± (0,01 • Т + 0,002)3) |
| Диапазон измерений сопротивления постоянному току обмоток реле, Ом | от 1 до 5000 |
| Пределы допускаемой относительной погрешности измерений сопротивления постоянному току обмоток реле, % | ±2,5 |
| Диапазон измерений сопротивления постоянному току цепи контактов реле, Ом | от 0,03 до 2,00 |
| Пределы допускаемой относительной погрешности измерений сопротивления постоянному току цепи контактов реле, % | ±15 |
| Диапазоны измерений напряжения срабатывания и отпускания реле, В | от 2 до 10 включ. св. 10 до 50 |
| Пределы допускаемой относительной погрешности измерений напряжения срабатывания и отпускания реле, % | ±4 |
| Диапазоны измерений силы тока срабатывания и отпускания реле, мА | от 3 до 100 включ. св. 100 до 800 |
| Пределы допускаемой относительной погрешности измерений силы тока срабатывания и отпускания реле, % | ±4 |
| Опорная частота, Гц | 100 |
| Пределы допускаемой относительной погрешности установки опорной частоты, % | ±1 |
| Продолжение таблицы 2 | |
| 1 | 2 |
| 1) - Uk - верхнее значение диапазона измерений; Ux - измеренное значение. 2) - Ik - верхнее значение диапазона измерений; Ix - измеренное значение. 3) - Т - измеренное значение. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Напряжение питания переменного тока, В | от 198 до 242 | ||
| Частота питания переменного тока, Гц | от 49 до 51 | ||
| Потребляемая мощность, ВА, не более | 50 | ||
| Продолжительность непрерывной работы, ч, не более | 8 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +10 до +35 80 от 84,0 до 106,7 | ||
| Габаритные размеры, мм, не более | высота | ширина | длина |
| 290 | 270 | 300 | |
| Масса, кг, не более | 20 | ||
| Средняя наработка на отказ, ч, не менее | 50000 | ||
| Средний срок службы, лет, не менее | 10 | ||
Наносится на корпус модулей МИР методом этикетирования.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Модуль измерения характеристик реле МИР | ИАТ.3606.00.00 | 1 |
| Тест блок НМШ | ИАТ.3606.24.00 | 1 |
| Тестблок НШ | ИАТ.3606.23.00 | 1 |
| Тестблок РЭЛ | ИАТ.3606.25.00 | 1 |
| Тест блок НМШБ | ИАТ.3606.26.00 | 1 |
| Соединитель МИР | ИАТ.3606.31.00 | 1 |
| Подставка под модуль подключения | ИАТ.3502.28.00 | 1 |
| Светильник | ИАТ.3505.04.00 | 1 |
| Модуль НМШ | ИАТ.3606.18.00 | 1 |
| Модуль АНШ | ИАТ.3606.19.00 | 1 |
| Модуль РЭЛ | ИАТ.3606.20.00 | 1 |
| Модуль НШ | ИАТ.3606.22.00 | 1 |
| Модуль Д3 | ИАТ.3606.21.00 | 1 |
| Соединитель ПЭВМ | ИАТ.3503.30.00 | 1 |
| Кабель питания | - | 1 |
| ЗИП Вставки плавкие ВП2Б-1В -10 А 250 В | ОЮ0.481.021 ТУ | 2 |
| Наименование | Обозначение | Количество, шт./экз. |
| ПЭВМ в составе: | ||
| Системный блок | - | 1 |
| Монитор | - | 1 |
| Клавиатура | - | 1 |
| Мышь | - | 1 |
| Принтер | - | 1 |
| Сетевой фильтр | - | 1 |
| Паспорт ИАПК РТУ Р2 | ИАТ.3512.00.00 ПС | 1 |
| Руководство по эксплуатации | ИАТ.3512.00.00 РЭ | 1 |
| Флеш-накопитель с программным обеспечением | - | 1 |
приведены в разделе 2 «Описание и работа» документа ИАТ.3512.00.00 РЭ «Комплексы измерительные аппаратно-программные ИАПК РТУ Р2 ИАПК и РТУ Р2 КЭБ. Руководство по эксплуатации».
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ 32 ЦШ 2070-2023 «Комплексы измерительные аппаратно-программные ИАПК РТУ Р и ИАПК РТУ Р КЭБ. Технические условия».
