| Номер в госреестре | 93156-24 |
| Наименование СИ | Спектрофлуориметры |
| Обозначение типа СИ | Панорама-М |
| Изготовитель | Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 11.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофлуориметры Панорама-М (далее - спектрофлуориметры) предназначены для измерений содержания органических и неорганических веществ в твердых и жидких образцах по спектрам люминесценции в ультрафиолетовой и видимой областях электромагнитного излучения.
Принцип действия спектрофлуориметров основан на измерении интенсивности оптического излучения, возникающего либо вследствие образования продуктов химических реакций в возбуждённом состоянии, либо вследствие облучения образца излучением с определённой длиной волны, причём интенсивность излучения связана с концентрацией определяемого вещества.
Спектрофлуориметры конструктивно выполнены в виде настольных лабораторных приборов.
Управление спектрофлуориметрами осуществляется от персонального компьютера при помощи установленного на нем специализированного программного обеспечения.
Нанесение знака поверки на спектрофлуориметр и пломбирование спектрофлуориметра не предусмотрено.
Обозначение типа и заводской номер в формате цифрового обозначения, идентифицирующие каждый экземпляр спектрофлуориметра, наносятся на информационную табличку (шильд), которая расположена на задней панели, методом печати в процессе её изготовления.
Общий вид спектрофлуориметров приведен на рисунке 1. Вид шильда с обозначением типа спектрофлуориметра и заводским номером приведен на рисунке 2.

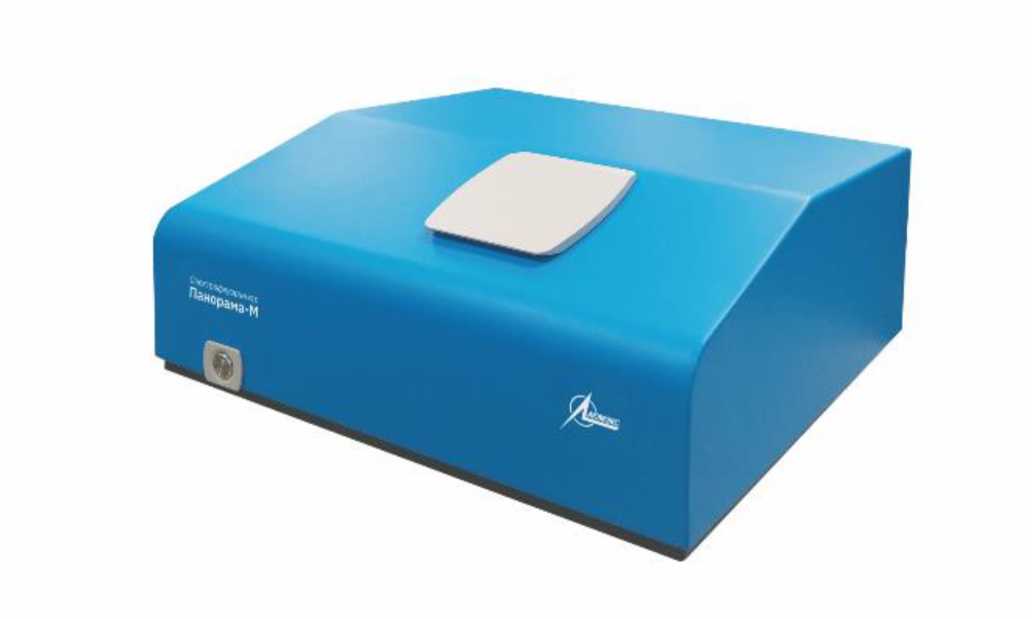

Рисунок 1 - Общий вид спектрофлуориметров Панорама-М
Обозначение типа

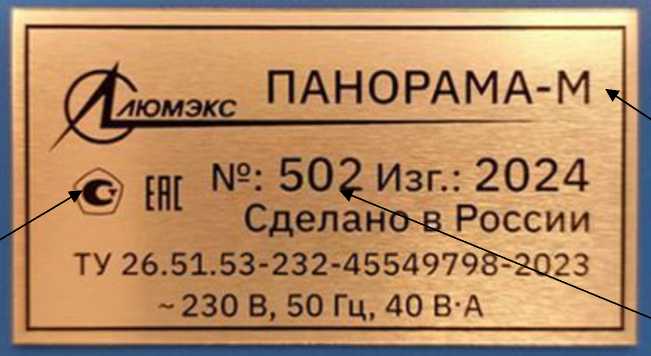

Рисунок 2 - Вид шильда спектрофлуориметра
Место нанесения знака утверждения типа
Место нанесения заводского номера
Спектрофлуориметры оснащены автономным программным обеспечением (далее -ПО) «ПанорамаПро». Идентификационные данные ПО приведены в таблице 1.
Метрологически значимая часть ПО выполняет следующие функции:
- управление работой спектрофлуориметра;
- обработка данных, поступающих из спектрофлуориметра;
- создание и хранение файлов спектров;
- градуировка спектрофлуориметра и вычисление результатов измерений;
- сохранение результатов измерений на жестком диске персонального компьютера;
- создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПанорамаПро |
| Номер версии (идентификационный номер) ПО | 2.x.x. |
| Цифровой идентификатор ПО | — |
| Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии, и последующим рядом цифр (обозначенных буквами «х»), принимающих значения от 0 до 9, которые описывают модификации ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел детектирования контрольного вещества (фенола в воде), мг/дм3, не более | 0,005 |
| Относительное среднеквадратическое отклонение выходного сигнала, %, не более | 3 |
| Спектральный диапазон, нм - монохроматора возбуждения - монохроматора регистрации | от 190 до 900 от 190 до 900 |
| Пределы допускаемой абсолютной погрешности установки длины волны, нм | ± 2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШхВ), мм, не более | 400x450x200 |
| Масса, кг, не более | 15 |
| Питание от сети переменного тока: - напряжение питания, В - частота, Гц | 230±23 50±1 |
| Потребляемая мощность, В-А, не более | 40 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °C | от +17 до +28 |
| - относительная влажность, %, не более | 75 |
| - атмосферное давление, кПа | от 84 до 106 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 2500 |
| Средний срок службы, лет, не менее | 5 |
наносится на шильд методом печати в процессе его изготовления и титульный лист Руководства по эксплуатации методом компьютерной графики.
Таблица 5 - Комплектность спектрофлуориметра
| Наименование | Обозначение | Количество |
| Спектрофлуориметр | Панорама-М | 1 шт. |
| ПО ПанорамаПро на электронном носителе | - | 1 шт. |
| Комплект ЗИП | - | 1 шт. |
| Руководство по эксплуатации | 232.00.00.00.00 РЭ | 1 экз.* |
| Формуляр | 232.00.00.00.00 ФО | 1 экз. |
| Руководство пользователя ПО | - | 1 экз.* |
| * Возможна поставка на электронном носителе | ||
приведены в эксплуатационном документе 232.00.00.00.00 РЭ «Спектрофлуориметры
Панорама-М. Руководство по эксплуатации», раздел 3 «Использование по назначению».
При использовании в сфере государственного регулирования обеспечения единства измерений спектрофлуориметр применяется в соответствии с аттестованными методиками (методами) измерений.
ТУ 26.51.53-232-45549798-2023 «Спектрофлуориметры Панорама-М. Технические условия».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
