| Номер в госреестре | 93158-24 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | SPECTRION UV |
| Изготовитель | "Shenzhen ION Engineering Technologies LTD.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 11.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры SPECTRION UV (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания исследуемых образцов в ультрафиолетовой и видимой областях спектра.
Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.
Конструктивно спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптического модуля, который включает в себя источник излучения, монохроматор, кюветное отделение, фотоприемник, и модуля управляющей электроники. Модуль управляющей электроники и оптический модуль размещены в едином корпусе.
Оптическая схема спектрофотометров двухлучевая: один из оптических лучей проходит через кювету сравнения, другой - через кювету с исследуемым образцом (спектрофотометры комплектуются кюветами из стекла или кварца с различной длиной оптического пути). Для разложения излучения в спектр используется монохроматор с голографической решеткой, в качестве источника излучения используются дейтериевая и галогенная лампы, в качестве приемника излучения - кремниевые фотодиоды.
Спектрофотометры управляются или с помощью сенсорного ЖК дисплея, или с помощью персонального компьютера.
Корпус спектрофотометров изготавливают из пластмассы и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрофотометров имеет серийный номер, расположенный на табличке на задней панели спектрофотометров. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрофотометров представлен на рисунке 1. Место нанесения серийного номера на спектрофотометры представлено на рисунке 2.

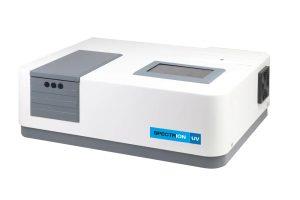

Рисунок 1 - Общий вид спектрофотометров SPECTRION UV

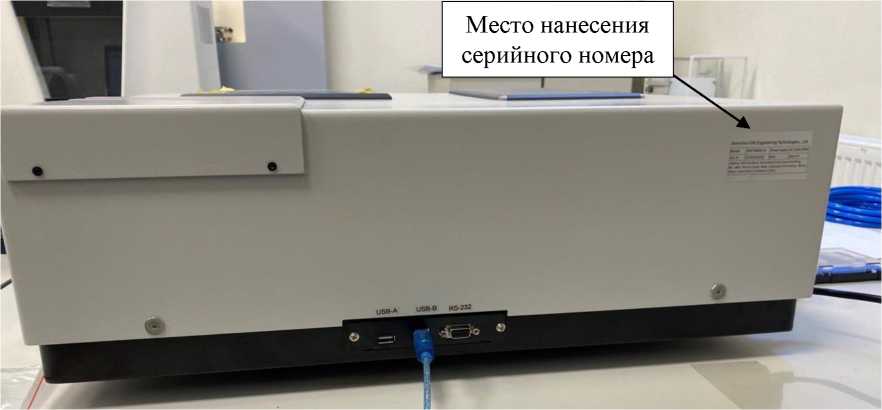

Рисунок 2 - Место нанесения серийного номера на спектрофотометры SPECTRION UV
Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрофотометры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, выводить результаты измерений на встроенный в спектрофотометры экран.
Уровень защиты встроенного ПО спектрофотометров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО спектрофотометров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО | 1.X.X.X* |
| Цифровой идентификатор ПО | — |
| * X относится к метрологически незначимой части ПО и принимает значения от 0 до 9 | |
Спектрофотометры оснащены внешним ПО, позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты при помощи персонального компьютера.
Уровень защиты внешнего ПО спектрофотометров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО спектрофотометров приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Prolab |
| Номер версии (идентификационный номер) ПО | 2.X.X.XXXX* |
| Цифровой идентификатор ПО | — |
| * X относится к метрологически незначимой части ПО и принимает значения от 0 до 9 | |
Влияние программного обеспечения на метрологические характеристики спектрофотометров учтено при нормировании характеристик.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон измерений, нм | от 190 до 1100 |
| Пределы допускаемой абсолютной погрешности установки длины волны, нм | ± 1,0 |
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, % | ± 1,0 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний оптической плотности, Б | от -5 до 8 |
| Диапазон спектральной ширины щели, нм | от 0,3 до 6,0 |
| Дискретность спектральной ширины щели, нм | 0,1 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50±1 |
| Потребляемая мощность, В^А, не более | 1000 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - длина | 470 |
| - ширина | 610 |
| - высота | 210 |
| Масса, кг, не более | 18 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр | SPECTRION UV | 1 шт. |
| Кювета фотометрическая кварцевая | — | 2 шт.1) |
| Кювета фотометрическая стеклянная | — | 4 шт. 1) |
| Программное обеспечение | ПО | 1 шт. |
| Персональный компьютер | ПК | 1 шт. 1) |
| Спектрофотометры SPECTRION UV. Руководство по эксплуатации | РЭ | 1 экз. |
| Спектрофотометры SPECTRION UV. Руководство по работе с программным обеспечением | РЭ ПО | 1 экз. |
| Методика поверки | — | 1 экз. |
| 1) опционально | ||
приведены в:
- разделе 5 «Эксплуатация спектрофотометра» документа «Спектрофотометры SPECTRION UV. Руководство по эксплуатации».
Применение спектрофотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация производителя фирмы «Shenzhen ION Engineering Technologies LTD», Китай;
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».
