Государственный реестр средств измерений

Системы лазерные координатно-измерительные APDIS MV400, 93159-24

Системы лазерные координатно-измерительные APDIS MV400 (далее - системы) предназначены для измерений координат с целью определения геометрических размеров крупногабаритных изделий, отклонений формы и расположения отдельных элементов (узлов) от теоретической модели.
Карточка СИ
Номер в госреестре 93159-24
Наименование СИ Системы лазерные координатно-измерительные APDIS
Обозначение типа СИ MV400
Изготовитель Nikon Metrology Inc, США
Год регистрации 2024
Срок свидетельства 11.09.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы лазерные координатно-измерительные APDIS MV400 (далее - системы) предназначены для измерений координат с целью определения геометрических размеров крупногабаритных изделий, отклонений формы и расположения отдельных элементов (узлов) от теоретической модели.

Описание

Принцип действия системы основан на когерентной технологии для измерений расстояний от зеркала инструмента к точке поверхности, на которой лазер фокусируется. Луч лазерного радара направлен на зеркало, установленное на двухосном кардане, который перемещает луч по горизонтали и по вертикали.

Система состоит из измерительного блока на подвижном основании, контроллера, портативного компьютера и соединительных кабелей.

Измерительный блок содержит сервоприводы, угломерные устройства, поворотное зеркало, и имеет две ортогональные оси вращения. Вращение вокруг осей осуществляется с помощью сервоприводов, каждая ось снабжена датчиком угла поворота (энкодером). Сервоприводы позволяют через поворотное зеркало наводить лазерный луч системы на измеряемый объект и отслеживать его перемещения.

Системы выпускаются в четырех модификациях MV430, MV450, MV430E и MV450E. Между собой модификации отличаются диапазоном измерением и частотой измерения.

Пломбирование корпуса системы от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на шильдик. Общий вид шильдика систем представлен на рисунке 1.

Общий вид систем приведен на рисунке 2.

Расположение шильдика на системе показано на рисунке 3.

PN:0145781-B SN: MV430-231506

Manufactured in April 2023

Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice 50, dated July 26, 2001 Importer for the European Economic Sector Nikon Metrology Europe NV, Interleuvenlaan 86, 3001 Leuven Belgium

Место нанесения

заводского номера

Input Power: +24VDC@25A

Рисунок 1 - Общий вид шильдика системы

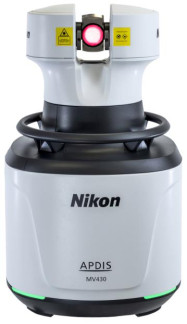

Рисунок 2 - Общий вид системы

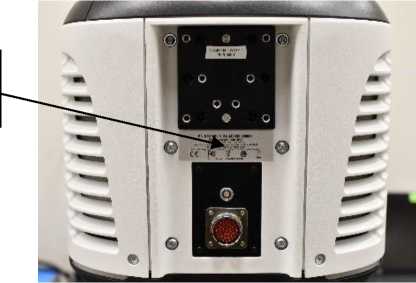

Место нанесения шильдика системы

Рисунок 3 - Задняя сторона основания системы

Программное обеспечение

Программное обеспечение (далее - ПО) MVSoft представляет собой ПО для управления механикой, управления генераторами сигналов и первичной обработки сигналов.

ПО Toolkit необходимо для сервисной настройки и обслуживания систем.

ПО PolyWorks, ПО Spatial Analyzer и ПО Metrolog применяются для управления системой, сбора, обработки и хранения результатов измерений.

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «высокий» по Р 50.2.077

2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MVSoft

Toolkit

Spatial Analyzer

PolyWorks

Metrolog

Номер версии (идентификационный номер) ПО, не ниже

10.05.x

10.05.x

2022.x

2022.x

2022.x

Цифровой идентификатор ПО

-

Технические характеристики

Метрологические и технические характеристики систем представлены в таблицах 2-4.

Таблица 2 - Метрологические характеристики систем

Характеристика

Значение

MV430

MV450

MV430E

MV450E

Диапазон измерений расстояний, м

от 0,5 до 30

от 0,5 до 50

от 0,5 до 30

от 0,5 до 50

Пределы допускаемой абсолютной погрешности измерений пространственных координат*, мкм

±(10+9-L), где L- расстояние до цели, в м

Примечание: * - при температуре воздуха от плюс 15 до плюс 25 и относительной влажности воздуха не более 90%

Таблица 3 - Технические характеристики систем

Характеристика

Значение

MV430

MV450

MV430E

MV450E

Диапазон показаний углов:

- вертикальных (от горизонтальной плоскости прибора),

- горизонтальных,

±45° 360°

Максимальная частота измеряемой вибрации, Гц

-

2000

Максимальная частота сбора данных, измерений в секунду

4000

Частота сбора данных в режиме высокоточного сканирования поверхности, измерений в секунду

500

1000

Напряжение питания, В

220 ±22

Частота переменного тока, Гц

50/60

Габаритные размеры системы, мм, не более:

-Длина

-Ширина

-Высота

372

392

654

Масса, кг, не более

39

Таблица 4 - Условия эксплуатации

Наименование характеристики

Значение

Температура окружающей среды, °C

от +5 до +40

Относительная влажность воздуха, %, без конденсата, не более

90

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации систем лазерных координатно-измерительных APDIS MV400 типографским способом.

Комплектность

Таблица 5 - Комплектность средств измерений

Наименование

Обозначение

Количество

Система лазерная координатно-измерительная APDIS

MV400

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

Приведены в разделе №6 «Nikon Toolkit» документа «Системы лазерные координатноизмерительные APDIS MV400. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 06.12.2024
93159-24
Номер в ГРСИ РФ:
93159-24
Производитель / заявитель:
Nikon Metrology Inc, США
Год регистрации:
2024
Cрок действия реестра:
11.09.2029
