Полуприцепы-цистерны Eurotank ET-39-6, 93162-24

Назначение

Полуприцеп-цистерна Eurotank ET-39-6 (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание

ППЦ изготовлены в следующих модификациях:

- ЕТ-39-6-мод.1   зав.   №№   YF912V24SD5049950,   YF912V24SD5049951,

YF912V24SD5049970, YF912V24SD5049972, YF912V24SD5049983;

- ЕТ-39-6-мод.2   зав.   №№   YF912V24SH5O49156,   YF912V24SH5O49157,

YF912V24SH5O49158, YF912V24SH5O49159, YF912V24SH5O4916O, YF912V24SH5O49161, YF912V24SH5O49162, YF912V24SH5O49163, YF915V24SK5049262, YF915V24SK5049263, YF915V24SK5O49264, YF915V24SK5O49265, YF915V24SK5O49266, YF915V24SK5O49267, YF915V24SK5O49268, YF915V24SK5O49269, YF915V24SK5O4927O, YF915V24SK5O49271.

Принцип действия ППЦ основан на заполнении их нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.

ППЦ состоят из алюминиевой сварной цистерны, имеющих в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоят из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.

Каждая секция ППЦ оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.

Технологическое оборудование предназначенно для операций налива-слива нефтепродуктов и включает в себя:

- съемную крышку горловины с заливным люком и дыхательным клапаном;

- клапан донный;

- кран шаровой;

- рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз

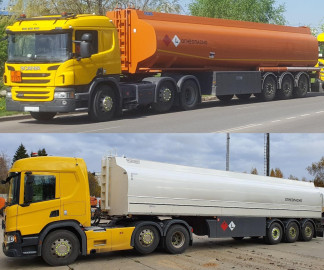

Общий вид полуприцепов-цистерн Eurotank ET-39-6 представлен на рисунках 1-2.

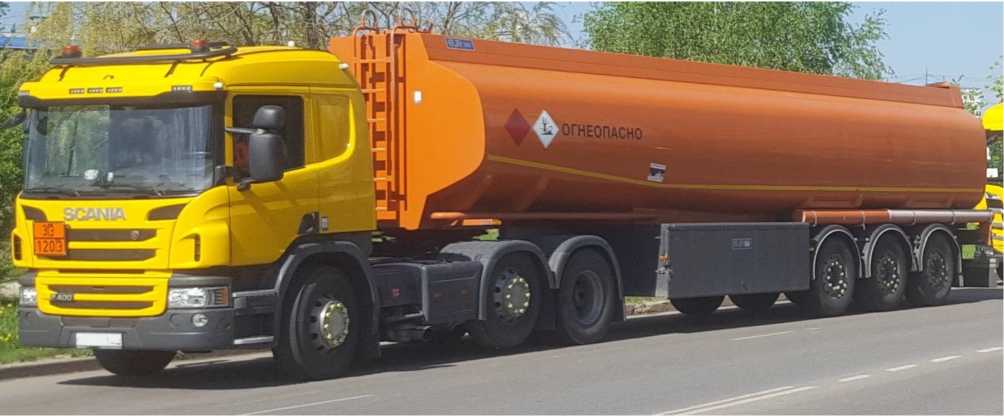

Рисунок 1 - Общий вид полуприцепов-цистерн Eurotank ET-39-6 мод. ЕТ-39-6-мод.1

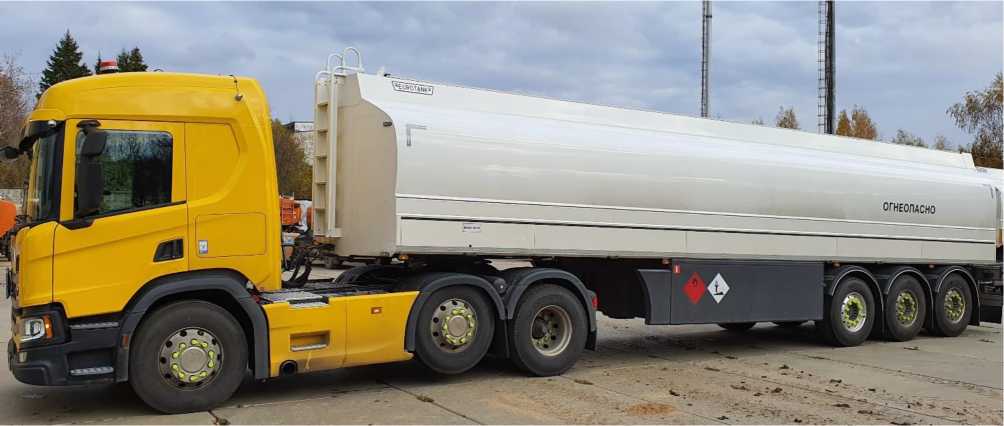

Рисунок 2 - Общий вид полуприцепов-цистерн Eurotank ET-39-6 мод. ЕТ-39-6-мод.2

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку, расположенную на передней части рамы ППЦ, ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

Наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Сведения о методах измерений

Приведены в Паспорте «Полуприцеп-цистерна Eurotank ET-39-6», раздел 8.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
