Номер в госреестре | 93163-24 |
Наименование СИ | Системы автоматизированные измерительные |
Обозначение типа СИ | ТЕСТ-БА-1600М |
Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
Год регистрации | 2024 |
Срок свидетельства | 11.09.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Системы автоматизированные измерительные ТЕСТ-БА-1600М
(далее - ТЕСТ-БА-1600М) предназначены для измерений и воспроизведения электрического напряжения, сопротивления и силы постоянного тока, электронной нагрузки, для измерений среднеквадратического значения (далее - СКЗ) напряжения переменного тока, электрического сопротивления изоляции, электрической ёмкости, формирования и приёма команд и сигналов, а также регистрация и отображение результатов измерений и расчетов.
Принцип действия ТЕСТ-БА-1600М основан на коммутации входных линий со входами и выходами сопрягаемых средств измерений и воспроизведения электрических величин и команд управления для выполнения функций измерения и воспроизведения значений напряжений и силы постоянного и переменного токов, измерения сопротивления постоянному току, временных значений параметров сигналов, электрической ёмкости и параметров цепей.
Конструктивно ТЕСТ-БА-1600М выполнены в виде 19-дюймовых стоек СЭ002 и СЭ003. В стойку СЭ002 установлены коммутационные панели КП-ВВ130 и КП-ВВ131, предназначенные для присоединения к измерительным каналам проверяемого технического устройства, а также блоки электронные БЭ002 и БЭ003. Блок электронный БЭ002 образован базовым блоком (крейтом) стандарта AXIe, с установленными в нем функциональными модулями (мезонинами): модули СМГС, РК100х4, КЦП и МКС16. Блок электронный БЭ003 образован базовым блоком (крейтом) стандарта AXIe, с установленными в нем функциональными модулями (мезонинами): модули СМГС, РК100х4, КЦП, ФКУ16 и НМНС, электронный магазин сопротивления постоянному току МЭМС2-4Л, измеритель мгновенных значений напряжения МДН8И, осциллограф цифровой ОСЦ5 и мультиметр цифровой МЦММ1. В стойку СЭ003 установлены блок нагрузок большой мощности, панель питания, устройство отключения ПИТ, установка УПЭМ, блок базовый МСП 1600A (рег. № 86126-22), модули питания МП40В10А и МП150В3А, блок электронных нагрузок 3302F с установленным модулем АКИП-1303 (рег. № 72839-18). Коммутация между
функциональными узлами БЭ002 и БЭ003 осуществляется при помощи Ethernet.

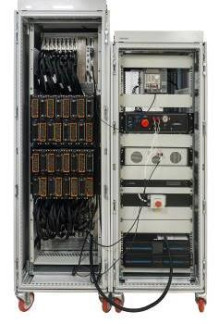

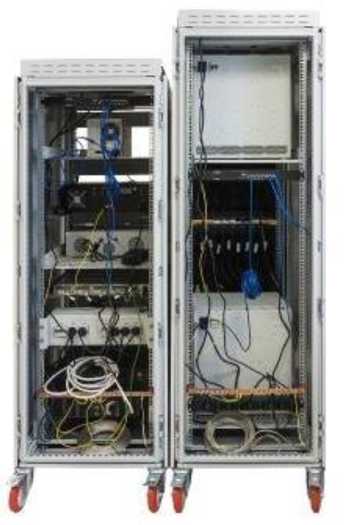

Общий вид ТЕСТ-БА-1600М представлен на рисунке 1.

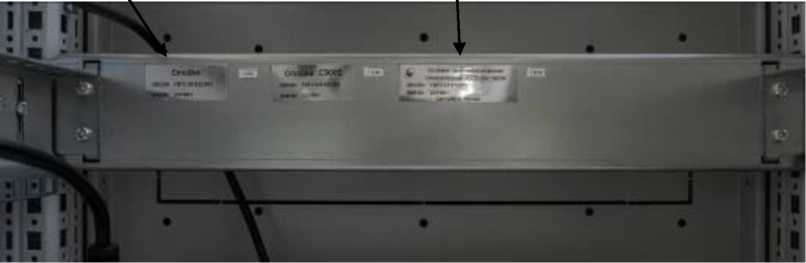

Место нанесения Место
знака утверждения типа ч
нанесения
знака поверки
Место нанесения разрывной наклейки
Место нанесения
заводского номера
Рисунок 1 - Общий вид ТЕСТ-БА-1600М
Маркируется ТЕСТ-БА-1600М на передней панели, маркировка проводится методом гравировки, и на задней панели одной из стоек в виде наклейки.
Знак поверки наносится на фронтальную часть ТЕСТ-БА-1600М в правом верхнем углу в виде наклейки.
Заводской номер указывается на титульном листе формуляра и наносится на задней панели одной из стоек ТЕСТ-БА-1600М в виде металлизированной самоклеящейся наклейки.
Разрывная наклейка для защиты от несанкционированного доступа наносится на защитную панель ТЕСТ-БА-1600М и должна закрывать один из крепежных винтов.
Метрологически значимая часть программного обеспечения (ПО) ТЕСТ-БА-1600М -исполняемый файл PovCalc.dll, установленный с операционной системой Windows. Идентификационные данных о наименовании модели и серийном номере хранятся в энергонезависимой памяти.
Таблица 1- Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | PovCalc.dll |
Номер версии (идентификационный номер) ПО | не ниже 1.0 |
Цифровой идентификатор ПО | E077E276 |
Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Установка проверки электрического монтажа УПЭМ | |
Диапазоны воспроизведения напряжения постоянного тока Ur, В1) | от -100 до -25 от -30,0 до -0,1 от 0,1 до 30,0 от 25 до 100 |
Шаг установки напряжения постоянного тока Ub, В, не более | 0,1 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока Ub, В - для диапазонов от -100 до -25 и от 25 до 100 - для диапазонов от -30 до -0,1 и от 0,1 до 30 | ±0,02-Ub| ± (0,005-|Ub| + 0,050) |
Диапазоны воспроизведения силы постоянного тока Ib, мА2), при напряжении постоянного тока: - не более 30 В; - не более 100 В | от -2000 до -1 от 1 до 2000 от -100 до -1 от 1 до 100 |
Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока Ib, % | ±10 |
Диапазон измерений напряжения постоянного тока Uh, В3) | от -0,1 до 0,1 от -1 до 1 от -10 до 10 от -100 до 100 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока Uh, В - для диапазона от -0,1 до 0,1 - для диапазона от -1 до 1 - для диапазона от -10 до 10 - для диапазона от -100 до 100 | ±(0,0040-|Uh| + 0,0004) ±(0,004-|Uh| + 0,004) ±(0,004-|Uh| + 0,04) ±(0,004-|Uh| + 0,4) |
Наименование характеристики | Значение |
Диапазон измерений электрического сопротивления иЗОЛЯЦии Rизол, Ом4) | от 1405 до 1-108 |
Пределы допускаемой относительной погрешности измерений сопротивления ИЗОЛЯЦии Rизол, % | ±(2 + ^изол/Лисп))5) |
Диапазоны измерений электрического сопротивления постоянному току Ru, Ом:6) - по двухпроводной схеме измерений; - по четырёхпроводной схеме измерений | от 0,1 до 1-106 от 0,002 до 1-106 |
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления постоянному току Ru, Ом: - по двухпроводной схеме измерений; - по четырёхпроводной схеме измерений | ±(0,04-Ru + 0,40); ±(0,04-Ru + 0,01) |
Диапазон измерений электрической ёмкости, мкФ | от 140-4 до 1-102 |
Пределы допускаемой относительной погрешности измерений электрической ёмкости, % | ±10 |
Количество измерительных каналов | 1 |
Источники питания программируемые модульные МСП 1600А совместно с формирователем команд управления ФКУ16 | |
Шаг установки напряжения постоянного тока Ub, В, не более | 0,1 |
Пределы допускаемой приведенной к верхней границе диапазона погрешности воспроизведения напряжения постоянного тока Ub, % | ± 10 |
Диапазоны воспроизведения силы постоянного тока 1в, А, при напряжении постоянного тока: - от 1 до 40 В; - от 1 до 100 В | от 0,1 до 5 от 0,1 до 3 |
Шаг установки силы постоянного тока 1в, А, не более | 0,05 |
Пределы допускаемой приведенной к верхней границе диапазона погрешности воспроизведения силы постоянного тока 1в, % | ± 10 |
Диапазон установки длительности команд управления, с | от V10-3 до 180 |
Пределы допускаемой абсолютной погрешности установки длительности команд управления, мс | ±0,1 |
Количество измерительных каналов | 4 |
Магазин сопротивления постоянному току электронный МЭМС2-4Л | |
Диапазон воспроизведения электрического сопротивления постоянному току, Ом | от 1 до 1-105 |
Пределы допускаемой приведенной к верхней границе диапазона погрешности воспроизведения электрического сопротивления постоянному току, % - для диапазона от 1 до 10 Ом включ.; - для диапазона св. 10 до 100000 Ом | ±20 ±5 |
Количество измерительных каналов | 2 |
Мультиметр цифровой МЦММ1 | |
Диапазоны измерений силы постоянного тока, А | от -5 до 5 |
Пределы допускаемой приведенной к верхней границе диапазона погрешности измерений силы постоянного тока, % | ±5 |
Диапазоны измерений СКЗ напряжения переменного тока в диапазоне частот от 10 Гц до 20 кГц, В | от 0,1 до 100 |
Наименование характеристики | Значение |
Пределы допускаемой относительной погрешности измерений СКЗ напряжения переменного тока, % | ±5 |
Количество измерительных каналов | 1 |
Измеритель мгновенных значений напряжения | МДН8И |
Диапазон измерений напряжения постоянного тока, В | от -100 до 100 |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±(0,06 + 0,06<им/Пи - 1)) 7) |
Количество измерительных каналов | 8 |
Осциллограф цифровой ОСЦ5 | |
Диапазоны измерений мгновенных значений напряжения, В | от -0,05 до 0,05; от -0,1 до 0,1; от -0,25 до 0,25; от -0,5 до 0,5; от -1 до 1; от -2,5 до 2,5; от -5 до 5; от -10 до 10; от -50 до 50; от -100 до 100 |
Пределы допускаемой приведенной к верхней границе диапазона погрешности измерений мгновенных значений напряжения, %: - для диапазонов от -0,05 до 0,05 и от -0,1 до 0,1 - для диапазонов от -0,25 до 0,25 и от -0,5 до 0,5 - для остальных диапазонов | ±10 ±2,5 ±2 |
Количество измерительных каналов | 2 |
Примечание: 1) - ив - значение воспроизводимого напряжения постоянного тока, В 2) - 1в - значение воспроизводимой силы постоянного тока, А 3) - U - значение измеренного напряжения постоянного тока, В 4) - Rизол - значение измеренного электрического сопротивления изоляции, Ом 5) - иисп - значение испытательного напряжения, В 6) - Rи - значение измеренного электрического сопротивления, Ом 7) - им - значение верхнего предела диапазона измерений напряжения постоянного тока, В |
Таблица 3 - Технические характеристики
Наименование характеристики | Значение |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
Электрическое сопротивление защитного заземления, Ом, не более | 0,4 |
Сопротивление изоляции цепей сетевого питания относительно корпуса, МОм, не менее | 20 |
Масса приборного контроллера, кг, не более: - стойка СЭ002 - стойка СЭ003 | 250 250 |
Габаритные размеры контроллера (длина х ширина х высота), мм, не более: - стойка СЭ002 - стойка СЭ003 | 1200х1200х2200 1200x1200x2200 |
Потребляемая мощность в режиме ожидания, В^А, не более | 5000 |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре +25 °С), %, не более - атмосферное давление, кПа | от + 5 до + 40 80 от 86 до 106,7 |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на фронтальною часть ТЕСТ-БА-1600М в левом верхнем углу с помощью
металлизированной самоклеящейся пленки.
Таблица 4 - Комплектность ТЕСТ-БА-1600М
Наименование | Обозначение | Кол-во, шт. |
Стойка СЭ002 в составе: | ГВТУ.411187.002 | 1 |
стойка | ГВТУ.301422.003 | 1 |
Блок БЭ002 в составе: | ГВТУ.411259.002 | 1 |
модуль СМГС AXIe-0 | ФТКС.468260.157 | 1 |
модуль РК100х4 AXIe | ФТКС.468260.158 | 8 |
модуль КЦП AXIe | ФТКС.468260.166 | 1 |
модуль МКС 16 AXIe | ФТКС.468260.173 | 1 |
шасси CH-14 AXIe-0 | ФТКС.469133.016-01 | 1 |
Блок БЭ003 в составе: | ГВТУ.411259.003 | 1 |
модуль СМГС AXIe-0 | ФТКС.468260.157 | 1 |
модуль РК100х4 AXIe | ФТКС.468260.158 | 8 |
модуль КЦП AXIe | ФТКС.468260.166 | 1 |
модуль ФКУ16 AXIe | ФТКС.468260.172 | 1 |
электронный магазин сопротивления постоянному току МЭМС2-4Л | ФТКС.468266.053 | 1 |
измеритель мгновенных значений напряжения МДН8И | ФТКС.468266.057 | 1 |
осциллограф цифровой ОСЦ5 | ФТКС.468266.064 | 1 |
мультиметр цифровой МЦММ1 | ФТКС.468266.066 | 1 |
шасси CH-14 AXIe-0 | ФТКС.469133.016-01 | 1 |
Кабель заземления 6o-6u | ФТКС.685614.040-04 | 1 |
Кабель заземления 6o-6u | ФТКС.685614.040-12 | 1 |
Кабель ОСЦ-КЦП | ФТКС.685621.732 | 2 |
Кабель МЦММ1-КЦП | ФТКС.685621.735 | 1 |
Кабель МДН8И-КЦП | ФТКС.685623.311 | 1 |
Кабель МКС | ФТКС.685624.364 | 1 |
Кабель SMB-SMB-050 | ФТКС.685661.009-01 | 1 |
Панель КП-ВВ130 | ФТКС.687287.233 | 1 |
Панель КП-ВВ131 | Панель КП-ВВ131 | 1 |
Блок розеток | - | 1 |
Кабель питания CEE7/7-C19 1,5 м | - | 2 |
Кабель питания CEE7/7-C13 2 м | - | 2 |
Кабель Ethernet 1,5 м | - | 2 |
Наименование | Обозначение | Кол-во, шт. |
Ethemet-коммутатор 8 портов | - | 1 |
Стойка СЭ003 в составе: | ГВТУ.411187.003 | 1 |
стойка | ГВТУ.301422.004 | 1 |
блок нагрузок большой мощности | ГВТУ.411642.001 | 1 |
панель питания | ГВТУ.687420.003 | 1 |
устройство отключения ПИТ | ГВТУ.687420.004 | 1 |
установка УПЭМ | ФТКС.411188.002 | 1 |
блок базовый МСП 1600A | ФТКС.436112.004 | 1 |
модуль питания МП40В10А | ФТКС.436438.003 | 2 |
модуль питания МП150В3А | ФТКС.436438.003-01 | 2 |
кабель заземления 6o-6u | ФТКС.685614.040-011 | 1 |
кабель заземления 6o-6u | ФТКС.685614.040-012 | 1 |
кабель заземления 6o-6o | ФТКС.685614.041-09 | 1 |
кабель заземления 6o-8o | ФТКС.685614.042 | 1 |
Блок электронных нагрузок 3302F в составе: | - | 1 |
модуль АКИП-1303 | - | 1 |
ИБП, 6 кВт | - | 1 |
кабель питания CEE7/7-C13 1,5 м | - | 4 |
кабель питания d9-C20 1,5 м | - | 1 |
кабель питания d3-C14 2 м | - | 2 |
кабель Ethernet 2 м | - | 4 |
Ethernet-коммутатор 8 портов | - | 1 |
Кабель ЭН-КЦП | ГВТУ.685621.005 | 1 |
Кабель ЭН-КЦП | ГВТУ.685621.010 | 1 |
Кабель ИП-ФКУ | ГВТУ.685621.011 | 1 |
Кабель УПЭМ-КЦП | ФТКС.685621.734 | 1 |
ИБП | - | 1 |
Внешний жесткий диск HDD | - | 1 |
Клавиатура | - | 1 |
Кабель сетевой CEE7/7-C19 3 м | - | 1 |
Кабель Ethernet 5 м | - | 2 |
Манипулятор типа «мышь» | - | 1 |
Монитор 27" | - | 1 |
Принтер | - | 1 |
ПЭВМ | - | 1 |
Провод заземления 5-10000 ГОСТ 18714-81 | - | 2 |
ОС Windows | - | 1 |
Комплект коммутационных устройств в составе: | ГВТУ.305619.001 | 1 |
устройство коммутационное УК-200/100 | ФТКС.687420.174 | 12 |
Комплект ЗИП-О | ГВТУ.305656.002 | 1 |
Специальное программное обеспечение | ГВТУ.87042-01 | 2 |
Формуляр | ГВТУ.411713.002ФО | 1 |
Руководство по эксплуатации | ГВТУ.411713.002РЭ | 1 |
приведены в части 4 «Устройство и работа» документа ГВТУ.411713.002РЭ «Система автоматизированная измерительная ТЕСТ-БА-1600М. Руководство по эксплуатации».
ГОСТ 8.132-74 «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока от 0,04 до 300 А в диапазоне частот от 0,1 до 300 МГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 2 июня 2021 г. № 926 «Об утверждении Государственной поверочной схемы для средств измерений электрической емкости в диапазоне частот от 1 до 300 МГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
ГВТУ.411713.002 ТУ «Система автоматизированная измерительная
ТЕСТ-БА-1600М».
