| Номер в госреестре | 93166-24 |
| Наименование СИ | Имитаторы сигналов шариковых расходомеров |
| Обозначение типа СИ | ИСШР-02 |
| Изготовитель | Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 11.09.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Имитаторы сигналов шариковых расходомеров ИСШР-02 (далее - ИСШР) предназначены для воспроизведения напряжения постоянного тока и частоты сигналов заданной формы и амплитуды с целью имитации сигналов шариковых расходомеров.
ИСШР служат для проверки измерителей-вычислителей параметров расходомеров ИВПР-02-02, входящих в состав комплексов измерительно-вычислительных диагностики шариковых расходомеров модернизированных ИВК ДШР-М, а также для контроля работоспособности вторичных преобразователей сигналов расходомеров.
Принцип действия ИСШР основан на цифро-аналоговом преобразовании кодов значений для заданной формы и амплитуды сигнала в аналоговый вид и последующей коммутации на заданные выходы.
В состав ИСШР входят: микропроцессор, цифро-аналоговый преобразователь, усилители, коммутатор и устройство гальванического разделения цепей.
ИСШР функционируют под управлением персонального компьютера (локального пульта оператора) с установленным на нем программным обеспечением.
ИСШР содержат два канала формирования напряжения в диапазонах от минус 50 до плюс 50 мВ и от минус 500 до плюс 500 мВ, они обеспечивают:
- прием от локального пульта оператора управляющих команд по интерфейсу USB и их обработку;
- выдачу сигналов от двух каналов формирования напряжения и сигналов заданной формы и амплитуды на восемь выходов в любом порядке.
Питание ИСШР осуществляется от USB порта персонального компьютера (локального пульта оператора).
Выходы ИСШР гальванически развязаны от общей точки интерфейсной части и цепи питания.
Конструктивно ИСШР выполнен в виде переносного прибора в корпусе из ударопрочного не поддерживающего горения материала. На лицевой панели расположен разъем для подключения сигнального кабеля, на задней панели - светодиодная индикация и разъем USB-B для подключения интерфейсного кабеля.
Заводской номер в виде цифро-буквенного обозначения наносится типографским способом на табличку, наклеиваемую на переднюю панель корпуса ИСШР на несъемный элемент конструкции корпуса.

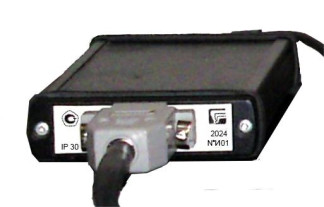

Общий вид ИСШР с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Нанесение знака поверки на ИСШР не предусмотрено.
Пломбирование ИСШР не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
IP 30
2021S
N’HOI
Рисунок 1 - Общий вид ИСШР с указанием мест нанесения заводского номера и знака утверждения типа
ИСШР содержит встроенное программное обеспечение (ВПО) и управляется внешним персональным компьютером - локальным пультом оператора (ЛПО).
Метрологически значимым для ИСШР является встроенное программное обеспечение (ВПО), реализующее алгоритмы обработки данных.
ВПО загружается в постоянную память ИСШР на заводе-изготовителе во время производственного цикла, оно недоступно пользователю, защищено от записи и считывания, недоступно для идентификации, не подлежит изменению на протяжении всего срока эксплуатации и может быть установлено и переустановлено только изготовителем с использованием специальных программно-аппаратных средств.
Конструкция ИСШР исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Программа ЛПО предназначена для управления ИСШР и обеспечивает:
- конфигурирование источников сигнала;
- коммутацию источников сигнала на выходы ИСШР.
Конфигурирование источников сигнала в ИСШР позволяет устанавливать:
- сигнал напряжения постоянного тока заданного уровня;
- импульсный сигнал (меандр) с заданными амплитудой и частотой;
- сигнал синусоидальной формы с заданными амплитудой и частотой;
- сигнал, имитирующий сигнал магнитоиндукционного преобразователя (МИП) шарикового расходомера с заданными амплитудой, полярностью, периодом или расходом. Есть возможность установить дополнительные параметры сигнала МИП: коэффициент амплитуды Ка, коэффициент периодов Кт, амплитуду помехи;
- задать сигнал произвольной формы из файла с сигналом.
Коммутация источников сигнала в ИСШР обеспечивает выдачу сигналов от двух каналов формирования напряжения на восемь выходов в любом порядке.
Метрологические характеристики ИСШР нормированы с учетом влияния на них
ВПО.
Уровень защиты ВПО от преднамеренных и непреднамеренных изменений -«высокий», а ПО ЛПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ВПО ИСШР
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ishr-02(at91sam7s256).bin |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | 144EA377 |
| Алгоритм вычисления контрольной суммы | CRC32 |
Таблица 2 - Метрологические характеристики ИСШР
| Наименование воспроизводимого параметра, диапазон, размерность | Поддиапазон | Пределы допускаемой погрешности 1 |
| Напряжение постоянного тока* от -50 до +50 мВ | от -50 до -4 включ. | ±[0,1+0,034-(50/IUxl-1)] %** (5) |
| св. -4 до +4 не включ. | ±0,019 мВ** (Л) | |
| от +4 до +50 | ±[0,1+0,034-(50/IUxI-1)] %** (5) | |
| Напряжение постоянного тока* от -500 до 500 мВ | от -500 до -10 включ. | ±[0,1+0,008-(500/IUxI-1)] %**(5) |
| св. -10 до +10 не включ. | ±0,049 мВ**(Л) | |
| от +10 до +500 | ±[0,1+0,008<500/IUxI-1)] %**(5) | |
| Сигнал 2 напряжения заданной частоты от 0,5 до 50 Гц | - | ±0,005 (5) |
| Примечания: * Ux - абсолютное значение воспроизводимого параметра; * * при сопротивлении нагрузки не менее 10 кОм; 1) 5 - относительная погрешность, %; Л - абсолютная погрешность, мВ; 2) сигнал прямоугольной формы со скважностью 2 (меандр). | ||
Таблица 3 - Технические характеристики ИСШР
| Наименование характеристики | Значение |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность окружающего воздуха при температуре +25 °С и более низких, без конденсации, % - атмосферное давление, кПа - внешние магнитные поля частотой 50 Гц напряженностью, А/м, не более - агрессивные газы и пары | от +15 до +25 от 30 до 80 от 96 до 104 40 отсутствуют |
| Степень защиты по ГОСТ 14254-2015 | не ниже IP30 |
| Время установления рабочего режима, мин, не более | 5 |
| Продолжительность непрерывной работы, ч, не менее | 8 |
| Наименование характеристики | Значение |
| Параметры электропитания: - напряжение постоянного тока, В - ток потребления, мА, не более | 5±0,25 200 |
| Габаритные размеры, Ш х В х Г (без кабелей), мм, не более: | 120х90х25 |
| Масса, кг, не более | 1,0 |
| Средний срок службы, лет | 12 |
| Средняя наработка до отказа, ч, не менее | 15000 |
наносится методом лазерной печати, либо другим типографским способом, на табличку, наклеиваемую в левый верхний угол на переднюю панель корпуса прибора, а также на титульный лист документа КЦДИ.035.03.00.000 ПС «Имитатор сигналов шариковых расходомеров ИСШР-02. Паспорт».
Таблица 4 - Комплектность ИСШР
| Наименование | Обозначение | Количество |
| Имитатор сигналов шариковых расходомеров ИСШР-02 с комплектом кабелей | КЦДИ.035.03.00.000 | 1 шт. |
| Электронный носитель с программным обеспечением «Имитатор сигналов шариковых расходомеров ИСШР-02. Программное обеспечение ЛПО» | 460.32437879.00142-01 | 1 шт. |
| Паспорт | КЦДИ.035.03.00.000 ПС | 1 экз. |
| Руководство оператора | 460.32437879.00142-01 34 01 | 1 экз. |
приведены в разделе 5 «Устройство и принцип действия» паспорта КЦДИ.035.03.00.000 ПС.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
Государственной поверочной схемы для средств измерений времени и частоты»;
КЦДИ.035.03.00.000 ТУ «Имитатор сигналов шариковых расходомеров ИСШР-02. Технические условия».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
