| Номер в госреестре | 93167-24 |
| Наименование СИ | Микрометры рычажные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 11.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры рычажные (далее по тексту - микрометры) предназначены для измерений наружных размеров деталей.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника. В микрометрах обе измерительные поверхности связаны с отсчетными устройствами. При этом величина перемещения первой измерительной поверхности связана с микрометрическим винтом и отсчетом по микрометрической паре, а вторая измерительная поверхность связана с механизмом стрелочного или цифрового отсчетного устройства. При определении размера детали, находящейся между двумя измерительными поверхностями, необходимо алгебраическое суммирование показаний по микрометрической головке и отсчетному устройству.
Микрометрическая головка микрометра состоит из микрометрического винта, гайки, стебля со шкалой вдоль оси, барабана с делениями на скосе. Измерительная поверхность микрометрического винта плоская. Измерительная поверхность подвижной измерительной пятки микрометров с верхним пределом измерений до 300 мм плоская, а свыше 300 мм -сферическая.
Микрометры выпускаются следующих моделей:
- МР и МРг - с отсчетным устройством, встроенным в скобу;
- МРП - повышенной точности, с отсчетным устройством, встроенным в скобу;
- МРИ и МРИг - оснащенные съемным отсчетным устройством.
- МРИ-Ц - оснащенные съемным цифровым отсчетным устройством.
Микрометры с нижним пределом диапазона измерений от 25 мм снабжаются установочными мерами. Установочные меры длиной до 275 мм изготавливаются с двумя плоскими поверхностями, а свыше 275 мм — с одной плоской и одной сферической поверхностями.
В качестве отсчетного устройства для микрометров моделей МРИ, МРИг и МРИ-Ц применяются индикаторы часового типа модификаций 1ИГ, 2ИГ, 1ИГг, 2ИГг, 1ИГК, 1МИГ, 2МИГ, 1МИГг, 2МИГг, ИЧ-2, ИЧ-3, ИЧ-5, ИЧ-10, ИЧг-2, ИЧг-5, ИЧг-10, ИЧЦ-5, ИЧЦ-10 (рег. № 81400-21), исполнений 0 или 1.
Микрометры изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой погрешности.
Микрометры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
ЧАЛИБР_Ш_КАШ'Аа^КДПИЬД
Товарный знак , ,
или
наносится
на паспорт
микрометров типографским методом, на скобу или встроенное отсчетное устройство, или теплоизоляционную накладку краской, методом лазерной маркировки или с помощью наклейки.
Заводской номер микрометра в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится краской, травлением или лазерной маркировкой в местах, указанных на рисунках 29-33.
Диапазон измерений микрометра наносится на скобу или теплоизоляционную накладку краской, травлением или лазерной маркировкой.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид микрометров указан на рисунках 1 - 28.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.

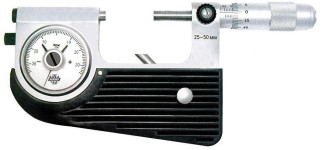

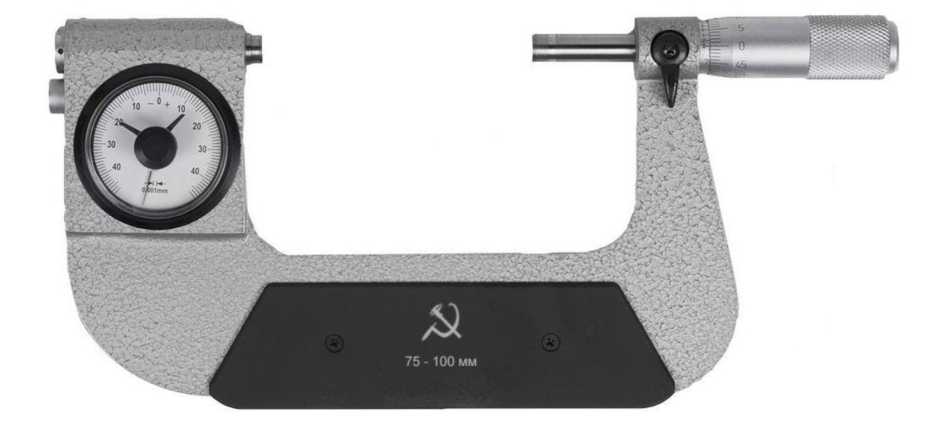

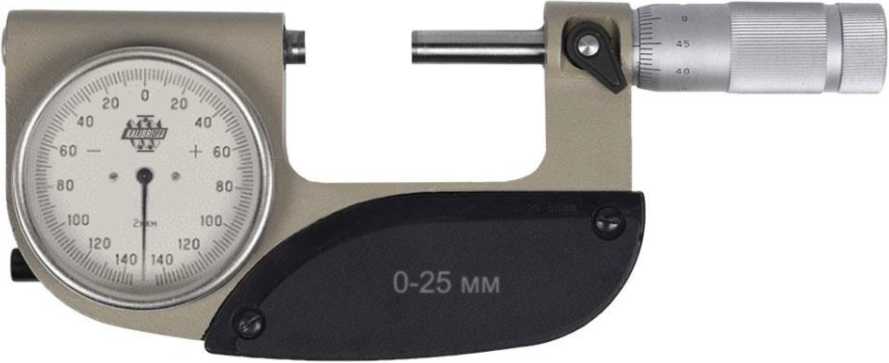

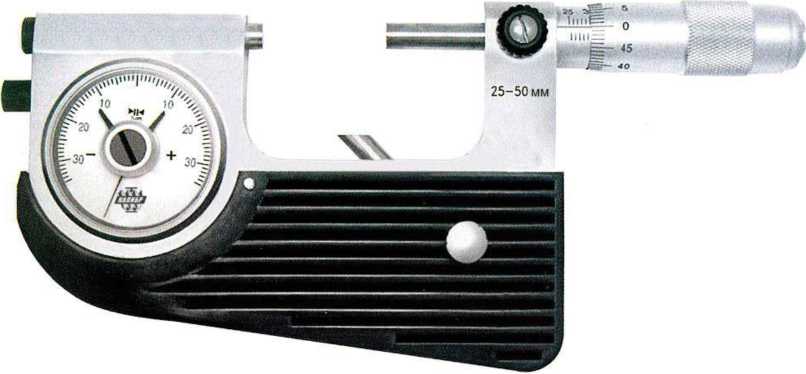

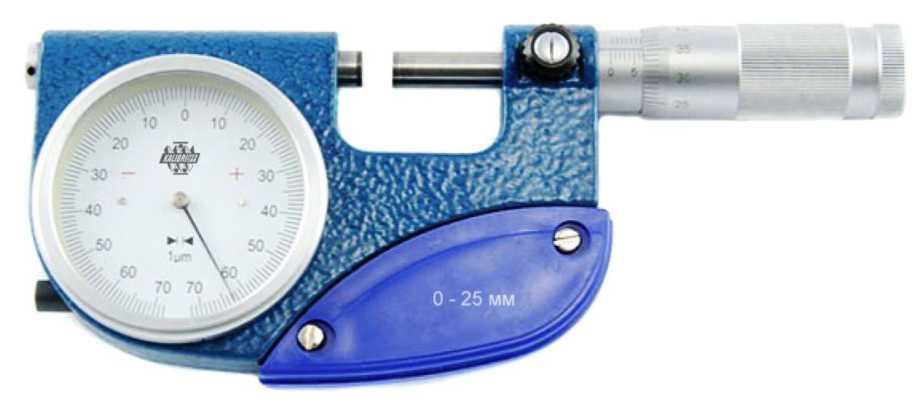

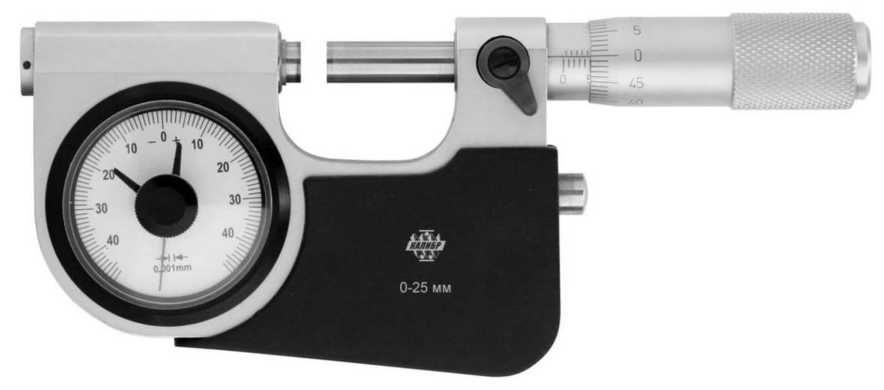

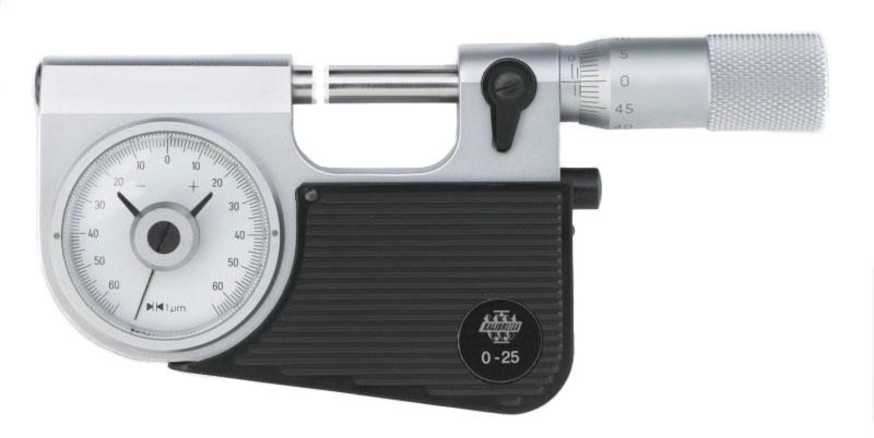

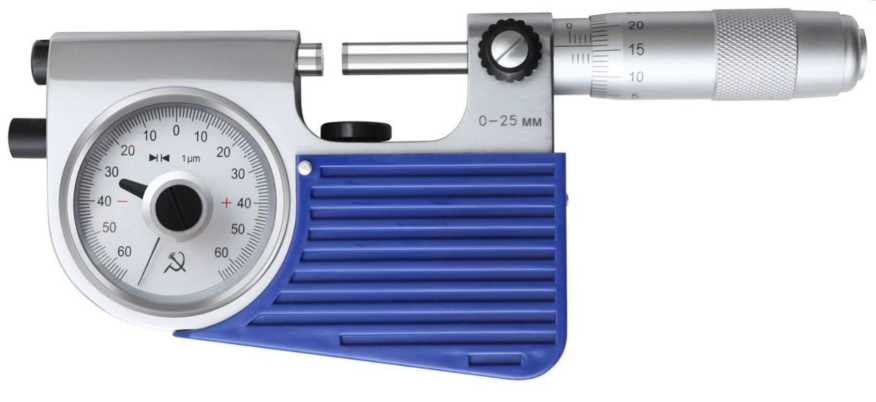

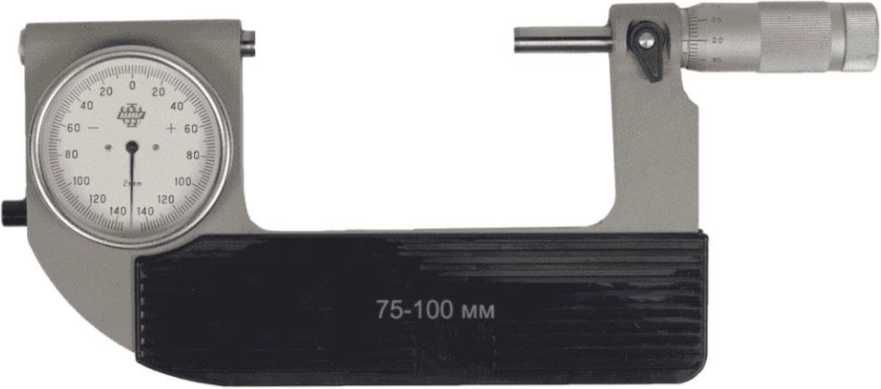

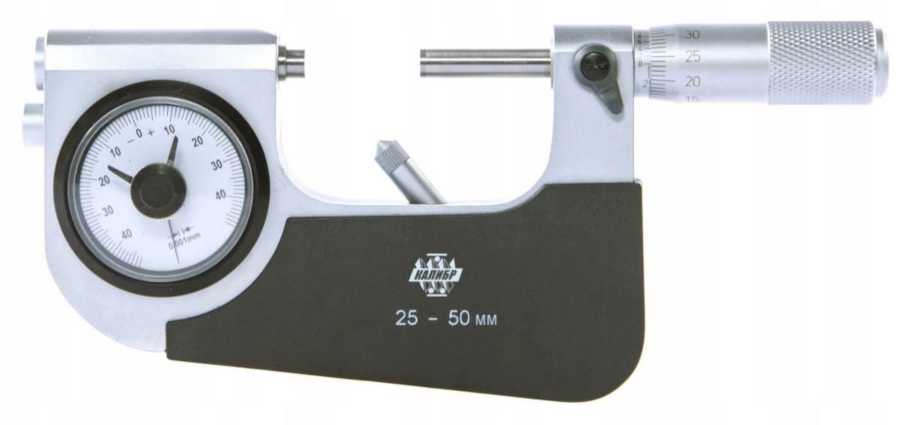

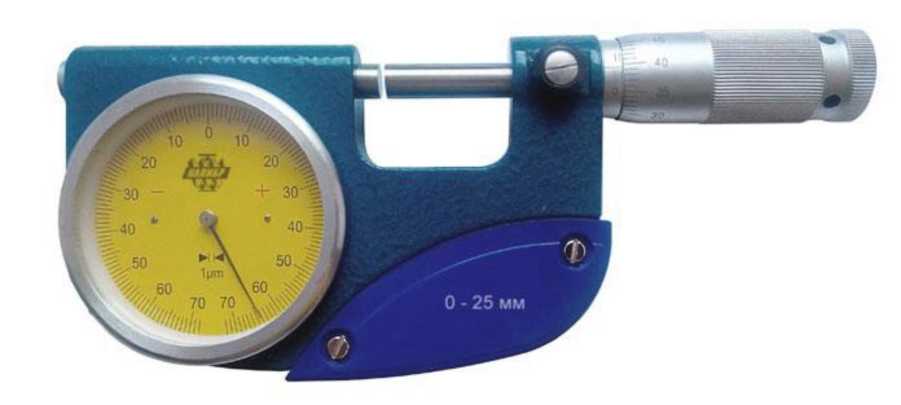

Рисунок 1 - Общий вид микрометров модели МР
Рисунок 2 - Общий вид микрометров модели МР
Рисунок 3 - Общий вид микрометров модели МР
Рисунок 4 - Общий вид микрометров модели МР
Рисунок 5 - Общий вид микрометров модели МР
Рисунок 6 - Общий вид микрометров модели МР
Рисунок 7 - Общий вид микрометров модели МР
Рисунок 8 - Общий вид микрометров модели МР
Рисунок 9 - Общий вид микрометров модели МРг
Рисунок 10 - Общий вид микрометров модели МРг

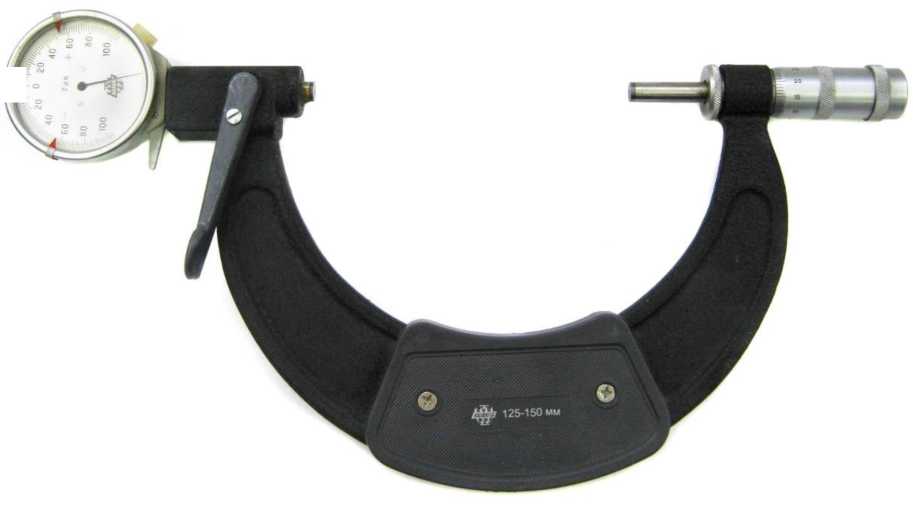

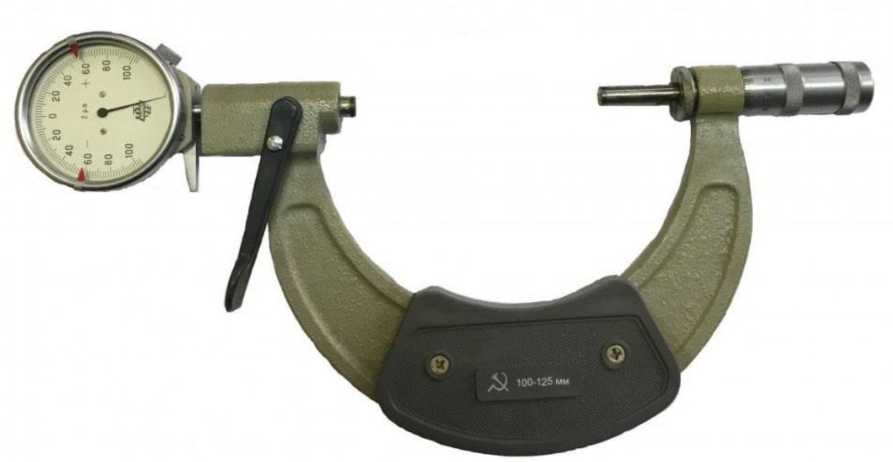

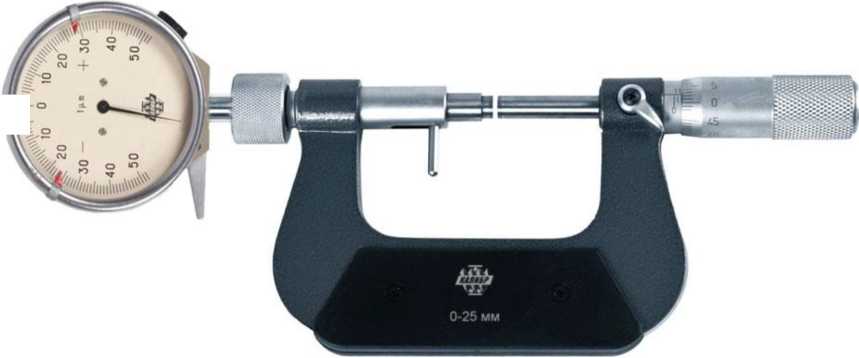

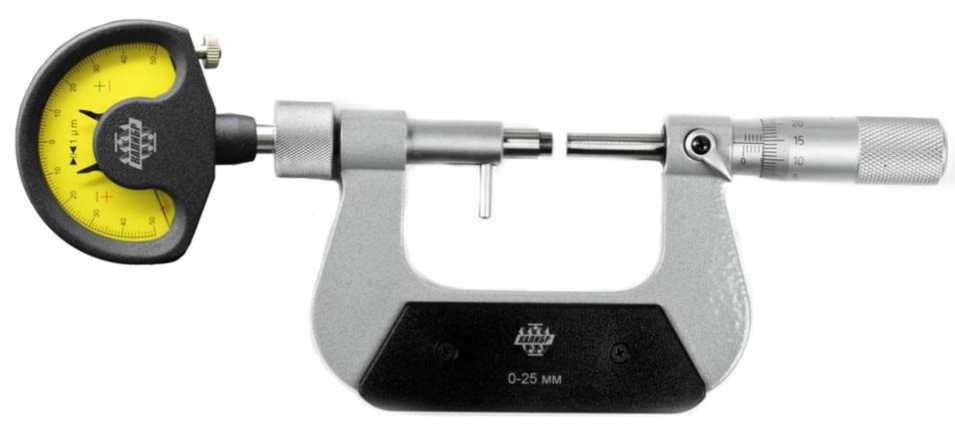

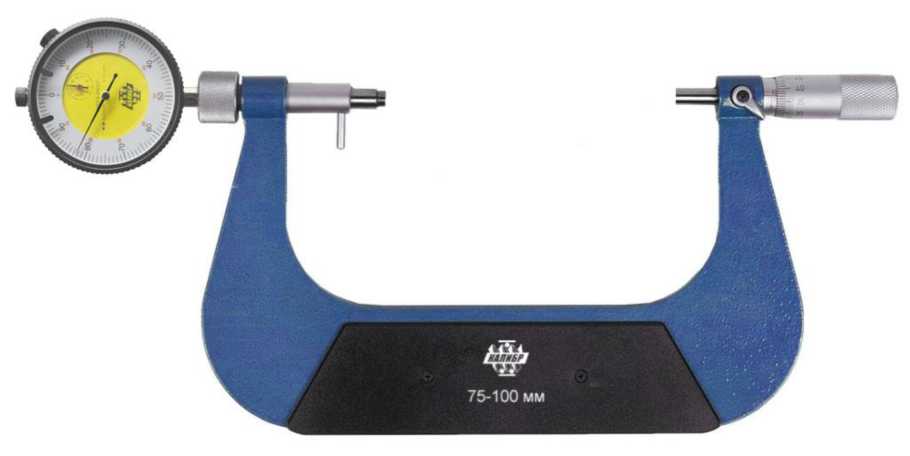

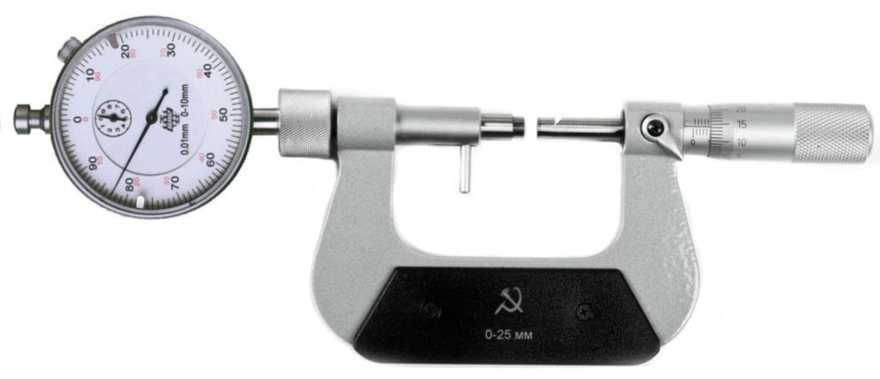

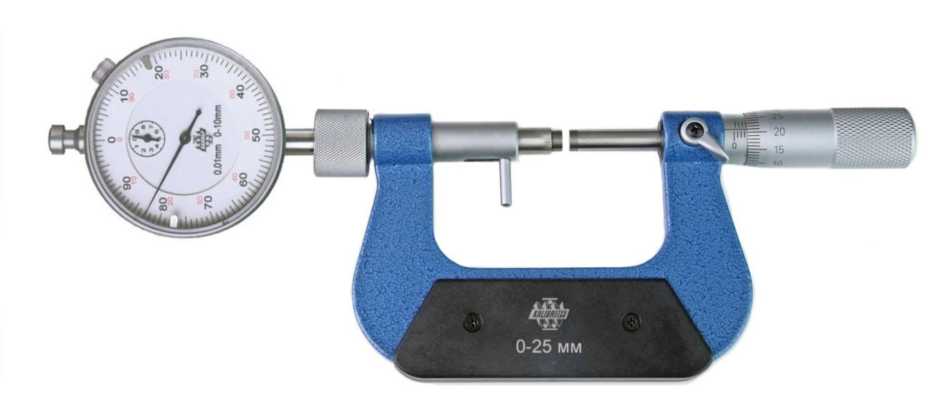

Рисунок 11 - Общий вид микрометров модели МРИ
Рисунок 12 - Общий вид микрометров модели МРИ
Рисунок 13 - Общий вид микрометров модели МРИ
Рисунок 14 - Общий вид микрометров модели МРИ
Рисунок 15 - Общий вид микрометров модели МРИ
Рисунок 16 - Общий вид микрометров модели МРИ

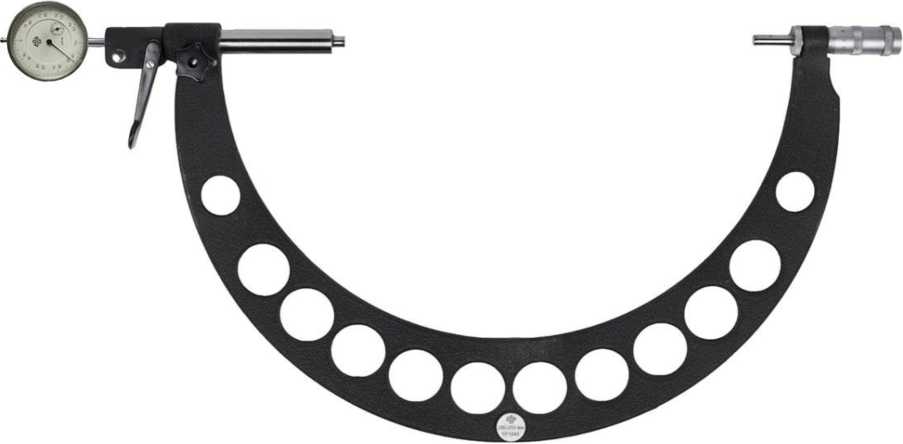

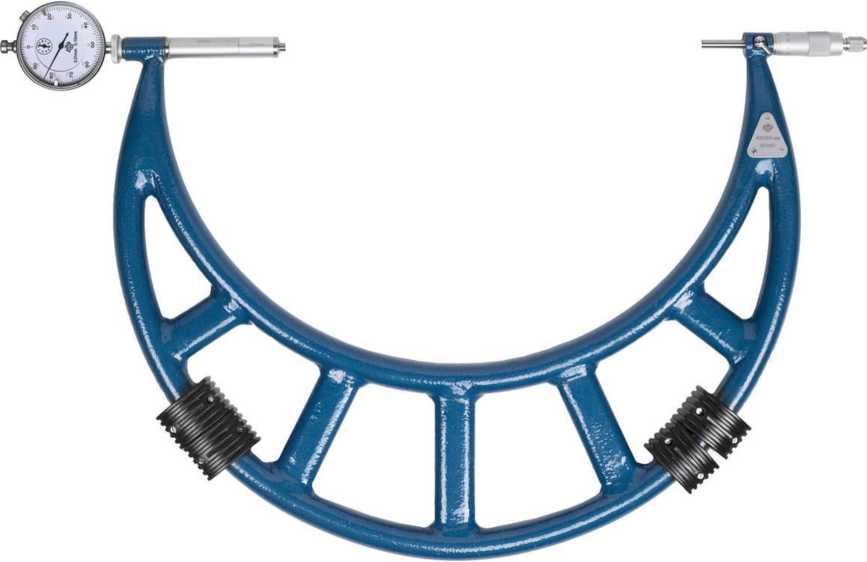

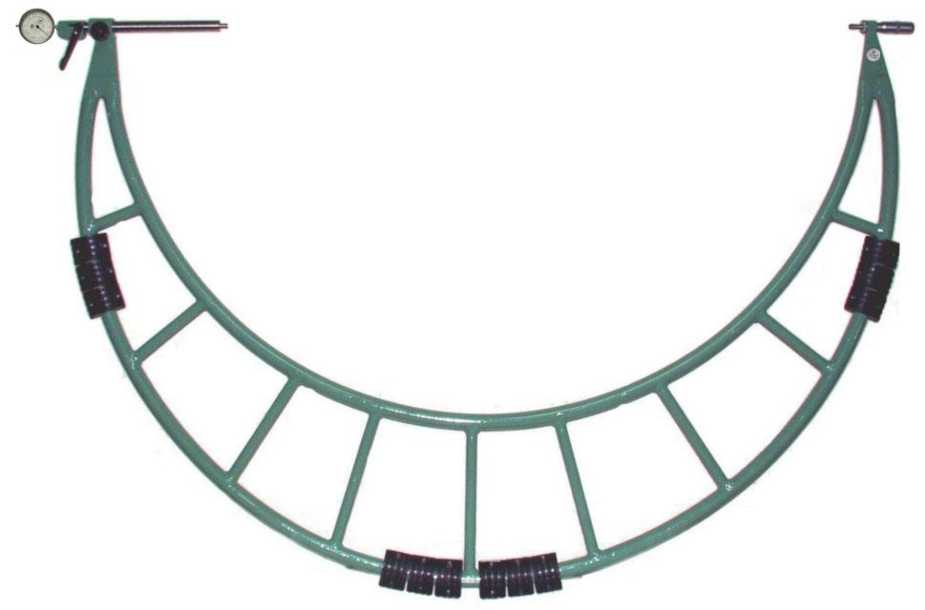

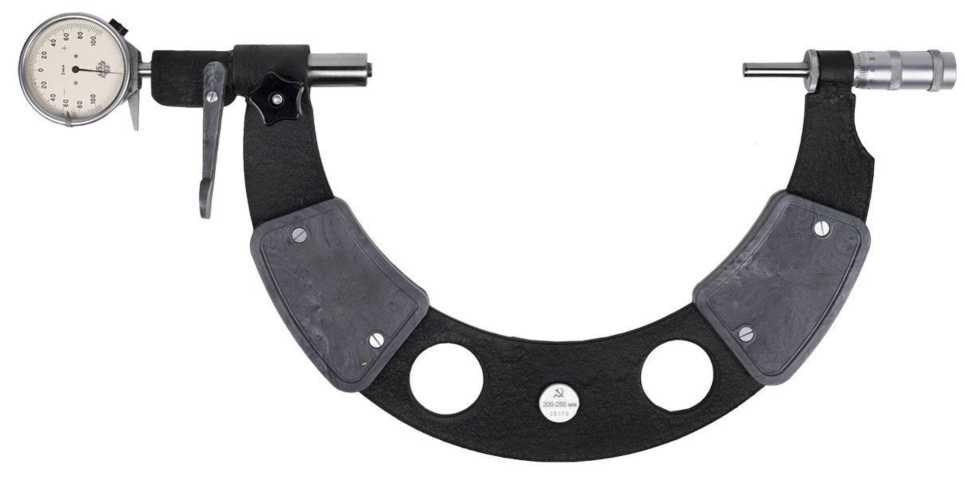

Рисунок 17 - Общий вид микрометров модели МРИг
Wnrrmi
Рисунок 18 - Общий вид микрометров модели МРИг
Рисунок 19 - Общий вид микрометров модели МРИг
Рисунок 20 - Общий вид микрометров модели МРИг
Рисунок 21 - Общий вид микрометров модели МРИг

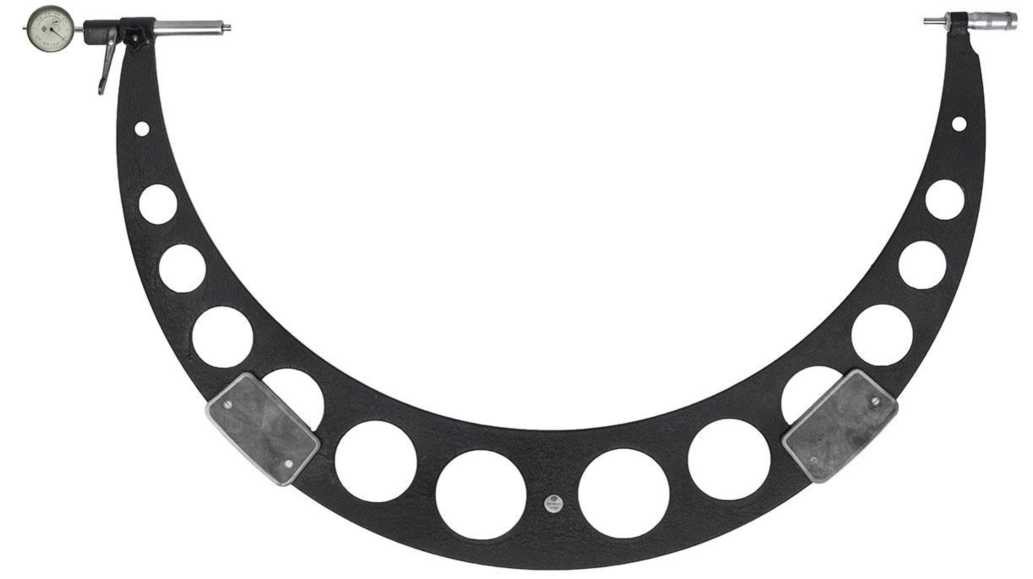

Рисунок 22 - Общий вид микрометров модели МРИг

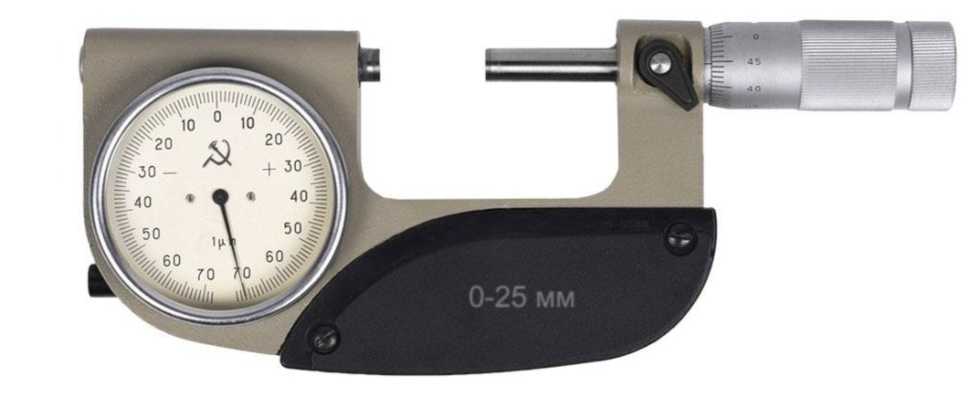

Рисунок 23 - Общий вид микрометров модели МРП

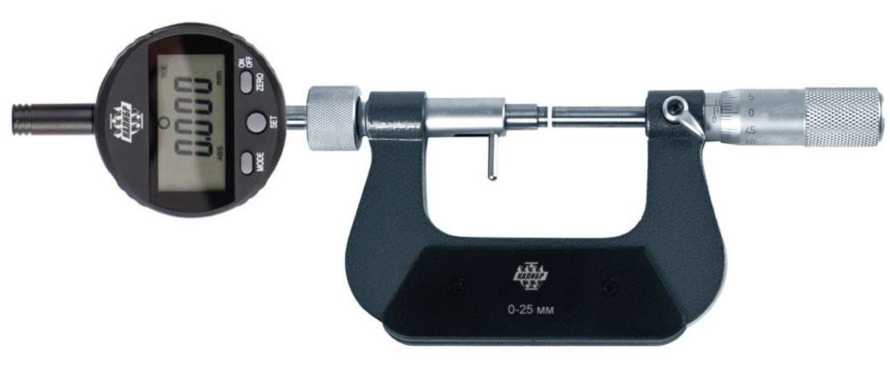

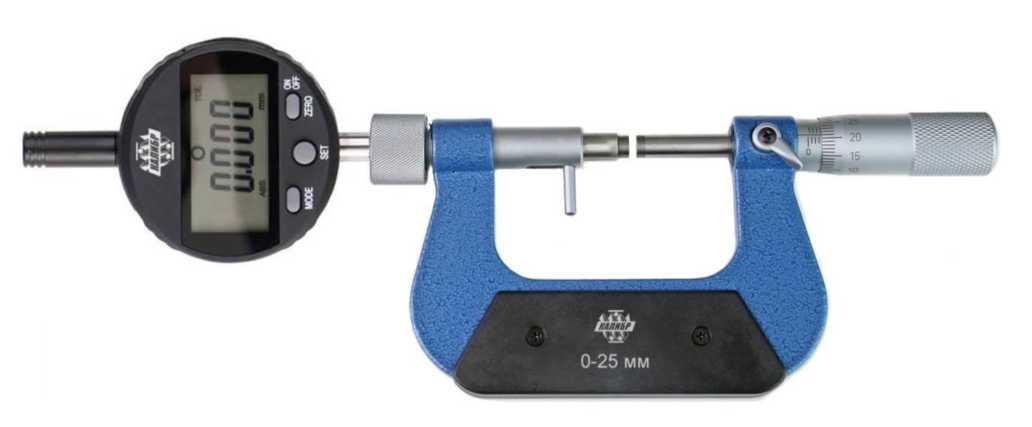

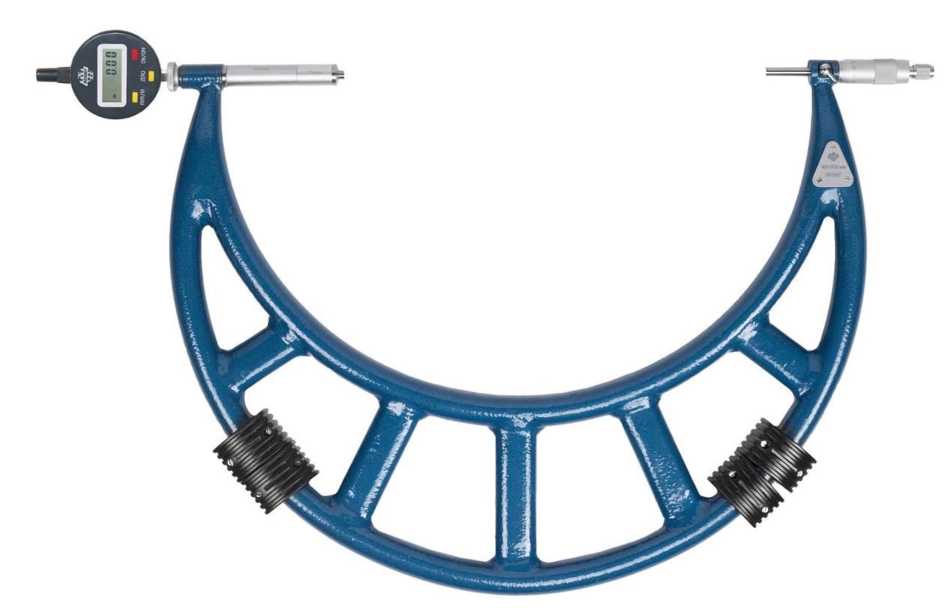

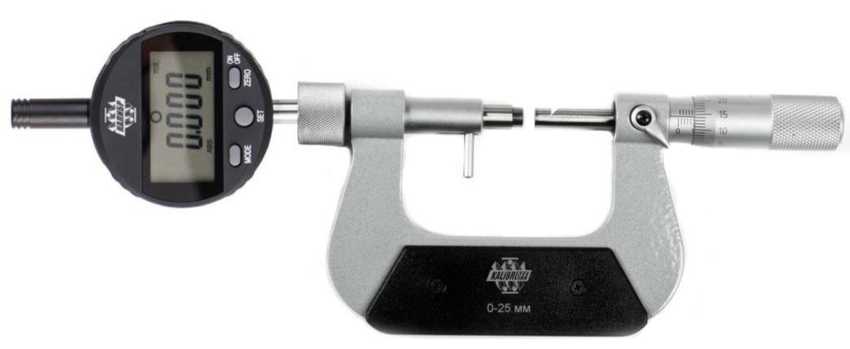

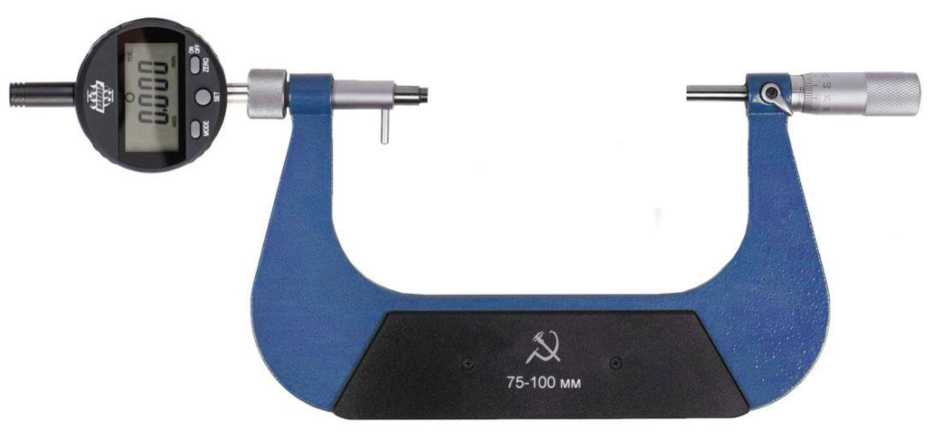

Рисунок 24 - Общий вид микрометров модели МРИ-Ц
Рисунок 25 - Общий вид микрометров модели МРИ-Ц
Рисунок 26 - Общий вид микрометров модели МРИ-Ц
Рисунок 27 - Общий вид микрометров модели МРИ-Ц
Рисунок 28 - Общий вид микрометров модели МРИ-Ц

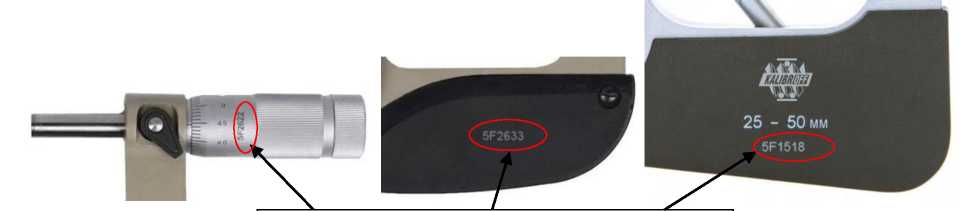

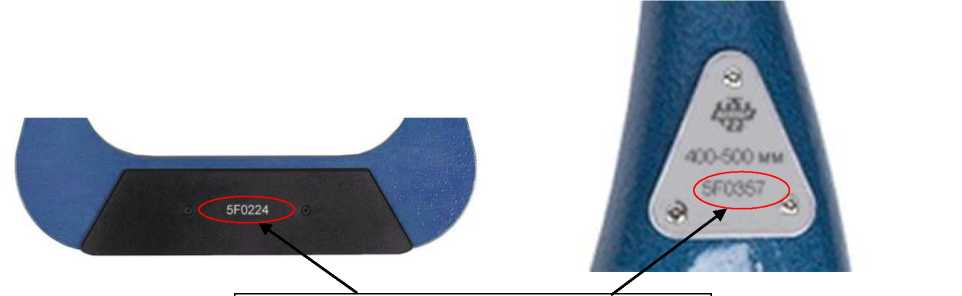

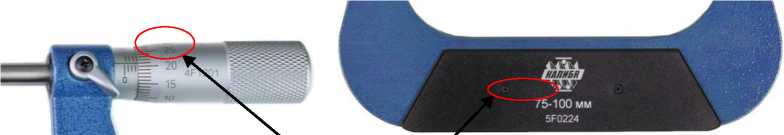

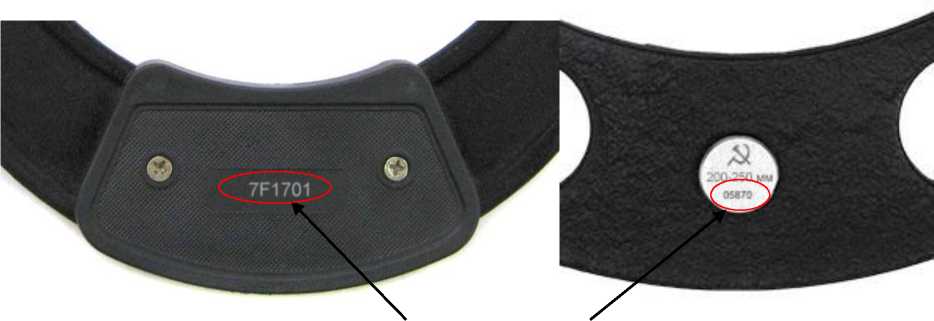

Место нанесения заводского номера
Рисунок 29 - Места нанесения заводского номера
Место нанесения заводского номера
Рисунок 30 - Места нанесения заводского номера
Место нанесения заводского номера
номера

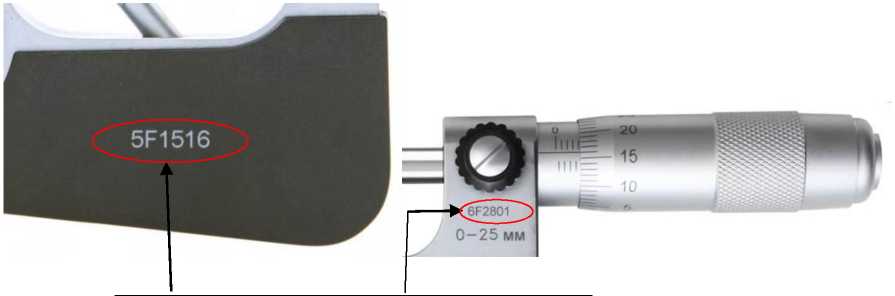

Рисунок 31 - Места нанесения заводского
Место нанесения заводского номера
Рисунок 32 - Места нанесения заводского номера
Место нанесения заводского номера
Рисунок 33 - Места нанесения заводского номера
Таблица 1 - Метрологические характеристики микрометров моделей МРП, МР, МРг с ценой
деления отсчетного устройства 0,001; 0,002 мм
| Модель | Диапазон измерений микрометра, мм | Отсчетное устройство | Пределы допускаемой абсолютной погрешности измерений микрометра с учетом погрешности измерений отсчетного устройства на участках шкалы ±30 делений, мкм | ||
| Цена деления, мм | Диапазон измерений, мм | Исп. 1 | Исп. 2 | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| МРП | От 0 до 25 | 0,001 | ±0,07 | ±2,0 | ±3,0 |
| От 25 до 50 | 0,001 | ±0,07 | ±2,0 | ±3,0 | |
| МР | От 0 до 25 | 0,001 | ±0,03 | ±4,01 | ±6,01 |
| От 25 до 50 | 0,001 | ±0,03 | ±4,01 | ±6,01 | |
| От 50 до 75 | 0,001 | ±0,03 | ±5,01 | ±8,01 | |
| От 75 до 100 | 0,001 | ±0,03 | ±5,01 | ±8,01 | |
| От 0 до 25 | 0,001 | ±0,04 | ±4,0 | ±6,0 | |
| От 25 до 50 | 0,001 | ±0,04 | ±4,0 | ±6,0 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| МР | От 50 до 75 | 0,001 | ±0,04 | ±5,0 | ±8,0 |
| От 75 до 100 | 0,001 | ±0,04 | ±5,0 | ±8,0 | |
| От 0 до 25 | 0,001 | ±0,06 | ±4,0 | ±6,0 | |
| От 25 до 50 | 0,001 | ±0,06 | ±4,0 | ±6,0 | |
| От 50 до 75 | 0,001 | ±0,06 | ±5,0 | ±8,0 | |
| От 75 до 100 | 0,001 | ±0,06 | ±5,0 | ±8,0 | |
| От 0 до 25 | 0,001 | ±0,07 | ±4,0 | ±6,0 | |
| От 25 до 50 | 0,001 | ±0,07 | ±4,0 | ±6,0 | |
| От 50 до 75 | 0,001 | ±0,07 | ±5,0 | ±8,0 | |
| От 75 до 100 | 0,001 | ±0,07 | ±5,0 | ±8,0 | |
| МРг | От 0 до 25 | 0,002 | ±0,14 | ±3,0 | ±5,0 |
| От 25 до 50 | 0,002 | ±0,14 | ±3,0 | ±5,0 | |
| От 50 до 75 | 0,002 | ±0,14 | ±3,0 | ±5,0 | |
| От 75 до 100 | 0,002 | ±0,14 | ±3,0 | ±5,0 |
Примечание:
1 - Пределы допускаемой абсолютной погрешности измерений микрометра с учетом погрешности измерений отсчетного устройства на участках шкалы ±20 делений
Таблица 2 - Метрологические характеристики микрометров моделей МРИг, МРИ с ценой деления отсчетного устройства 0,001; 0,002; 0,01 мм
| Модель | Диапазон измерений микрометра, мм | Цена деления отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности измерений микрометра с учетом погрешности измерений отсчетного устройства на участках шкалы 1,0 мм, мкм | |
| Исп. 1 | Исп. 2 | |||
| 1 | 2 | 3 | 4 | 5 |
| МРИг | От 100 до 125 | 0,002 | ±4,01 | ±6,01 |
| От 125 до 150 | 0,002 | ±4,01 | ±6,01 | |
| От 150 до 200 | 0,002 | ±4,01 | ±6,01 | |
| От 200 до 250 | 0,002 | ±5,01 | ±8,01 | |
| От 250 до 300 | 0,002 | ±5,01 | ±8,01 | |
| От 300 до 400 | 0,002 | ±6,01 | ±9,01 | |
| От 400 до 500 | 0,002 | ±7,01 | ±11,01 | |
| От 300 до 400 | 0,01 | ±7,0 | ±11,0 | |
| От 400 до 500 | 0,01 | ±8,0 | ±12,0 | |
| От 500 до 600 | 0,01 | ±10,0 | ±15,0 | |
| От 600 до 700 | 0,01 | ±12,0 | ±18,0 | |
| От 700 до 800 | 0,01 | ±14,0 | ±21,0 | |
| От 800 до 900 | 0,01 | ±16,0 | ±24,0 | |
| От 900 до 1000 | 0,01 | ±18,0 | ±27,0 | |
| От 1000 до 1200 | 0,01 | ±20,0 | ±30,0 | |
| От 1200 до 1400 | 0,01 | ±25,0 | ±38,0 | |
| 1 | 2 | 3 | 4 | 5 |
| МРИг | От 1400 до 1600 | 0,01 | ±28,0 | ±42,0 |
| От 1600 до 1800 | 0,01 | ±32,0 | ±48,0 | |
| От 1800 до 2000 | 0,01 | ±36,0 | ±54,0 | |
| МРИ | От 0 до 25 | 0,001 | ±3,01 | ±5,01 |
| От 25 до 50 | 0,001 | ±3,01 | ±5,01 | |
| От 50 до 75 | 0,001 | ±4,01 | ±6,01 | |
| От 75 до 100 | 0,001 | ±4,01 | ±6,01 | |
| От 100 до 125 | 0,001 | ±5,01 | ±8,01 | |
| От 125 до 150 | 0,001 | ±5,01 | ±8,01 | |
| От 150 до 175 | 0,001 | ±6,01 | ±9,01 | |
| От 0 до 25 | 0,002 | ±3,01 | ±5,01 | |
| От 25 до 50 | 0,002 | ±3,01 | ±5,01 | |
| От 50 до 75 | 0,002 | ±4,01 | ±6,01 | |
| От 75 до 100 | 0,002 | ±4,01 | ±6,01 | |
| От 100 до 125 | 0,002 | ±5,01 | ±8,01 | |
| От 125 до 150 | 0,002 | ±5,01 | ±8,01 | |
| От 150 до 175 | 0,002 | ±6,01 | ±9,01 | |
| От 0 до 25 | 0,01 | ±4,0 | ±6,0 | |
| От 25 до 50 | 0,01 | ±4,0 | ±6,0 | |
| От 50 до 75 | 0,01 | ±5,0 | ±8,0 | |
| От 75 до 100 | 0,01 | ±5,0 | ±8,0 | |
| От 100 до 125 | 0,01 | ±6,0 | ±9,0 | |
| От 125 до 150 | 0,01 | ±6,0 | ±9,0 | |
| От 150 до 175 | 0,01 | ±7,0 | ±11,0 | |
| От 0 до 100 | 0,01 | ±7,0 | ±11,0 | |
| От 100 до 200 | 0,01 | ±8,0 | ±12,0 | |
| От 200 до 300 | 0,01 | ±9,0 | ±14,0 | |
| От 300 до 400 | 0,01 | ±11,0 | ±17,0 | |
| От 400 до 500 | 0,01 | ±13,0 | ±20,0 | |
| От 500 до 600 | 0,01 | ±14,0 | ±21,0 | |
| От 600 до 700 | 0,01 | ±16,0 | ±24,0 | |
| От 700 до 800 | 0,01 | ±18,0 | ±27,0 | |
| От 800 до 900 | 0,01 | ±20,0 | ±30,0 | |
| От 900 до 1000 | 0,01 | ±22,0 | ±33,0 |
Примечание:
1- Пределы допускаемой абсолютной погрешности измерений микрометра с учетом погрешности измерений отсчетного устройства на участках шкалы 0,1 мм, для отсчетных устройств с диапазоном измерений от 0 до 1,27 мм и участках шкалы ±30 делений для отсчетных устройств с диапазоном измерений ±0,04; ±0,05; ±0,06; ±0,07; ±0,1; ±0,14 мм.
Таблица 3 - Метрологические характеристики микрометров моделей МРИ-Ц с шагом дискретности отсчетного устройства 0,01; 0,001 мм
| Модель | Диапазон измерений микрометра, мм | Шаг дискретности отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности измерений микрометра с учетом погрешности измерений отсчетного устройства на участках шкалы 1,0 мм, мкм | |
| Исп. 1 | Исп. 2 | |||
| 1 | 2 | 3 | 4 | 5 |
| МРИ-Ц | От 0 до 25 | 0,001 | ±6,0 | ±9,0 |
| От 25 до 50 | 0,001 | ±6,0 | ±9,0 | |
| От 50 до 75 | 0,001 | ±8,0 | ±12,0 | |
| От 75 до 100 | 0,001 | ±8,0 | ±12,0 | |
| От 100 до 125 | 0,001 | ±9,0 | ±14,0 | |
| От 125 до 150 | 0,001 | ±10,0 | ±15,0 | |
| От 150 до 175 | 0,001 | ±10,0 | ±15,0 | |
| От 0 до 25 | 0,01 | ±10,0 | ±15,0 | |
| От 25 до 50 | 0,01 | ±10,0 | ±15,0 | |
| От 50 до 75 | 0,01 | ±10,0 | ±15,0 | |
| От 75 до 100 | 0,01 | ±10,0 | ±15,0 | |
| От 100 до 125 | 0,01 | ±10,0 | ±15,0 | |
| От 125 до 150 | 0,01 | ±20,0 | ±30,0 | |
| От 150 до 175 | 0,01 | ±20,0 | ±30,0 | |
| От 0 до 100 | 0,01 | ±20,0 | ±30,0 | |
| От 100 до 200 | 0,01 | ±20,0 | ±30,0 | |
| От 200 до 300 | 0,01 | ±20,0 | ±30,0 | |
| От 300 до 400 | 0,01 | ±20,0 | ±30,0 | |
| От 400 до 500 | 0,01 | ±20,0 | ±30,0 | |
| От 500 до 600 | 0,01 | ±30,0 | ±50,0 | |
| От 600 до 700 | 0,01 | ±30,0 | ±50,0 | |
| От 700 до 800 | 0,01 | ±30,0 | ±50,0 | |
| От 800 до 900 | 0,01 | ±30,0 | ±50,0 | |
| От 900 до 1000 | 0,01 | ±30,0 | ±50,0 | |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений отсчетного устройства для микрометров МР, МРг, МРП
| Модель | Пределы допускаемой абсолютной погрешности отсчетного устройства, мкм | |
| ±0,03 мм включ. от нулевого штриха | св. ±0,03 мм от нулевого штриха | |
| МР | ±1,0 | ±2,0 |
| МРг | ±1,0 | ±2,0 |
| МРП | ±0,7 | ±1,0 |
Таблица 5 - Допуски параллельности и плоскостности, измерительное усилие микрометров
| Модель | Диапазон измерений, мм | Цена деления отсчетного устройства, мм | Допуск параллельности плоских измерительных поверхностей микрометра, мкм | Допуск плоскостности плоских измерительных поверхностей микрометра, мкм | Измерительное усилие, Н |
| 1 | 2 | 3 | 4 | 5 | 6 |
| МРП | От 0 до 25 | 0,001 | 0,9 | 0,3 | От 5 до 7 |
| От 25 до 50 | 0,001 | 0,9 | 0,3 | От 5 до 7 | |
| МР | От 0 до 25 | 0,001 | 1,2 | 0,9 | От 5 до 10 |
| От 25 до 50 | 0,001 | 1,2 | 0,9 | От 5 до 10 | |
| От 50 до 75 | 0,001 | 1,5 | 0,9 | От 5 до 10 | |
| От 75 до 100 | 0,001 | 1,5 | 0,9 | От 5 до 10 | |
| МРг | От 0 до 25 | 0,002 | 0,9 | 0,6 | От 5 до 7 |
| От 25 до 50 | 0,002 | 1,0 | 0,6 | От 5 до 7 | |
| От 50 до 75 | 0,002 | 1,2 | 0,6 | От 5 до 7 | |
| От 75 до 100 | 0,002 | 1,2 | 0,6 | От 5 до 7 | |
| МРИг | От 100 до 125 | 0,002 | 3,0 | 0,9 | От 6 до 10 |
| От 125 до 150 | 0,002 | 3,0 | 0,9 | От 6 до 10 | |
| От 150 до 200 | 0,002 | 3,5 | 0,9 | От 6 до 10 | |
| От 200 до 250 | 0,002 | 4,0 | 0,9 | От 6 до 10 | |
| От 250 до 300 | 0,002 | 4,0 | 0,9 | От 6 до 10 | |
| От 300 до 400 | 0,002 | - | 0,9 | От 6 до 10 | |
| От 400 до 500 | 0,002 | - | 0,9 | От 6 до 10 | |
| От 300 до 400 | 0,01 | - | 0,9 | От 6 до 10 | |
| От 400 до 500 | 0,01 | - | 0,9 | От 6 до 10 | |
| От 500 до 600 | 0,01 | - | 0,9 | От 6 до 10 | |
| От 600 до 700 | 0,01 | - | 0,9 | От 8 до 12 | |
| От 700 до 800 | 0,01 | - | 0,9 | От 8 до 12 | |
| От 800 до 900 | 0,01 | - | 0,9 | От 8 до 12 | |
| От 900 до 1000 | 0,01 | - | 0,9 | От 8 до 12 | |
| От 1000 до 1200 | 0,01 | - | 0,9 | От 8 до 12 | |
| От 1200 до 1400 | 0,01 | - | 0,9 | От 8 до 12 | |
| От 1400 до 1600 | 0,01 | - | 0,9 | От 8 до 12 | |
| От 1600 до 1800 | 0,01 | - | 0,9 | От 8 до 12 | |
| От 1800 до 2000 | 0,01 | - | 0,9 | От 8 до 12 | |
| МРИ | От 0 до 25 | 0,001 | 2,5 | 0,9 | От 5 до 10 |
| От 25 до 50 | 0,001 | 2,5 | 0,9 | От 5 до 10 | |
| От 50 до 75 | 0,001 | 2,5 | 0,9 | От 5 до 10 | |
| От 75 до 100 | 0,001 | 2,5 | 0,9 | От 5 до 10 | |
| От 100 до 125 | 0,001 | 4,0 | 1,2 | От 5 до 10 | |
| От 125 до 150 | 0,001 | 4,0 | 1,2 | От 5 до 10 | |
| От 150 до 175 | 0,001 | 4,5 | 1,2 | От 5 до 10 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| МРИ | От 0 до 25 | 0,002 | 2,5 | 0,9 | От 5 до 10 |
| От 25 до 50 | 0,002 | 2,5 | 0,9 | От 5 до 10 | |
| От 50 до 75 | 0,002 | 2,5 | 0,9 | От 5 до 10 | |
| От 75 до 100 | 0,002 | 2,5 | 0,9 | От 5 до 10 | |
| От 100 до 125 | 0,002 | 4,0 | 1,2 | От 5 до 10 | |
| От 125 до 150 | 0,002 | 4,0 | 1,2 | От 5 до 10 | |
| От 150 до 175 | 0,002 | 4,5 | 1,2 | От 5 до 10 | |
| От 0 до 25 | 0,01 | 2,5 | 0,9 | От 5 до 10 | |
| От 25 до 50 | 0,01 | 2,5 | 0,9 | От 5 до 10 | |
| От 50 до 75 | 0,01 | 2,5 | 0,9 | От 5 до 10 | |
| От 75 до 100 | 0,01 | 2,5 | 0,9 | От 5 до 10 | |
| От 100 до 125 | 0,01 | 4,0 | 1,2 | От 5 до 10 | |
| От 125 до 150 | 0,01 | 4,0 | 1,2 | От 5 до 10 | |
| От 150 до 175 | 0,01 | 4,5 | 1,2 | От 5 до 10 | |
| От 0 до 100 | 0,01 | 2,5 | 1,2 | От 8 до 12 | |
| От 100 до 200 | 0,01 | 4,5 | 1,2 | От 8 до 12 | |
| От 200 до 300 | 0,01 | 4,5 | 1,2 | От 8 до 12 | |
| От 300 до 400 | 0,01 | - | 1,2 | От 8 до 12 | |
| От 400 до 500 | 0,01 | - | 1,2 | От 8 до 12 | |
| От 500 до 600 | 0,01 | - | 1,2 | От 8 до 12 | |
| От 600 до 700 | 0,01 | - | 1,2 | От 8 до 12 | |
| От 700 до 800 | 0,01 | - | 1,2 | От 8 до 12 | |
| От 800 до 900 | 0,01 | - | 1,2 | От 8 до 12 | |
| От 900 до 1000 | 0,01 | - | 1,2 | От 8 до 12 | |
| МРИ-Ц | От 0 до 25 | 0,001 | 2,5 | 0,9 | От 5 до 10 |
| От 25 до 50 | 0,001 | 2,5 | 0,9 | От 5 до 10 | |
| От 50 до 75 | 0,001 | 2,5 | 0,9 | От 5 до 10 | |
| От 75 до 100 | 0,001 | 2,5 | 0,9 | От 5 до 10 | |
| От 100 до 125 | 0,001 | 4,0 | 1,2 | От 5 до 10 | |
| От 125 до 150 | 0,001 | 4,0 | 1,2 | От 5 до 10 | |
| От 150 до 175 | 0,001 | 4,5 | 1,2 | От 5 до 10 | |
| От 0 до 25 | 0,01 | 2,5 | 0,9 | От 5 до 10 | |
| От 25 до 50 | 0,01 | 2,5 | 0,9 | От 5 до 10 | |
| От 50 до 75 | 0,01 | 2,5 | 0,9 | От 5 до 10 | |
| От 75 до 100 | 0,01 | 2,5 | 0,9 | От 5 до 10 | |
| От 100 до 125 | 0,01 | 4,0 | 1,2 | От 5 до 10 | |
| От 125 до 150 | 0,01 | 4,0 | 1,2 | От 5 до 10 | |
| От 150 до 175 | 0,01 | 4,5 | 1,2 | От 5 до 10 | |
| От 0 до 100 | 0,01 | 2,5 | 1,2 | От 8 до 12 | |
| От 100 до 200 | 0,01 | 4,5 | 1,2 | От 8 до 12 | |
| От 200 до 300 | 0,01 | 4,5 | 1,2 | От 8 до 12 | |
| От 300 до 400 | 0,01 | - | 1,2 | От 8 до 12 | |
| От 400 до 500 | 0,01 | - | 1,2 | От 8 до 12 | |
| От 500 до 600 | 0,01 | - | 1,2 | От 8 до 12 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| МРИ-Ц | От 600 до 700 | 0,01 | - | 1,2 | От 8 до 12 |
| От 700 до 800 | 0,01 | - | 1,2 | От 8 до 12 | |
| От 800 до 900 | 0,01 | - | 1,2 | От 8 до 12 | |
| От 900 до 1000 | 0,01 | - | 1,2 | От 8 до 12 | |
| Примечание: Допускаются завалы на расстоянии 0,5 мм от краев измерительных поверхностей | |||||
Таблица 6 - Допускаемые отклонения длины от номинальных размеров, допуски
параллельности и плоскостности измерительных поверхностей установочных мер
| Номинальный размер установочных мер, мм | Допускаемое отклонение длины от номинального размера, мкм, не более | Допуск параллельности, мкм | Допуск плоскостности, мкм |
| 25; 50; 75 | ±2,0 | 1,5 | 0,6 |
| 100; 125 | ±2,0 | 2,0 | 0,6 |
| 150; 175 | ±3,0 | 2,5 | 0,6 |
| 225; 275 | ±4,0 | 3,5 | 0,9 |
| 325; 375 | ±5,0 | - | 0,9 |
| 425; 475; 525; 575 | ±6,0 | - | 0,9 |
| 625; 675; 725; 775 | ±7,0 | - | 0,9 |
| 825; 875; 925; 975 | ±8,0 | - | 0,9 |
| 1025; 1075; 1125; 1175 | ±10,0 | - | 0,9 |
| 1225; 1275; 1325; 1375 | ±12,0 | - | 0,9 |
| 1425; 1475; 1525; 1575 | ±14,0 | - | 0,9 |
| 1625; 1675; 1725; 1775 | ±16,0 | - | 0,9 |
| 1825; 1875; 1925; 1975 | ±18,0 | - | 0,9 |
| Таблица 7 - Габаритные разме | ры и масса | ||
| Модель | Диапазон измерений микрометров, мм | Габаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
| 1 | 2 | 3 | 4 |
| МРП | От 0 до 25 | 170х40х90 | 0,9 |
| От 25 до 50 | 220х40х90 | 1,0 | |
| МР | От 0 до 25 | 170х30х80 | 0,8 |
| От 25 до 50 | 190х30х90 | 0,9 | |
| От 50 до 75 | 220х30х110 | 1,1 | |
| От 75 до 100 | 240х30х130 | 1,3 | |
| МРг | От 0 до 25 | 170х40х90 | 0,9 |
| От 25 до 50 | 220х40х90 | 1,0 | |
| От 50 до 75 | 240х40х130 | 1,3 | |
| От 75 до 100 | 260х40х180 | 1,5 | |
| 1 | 2 | 3 | 4 |
| МРИг | От 100 до 125 | 330x50x165 | 0,9 |
| От 125 до 150 | 355x50x185 | 1,2 | |
| От 150 до 200 | 440x50x215 | 1,8 | |
| От 200 до 250 | 490x50x240 | 2,2 | |
| От 250 до 300 | 540x50x270 | 2,4 | |
| От 300 до 400 | 650x50x320 | 3,3 | |
| От 400 до 500 | 750x50x385 | 4,0 | |
| От 500 до 600 | 850x50x455 | 5,4 | |
| От 600 до 700 | 950x50x520 | 6,1 | |
| От 700 до 800 | 1050x50x590 | 9,5 | |
| От 800 до 900 | 1150x50x660 | 12,2 | |
| От 900 до 1000 | 1260x50x700 | 14,0 | |
| От 1000 до 1200 | 1460x50x950 | 15,2 | |
| От 1200 до 1400 | 1660x50x1060 | 16,4 | |
| От 1400 до 1600 | 1860x50x1200 | 17,6 | |
| От 1600 до 1800 | 2060x50x1310 | 18,5 | |
| От 1800 до 2000 | 2260x50x1450 | 20,0 | |
| МРИ | От 0 до 25 | 235x50x110 | 0,6 |
| От 25 до 50 | 260x50x110 | 0,7 | |
| От 50 до 75 | 285x50x150 | 0,8 | |
| От 75 до 100 | 310x50x200 | 0,9 | |
| От 100 до 125 | 335x50x180 | 1,1 | |
| От 125 до 150 | 360x50x230 | 1,3 | |
| От 150 до 175 | 385x50x260 | 1,8 | |
| От 0 до 100 | 415x50x190 | 1,5 | |
| От 100 до 200 | 515x50x220 | 1,8 | |
| От 200 до 300 | 615x50x280 | 2,4 | |
| От 300 до 400 | 715x50x330 | 3,2 | |
| От 400 до 500 | 815x50x490 | 3,9 | |
| От 500 до 600 | 915x50x460 | 5,3 | |
| От 600 до 700 | 1015x50x530 | 6,1 | |
| От 700 до 800 | 1115x50x600 | 9,6 | |
| От 800 до 900 | 1215x50x670 | 11,2 | |
| От 900 до 1000 | 1315x50x710 | 12,1 | |
| МРИ-Ц | От 0 до 25 | 235x50x110 | 0,6 |
| От 25 до 50 | 260x50x110 | 0,7 | |
| От 50 до 75 | 285x50x150 | 0,8 | |
| От 75 до 100 | 310x50x200 | 0,9 | |
| От 100 до 125 | 335x50x180 | 1,1 | |
| От 125 до 150 | 360x50x230 | 1,3 | |
| От 150 до 175 | 385x50x260 | 1,8 | |
| От 0 до 100 | 415x50x190 | 1,5 |
| 1 | 2 | 3 | 4 |
| МРИ-Ц | От 100 до 200 | 515х50х220 | 1,8 |
| От 200 до 300 | 615х50х280 | 2,4 | |
| От 300 до 400 | 715х50х330 | 3,2 | |
| От 400 до 500 | 815х50х490 | 3,9 | |
| От 500 до 600 | 915х50х460 | 5,3 | |
| От 600 до 700 | 1015х50х530 | 6,1 | |
| От 700 до 800 | 1115х50х600 | 9,6 | |
| От 800 до 900 | 1215х50х670 | 11,2 | |
| От 900 до 1000 | 1315х50х710 | 12,1 |
Таблица 8 - Условия эксплуатации
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С | от +16 до +24 |
| Относительная влажность, %, не более | 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Микрометр рычажный | - | 1 шт. |
| Отсчетное устройство (для микрометров моделей МРИ, МРИг, МРИ-Ц) | - | 1 шт. |
| Установочная мера для микрометров с нижним пределом диапазона измерений от 25 мм | - | 1 шт. или 1 компл. |
| Ключ | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 5 «Порядок работы» паспорта микрометров.
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.66-024-04567838-2023 «Микрометры рычажные. Технические условия».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
