Номер в госреестре | 93169-24 |
Наименование СИ | Система информационно-измерительная в составе системы автоматизации процессов управления промывкой камер отстойника от взвешенных наносов, затворами водоприемника отстойника и затворами промывных галерей его низового оголовка Эзминской ГЭС |
Обозначение типа СИ | Обозначение отсутствует |
Изготовитель | Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг"), г. Санкт-Петербург |
Год регистрации | 2024 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Система информационно-измерительная в составе системы автоматизации процессов управления промывкой камер отстойника от взвешенных наносов, затворами водоприемника отстойника и затворами промывных галерей его низового оголовка Эзминской ГЭС (далее по тексту - ИИС САУ ПЗ Эзминской ГЭС или система) предназначена для измерений технологических параметров: температуры воздуха, уровня воды и осадка, мутности воды.
Принцип действия системы основан на последовательных преобразованиях измеряемых величин.
Система состоит из совокупности измерительных каналов (ИК). ИК системы состоят из первичной части, включающей в себя первичные измерительные преобразователи (ПИП), и вторичной (электрической) части (ВИК). Первичная и вторичная части системы соединяются проводными линиями связи.
Границы системы устанавливаются от ПИП до устройств отображения информации.
ПИП осуществляют преобразование измеряемых величин в электрические сигналы в виде силы постоянного электрического тока, а также в цифровые сигналы.
Первичная часть системы включает:
- термометры сопротивления ДТС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 28354-10;
- датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ, рег. № 62292-15;
- уровнемеры радарные "ЭЛЕМЕР-УР-31", рег. № 73585-18;
- анализаторы промышленные многопараметрические с контроллерами IQ (анализаторы) D IQ/S 182 и M IQ (контроллеры), рег. № 56439-14.
Вторичная часть системы (ВИК) представляет собой программно-технический комплекс (ПТК), состоящий из контроллеров программируемых логических REGUL RX00 с модулем аналогового ввода AI XX 05Y (рег. № 63776-16). В состав ВИК входят коммутационное оборудование, а также локальная панель оператора (ЛПУ). Измерительная информация обрабатывается в ПТК и отображается на ЛПУ.
Максимальное количество ИК системы с учетом возможности использования резервных каналов - 19. Полный перечень ИК системы приводится в формуляре на
систему.
Заводской № Р01.2023-00.110 и знак утверждения типа наносится на маркировочную табличку методом лазерной печати, устанавливаемую на внутреннюю поверхность двери шкафа ПТК ВИК в виде в соответствии с рисунком 1. Нанесение знака поверки на средство измерений не предусмотрено.
ЛПП
шин
Ullfftit
Место нанесения заводского номера и знака утвсржсния типа
Лралр: ^2;, ку
mivn

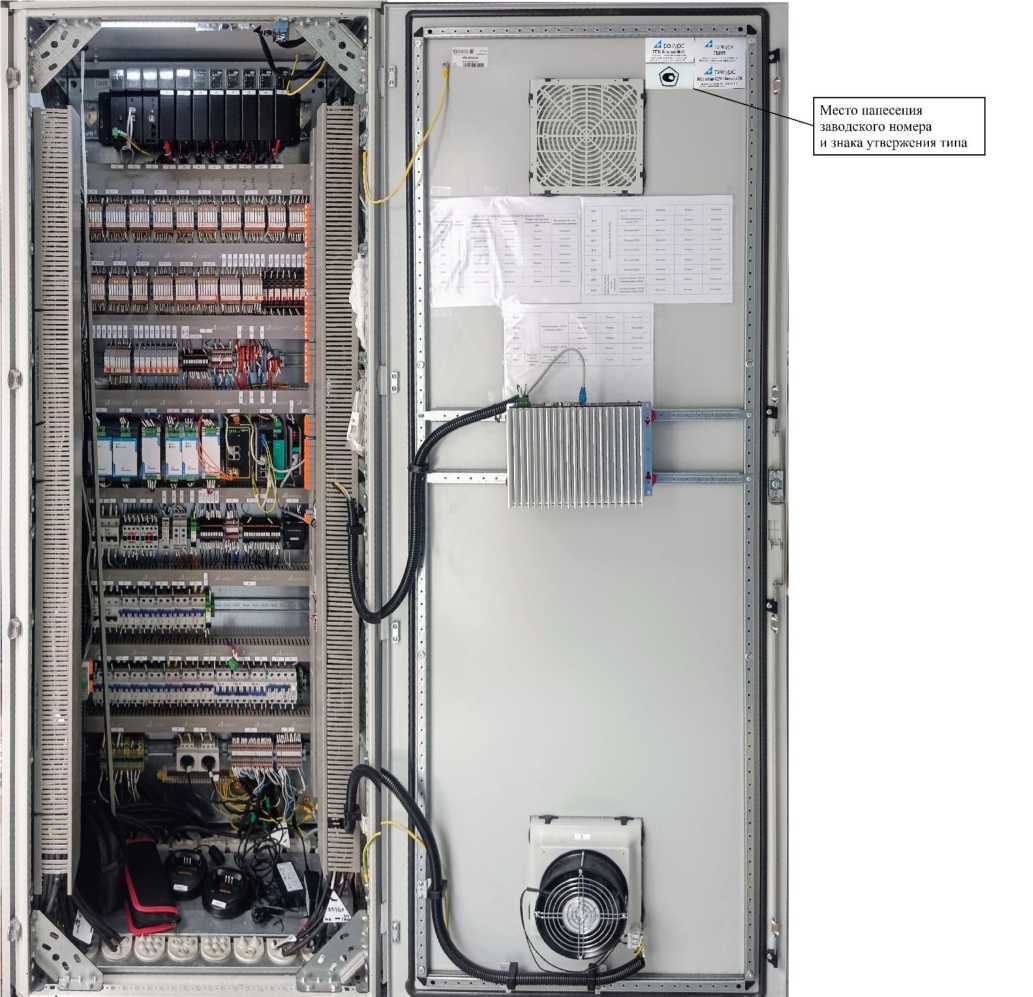

Рисунок 1 - Общий вид шкафа ПТК ВИК с указанием места нанесения заводского номера и
знака утверждения типа Пломбирование системы не предусмотрено.
Программное обеспечение (ПО) ИИС САУ ПЗ Эзминской ГЭС состоит из встроенного, системного, прикладного и метрологического.
Встроенное ПО представляет собой ПО компонентов ПИП и ВИК, которое загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
В составе прикладного ПО системы используются метрологически значимые функциональные блоки и функции, а также ПО, не разделённое на метрологически значимую и незначимую части.
В составе ИИС САУ ПЗ Эзминской ГЭС применяется прикладное ПО, предназначенное для специальной обработки данных в целях метрологического обслуживания СИ.
Конструкция измерительных компонентов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Для защиты приборных шкафов с установленными в них компонентами вторичной части ИК предусмотрено закрытие дверей шкафов с оборудованием на ключ, контроль состояния дверей с сигнализацией в форме диагностических сообщений о несанкционированном доступе внутрь.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение | ||||
Наименование ПО | программное обеспечение панели оператора САУ ПЗ Эзминской ГЭС | функция получения данных от модуля R500 AI 08 052 | функциональный блок обработки измеренных величин | функция линейного преобразования | функция подготовки массива данных для отображения на экране настройки датчика ЛПУ |
Идентификационное наименование ПО | 01Р23ЛЧМИ | GetAI08052 | fbAI | AlScaling | AlCommon WindowsTo Weintek |
Номер версии (идентификационный номер) ПО, не ниже | 1.0.3 | 1.0.1 | 1.0.1 | 1.0.1 | 1.0.1 |
Цифровой идентификатор ПО | - | ||||
Алгоритм вычисления цифрового идентификатора ПО | - |
Продолжение таблицы 1
Идентификационные данные (признаки) | Значение | ||||
Наименование ПО | функция подготовки массива данных для отображения на экране списка датчиков ЛПУ | функция подготовки массива данных для отображения на мнемосхемах ЛПУ | функция получения данных от приборов измерения мутности воды | метод расчёта уровня по датчику давления | метод расчёта уровня по уль-тразвуко-вому датчику |
Идентификационное наименование ПО | AIListTo Weintek | AIStatesTo Weintek | aWasteMeter | mPressure Level | mSonicLevel |
Номер версии (идентификационный номер) ПО, не ниже | 1.0.1 | 1.0.1 | 1.0.1 | 1.0.2 | 1.0.2 |
Цифровой идентификатор ПО | - | ||||
Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Метрологические характеристики ИК
Наименование измеряемого параметра | Диапазон измерений (ДИ) 1 | Состав ИК | Характеристики погрешности ИК | ||||
ПИП | ВИ | К | |||||
Тип | Выходной сигнал | Характеристики погрешности | Состав | Характеристики погрешности | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Температура воздуха | от -40 до +80 °C | ТС ДТС125М-50М.0,5.60.И | от 4 до 20 мА | Y= ±0,5 % Yдоп.т= ±0,2 % | R500 модуль AI 08 052=> R500 CU 00 061 => ЛПУ | Y= ±0,1 % Yдоп.Т ВИК= ±0,002 % | Д= ±2,0 °С |
Уровень воды в каналах отстойника2 | от 0 до 7,2 м | ЭЛЕМЕР-УР- 31 | Д= ±3,0 мм Адоп.пр= ±0,008 мА Ддоп.с.10= ±0,008 мА | Y= ±1,0 % | |||
Уровень бьефов2 | от 0 до 10,0 м | ALZ 3721-W- 1001-A-U-010M-A-F | Yосн= ±0,1 % Yдоп.с.10= ±0,02 % | Y= ±0,25 % | |||
Мутность воды | от 0,1 до 4000,0 ЕМФ | IQ с датчиком VisoTurb 700 IQ (SW) | Цифровой сигнал | Д= ±(0,02+0,06-С) ЕМФ | R500 модуль AI 08 052=> R500 CU 00 061 => ЛПУ | - | Y= ± 10 % |
Продолжение таблицы 2
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Уровень осадка2, 3 | от 0 до 3,5 м | IQ с датчиком IFL700 IQ | Цифровой сигнал | - | R500 CU 00 061 => ЛПУ | - | - |
Используемые обозначения: Д - пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации; Y - пределы допускаемой приведенной погрешности в рабочих условиях эксплуатации; Y осн — пределы допускаемой основной приведенной погрешности ПИП (приведенной к диапазону измерения), %; Y доп.с.10 — пределы допускаемой дополнительной приведенной погрешности ПИП (приведенной к диапазону измерения) на каждые 10 °С изменения температуры окружающей среды от нормальных значений в пределах условий эксплуатации, %; Y доп.т- пределы допускаемой дополнительной приведенной погрешности ТС со встроенным нормирующим преобразователем (НП), вызванной изменением температуры окружающего воздуха от нормальной (от +10 до +30 °С) до любой температуры в пределах рабочего диапазона, от предела допускаемой основной приведенной погрешности, %; Yдоп.т вик— пределы допускаемой дополнительной приведенной погрешности ВИК (приведенной к диапазону измерения) на каждый 1 °С изменения температуры окружающей среды от нормальных значений в пределах условий эксплуатации, %; Досн — пределы допускаемой основной абсолютной погрешности ПИП; Ддоп.с.10 — пределы допускаемой дополнительной абсолютной погрешности ПИП на каждые 10 °С изменения температуры окружающей среды от нормальных значений в пределах условий эксплуатации; Ддоп.пр — пределы допускаемой дополнительной абсолютной погрешности (преобразования цифрового сигнала в унифицированный сигнал постоянного электрического тока) ПИП на каждые 10 °С изменения температуры окружающей среды от нормальных значений в пределах условий эксплуатации. Формула для расчета приведена в описании типа на средство измерений рег. № 73585-18; t — измеренное значение температуры, °С; С — среднее арифметическое значение результатов измерений. Примечания: 1 В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений. 2 Для ИК в столбце 2 указан ДИ ПИП. На ЛПУ отображаются измеренные значения, с учетом смещения на высоту установки ПИП. Данные по установке конкретного ПИП приведены в эксплуатационной документации. Разница между верхним и нижним пределом показаний не может превышать ДИ ПИП. Нормирующим значением для расчета у ИК является ДИ ПИП. 3 Погрешность измерений ПИП из состава ИК уровня осадка не нормируется, в соответствии с описанием типа средства измерений. |
Таблица 3 - Основные технические характеристики ИК системы
Наименование параметра | Значение |
Нормальные условия: | |
Температура окружающей среды, °С | от +15 до +25 |
Атмосферное давление, кПа | от 84,6 до 106,7 |
Относительная влажность окружающего воздуха, % | от 20 до 80 |
Рабочие условия НИИ: | |
Температура окружающей среды для ALZ 3721 и IQ, °С | от -20 до +37 |
Температура окружающей среды, °С | от -27 до +37 |
Атмосферное давление, кПа | от 84,6 до 106,7 |
Относительная влажность окружающего воздуха, % | от 20 до 80 |
Рабочие условия ВИК: | |
Температура окружающей среды, °С | от +10 до +40 |
Атмосферное давление, кПа | от 84,6 до 106,7 |
Относительная влажность окружающего воздуха, % | от 20 до 80 |
Средняя наработка на отказ, ч, не менее | 50 000 |
Средний срок службы, лет, не менее | 10 |
наносится на титульный лист документа Р01.2023.01.200 РЭ «Система информационно-измерительная в составе системы автоматизации процессов управления промывкой камер отстойника от взвешенных наносов, затворами водоприемника отстойника и затворами промывных галерей его низового оголовка Эзминской ГЭС. Руководство по эксплуатации».
Таблица 4 - Комплектность системы
Наименование | Обозначение | Количество |
Система информационно-измерительная в составе системы автоматизации процессов управления промывкой камер отстойника от взвешенных наносов, затворами водоприемника отстойника и затворами промывных галерей его низового оголовка Эзминской ГЭС, заводской № Р01.202300.110 | ИИС САУ ИЗ Эзминской ГЭС | 1 шт. |
Руководство по эксплуатации | Р01.2023.01.200 РЭ | 1 шт. |
Формуляр | Р01.2023.01.200 ФО | 1 шт. |
приведены в разделе 2.5 «Методы измерений» руководства по эксплуатации Р01.2023.01.200 РЭ.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А».
Зарегистрировано поверок | 1 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
