| Номер в госреестре | 93171-24 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии "Симбирская энергосбытовая номинация" №4 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Симбирская энергосбытовая номинация" (ООО "СЭСНа), г. Ульяновск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Симбирская энергосбытовая номинация» №4 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
2-й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (СБД) (далее-сервер ИВК), устройство синхронизации системного времени УСВ-2 (далее-УСВ), локально-вычислительную сеть, программное обеспечение (ПО) «Пирамида 2000», автоматизированное рабочее места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение, передача измерительной информации, оформление справочных и отчетных документов.
Сервер ИВК обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Интернет.
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии (ОРЭ) заверяется электронно -цифровой подписью в формате XML-макетов в соответствии с регламентами ОРЭ осуществляется сервером ИВК по коммутируемым телефонным линиям, каналу связи Internet через интернет - провайдера или сотовой связи.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-2, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.
Сервер ИВК АИИС КУЭ периодически с установленным интервалом проверки текущего времени, но не реже 1 раза в сутки, сравнивает собственную шкалу времени со шкалой времени УСВ-2 и при расхождении ±1 с и более, производит синхронизацию собственной шкалы времени со шкалой времени УСВ-2.
Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется периодически в соответствии с установленным расписанием синхронизации, но не реже одного раза в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±1 с и более, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика электрической энергии, ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер 004 АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

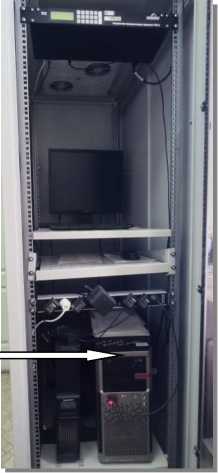

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.
В АИИС КУЭ используется ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные | Значение |
| Идентификационное наименование модуля ПО | Metrology.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 |
| Цифровой идентификатор ПО | 52E28D7B608799BB3CCEA41B548D2C83 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов (далее-ИК) приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
| Номер тттг | Наименование ИК | Состав измерительного канала | |||
| Трансформатор тока | Трансформатор напряжения | Счетчик электрической энергии | ИВК | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | ТП-1 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1 | Т-0,66 М У3 1000/5 КТ 0,5S Рег.№71031-18 | - | Меркурий 234 ARTMX2-03 PBR.R КТ 0,5S/1,0 Рег.№75755-19 | УСВ-2, рег. № 82570-21/ Сервер ИВК |
| 2 | РУ-1 10 кВ, РУ-10 кВ, яч.7 | ТОЛ-10 1000/5 КТ 0,5 Рег.№47959-11 | ЗНОЛП-10 10000/100 КТ 0,5 Рег.№46738-11 | Меркурий 234 ARTM2-00 DPBR.R КТ 0,5S/1,0 Рег.№75755-19 | |
| 3 | РУ-1 10 кВ, РУ-10 кВ, яч.12 | ТОЛ-10 1000/5 КТ 0,5 Рег.№47959-11 | ЗНОЛП-10 10000/100 КТ 0,5 Рег.№46738-11 | Меркурий 234 ARTM2-00 DPBR.R КТ 0,5S/1,0 Рег.№75755-19 | |
| 4 | РУ-2 10 кВ, РУ-10 кВ, яч.5 | ТОЛ-НТЗ-10 1000/5 КТ 0,5 Рег.№51679-12 | ЗНОЛП-НТЗ-10 10000/100 КТ 0,5 Рег.№51676-12 | Меркурий 234 ARTM2-00 DPBR.R КТ 0,5S/1,0 Рег.№75755-19 | |
| 5 | РУ-2 10 кВ, РУ-10 кВ, яч.18 | ТОЛ-НТЗ-10 1000/5 КТ 0,5 Рег.№51679-12 | ЗНОЛП-НТЗ-10 10000/100 КТ 0,5 Рег.№51676-12 | Меркурий 234 ARTM2-00 DPBR.R КТ 0,5S/1,0 Рег.№75755-19 | |
| 6 | ТП Прирельсовая база 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1 | ТШП-0,66 1000/5 КТ 0,5 Рег.№75076-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№47560-11 | |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 |
| 7 | ТП Прирельсовая база 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-2 | ТШП-0,66 1000/5 КТ 0,5 Рег.№75076-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№47560-11 | УСВ-2, рег. № 82570-21/ Сервер ИВК |
| 8 | КТП-5 10 кВ, РУ-0,4 кВ, ф.10, ВРУ-0,4 кВ ГСК Компас, Ввод 0,4 кВ | ТТИ-А 200/5 КТ 0,5S Рег.№ 28139-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№47560-11 | |
| 9 | ТП-16 10 кВ, РУ-0,4 кВ, АВ.1 | Т-0,66 У3 600/5 КТ 0,5S Рег.№71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№47560-11 | |
| 10 | ТП-16 10 кВ, РУ-0,4 кВ, АВ.2 | Т-0,66 У3 600/5 КТ 0,5S Рег.№71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№47560-11 | |
| 11 | КТП-2 Триумф-пак 10 кВ, РУ-0,4 кВ, яч.№ 4, КЛ-0,4 кВ в сторону ВРУ-1 0,4 кВ | Т-0,66 У3 200/5 КТ 0,5 Рег.№71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№90000-23 | |
| 12 | КТП-2 Триумф-пак 10 кВ, РУ-0,4 кВ, яч.№ 4, КЛ-0,4 кВ в сторону ВРУ-2 0,4 кВ | ТТК-А 100/5 КТ 0,5 Рег.№76349-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№90000-23 |
Примечания:
1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.
2 Допускается замена УСВ на аналогичные утвержденных типов.
3 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
| Номер ИК | Вид электрической энергии | Границы основной погрешности ±6 (%) | Границы погрешности в рабочих условиях, ±6 (%) |
| 1,8,9,10 | Активная Реактивная | 0,9 2,3 | 3,1 5,2 |
| 2-5 | Активная Реактивная | 1,1 2,7 | 3,1 5,2 |
| 6,7,11,12 | Активная Реактивная | 0,9 2,3 | 3,0 5,1 |
| Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), с | ±5 | ||
| Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 3 Границы погрешности результатов измерений приведены при cosф=0,9, токе ТТ, равном 100% от 1ном для нормальных условий и для рабочих условий при cosф=0,8, токе ТТ, равном (2)% от 1ном для ИК№№1,8,9,10 и при cosф=0,8, токе ТТ, равном 5% для ИК№№2-7,11,12; температуре окружающего воздуха в месте расположения счетчиков от 0 до плюс 35°С. | |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество измерительных каналов | 12 |
| Нормальные условия параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности температура окружающей среды для счетчиков, °С частота, Гц | от 98 до 102 от 100 до 120 0,9 от плюс 21 до плюс 25 50 |
| Условия эксплуатации параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности cos9 (sm9) температура окружающей среды для ТТ и ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более частота, Гц | от 90 до 110 от 1 (2) до 120 от 0,5 инд. до 1 емк от минус 40 до плюс 40 от 0 до плюс 35 от плюс 10 до плюс 30 от 80,0 до 106,7 98 от 49,6 до 50,4 |
| Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее: Меркурий 236 (рег.№ 90000-23) Меркурий 236 (рег.№ 47560-11) | 320000 320000 |
Продолжение таблицы 4
| 1 | 2 |
| Меркурий 234 (рег.№ 75755-19) | 220000 |
| УСВ-2: - среднее время наработки на отказ, ч, не менее | 35000 |
| Сервер ИВК: - среднее время наработки на отказ, ч, не менее | 140200 |
| Глубина хранения информации: -каждого массива профиля при времени интегрирования 30 мин, сут Счетчики: Меркурий 236 (рег.№ 90000-23) | 170 |
| Меркурий 236 (рег.№ 47560-11) | 113 |
| Меркурий 234 (рег.№ 75755-19) | 123 |
| Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее | 3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК;
- защита на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК.
наносится на титульный лист формуляра АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | Т-0,66 М У3 | 3 |
| ТОЛ - 10 | 6 | |
| ТШП-0,66 | 6 | |
| ТТИ-А | 3 | |
| Т-0,66 У3 | 9 | |
| ТТК-А | 3 | |
| ТОЛ-НТЗ-10 | 6 | |
| Трансформатор напряжения | ЗНОЛП-10 | 6 |
| ЗНОЛП-НТЗ-10 | 6 | |
| Счетчик электрической энергии многофункциональный | Меркурий 234 ARTMX2-03 PBR.R | 1 |
| Меркурий 234 ARTM2-00 DPBR.R | 4 | |
| Меркурий 236 ART-03 PQRS | 7 | |
| Устройство синхронизации времени | УСВ-2 | 1 |
| Сервер баз данных | Сервер ИВК | |
| Документация | ||
| Формуляр | ФО 26.51/309/24 | 1 |
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «Симбирская энергосбытовая номинация» №4. МВИ 26.51/309/24, аттестованной ФБУ «Самарский ЦСМ». Аттестат аккредитации № RA.RU.311290 от 16.11.2015.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 26.11.2024 |
