Номер в госреестре | 93175-24 |
Наименование СИ | Шунты измерительные стационарные взаимозаменяемые |
Обозначение типа СИ | ШИП |
Изготовитель | Общество с ограниченной ответственностью "ЭНМАКСО" (ООО "ЭНМАКСО"), г. Чебоксары |
Год регистрации | 2024 |
Срок свидетельства | 12.09.2029 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Шунты измерительные стационарные взаимозаменяемые ШИП (далее - шунты) с номинальным падением напряжения 30 и 75 мВ предназначены для расширения диапазонов измерений показывающих и регистрирующих приборов постоянного тока.
Принцип действия шунтов основан на преобразовании протекающего через шунт тока в падение напряжения на его резистивных элементах.
Резистивные элементы шунтов выполнены в виде пластин из манганина, обладающего удельным сопротивлением от 0,42 до 0,5 Ом^мм2/м. Пластины впаяны твердым припоем в наконечники из меди или латуни. Наконечники имеют отверстия: резьбовые для потенциальных зажимов и гладкие для токовых зажимов.
Шунты выпускаются в следующих исполнениях: 30ШИП (4000 - 7500 А), 75ШИП (5 - 7500 А), отличающихся номинальным падением напряжения (30 и 75 мВ соответственно), диапазоном номинальных токов, исполнением по монтажным размерам и климатическим исполнением (УХЛ 3.1 и Т3).
Структура обозначения шунтов приведена на рисунке 1.
Заводской номер, состоящий из арабских цифр, наносится ударным или иным пригодным методом на средство измерений.
Пломбирование средства измерений при выпуске из производства не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 2.
Х ШИП Х - ХХХ
ТУ 4229-001-94077612-06
Падение напряжения на
шунте, мВ: 75 или 30
Обозначение средства измерений:
ШИП (шунты измерительные
пластинчатые)
Климатическое исполнение:
не указывается для умеренного климата;
Т3 - для тропического климата
Номинальный ток, А
Обозначение технических условий
Рисунок 1 - Структура обозначения шунтов измерительных стационарных ШИП

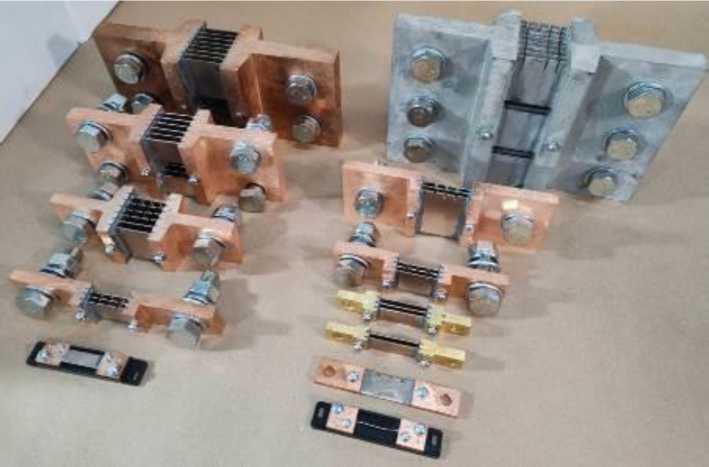

а) исполнение 75ШИП
б) исполнение 30ШИП
в) место нанесения заводского номера
Рисунок 2 - Общий вид средства измерений с указанием места нанесения заводского номера
Таблица 1 - Метрологические и технические характеристики исполнения 75ШИП
Номинальный ток, А | Номинальное электрическое сопротивление, мкОм | Габаритные размеры (без токовых и потенциальных зажимов), мм, не более | Масса (без токовых и потенциальных зажимов), кг, не более | ||
длина | ширина | высота | |||
5 | 15000,00 | 95 | 20 | 12 | 0,08 |
7,5 | 10000,00 | ||||
10 | 7500,00 | 95 | 20 | 12 | 0,05 |
15 | 5000,00 | ||||
20 | 3750,00 | ||||
25 | 3000,00 | ||||
30 | 2500,00 | ||||
40 | 1875,00 | ||||
50 | 1500,00 | ||||
60 | 1250,00 | 100 | 16 | 7 | 0,06 |
75 | 1000,00 | ||||
100 | 750,00 | 110 | 20 | 7 | 0,08 |
150 | 500,00 | 110 | 16 | 12 | 0,09 |
200 | 375,00 | 110 | 20 | 12 | 0,13 |
250 | 300,00 | 110 | 20 | 18 | 0,15 |
300 | 250,00 | 110 | 20 | 18 | 0,16 |
400 | 187,50 | 150 | 35 | 20 | 0,40 |
500 | 150,00 | ||||
600 | 125,00 | 150 | 50 | 20 | 0,60 |
750 | 100,00 | ||||
1000 | 75,00 | 170 | 50 | 30 | 0,80 |
1500 | 50,00 | 170 | 50 | 50 | 1,10 |
2000 | 37,50 | 195 | 80 | 50 | 2,70 |
2500 | 30,00 | 195 | 100 | 50 | 3,00 |
3000 | 25,00 | ||||
4000 | 18,75 | 240 | 110 | 72 | 6,60 |
5000 | 15,00 | 240 | 160 | 72 | 9,00 |
6000 | 12,50 | ||||
7500 | 10,00 | 245 | 215 | 72 | 11,50 |
Таблица 2 - Метрологические и технические характеристики исполнения 30ШИП
Номинальный ток, А | Номинальное электрическое сопротивление, мкОм | Габаритные размеры (без токовых и потенциальных зажимов), мм, не более | Масса (без токовых и потенциальных зажимов), кг, не более | ||
длина | ширина | высота | |||
4000 | 7,50 | 240 | 215 | 72 | 11,50 |
5000 | 6,00 | 230 | 215 | 72 | 11,50 |
7500 | 4,00 | 230 | 215 | 72 | 11,20 |
Таблица 3 - Метрологические и технические характеристики
Наименование характеристики | Значение |
Класс точности | 0,5 |
Диапазон изменений номинального тока, А: - 75ШИП - 30ШИП | от 5 до 7500 от 4000 до 7500 |
Пределы допускаемой основной относительной погрешности при любой нагрузке, не превышающей номинальную, % | ± 0,5 |
Пределы допускаемой вариации значений электрического сопротивления шунта, появляющейся вследствие возникновения термоэлектродвижущей силы при номинальной токовой нагрузке, % | ±0,25 |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С в пределах температур рабочих условий эксплуатации, % | ±0,1 |
Нормальные условия эксплуатации: - температура окружающего воздуха, °С: - для исполнения УХЛ 3.1 - для исполнения ТЗ - относительная влажность воздуха, % | от +15 до +25 от +22 до +32 от 30 до 80 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С: - для исполнения УХЛ 3.1 - для исполнения ТЗ - относительная влажность воздуха, не более: - для исполнения УХЛ 3.1 - для исполнения ТЗ | от -40 до +50 от -10 до +50 98 % при 25 °С 98 % при 35 °С |
Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее | 99 000 15 |
наносится типографским или иным пригодным способом на паспорт.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Шунт измерительный стационарный взаимозаменяемый | ШИП | 1 шт. |
Винты, гайки, шайбы для крепления шунтов с номинальными токами не более 50 А | — | 1 компл. |
Руководство по эксплуатации | — | 1 экз. 1) |
Паспорт | — | 1 экз. |
1) - допускается поставлять 1 экземпляр на партию в один адрес. |
приведены в разделе 2 «Правила эксплуатации и меры безопасности» руководства по эксплуатации «Шунты измерительные стационарные взаимозаменяемые ШИП».
ГОСТ 8042-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 4229-001-94077612-06 «Шунты измерительные стационарные взаимозаменяемые ШИП. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
