Государственный реестр средств измерений

Вискозиметры ERAVISC X, 93176-24

Вискозиметры ERAVISC X (далее - вискозиметры) предназначены для измерений кинематической и динамической вязкости ньютоновских жидкостей, а также плотности жидкостей в лабораторных условиях.
Карточка СИ
Номер в госреестре 93176-24
Наименование СИ Вискозиметры
Обозначение типа СИ ERAVISC X
Изготовитель eralytics GmbH, Австрия
Год регистрации 2024
Срок свидетельства 12.09.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Вискозиметры ERAVISC X (далее - вискозиметры) предназначены для измерений кинематической и динамической вязкости ньютоновских жидкостей, а также плотности жидкостей в лабораторных условиях.

Описание

Принцип действия вискозиметров основан на капиллярном методе измерений вязкости жидкости. После заполнения капилляра тарельчатый клапан закрывает впускное отверстие, предотвращая вытекание пробы, небольшое давление прикладывается с помощью сильфона, что приводит к вытеканию образца. Кривая давления записывается быстродействующим датчиком перепада давления. Записанная кривая давления впоследствии позволяет определить динамическую вязкость. Одновременно плотность образца определяется при помощи измерений резонансной частоты механических колебаний чувствительного элемента, выполненного в виде металлической U-образной трубки, в которую помещается образец испытуемой жидкости.

Вискозиметр состоит из ячейки измерения вязкости жидкости, ячейки измерения плотности жидкости (обе ячейки заполняются с помощью шприца сверху), электронного термостата, блока обработки измерительной информации, сенсорного дисплея, конструктивно объединенных в одном корпусе.

Результат измерений выводится на дисплей на передней панели вискозиметра.

Общий вид вискозиметра представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся табличку и имеет буквенноцифровое обозначение (Рисунок 2).

Пломбирование вискозиметров не предусмотрено.

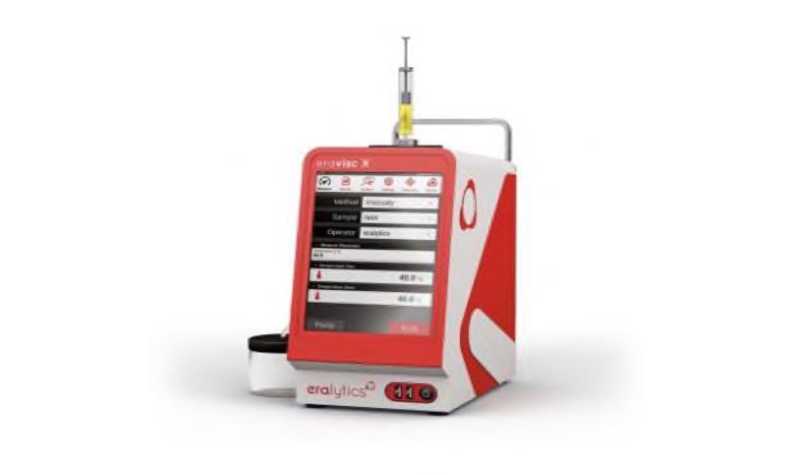

Рисунок 1 - Общий вид вискозиметра ERAVISC X

Рисунок 2 - Место нанесения заводского номера

Заводской номер

Программное обеспечение

Программное обеспечение (ПО) вискозиметров является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.

Влияние ПО на метрологические характеристики учтено при их нормировании.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

8ХХХ1)

Цифровой идентификатор ПО

-

1)8-метрологически значимая часть;

ХХХ- метрологически незначимая часть, Х может принимать значения от 0 до 9

Технические характеристики

Таблица 2 - Метрологические характеристики_____

Наименование характеристики

Значение

Диапазоны измерений:

- динамической вязкости, мПа •с

- кинематической вязкости, мм2/с

- плотности, г/см3

от 0,4 до 1000,0 от 0,4 до 1000,0 от 0,650 до 2,000

Пределы допускаемой относительной погрешности измерений вязкости, %

±0,5

Пределы допускаемой абсолютной погрешности измерений плотности, г/см3

±0,0001

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон рабочих температур, °С

от 15 до 100

Объем образца, см3

3

Масса, кг, не более

8

Габаритные размеры, мм, не более: - высота

- ширина

- длина

280

155

260

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

230 ± 23

50,0 ± 0,5

Условия эксплуатации:

- диапазон температуры окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от + 15 до + 45

90 (без конденсации)

Наименование характеристики

Значение

Потребляемая мощность, В^А, не более

250

Максимальное давление испытуемого образца, МПа

1,0

Срок службы, лет, не менее

Средняя наработка до отказа, ч, не менее

10

30000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность вискозиметров

Наименование

Обозначение

Количество

Вискозиметр

ERAVISC X

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в документе «Вискозиметры ERAVISC X. Руководство по эксплуатации», раздел 3 «Принцип измерения».

Нормативные документы

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622;

Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603;

Стандарт предприятия eralytics GmbH «Вискозиметры ERAVISC X».
