Номер в госреестре | 93187-24 |
Наименование СИ | Термометры биметаллические |
Обозначение типа СИ | WSS |
Изготовитель | "ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD., КНР |
Год регистрации | 2024 |
Срок свидетельства | 12.09.2029 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Термометры биметаллические WSS (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Конструктивно термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон термометров изготавливаются из нержавеющей стали различных марок. Термометры имеют исполнения с 3-мя способами крепления термобаллона к корпусу: аксиальное, радиальное и с поворотным механизмом, позволяющим поворачивать корпус термометра в двух плоскостях.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры изготавливаются следующих моделей: WSS, WSSX и WSSG. Термометры модели WSSX оснащены сигнализирующим устройством прямого действия, осуществляющим замыкание и размыкание контактов электрической цепи. Термометры модели WSSG имеют виброустройчивое исполнение корпуса.
В целях предотвращения влияния вибрационных нагрузок и низких температур на работоспособность термометра, корпус может быть заполнен силиконовым маслом.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.
Обозначение исполнений термометров биметаллических WSS приведены в таблице 1.
Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.
Таблица 1 - Схема составления условного обозначения термометров WSS
Термометр биметаллический WSS х - х х х х / JX х х 1 2 3 4 5 6 7 | |
1. Тип корпуса | |
Стандартное исполнение корпуса | |
X | Исполнение корпуса со встроенными сигнализирующими устройствами (электроконтактами) |
G | Виброустойчивое исполнение корпуса (светящееся) |
2. Диаметр корпуса, мм | |
2 | 40 |
3 | 60 |
4 | 100 |
5 | 150 |
6 | По заказу |
3. Тип присоединения корпус-штуцер термобаллона | |
0 | Осевое (аксиальное) |
1 | Радиальное |
8 | Поворотно-откидное (универсальное) |
4. Тип монтажного присоединения | |
0 | Отсутствует |
1 | Подвижная гайка с внешней резьбой |
2 | Подвижная гайка с внутренней резьбой |
3 | Неподвижная резьба |
4 | Неподвижный фланец |
5 | Компрессионный фитинг |
6 | Подвижный фланец |
5. Опционально | |
N | Исполнение с заполнением корпуса силиконовым маслом (укреплённая конструкция) |
T | С приспособлением для подстройки |
6. Тип защитной гильзы | |
01 | Прямая защитная гильза без резьбы |
02 | Прямая защитная гильза с резьбой |
03 | Керамическая защитная гильза |
04 | Коническая защитная гильза с резьбой |
05 | Защитная гильза ромбообразной формы |
06 | Коническая защитная гильза без резьбы |
07 | Ступенчатая защитная гильза без резьбы |
08 | Ступенчатая защитная гильза с резьбой |
09 | Другое |
7. Тип присоединения защитной гильзы | |
А | Винтовое |
В | Фланцевое |
С | Сварка |
D | Вставка |
Е | Другое |
V | Вставка (цельноточеная конструкция VANSTONE) |
Фотографии общего вида термометров биметаллических WSS приведены на рисунках 1-2. Места нанесения заводского номера и знака поверки приведены на рисунке 2.
Заводской номер термометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на шкалу термометров и (или) на прикрепляемый к термометру металлический шильдик. Конструкция термометров предусматривает нанесение знака поверки на его корпус или на защитное стекло.
Пломбирование термометров не предусмотрено.

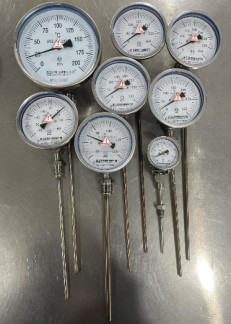

Рисунок 1 - Общий вид термометров биметаллических WSS
Место нанесения заводского номера
Исполнение корпуса со встроенными сигнализирующими устройствами
Термометр с корпусом, заполненным силиконовым маслом
Термометр с виброустойчивым исполнением корпуса
Термометр с защитной гильзой
(электроконтактами)
Рисунок 2 - Общий вид термометров биметаллических WSS с указанием места нанесения заводского номера
Метрологические и основные технические характеристики термометров биметаллических WSS приведены в таблицах 2-3
Таблица 2 - Метрологические характеристики___________________________________________
Диапазон измерений температуры (шкала)(1)(2), °С | Цена деления шкалы, °С | Пределы допускаемой абсолютной погрешности(2)(3), °С в зависимости от класса точности | |
1,0 | 1,5 | ||
от -80 до +40 | 2 | ±2,0 | ±3,0 |
от -80 до +60 | 2 | ±2,0 | ±3,0 |
от -80 до +500 | 10 | ±10,0 | ±15,0 |
от -50 до +100 | 2,5 | ±2,5 | ±3,75 |
от -50 до +200 | 2,5 | ±2,5 | ±3,75 |
от -40 до +80 | 2 | ±1,0 | ±2,0 |
от -30 до +100 | 2 | ±2,0 | ±3,0 |
от -20 до +60 | 2 | ±1,0 | ±2,0 |
от -20 до +80 | 2 | ±1,0 | ±2,0 |
от -20 до +100 | 2 | ±2,0 | ±3,0 |
от 0 до +80 | 1; 2 | ±1,0; ±2,0 | ±2,0; ±3,0 |
от 0 до +100 | 2 | ±1,0 | ±2,0 |
от 0 до +120 | 2 | ±2,0 | ±3,0 |
от 0 до +150 | 2 | ±2,0 | ±3,0 |
от 0 до +200 | 2,5; 5 | ±2,5; ±5,0 | ±3,75; ±7,5 |
от 0 до +300 | 5 | ±5,0 | ±7,5 |
от 0 до +350 | 5 | ±5,0 | ±7,5 |
от 0 до +400 | 5; 10 | ±5,0; ±10,0 | ±7,5; ±15,0 |
от 0 до +500 | 10 | ±5,0 | ±10,0 |
от 0 до +600 | 10 | ±10,0 | ±15,0 |
Примечания: (1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений (разница верхнего и нижнего пределов диапазона измерений) не менее 80 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице. (2) - Значения диапазона измерений и класса точности конкретного термометра приведены в его паспорте. (3) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности. (4) - Для термометров с сигнализирующим устройством (СУ) исполнения WSSX пределы допускаемой абсолютной погрешности срабатывания СУ не превышают пределов допускаемой абсолютной погрешности для класса точности 1,5. |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Диаметр корпуса, мм | 40; 60; 100; 150 |
Диаметр термобаллона, мм | от 5 до 12 |
Длина термобаллона, мм | от 50 до 3000 |
Масса(1), кг, не более | 5 |
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -55 до +85 95 |
Средний срок службы, лет, не менее | 5 |
Средняя наработка до отказа, ч | 40 000 |
Примечание: (1) - значение массы термометра приведено без учета защитной гильзы. |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Термометр биметаллический | WSS(1) | 1 шт. |
Руководство по эксплуатации на русском языке | - | 1 экз. |
Паспорт | - | 1 экз. |
Защитная гильза | - | 1 шт.(2) |
Примечания: (1) - исполнение в соответствии с заказом; (2) - по дополнительному заказу. |
приведены в разделе «Проведение измерений» руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя «ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD., КНР.
