| Номер в госреестре | 93188-24 |
| Наименование СИ | Комплекты для измерений соединителей коаксиальных |
| Обозначение типа СИ | КИСК-3 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз |
| Год регистрации | 2024 |
| Срок свидетельства | 12.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты для измерений соединителей коаксиальных КИСК-3,5М2 (далее - комплекты КИСК-3,5М2) предназначены для контроля и измерений основных присоединительных размеров коаксиальных соединителей сверхвысокочастотных трактов («вилка» и «розетка») тип IX и тип 3,5 мм.
Конструктивно комплект КИСК-3,5М2 состоит из калибр-пробки 4,6H11, калибр-кольца 0,9h9, калибр-кольца 0,927h9, втулки 1 с поджимным винтом, втулки 2 с поджимным винтом, втулки 3 с поджимным винтом, штыря, измерительного наконечника и индикатора часового типа с диапазоном измерений до 10 мм, зарегистрированного в федеральном информационном фонде по обеспечению единства измерений (рег. № 89335-23, 87281-22, 86614-22, 40149-08, 82404-21, 82371-21, 81400-21, 79935-20, 69935-17, 69534-17, 69468-17, 57937-14).
Составные части комплекта КИСК-3,5М2 размещаются в деревянном футляре, конструкция которого обеспечивает защиту от внешних воздействий.
Принцип действия комплекта КИСК-3,5М2 основан на реализации метода прямых измерений геометрических размеров коаксиальных соединителей СВЧ трактов.
Общий вид комплекта КИСК-3,5М2 с указанием места нанесения знака утверждения типа, заводского номера представлены на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом офсетной печати на маркировочный ярлык, расположенный на крышке футляра КИСК-3,5М2. Нанесение знака поверки и пломбировки на средство измерений не предусмотрено.
Расположение составных частей комплекта КИСК-3,5М2 в футляре приведено на рисунке 2.
Место
нанесения
знака
утверждения
типа
Место
нанесения
заводского
номера

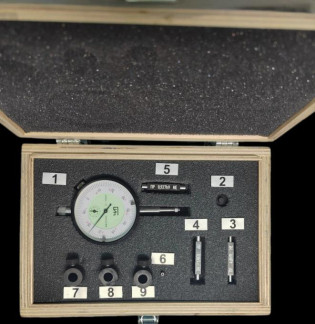

Рисунок 1 - Внешний вид комплекта КИСК-3,5М2 (в футляре) с обозначением мест нанесения знака утверждения типа и заводского номера

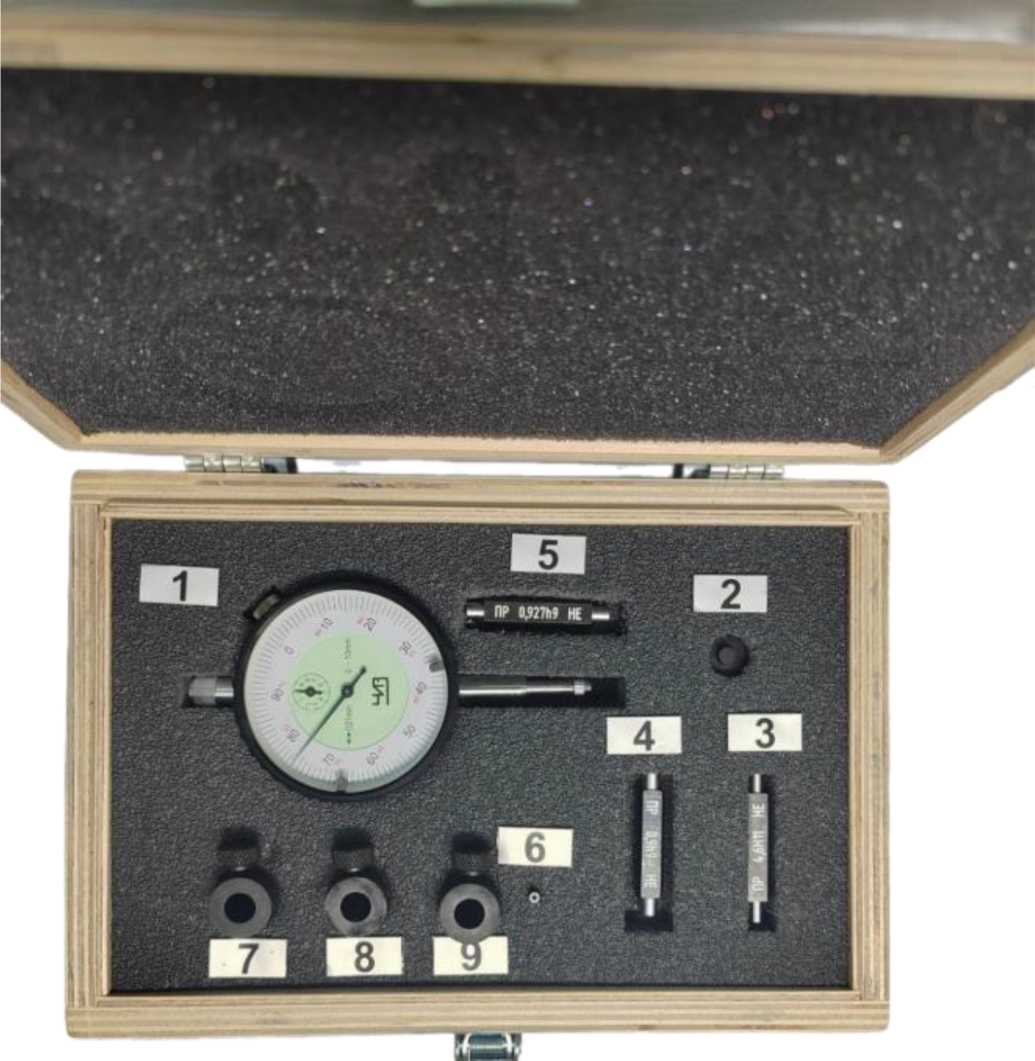

1 - индикатор часового типа; 2 - штырь; 3 - калибр-пробка 4,6H11;
4 - калибр-кольцо 0,9h9; 5 - калибр-кольцо 0,927h9; 6 -наконечник измерительный;
7 - втулка 1 с поджимным винтом; 8 - втулка 2 с поджимным винтом;
9 - втулка 3 с поджимным винтом
Рисунок 2 - Расположение составных частей комплекта КИСК-3,5М2 в футляре
Таблица 1 - Метрологические характеристики
| Наименование и обозначение изделия | Наименование характеристики | Значение |
| Калибр-пробка 4,6H11 МГФК.401421.003 | Диаметр, мм: - со стороны маркировки ПР - со стороны маркировки НЕ | 4,614-0,004 4,678-0,004 |
| Калибр-кольцо 0,9h9 МФРН.401431.001 | Внутренний диаметр, мм: - со стороны маркировки ПР - со стороны маркировки НЕ | 0,894+0,003 0,873+0,003 |
| Калибр-кольцо 0,927h9 МФРН.401431.002 | Внутренний диаметр, мм: - со стороны маркировки ПР - со стороны маркировки НЕ | 0 921+0,003 0,901+0,003 |
| Втулка МГФК.713352.023 | Диаметр отверстия, мм | g+0,036 |
| Внешний диаметр, мм | 4 6-0,01 ч, и-0,04 | |
| Втулка МГФК.713352.024 | Диаметр отверстия, мм | g+0,036 |
| Внешний диаметр, мм | 5-0,048 | |
| Втулка МФРН.713354.005 | Диаметр отверстия, мм | g+0,036 |
| Внешний диаметр, мм | 5,5-0,1 | |
| Наконечник измерительный МГФК.715521.005 | Диаметр отверстия, мм | 1+0,1 |
| Диаметр внешний, мм | 3-0,12 | |
| Штырь МГФК.713311.035 | Диаметр внешний, мм | 4 6-0,03 ^, и-0,06 |
| Индикатор часового типа | Диапазон измерений, мм | от 0 до 10 |
| Погрешность измерений, мм | ±0,02 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °C | от + 15 до + 25 |
| Масса, кг, не более | 1,5 |
| Габаритные размеры, мм, не более: | |
| длина | 230 |
| ширина | 160 |
| высота | 110 |
наносится методом офсетной печати на маркировочный ярлык, расположенный на крышке футляра и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Таблица 3 - Комплектность КИСК-3,5М2
| Наименование | Обозначение | Количество |
| Калибр-пробка 4,6H11 | МГФК.401421.003 | 1 шт. |
| Калибр-кольцо 0,9h9 | МФРН.401431.001 | 1 шт. |
| Калибр-кольцо 0,927h9 | МФРН.401431.002 | 1 шт. |
| Втулка | МГФК.713352.023 | 1 шт. |
| Втулка | МГФК.713352.024 | 1 шт. |
| Втулка | МФРН.713354.005 | 1 шт. |
| Наконечник измерительный | МГФК.715521.005 | 1 шт. |
| Штырь | МГФК.713311.035 | 1 шт. |
| Винт поджимной | МГФК.758156.093 | 3 шт. |
| Индикатор часового типа | — | 1 шт. |
| Футляр | МФРН.323361.022 | 1 шт. |
| Комплекты для измерений соединителей коаксиальных КИСК-3,5М2. Руководство по эксплуатации | МФРН.401121.004 РЭ | 1 компл. |
| Комплекты для измерений соединителей коаксиальных КИСК-3,5М2. Паспорт | МФРН.401121.004 ПС | 1 компл. |
приведены в разделе 2 «Использование по назначению» документа МФРН.401121.004 РЭ. «Комплекты для измерений соединителей коаксиальных КИСК-3,5М2. Руководство по эксплуатации».
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры
Приказ Росстандарта от 15 августа 2022 г. № 2018 «О внесении изменений в Государственную поверочную схему для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденную приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840»;
МФРН.401121.004 ТУ «Комплект для измерений соединителей коаксиальных КИСК-3,5М2. Технические условия».
