| Номер в госреестре | 93189-24 |
| Наименование СИ | Комплекты для измерений соединителей коаксиальных |
| Обозначение типа СИ | КИСК-7М2 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз |
| Год регистрации | 2024 |
| Срок свидетельства | 12.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты для измерений соединителей коаксиальных КИСК-7М2 (далее - комплекты КИСК-7М2) предназначены для контроля и измерений основных присоединительных размеров коаксиальных соединителей сверхвысокочастотных (СВЧ) трактов («вилка» и «розетка») тип III и тип N в трактах с волновым сопротивлением 50 Ом.
Конструктивно комплект КИСК-7М2 состоит из измерителя несоосности; меры соосности 7/3,04; калибр-кольца 8,04h9; калибр-пробки 8,06H9; калибр-кольца 1,7h9; калибр-кольца 1,664h9; втулки 9 с поджимным винтом; втулки 5,2 с поджимным винтом; двух измерительных наконечников; цанги 7/3,04; планки; индикатора часового типа с диапазоном измерений до 10 мм, зарегистрированного в федеральном информационном фонде по обеспечению единства измерений (рег. № 89335-23, 87281-22, 86614-22, 40149-08, 8240421, 82371-21, 81400-21, 79935-20, 69935-17, 69534-17, 69468-17, 57937-14). Измеритель несоосности состоит из основания с поджимными винтами, индикатора рычажно-зубчатого с диапазоном измерений до 0,8 мм, зарегистрированного в федеральном информационном фонде по обеспечению единства измерений (рег. №36899-08, 88423-23, 78343-20, 69094-17, 68533-17, 1586-12, 1586-97, 1586-77, 1586-61).
Составные части комплекта КИСК-7М2 размещены в деревянном футляре, конструкция которого обеспечивает защиту от внешних воздействий.
Принцип действия комплекта КИСК-7М2 основан на реализации метода прямых измерений геометрических размеров коаксиальных соединителей СВЧ трактов.

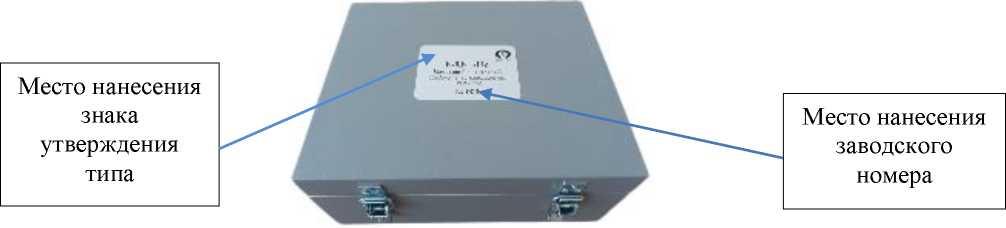

Общий вид комплекта с указанием места нанесения знака утверждения типа, заводского номера представлены на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом офсетной печати на маркировочный ярлык, расположенный на крышке футляра КИСК-7М2. Нанесение знака поверки и пломбировки на средство измерений не предусмотрено.

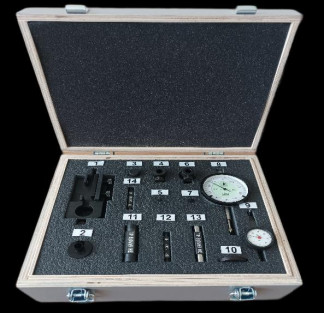

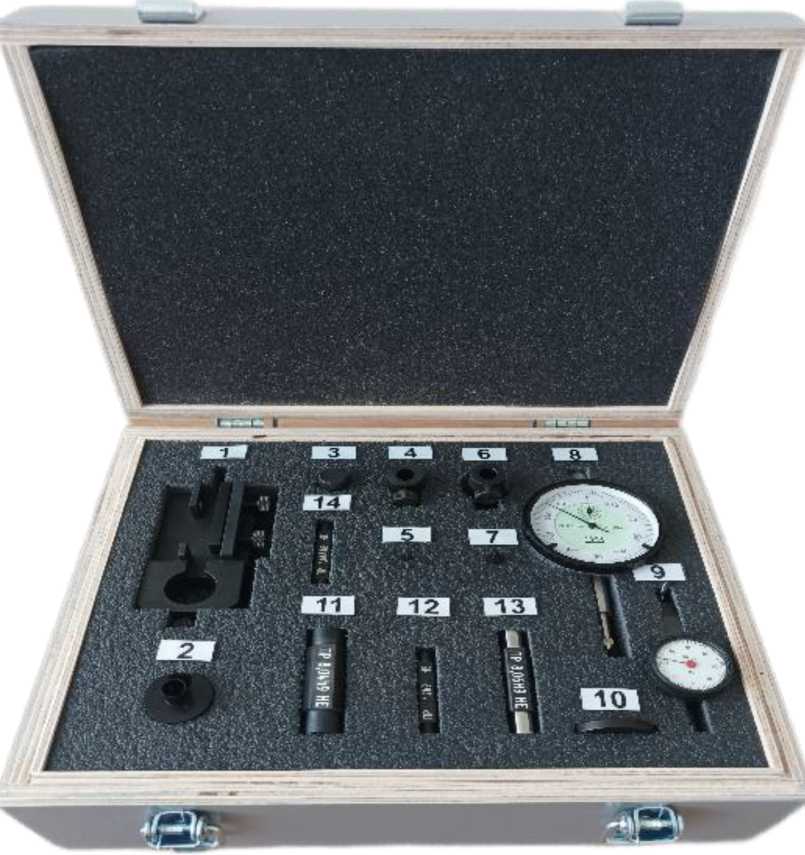

Расположение составных частей комплекта КИСК-7М2 в футляре приведено на рисунке 2.
Рисунок 1 - Внешний вид КИСК-7М2 (в футляре) с обозначением мест нанесения знака утверждения типа и заводского номера
1 - измеритель несоосности с поджимными винтами; 2 - цанга 7/3,04; 3 - мера соосности 7/3,04; 4 - втулка 5,2 с поджимным винтом; 5 - наконечник измерительный МГФК.715521.006; 6 - втулка 9 с поджимным винтом; 7 - наконечник измерительный МГФК.715175.003; 8 - индикатор часового типа; 9 - индикатор рычажно-зубчатый;
10 - планка; 11 - калибр-кольцо 8,04h9; 12 - калибр- кольцо 1,7h9; 13 - калибр-пробка 8,06H9; 14 - калибр- кольцо 1,664h9
Рисунок 2 - Расположение составных частей комплекта КИСК-7М2 в футляре
Таблица 1 - Метрологические характеристики
| Наименование и обозначение изделия | Наименование характеристики | Значение |
| Калибр-кольцо l,7h9 МГФК.401431.003 | Внутренний диаметр, мм: - со стороны маркировки ПР - со стороны маркировки НЕ | 1 694+0,003 1,673+0,003 |
| Калибр-пробка 8,06Н9 МГФК.401421.002 | Диаметр, мм: - со стороны маркировки ПР - со стороны маркировки НЕ | 8,О68-о,ооз 8,О97-о,ооз |
| Калибр-кольцо 8,04h9 МГФК.401431.002 | Внутренний диаметр, мм: - со стороны маркировки ПР - со стороны маркировки НЕ | 8,031+0,004 8,002+0,004 |
| Калибр-кольцо 1,664h9 МГФК.401431.001 | Внутренний диаметр, мм: - со стороны маркировки ПР - со стороны маркировки НЕ | 1,658+0,003 1,638+0,003 |
| Планка МГФК.711111.042 | Плоскостность, мм, не более | 0,005 |
| Втулка 5,2 МГФК.713352.025 | Диаметр отверстия, мм | 8+0,036 |
| Втулка 9 МГФК.713652.013 | Диаметр отверстия, мм | g+0,036 |
| Плоскостность, мм, не более | 0,01 | |
| Наконечник измерительный МГФК.715521.006 | Диаметр отверстия, мм | 1,8+0,14 |
| Диаметр внешний, мм | 4,5-0,18 | |
| Наконечник измерительный МГФК.753175.003 | Диаметр внешний, мм | 6-0,3 |
| Измеритель несоосности МГФК.401733.001 | Погрешность измерений несоосности, мм | ±0,03 |
| Размах показаний, мм, не более | 0,02 | |
| Мера соосности 7/3,04 МГФК.401733.004 | Диаметр стержня, мм | 1,7-0,025 |
| Индикатор часового типа | Диапазон измерений, мм | от 0 до 10 |
| Погрешность измерений, мм | ±0,02 | |
| Индикатор рычажнозубчатый | Диапазон измерений, мм | от 0 до 0,8 |
| Погрешность измерений, мм | ±0,01 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °C | от + 15 до + 25 |
| Масса, кг, не более | 2 |
| Габаритные размеры, мм, не более: | |
| длина | 270 |
| ширина | 240 |
| высота | 120 |
наносится методом офсетной печати на маркировочный ярлык, расположенный на крышке футляра и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом
Таблица 3 - Комплектность КИСК-7М2
| Наименование | Обозначение | Количество |
| Калибр-пробка 8,06H9 | МГФК.401421.002 | 1 шт. |
| Калибр-кольцо 1,664h9 | МГФК.401431.001 | 1 шт. |
| Калибр-кольцо 8,04h9 | МГФК.401431.002 | 1 шт. |
| Калибр-кольцо 1,7h9 | МГФК.401431.003 | 1 шт. |
| Измеритель несоосности | МГФК.401733.001 | 1 шт. |
| Мера соосности 7/3,04 | МГФК.401733.004 | 1 шт. |
| Планка | МГФК.711111.042 | 1 шт. |
| Втулка 5,2 | МГФК.713352.025 | 1 шт. |
| Втулка 9 | МГФК.713652.013 | 1 шт. |
| Наконечник измерительный | МГФК.715521.006 | 1 шт. |
| Цанга 7/3,04 | МГФК.723213.026 | 1 шт. |
| Наконечник измерительный | МГФК.753175.003 | 1 шт. |
| Винт поджимной | МГФК.758156.093 | 3 шт. |
| Индикатор часового типа | — | 1 шт. |
| Индикатор рычажно-зубчатый (из состава измерителя несоосности) | — | 1 шт. |
| Футляр | МФРН.323361.023 | 1 шт. |
| Комплекты для измерений соединителей коаксиальных КИСК-7М2. Руководство по эксплуатации | МФРН.401121.002 РЭ | 1 экз. |
| Комплекты для измерений соединителей коаксиальных КИСК-7М2. Паспорт | МФРН.401121.002 ПС | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа МФРН.401121.002 РЭ «Комплекты для измерений соединителей коаксиальных КИСК-7М2. Руководство по эксплуатации».
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры;
Приказ Росстандарта от 15 августа 2022 г. № 2018 «О внесении изменений в Государственную поверочную схему для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденную приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840»;
МФРН.401121.002 ТУ «Комплект для измерений соединителей коаксиальных КИСК-7М2. Технические условия».
