| Номер в госреестре | 93191-24 |
| Наименование СИ | Анализаторы вольтамперометрические |
| Обозначение типа СИ | ТА-Эколаб |
| Изготовитель | Общество с ограниченной ответственностью "Сиб-СТРИМ" (ООО "Сиб-СТРИМ"), г. Томск |
| Год регистрации | 2024 |
| Срок свидетельства | 13.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы вольтамперометрические ТА-Эколаб (далее - анализаторы) предназначены для измерений массовой концентрации электрохимически активных ионов и веществ в питьевых, природных, минеральных, технологических и сточных водах, водных растворах проб пищевых продуктов, продовольственного сырья, почв, донных отложений и других материалов.
Принцип действия анализаторов основан на измерении силы электрического тока, протекающего в цепи электрохимической ячейки, под воздействием приложенного к ее электродам потенциала. При этом величина силы тока, используемая в качестве аналитического сигнала, пропорциональна концентрации вещества в растворе, а значение потенциала характеризует природу данного вещества.
В анализаторах реализованы следующие режимы измерений: прямая, инверсионная, циклическая вольтамперометрия с постоянно-токовой, дифференциально-импульсной, квадратно-волновой разверткой поляризующего напряжения и хроноамперометрия.
Для управления анализатором и обработки результатов измерений используется программное обеспечение «VALab Professional», установленное на IBM PC-совместимый компьютер. Информационный обмен осуществляется через Bluetooth или USB соединение.
Конструктивно анализаторы представляют собой приборы настольного исполнения, имеющие три измерительных канала (электрохимических ячейки) и встроенный источник УФ-облучения.
Серийный номер в виде цифрового обозначения наносится печатным способом на маркировочную табличку, наклееную на заднюю стенку корпуса анализатора.
Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения пломб в виде наклеек на винтах крепления задней стенки анализаторов.
Общий вид анализаторов с указанием мест нанесения пломбировки и серийного номера приведен на рисунках 1, 2.
Нанесение знака поверки на корпус анализатора не предусмотрено.

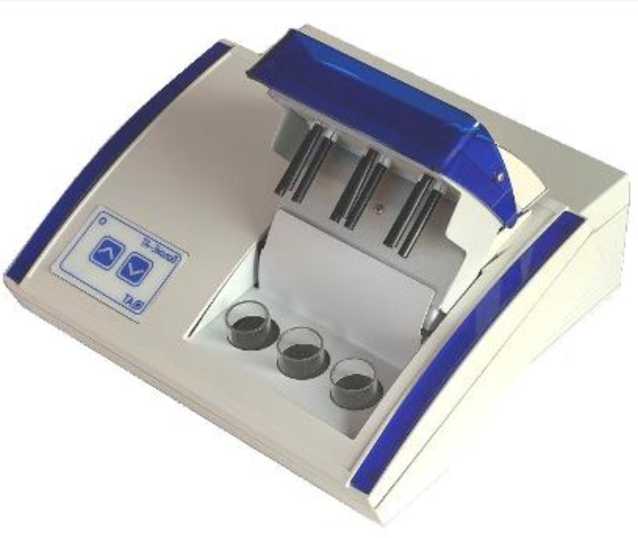

Рисунок 1 - Общий вид анализатора (вид спереди)
Место для нанесения пломбы в виде наклейки

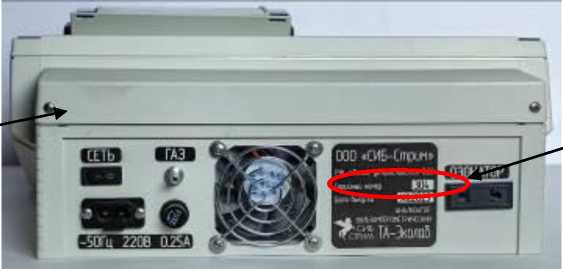

Рисунок 2 - Общий вид анализаторов (вид сзади) с указанием мест нанесения пломбировки, серийного номера
Место нанесения серийного номера
Анализаторы работают под управлением внешнего персонального компьютера (далее - ПК) с установленным программным обеспечением (ПО) VALab Professional.
Основные функции ПО:
- управление режимами работы анализатора;
- создание, редактирование методик;
- управление работой исполнительных устройств;
- отображение вольтамперограмм в реальном времени;
- автоматическое измерение величины аналитического сигнала;
- расчет концентраций определяемых ионов и веществ и показателей точности;
- архивирование результатов измерений;
- печать графиков и отчетов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий». ПО разделено на метрологически значимую часть (файл ValabMet.dll) и метрологически незначимую часть.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VALab Professional |
| Номер версии (идентификационный номер) ПО | не ниже 3.000.00 |
| Цифровой идентификатор ПО | для файла ValabMet.dll AB6B46FC04E35C9E9C5DF69F8963D5C2 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации ионов цинка, свинца, меди, кадмия, мг/дм3 | от 0,0001 до 1,0 включ. |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ионов, % | ± 20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон поляризующего напряжения, В | от -2,4 до +2,4 |
| Габаритные размеры, мм, не более - длина | 305 |
| - ширина | 280 |
| - высота | 125 |
| Масса анализатора, кг, не более | 4,0 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от +10 до +35 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Параметры электрического питания: - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, В^А, не более | 25 |
наносится на титульные листы эксплуатационной документации печатным способом.
Таблица 4 - Базовая комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор вольтамперометрический ТА-Эколаб | КДТА.414314.001 ТУ | 1 шт. |
| Электроды: рабочий - амальгамный (АмЭ); сравнения и вспомогательный -хлорсеребряный (ХСЭ) корпус для ХСЭ | КДТА.414314.11ЭР КДТА.414314.11 ЭС КДТА.414314.11 ЭСК | 4 шт. 7 шт. 3 шт. |
| Стаканчик кварцевый, объемом 20 см3 | ТУ 21-23-238-88 | 7 шт. |
| Стандартный образец состава водного раствора ионов цинка | ГСО 7837-2000 | 1 ампула |
| Стандартный образец состава водного раствора ионов кадмия | ГСО 6690-93 | 1 ампула |
| Стандартный образец состава водного раствора ионов свинца | ГСО 7877-2000 | 1 ампула |
| Стандартный образец состава водного раствора ионов меди | ГСО 7836-2000 | 1 ампула |
| Кабель питания с заземлением | IEC C13 (С7) | 1 шт. |
| Bluetooth-адаптер | IEEE 802.15 | 1 шт. |
| Руководство по эксплуатации | 414314.002 РЭ | 1 экз. |
| USB-флеш-накопитель с программным обеспечением (ПО) | USB-флеш-накопитель | 1 шт. |
| Руководство пользователя ПО | 414314.004 РП | 1экз. |
приведены в разделах 5 «Порядок работы» Руководства пользователя «Программа VaLab Professional» 414314.004 РП и 7 «Использование анализатора по назначению» руководства по эксплуатации «Анализатор вольтамперометрический ТА-Эколаб» 414314.002 РЭ.
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Г осударственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148.
