| Номер в госреестре | 93192-24 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | IGAS |
| Изготовитель | Общество с ограниченной ответственностью "ЛЕВИН ФОТОНИКС" (ООО "ЛЕВИН ФОТОНИКС"), Московская область, г. Фрязино |
| Год регистрации | 2024 |
| Срок свидетельства | 13.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы IGAS (далее - газоанализаторы) предназначены для измерений концентраций взрывоопасных газов и паров, кислорода, диоксида углерода, токсичных газов в воздухе рабочей зоны промышленных помещений и открытых пространств промышленных объектов, технологических газовых средах.
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (сенсоров), в аналоговую, цифровую или дискретную форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора и (или) передачу их внешнему компьютеру и другим контрольно-приемным и (или) регистрирующим устройствам и (или) исполнительным механизмам.
Газоанализаторы выпускаются в трех модификациях B, TQN, TQD - в зависимости от типа корпуса, функционального исполнения и контролируемых газов.
Структура условного обозначения газоанализаторов модификации IGAS В:
IGAS В -Х1-Х2-Х3-Х4, где
IGAS В - модификация
Х1 - указывается химическая формула определяемого компонента;
Х2 - указывается верхний предел диапазона измерений и единицы измерения;
Х3 - указывается резьба подключения кабельных вводов:
1 - 1/2” NPT.
Х4 - блок реле:
0 - нет;
1 - имеется.
Структура условного обозначения газоанализаторов модификаций IGAS TQD, IGAS TQN:
IGAS TQN (TQD) -Х1-Х2-Х3-Х4- Х5-Х6, где
IGAS TQD - модификация с окном (с дисплеем);
IGAS TQN - модификация без окна (без дисплея);
Х1 - указывается химическая формула определяемого компонента;
Х2 - указывается верхний предел диапазона измерений и единицы измерения;
Х3 - указывается резьба подключения кабельных вводов:
1 - 1/2” NPT;
2 - 3/4” NPT;
3 - М20х1,5.
Х4 - блок реле:
0 - нет;
1 - имеется.
Х5 - HART протокол:
0 - нет;
1 - имеется.
Х6 - материал корпуса:
0 - литой алюминий;
1 - нержавеющая сталь.
Газоанализаторы представляют собой одноканальные стационарные приборы непрерывного действия.
Газоанализаторы модификаций TQD и TQN могут комплектоваться сенсорами следующих типов: оптический, полупроводниковый, термокаталитический,
фотоионизационный, электрохимический.
Газоанализаторы модификации B могут комплектоваться сенсорами следующих типов: оптический, термокаталитический, электрохимический.
Метод отбора пробы диффузионный. По отдельному заказу газоанализаторы могут комплектоваться системой принудительного пробоотбора и пробоподготовки.
Газоанализаторы осуществляют выдачу унифицированного токового сигнала от 4 до 20 мА (опционно HART протокол для модификаций TQD и TQN) и/или интерфейсный выход RS-485, индикацию измеренного значения концентрации контролируемого газа на цифровом табло для модификации TQD, выдачу управляющих сигналов типа «сухой контакт» для соответствующей модификации, световую сигнализацию о превышении порогов срабатывания для соответствующих модификаций.
Газоанализаторы могут выпускаться по отдельному заказу в исполнении с модулем беспроводной передачи данных и аккумуляторной батареей.
В стандартной комплектации газоанализаторы выпускаются в корпусе из литого алюминия. Газоанализаторы модификаций TQD и TQN могут выпускаться в корпусе из нержавеющей стали.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение объемной доли, массовой и довзрывоопасной концентрации определяемого компонента;
- сигнализацию о превышении заданных пороговых значений концентрации определяемого компонента;
- самодиагностику;
- модификации TQD и TQN имеют функции сохранения журнала событий, включая пиковые значения концентрации определяемого компонента, тип и длительность события, время, прошедшее с момента регистрации тревоги.
Общий вид газоанализаторов приведен на рисунках 1 - 4.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Газоанализаторы имеют серийные номера, которые наносятся
на идентификационную табличку (рисунок 5), расположенную на задней панели прибора, методом фотохимпечати в виде цифрового обозначения.
Пломбирование от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид газоанализаторов IGAS модификации B
Рисунок 3 - Общий вид газоанализаторов IGAS модификации TQD в корпусе из литого алюминия
Рисунок 2 - Общий вид газоанализаторов IGAS модификации TQN

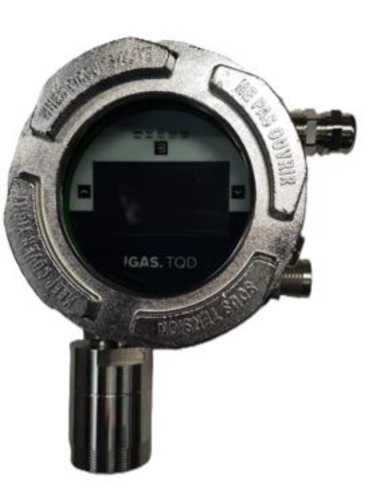

Рисунок 4 - Общий вид газоанализаторов IGAS модификации TQD в корпусе из нержавеющей стали
Место нанесениязнака утверждения типа
Г азоанализатор
IGAS в - x-x-x-x vex:: 248 Рмакс: 2.5Вт
Место нанесения серийногономера
1Ех db IIC Тб Gb X Ex tb IIIC T85’C Db X -40"C s Ta <+60"C IP65
Серийный №ХХХХХ
Дата: ХХ.ХХХХ
ООО «ПРОММАЦ1 ТЕСТ Инжиниринг» № ЕАЭС RU С RU АЖ58 В 04795:23
ООО «Левин Фотонико
Сделано в России
Место нанесения серийного номера
Место нанесениязнака
утверждения типа
утверждения типа

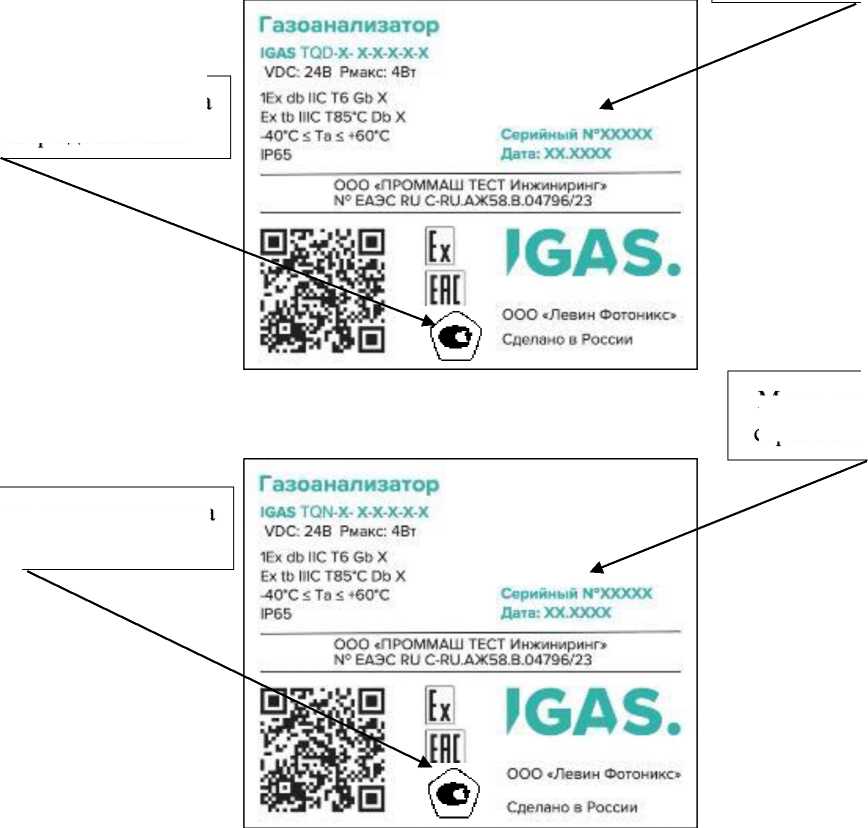

Рисунок 5 - Идентификационная табличка
Место нанесения серийного номера
Место нанесениязнака
Газоанализаторы имеют встроенное программное обеспечение и имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IGAS B TQ |
| Номер версии (идентификационный номер) ПО, не ниже | 2.1 |
| Цифровой идентификатор ПО | - |
Основные метрологические характеристики газоанализаторов приведены в таблицах 2 - 6.
Таблица 2 - Метрологические характеристики газоанализаторов с термокаталитическим сенсором
| Определяемый компонент | Диапазон измерений довзрывоопасных концентраций, % НКПР (объемной доли, %) | Пределы доп основной пог | ускаемой решности | |
| абсолютная, % НКПР (объемная доля, %) | относитель ная, % | |||
| Аммиак (ЫНз) | от 0 до 100 (от 0 до 15) | ±5 (±0,75) | - | |
| Ацетилен (C2H2) | от 0 до 100 (от 0 до 2,30) | ±5 (±0,115) | - | |
| Ацетон (СзНвО) | от 0 до 100 (от 0 до 2,5) | ±5 (±0,125) | - | |
| Бензол (СбНб) | от 0 до 100 (от 0 до 1,2) | от 0 до 50 включ. (от 0 до 0,6 включ.) | ±5 (±0,06) | - |
| св. 50 до 100 (св. 0,6 до 1,2) | - | ±10 | ||
| 1,3-бутадиен (дивинил) (С.Нб) | от 0 до 100 (от 0 до 1,4) | от 0 до 50 включ. (от 0 до 0,7 включ.) | ±5 (±0,07) | - |
| св. 50 до 100 (св. 0,7 до 1,4) | - | ±10 | ||
| Определяемый компонент | Диапазон измерений довзрывоопасных концентраций, % НКПР (объемной доли, %) | Пределы доп основной пог | ускаемой решности | |
| абсолютная, % НКПР (объемная доля, %) | относитель ная, % | |||
| Бутан (н-бутан) (C4H10) | от 0 до 100 (от 0 до 1,4) | от 0 до 50 включ. (от 0 до 0,7 включ.) | ±3 (±0,042) | - |
| св. 50 до 100 (св. 0,7 до 1,4) | - | ±5 | ||
| Бутанол (н-бутанол) (C4H9OH) | от 0 до 100 (от 0 до 1,4) | от 0 до 50 (от 0 до 0,7 включ.) | ±5 (±0,07) | - |
| св. 50 до 100 (св. 0,7 до 1,4) | - | ±10 | ||
| Изобутилен (i-C4Hs) | от 0 до 100 (от 0 до 1,6) | от 0 до 50 включ. (от 0 до 0,8 включ.) | ±5 (±0,08) | - |
| св. 50 до 100 (св. 0,8 до 1,6) | - | ±10 | ||
| Водород (H2) | от 0 до 100 (от 0 до 4) | от 0 до 50 включ. (от 0 до 2 включ.) | ±5 (±0,2) | - |
| св. 50 до 100 (св. 2 до 4) | - | ±10 | ||
| Гексан (н-гексан) (СвНм) | от 0 до 100 (от 0 до 1) | от 0 до 50 включ. (от 0 до 0,5 включ.) | ±3 (±0,03) | - |
| св. 50 до 100 (св. 0,5 до 1) | - | ±5 | ||
| Гептан (н-гептан) (C?Hie) | от 0 до 100 (от 0 до 0,85) | от 0 до 50 включ. (от 0 до 0,425 включ.) | ±5 (±0,043) | - |
| св. 50 до 100 (св. 0,425 до 0,85) | - | ±10 | ||
| Диметилбензол CsHio | от 0 до 100 (от 0 до 1) | ±5 (±0,05) | - | |
| 1,2-диметилбензол (о-ксилол) (o-CsHio) | от 0 до 100 (от 0 до 1) | ±5 (±0,05) | - | |
| 1,3 -диметилбензол (м-ксилол) (m-CsHio) | от 0 до 100 (от 0 до 1) | ±5 (±0,05) | - | |
| 1,4-диметилбензол (п-ксилол) (p-CsHio) | от 0 до 100 (от 0 до 0,9) | ±5 (±0,045) | - | |
| Бутилен (C4H8) | от 0 до 100 (от 0 до 1,7) | ±5 (±0,09) | - | |
| Изопропиловый спирт (СзН8О) | от 0 до 100 (от 0 до 2) | ±5 (±0,1) | - | |
| Определяемый компонент | Диапазон измерений довзрывоопасных концентраций, % НКПР (объемной доли, %) | Пределы доп основной пог | ускаемой решности | |
| абсолютная, % НКПР (объемная доля, %) | относитель ная, % | |||
| Диметиловый эфир (C2H6O) | от 0 до 100 (от 0 до 2,7) | ±5 (±0,14) | - | |
| Метан (CH4) | от 0 до 100 (от 0 до 4,4) | от 0 до 50 включ. (от 0 до 2,2 включ.) | ±3 (±0,132) | - |
| св. 50 до 100 (св. 2,2 до 4,4) | - | ±5 | ||
| Метанол (СНзОН) | от 0 до 100 (от 0 до 6) | ±5 (±0,3) | - | |
| Октан (н-октан) (CsHis) | от 0 до 100 (от 0 до 0,8) | ±5 (±0,04) | - | |
| Пентан (C5H12) | от 0 до 100 (от 0 до 1,1) | от 0 до 50 включ. (от 0 до 0,55 включ.) | ±3 (±0,033) | - |
| св. 50 до 100 (св. 0,55 до 1,1) | - | ±5 | ||
| Пропан (СзНв) | от 0 до 100 (от 0 до 1,7) | от 0 до 50 включ. (от 0 до 0,85 включ.) | ±3 (±0,051) | - |
| св. 50 до 100 (св. 0,85 до 1,7) | - | ±5 | ||
| Пропилен (СзНв) | от 0 до 100 (от 0 до 2) | от 0 до 50 включ. (от 0 до 1 включ.) | ±5 (±0,1) | - |
| св. 50 до 100 (св. 1 до 2) | - | ±10 | ||
| Стирол (CsHs) | от 0 до 100 (от 0 до 1) | ±5 (±0,05) | - | |
| Сумма углеводородов CxHy (по метану) | от 0 до 100 (от 0 до 4,4) | от 0 до 50 включ. (от 0 до 2,2 включ.) | ±3 (±0,132) | - |
| св. 50 до 100 (св. 2,2 до 4,4) | - | ±5 | ||
| Сумма углеводородов CxHy (по пропану) | от 0 до 100 (от 0 до 1,7) | от 0 до 50 включ. (от 0 до 0,85 включ.) | ±3 (±0,051) | - |
| св. 50 до 100 (св. 0,85 до 1,7) | - | ±5 | ||
| Сумма углеводородов CxHy (по гексану) | от 0 до 100 (от 0 до 1) | от 0 до 50 включ. (от 0 до 0,5 включ.) | ±3 (±0,03) | - |
| св. 50 до 100 (св. 0,5 до 1) | - | ±5 | ||
| Определяемый компонент | Диапазон измерений довзрывоопасных концентраций, % НКПР (объемной доли, %) | Пределы доп основной пог | ускаемой решности | |
| абсолютная, % НКПР (объемная доля, %) | относитель ная, % | |||
| Толуол (метилбензол) (СбН5СНз) | от 0 до 100 (от 0 до 1) | ±5 (±0,05) | - | |
| Циклогексан (CJ li.>) | от 0 до 100 (от 0 до 1) | ±5 (±0,05) | - | |
| Циклопентан (CsHio) | от 0 до 100 (от 0 до 1,4) | ±5 (±0,07) | - | |
| Этан (C2H6) | от 0 до 100 (от 0 до 2,4) | от 0 до 50 включ. (от 0 до 1,2 включ.) | ±3 (±0,072) | - |
| св. 50 до 100 (св. 1,2 до 2,4) | - | ±5 | ||
| Этанол (этиловый спирт) (C2H5OH) | от 0 до 100 (от 0 до 3,1) | от 0 до 50 включ. (от 0 до 1,55 включ.) | ±5 (±0,16) | - |
| св. 50 до 100 (св. 1,55 до 3,1) | - | ±10 | ||
| Этилацетат (C4H8O2) | от 0 до 100 (от 0 до 2) | ±5 (±0,1) | - | |
| Этилен (C2H4) | от 0 до 100 (от 0 до 2,3) | от 0 до 50 включ. (от 0 до 1,15 включ.) | ±3 (±0,069) | - |
| св. 50 до 100 (св. 1,15 до 2,3) | - | ±5 | ||
| Ацетальдегид (СНзСНО) | от 0 до 100 (от 0 до 2,6) | от 0 до 50 включ. (от 0 до 1,3 включ.) | ±5 (±0,13) | - |
| св. 50 до 100 (св. 1,3 до 2,6) | - | ±10 | ||
| Бутилацетат (С6Н12О2) | от 0 до 100 (от 0 до 1,2) | ±5 (±0,06) | - | |
| Нонан (С9Н20) | от 0 до 100 (0 до 0,7) | ±5 (±0,035) | - | |
| 2-бутанон (С4Н8О) | 0 до 100 (от 0 до 1,5) | ±5 (±0,075) | - | |
Таблица 3 - Метрологические характеристики газоанализаторов с оптическим сенсором
| Определяемый компонент | Диапазон измерений довзрывоопасных концентраций, % НКПР (объемной доли, %, млн-1) | Пределы допускаемой основной погрешности | ||
| абсолютная, % НКПР (объемная доля, %) | относительная, % | |||
| Диоксид углерода (CO) | от 0 до 5 % | от 0 до 2 % включ. | ±0,2 | - |
| св. 2 до 5 % | - | ±10 | ||
| от 0 до 0,5 % (от 0 до 5000 млн-1) | ±0,2 (±2000 млн-1) | |||
| 1,3-бутадиен (дивинил) (C4H6) | от 0 до 100 (от 0 до 1,4) | от 0 до 50 включ. (от 0 до 0,7 включ.) | ±5 (±0,07) | - |
| св. 50 до 100 (св. 0,7 до 1,4) | - | ±10 | ||
| Бутан (н-бутан) (C4H10) | от 0 до 100 (от 0 до 1,4) | от 0 до 50 включ. (от 0 до 0,7 включ.) | ±3 (±0,042) | - |
| св. 50 до 100 (св. 0,7 до 1,4) | - | ±5 | ||
| Гексан (н-гексан) (GH14) | от 0 до 100 (от 0 до 1) | от 0 до 50 включ. (от 0 до 0,5 включ.) | ±3 (±0,03) | - |
| св. 50 до 100 (св. 0,5 до 1) | - | ±5 | ||
| Метан (CH4) | от 0 до 100 (от 0 до 4,4) | от 0 до 50 включ. (от 0 до 2,2 включ.) | ±3 (±0,132) | - |
| св. 50 до 100 (св. 2,2 до 4,4) | - | ±5 | ||
| Пентан (C5H12) | от 0 до 100 (от 0 до 1,1) | от 0 до 50 включ. (от 0 до 0,55 включ.) | ±3 (±0,033) | - |
| св. 50 до 100 (св. 0,55 до 1,1) | - | ±5 | ||
| Пропан (СзНв) | от 0 до 100 (от 0 до 1,7) | от 0 до 50 включ. (от 0 до 0,85 включ.) | ±3 (±0,051) | - |
| св. 50 до 100 (св. 0,85 до 1,7) | - | ±5 | ||
| Сумма углеводородов CxHy (по метану) | от 0 до 100 (от 0 до 4,4) | от 0 до 50 включ. (от 0 до 2,2 включ.) | ±3 (±0,132) | - |
| св. 50 до 100 (св. 2,2 до 4,4) | - | ±5 | ||
| Определяемый компонент | Диапазон измерений довзрывоопасных концентраций, % НКПР (объемной доли, %, млн- 1) | Пределы допускаемой основной погрешности | ||
| абсолютная, % НКПР (объемная доля, %) | относительная, % | |||
| Сумма углеводородов CxHy (по пропану) | от 0 до 100 (от 0 до 1,7) | от 0 до 50 включ. (от 0 до 0,85 включ.) | ±3 (±0,051) | - |
| св. 50 до 100 (св. 0,85 до 1,7) | - | ±5 | ||
| Сумма углеводородов (CxHy) (по гексану) | от 0 до 100 (от 0 до 1) | от 0 до 50 включ. (от 0 до 0,5 включ.) | ±3 (±0,03) | - |
| св. 50 до 100 (св. 0,5 до 1) | - | ±5 | ||
Таблица 4 - Метрологические характеристики газоанализаторов с электрохимическим сенсором
| Определяемый компонент | Диапазон измерений объемной доли, млн ', (%) (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности | ||
| абсолютная, объемная доля, млн ', (%) (массовая концентрация, мг/м3) | относительная, % | |||
| Аммиак (ЫНз) | от 0 до 50 (от 0 до 35,5) | от 0 до 10 включ. (от 0 до 7,1 включ.) | ±2 (±1,4) | - |
| св. 10 до 50 (св. 7,1 до 35,5) | - | ±20 | ||
| Аммиак (ЫНз) | от 0 до 100 (от 0 до 71) | от 0 до 10 включ. (от 0 до 7,1 включ.) | ±2 (±1,4) | - |
| св. 10 до 100 (св. 7,1 до 71) | - | ±20 | ||
| Аммиак (ЫНз) | от 0 до 250 (от 0 до 177,5) | от 0 до 10 включ. (от 0 до 7,1 включ.) | ±2 (±1,4) | - |
| св. 10 до 250 (св. 7,1 до 177,5) | - | ±20 | ||
| Аммиак (ЫНз) | от 0 до 1000 (от 0 до 710) | от 0 до 100 включ. (от 0 до 71 включ.) | ±15 (±10,6) | - |
| св. 100 до 1000 (св. 71 до 710) | - | ±15 | ||
| Определяемый компонент | Диапазон измерений объемной доли, млн ', (%) (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности | ||
| абсолютная, объемная доля, млн ', (%) (массовая концентрация, мг/м3) | относительная, % | |||
| Водород (H2) | от 0 до 500 (от 0 до 42) | от 0 до 100 включ. (от 0 до 8,4 включ.) | ±10 (±0,84) | - |
| св. 100 до 500 (св. 8,4 до 42) | - | ±10 | ||
| Водород (H2) | от 0 до 1000 (от 0 до 84) | от 0 до 100 включ. (от 0 до 8,4 включ.) | ±10 (±0,84) | - |
| св. 100 до 1000 (св. 8,4 до 84) | - | ±10 | ||
| от 0 до 2000 (от 0 до 168) | от 0 до 100 включ. (от 0 до 8,4 включ.) | ±10 (±0,84) | - | |
| св. 100 до 2000 (св. 8,4 до 168) | - | ±10 | ||
| Кислород (О2) | от 0 до 25 % | ±0,4 % | - | |
| Диоксид азота (NO2) | от 0 до 30 (от 0 до 57,3) | от 0 до 1 включ. (от 0 до 2 включ.) | ±0,2 (±0,4) | - |
| св. 1 до 30 (св. 2 до 57,3) | - | ±20 | ||
| Диоксид серы (SO2) | от 0 до 10 (от 0 до 26,6) | от 0 до 3,8 включ. (от 0 до 10 включ.) | ±0,76 (±2) | - |
| св. 3,8 до 10 (св. 10 до 26,6) | - | ±20 | ||
| Моносилан (SiH4) | от 0 до 1 (от 0 до 1,3) | от 0 до 0,5 включ. (от 0 до 0,7 включ.) | ±0,3 (±0,4) | - |
| св. 0,5 до 1 (св. 0,7 до 1,3) | - | ±20 | ||
| Озон (Оз) | от 0 до 1 (от 0 до 2) | от 0 до 0,5 включ. (от 0 до 1 включ.) | ±0,1 (±0,2) | - |
| св. 0,5 до 1 (св. 1 до 2) | - | ±20 | ||
| от 0 до 5 (от 0 до 9,95) | от 0 до 1 включ. (от 0 до 2 включ.) | ±0,3 (±0,6) | - | |
| св. 1 до 5 (св. 2 до 9,95) | - | ±20 | ||
| Определяемый компонент | Диапазон измерений объемной доли, млн ', (%) (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности | ||
| абсолютная, объемная доля, млн ', (%) (массовая концентрация, мг/м3) | относительная, % | |||
| Оксид азота (NO) | от 0 до 50 (от 0 до 63) | от 0 до 4 включ. (от 0 до 5 включ.) | ±0,8 (±1) | - |
| св. 4 до 50 (св. 5 до 63) | - | ±20 | ||
| Оксид азота (NO) | от 0 до 250 (от 0 до 312) | от 0 до 50 включ. (от 0 до 62,4 включ.) | ±10 (±12,5) | - |
| св. 50 до 250 (св. 62,4 до 312) | - | ±20 | ||
| Оксид углерода (CO) | от 0 до 300 (от 0 до 348,5) | от 0 до 17,2 включ. (от 0 до 20 включ.) | ±1,72 (±2) | - |
| св. 17,2 до 300 (св. 20 до 348,5) | - | ±10 | ||
| от 0 до 500 (от 0 до 582,2) | от 0 до 40 включ. (от 0 до 46,6 включ.) | ±4 (±4,6) | - | |
| св. 40 до 500 (св. 46,6 до 582,2) | - | ±10 | ||
| от 0 до 1000 (от 0 до 1164,4) | от 0 до 100 включ. (от 0 до 116,4 включ.) | ±10 (±11,6) | - | |
| св. 100 до 1000 (св. 116,4 до 1164,4) | - | ±10 | ||
| Сероводород (H2S) | от 0 до 20 (от 0 до 28,3) | от 0 до 7,1 включ. (от 0 до 10 включ.) | ±1,42 (±2) | - |
| св. 7,1 до 20 (св. 10 до 28,3) | - | ±20 | ||
| от 0 до 50 (от 0 до 70,8) | от 0 до 7,1 включ. (от 0 до 10 включ.) | ±1,42 (±2) | - | |
| св. 7,1 до 50 (св. 10 до 70,8) | - | ±20 | ||
| Определяемый компонент | Диапазон измерений объемной доли, млн ', (%) (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности | ||
| абсолютная, объемная доля, млн ', (%) (массовая концентрация, мг/м3) | относительная, % | |||
| Сероводород (H2S) | от 0 до 100 (от 0 до 141,4) | от 0 до 7,1 включ. (от 0 до 10 включ.) | ±1,42 (±2) | - |
| св. 7,1 до 100 (св. 10 до 141,4) | - | ±20 | ||
| Сероводород (H2S) | от 0 до 120 (от 0 до 169,7) | от 0 до 7,1 включ. (от 0 до 10 включ.) | ±1,42 (±2) | - |
| св. 7,1 до 120 (св. 10 до 169,7) | - | ±20 | ||
| Сероводород(H2S) | от 0 до 250 (от 0 до 353,5) | от 0 до 7,1 включ. (от 0 до 10 включ.) | ±1,42 (±2) | - |
| св. 7,1 до 250 (св. 10 до 353,5) | - | ±20 | ||
| Сероводород (H2S) | от 0 до 500 (от 0 до 706,9) | от 0 до 14,2 включ. (от 0 до 20 включ.) | ±2,84 (±4) | - |
| св. 14,2 до 500 (св. 20 до 706,9) | - | ±20 | ||
| Синильная кислота (цианистый водород) (HCN) | от 0 до 30 (от 0 до 33,7) | от 0 до 0,27 включ. (от 0 до 0,3 включ.) | ±0,05 (±0,06) | - |
| св. 0,27 до 30 (св. 0,3 до 33,7) | - | ±20 | ||
| Формальдегид (СН2О) | от 0 до 10 (от 0 до 12,5) | от 0 до 0,4 включ. (от 0 до 0,5 включ.) | ±0,08 (±0,1) | - |
| св. 0,4 до 10 (св. 0,5 до 12,5) | - | ±20 | ||
| Фосфин (РНз) | от 0 до 10 (от 0 до 14) | от 0 до 0,1 включ. (от 0 до 0,14 включ.) | ±0,02 (±0,03) | - |
| св. 0,1 до 10 (св. 0,14 до 14) | - | ±20 | ||
| Фтор (F2) | от 0 до 5 (от 0 до 7,98) | от 0 до 1 включ. (от 0 до 1,6 включ.) | ±0,2 (±0,3) | - |
| св. 1 до 5 (св. 1,6 до 7,98) | - | ±20 | ||
| Определяемый компонент | Диапазон измерений объемной доли, млн ', (%) (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности | ||
| абсолютная, объемная доля, млн ', (%) (массовая концентрация, мг/м3) | относительная, % | |||
| Фтороводород (HF) | от 0 до 10 (от 0 до 8,3) | от 0 до 0,6 включ. (от 0 до 0,5 включ.) | ±0,12 (±0,1) | - |
| св. 0,6 до 10 (св. 0,5 до 8,3) | - | ±20 | ||
| Хлор (CI2) | от 0 до 10 (от 0 до 29,7) | от 0 до 1 включ. (от 0 до 2,97 включ.) | ±0,05 (±0,15) | - |
| св. 1 до 10 (св. 2,97 до 29,7) | - | ±20 | ||
| Хлороводород (HCl) | от 0 до 25 (от 0 до 37,8) | от 0 до 3,3 включ. (от 0 до 5 включ.) | ±0,66 (±1) | - |
| св. 3,3 до 25 (св. 5 до 37,8) | - | ±20 | ||
| Этиленоксид (C2H4O) | от 0 до 20 (от 0 до 36,6) | от 0 до 2 включ. (от 0 до 3,7 включ.) | ±0,2 (±0,4) | - |
| св. 2 до 20 (св. 3,7 до 36,6) | - | ±10 | ||
| Этиленоксид (C2H4O) | от 0 до 100 (от 0 до 183) | от 0 до 50 включ. (от 0 до 91,6 включ.) | ±5 (±9,2) | - |
| св. 50 до 100 (св. 91,6 до 183,1) | - | ±10 | ||
| Арсин AsH3 | от 0,1 до 1 | - | ±20 | |
| Трифторид бора BF3 (поверочный компонент HF) | от 0,1 до 10 | - | ±20 | |
| Трихлорид бора ВС1з (поверочный компонент HCl) | от 0,1 до 25 | - | ±20 | |
| Дихлорсилан S1H2CI2 (поверочный компонент HCl) | от 0,1 до 25 | - | ±20 | |
| Дисилан Si2H6(поверочный компонент SiH4) | от 0,1 до 15 | - | ±20 | |
| Герман GeH4 (поверочный компонент SiH4) | от 0,1 до 1 | - | ±20 | |
| Определяемый компонент | Диапазон измерений объемной доли, млн-1, (%) (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности | |
| абсолютная, объемная доля, млн ', (%) (массовая концентрация, мг/м3) | относительная, % | ||
| Метилсилан CH3SiH3 (по SiH4) | от 0,1 до 1 | - | ±20 |
| Оксид диазота N2O (поверочный компонент NO2) | от 0,1 до 30 | - | ±20 |
| Тетрахлорид кремния SiCh (поверочный компонент HCl) | от 0,1 до 25 | - | ±20 |
| Тетрафторид кремния SiF4 (поверочный компонент HF) | от 0,1 до 10 | - | ±20 |
| Дифторид серы SF4 (поверочный компонент HF) | от 0,1 до 10 | - | ±20 |
| Трихлорсилан HSiCl3 (поверочный компонент HCl) | от 0,1 до 15 | - | ±20 |
| Фторид вольфрама WF6 (поверочный компонент HF) | от 0,1 до 10 | - | ±20 |
| Диборан В2Н6 (поверочный компонент РНз) | от 0,1 до 1 | - | ±20 |
| Азотная кислота (HNO3) (поверочный компонент NO2) | от 0,1 до 30 | - | ±20 |
| Диметилсилан (C2SiH8) (поверочный компонент SiH4) | от 0,1 до 1 | - | ±20 |
| Триметилсилан (СН>)з8Ш (поверочный компонент SiH4) | от 0,1 до 15 | - | ±20 |
| Пентафторид фосфора (PF5) (поверочный компонент HF) | от 0,1 до 10 | - | ±20 |
| Определяемый компонент | Диапазон измерений объемной доли, млн ', (%) (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности | |
| абсолютная, объемная доля, млн ', (%) (массовая концентрация, мг/м3) | относительная, % | ||
| Фторметан (CH3F) (поверочный компонент HF) | от 0,1 до 10 | - | ±20 |
| Селеноводород (H2Se) (поверочный компонент SiH4) | от 0,1 до 5 | - | ±20 |
| Бромоводород (HBr) (поверочный компонент HF) | от 0,1 до 10 | - | ±20 |
| Фторид кобальта (COF2) (поверочный компонент HF) | от 0,1 до 10 | - | ±20 |
| Фторид хлора (CIF3) (поверочный компонент HF) | от 0,1 до 15 | - | ±20 |
Таблица 5 - Метрологические характеристики газоанализаторов с полупроводниковым сенсором (кроме модификации B)
| Определяемый компонент | Диапазон измерений объемной доли, млн 1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности | ||
| абсолютная, объемная доля, млн 1 (массовая концентрация, мг/м3) | относительная, % | |||
| Пентафторэтан (C2HF5), Хладон R-125 | от 0 до 2000 (от 0 до 10000) | от 0 до 100 включ. (от 0 до 500 включ.) | ±20 (±100 ) | - |
| св. 100 до 2000 (св. 500 до 10000) | - | ±20 | ||
| 1,1,1,2-тетрафторэтан (C2H2F4), Хладон R134a | от 0 до 2000 (от 0 до 8341) | от 0 до 100 включ. (от 0 до 417 включ.) | ±20(±83) | - |
| св. 100 до 2000 (св. 417 до 8341) | - | ±20 | ||
| 1,1,1,2-тетрафторэтан (C2H2F4), Хладон R134a | от 0 до 5000 (от 0 до 20852) | от 0 до 100 включ. (от 0 до 417 включ.) | ±20 (±83) | - |
| св. 100 до 5000 (св. 417 до 20852) | - | ±20 | ||
Продолжение таблицы 5
| Определяемый компонент | Диапазон измерений объемной доли, млн 1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности | ||
| абсолютная, объемная доля, млн 1 (массовой концентрации, мг/м3) | относительная, % | |||
| 1,1,1 -трифторэтан (C2H3F3), Хладон R143a | от 0 до 2000 (от 0 до 7000) | от 0 до 100 включ. (от 0 до 350 включ.) | ±20 (±70) | - |
| св. 100 до 2000 (св. 350 до 7000) | - | ±20 | ||
| Хлордифторметан (CHCIF2), Хладон R22 | от 0 до 2000 (от 0 до 7200) | от 0 до 100 включ. (от 0 до 360 включ.) | ±20 (±72) | - |
| св. 100 до 2000 (св. 360 до 7200) | - | ±20 | ||
| Дифторметан (CH2F2) R-32 | от 0 до 2000 (от 0 до 4253) | от 0 до 100 включ. (от 0 до 213 включ.) | ±20 (±43) | - |
| св. 100 до 2000 (св. 213 до 4253) | - | ±20 | ||
| Дифторметан (CH2F2) R-32 | от 0 до 10000 (от 0 до 21264) | от 0 до 100 включ. (от 0 до 213 включ.) | ±20 (±43) | - |
| св. 100 до 10000 (св. 213 до 21264) | - | ±20 | ||
| Хладон R404a (C2HF5+C2H3F3+ C2H2F4) | от 0 до 2000 (от 0 до 8234) | от 0 до 100 включ. (от 0 до 412 включ.) | ±20 (±82,4) | - |
| св. 100 до 2000 (св. 412 до 8234) | - | ±20 | ||
| Хладон R404a (C2HF5+C2H3F3+ C2H2F4) | от 0 до 5000 (от 0 до 20241) | от 0 до 100 включ. (от 0 до 405 включ.) | ±20 (±81) | - |
| св. 100 до 5000 (св. 405 до 20241) | - | ±20 | ||
| Хладон R407a (CH2F2+C2HF5+ C2H2F4) | от 0 до 2000 (от 0 до 7700) | от 0 до 100 включ. (от 0 до 385 включ.) | ±20 (±77) | - |
| св. 100 до 2000 (св. 385 до 7700) | - | ±20 | ||
| Хладон R407c (CH2F2+C2HF5+ C2H2F4) | от 0 до 5000 (от 0 до 17877) | от 0 до 100 включ. (от 0 до 385 включ.) | ±20 (±77) | - |
| св. 100 до 5000 (св. 385 до 17877) | - | ±20 | ||
| Определяемый компонент | Диапазон измерений объемной доли, млн 1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности | ||
| абсолютная, объемная доля, млн 1 (массовой концентрации, мг/м3) | относительная, % | |||
| Хладон R407f (CH2F2+C2HF5 +C2H2F4) | от 0 до 2000 (от 0 до 7151) | от 0 до 100 включ. (от 0 до 357 включ.) | ±20 (±71) | - |
| св. 100 до 2000 (св. 357 до 7151) | - | ±20 | ||
| Хладон R410a (CH2F2+C2HF5) | от 0 до 2000 (от 0 до 7160) | от 0 до 100 включ. (от 0 до 358 включ.) | ±20 (±71,6) | - |
| св. 100 до 2000 (св. 358 до 7160) | - | ±20 | ||
| Хладон R427a (CH2F2+C2HF5+ C2H3F3+C2H2F4) | от 0 до 1000 (от 0 до 3783) | от 0 до 100 включ. (от 0 до 378 включ.) | ±20 (±76) | - |
| св. 100 до 1000 (св. 378 до 3783) | - | ±20 | ||
| Хладон R507 (C2HF5+C2H3F3) | от 0 до 2000 (от 0 до 8204) | от 0 до 100 включ. (от 0 до 410 включ.) | ±20 (±82) | - |
| св. 100 до 2000 (св. 410 до 8204) | - | ±20 | ||
| Гексафторид серы (SF) | от 0 до 2000 (от 0 до 12116) | от 0 до 100 включ. (от 0 до 606 включ.) | ±20(±121) | - |
| св. 100 до 2000 (св. 606 до 12116) | - | ±20 | ||
Таблица 6 - Метрологические характеристики газоанализаторов с фотоионизационным сенсором (кроме модификации B)
| Определяемый компонент | Диапазон измерений объемной доли, млн 1 (%), (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности | ||
| абсолютная, объемная доля, млн 1 (массовая концентрация, мг/м3) | относительная, % | |||
| ЛОС1) по изобутилену (Изобутилен (i-C4H8)) | от 0 до 100 (от 0 до 233) | от 0 до 42,9 включ. (от 0 до 101 включ.) | ±8,6 (±20) | - |
| св. 42,9 до 100 (св. 101 до 233) | - | ±20 | ||
| Определяемый компонент | Диапазон измерений объемной доли, млн 1 (%), (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности | ||
| абсолютная, объемная доля, млн 1 (массовая концентрация, мг/м3) | относительная, % | |||
| ЛОС1) по изобутилену (Изобутилен (i-C4 Ю) | от 0 до 1000 (от 0 до 2330) | от 0 до 200 включ. (от 0 до 466 включ.) | ±40(±93) | - |
| св. 200 до 1000 (св. 466 до 2330) | - | ±20 | ||
| Хлорметан R-40 (СНзС1) | от 0,3 до 3 % | - | ±20 | |
| 1) ЛОС - летучие органические соединения. | ||||
Таблица 7 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Предел времени установления показаний To,9, c: - для оптического сенсора | 15 |
| - для термокаталитического сенсора | 15 |
| - для электрохимического сенсора | 30 |
| - для фотоионизационного сенсора | 30 |
| - для полупроводникового сенсора | 15 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -40 °С до +15 °С включ. и св. +25 °С до +60 °С, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | ±0,2 |
| Пределы допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности в диапазоне от 80 до 95 %, на каждые 10 %, в долях от пределов допускаемой основной погрешности | ±0,2 |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева газоанализаторов, мин, не более | 15 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 12 до 32 |
| Потребляемая мощность, Вт, не более: - для модификаций TQD, TQN - для модификации В | 4 2,5 |
| Габаритные размеры (высота х ширина х длина), мм, не более | 143х275х107 |
| Масса, кг, не более | 3,5 |
| Условия эксплуатации: - температура окружающей среды, °С: - относительная влажность, при температуре +35 °С, %, не более - атмосферное давление, кПа | -40 < Та < +60 95 от 87,8 до 119,7 |
| Маркировка взрывозащиты газоанализаторов | 1 Ex db IIC T6 Gb X / Ex tb IIIC T85°C Db Х |
| Степень защиты оболочки от внешних воздействий по ГОСТ 14254-2015 | 1Р65 |
| Средний срок службы, кроме сенсора, лет, не менее | 10 |
| Средняя наработка до отказа газоанализаторов с оптическим сенсором, ч, не менее | 50 000 |
| Средняя наработка до отказа газоанализаторов с термокаталитическим, электрохимическим, фотоионизационным и полупроводниковым сенсором, ч, не менее | 35 000 |
наносится на идентификационную табличку, закрепленную на корпусе газоанализатора, методом фотохимпечати и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор | IGAS | 1 шт. |
| Насадка для подачи газа | - | 1 шт. на поставку |
| Козырек защитный | - | по отдельному заказу |
| Комплект для монтажа на трубу | - | по отдельному заказу |
| Комплект для монтажа в воздуховоде | - | по отдельному заказу |
| Кабельный ввод | - | по отдельному заказу |
| Заглушка резьбового отверстия | - | по отдельному заказу |
| Магнитный ключ | - | по отдельному заказу |
| Руководства по эксплуатации | МЦТР.00011581.001РЭ МЦТР.00011850.00.001РЭ | 1 экз. на поставку |
| Паспорт | МЦТР.00011580.001 ПС | 1 экз. |
приведены в разделе 3.1 «Общие данные» документа МЦТР.00011581.001РЭ «Газоанализаторы IGAS мод. В. Руководство по эксплуатации» и документа МЦТР.00011850.00.001РЭ «Газоанализаторы IGAS мод. TQN, TQD. Руководство по эксплуатации».
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.1, 3.1.2, 3.1.3, 4.43);
ТУ 26.51.53-006-39289525-23 «Газоанализаторы IGAS. Технические условия».
