| Номер в госреестре | 93197-24 |
| Наименование СИ | Указатели положения |
| Обозначение типа СИ | УкП-12 |
| Изготовитель | Акционерное общество "Приборостроительный завод "ВИБРАТОР" (АО "ВИБРАТОР"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 13.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Указатели положения УкП-12 (далее - указатели), предназначены для измерений линейных перемещений подвижной части указателя - плунжера, а также преобразований вышеупомянутых перемещений, в пропорциональные им аналоговые сигналы напряжения и силы постоянного тока.
Конструктивно указатели выполнены в виде автономных блоков, объединенных соединительными кабелями. В указатели входят: первичный преобразователь (УкП-12-ПП), вторичный преобразователь (УкП-12-ВП) и показывающий прибор (М1618).
Принцип действия указателей заключается в преобразовании линейного перемещения плунжера УкП-12-ПП в пропорциональный данному перемещению электрический сигнал напряжения постоянного тока. Совместно с УкП-12-ПП используется УкП-12-ВП, преобразующий выходной сигнал УкП-12-ПП в нормированный сигнал по напряжению (от 0 до 10 В) для отображения на показывающем приборе М1618 и передачи в систему управления, а также в нормированный сигнал по току (от 4 до 20 мА) для передачи в систему управления.
Функционирование указателей основано на преобразовании линейного перемещения сердечника из материала с высокой магнитной проницаемостью, механически соединённого с плунжером УкП-12-ПП, в пропорциональный аналоговый сигнал. Преобразование осуществляется с помощью дифференциального трансформатора, внутри которого перемещается сердечник. Усилитель, встроенный в УкП-12-ПП, обеспечивает на выходе уровень сигнала, достаточный для передачи его по линии связи с сохранением требуемых характеристик УкП-12. Далее сигнал поступает на УкП-12-ВП, в котором он дополнительно усиливается по мощности, а также преобразуется в пропорциональный ток для аналогового выхода по току. Результаты отображаются на М1618 (сигнал по напряжению), а также выдаются в систему управления (аналоговые сигналы по току и напряжению).
Указатели устойчивы к воздействию любой бортовой и килевой качки и длительных наклонов в любом направлении без ограничения времени (не имеет элементов, работоспособность которых зависит от положения в пространстве).
Примечание - допускается использовать УкП-12-ПП в среде насыщенного пара.
Указатели могут выпускаться, в зависимости от напряжения питания и конструктивного исполнения, в следующих модификациях, что отражается в маркировке указателя, нанесением условного обозначения.
Условное обозначение указателя:
УкП-12 - Х - Х
Тип ввода кабеля в УкП-12-ilil:
1 - кабельный сальник типоразмера MG20 (6-11).
2 - приварной металлорукав
4655А-2-20-40-1,0 ТУ 8Д4.498.469;
Номинальное напряжение питания:
1 - от 24 до 27 В;
2 - 220 В.

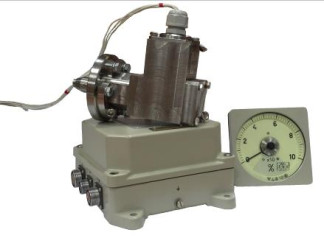

Общий вид указателя с указанием мест нанесения знака поверки, представлен на рисунке 1.
Заводской номер наносится металлофотографическим методом на шильды первичного преобразователя УкП-12-ПП и вторичного преобразователя УкП-12-ВП, методом струйной печати на показывающий прибор М1618. Формат цифровой «Зав. номер: YYXXXXX», где YY - последние 2 цифры текущего года, ХХХХХ - порядковый номер

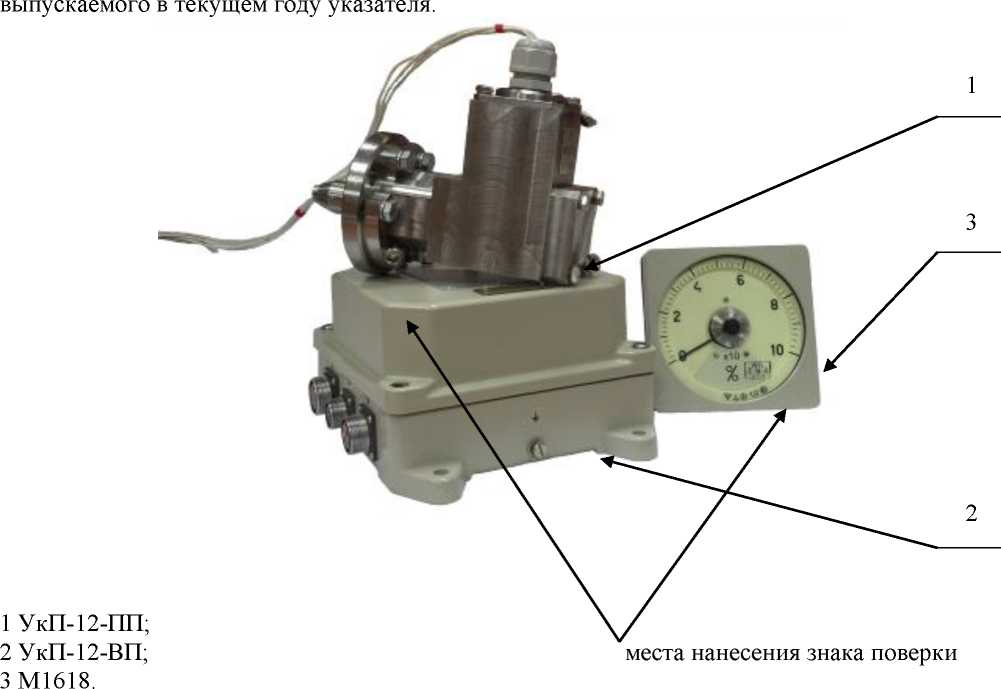

Рисунок 1 - Общий вид указателя
Пломбирование указателей осуществляется на составных частях УкП-12-ПП, УкП-12-ВП, М1618. Места пломбирования (*), места нанесения заводских номеров (**) и место нанесения знака утверждения типа (***) представлены на рисунках 2, 3, 4, 5.
а) Основной вид
б) Вид сбоку

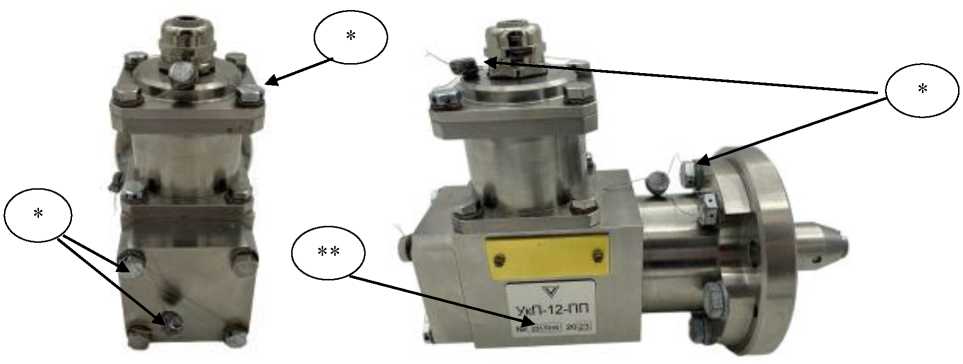

Рисунок 2 - Места пломбирования УкП-12-1Ш для модификации с кабельным сальником
а) Основной вид
б) Вид сбоку

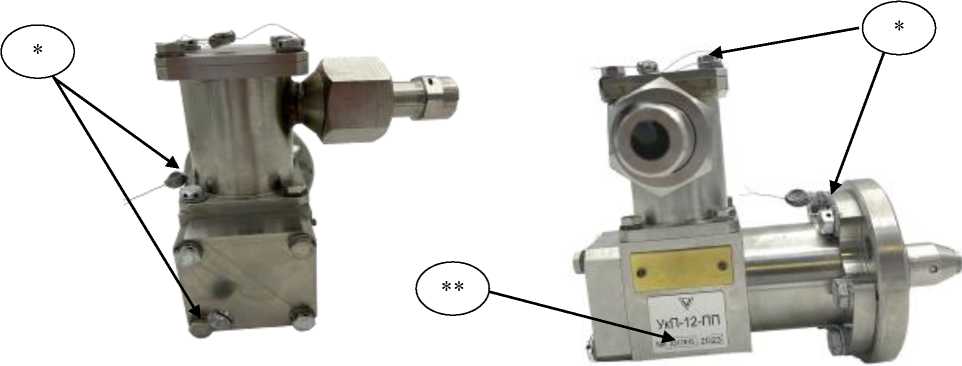

Рисунок 3 - Места пломбирования Ук1-12-11 для модификации с приварным металлорукавом

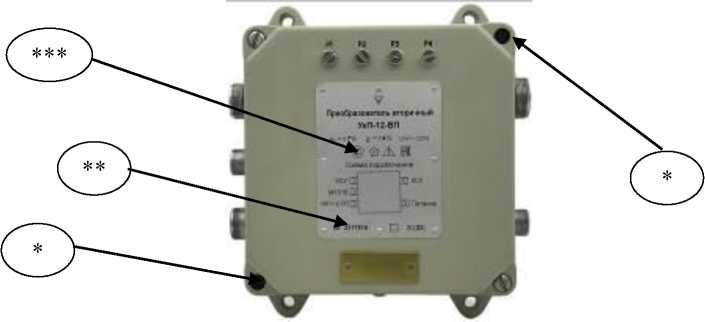

Рисунок 4 - Места пломбирования Ук1-12-В1

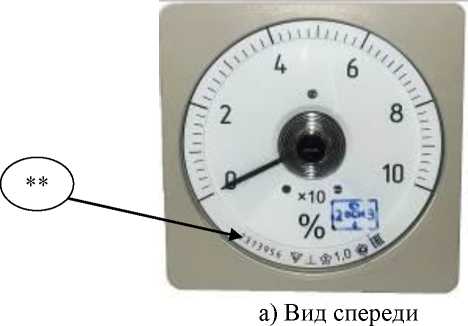

Рисунок 5 - Место пломбирования М1618
б) Вид сзади
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон линейных перемещений УкП-12 (рабочий диапазон перемещений плунжера), мм | от 0 до 2,55 |
| Диапазон измерений линейных перемещений, приведенных к верхнему пределу диапазона измерений (ВПИ) и выраженный в процентах, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений линейных перемещений плунжера, % | ±14 |
| Диапазон преобразований линейных перемещений от 0 до 100 % в силу постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой, приведенной к верхнему пределу диапазона преобразований (ВПП), погрешности преобразований линейных перемещений плунжера в аналоговый сигнал силы постоянного тока, % | ±7 |
| Диапазон преобразований линейных перемещений от 0 до 100 % в напряжение постоянного тока, В | от 0 до 10 |
| Пределы допускаемой, приведенной к ВПП, погрешности преобразований линейных перемещений плунжера в аналоговый сигнал напряжения постоянного тока, % | ±7 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 187 до 242 от 48 до 52 или от 384 до 416 от 21,6 до 29,7 |
| Потребляемая мощность: -по переменному току, В^А, не более - по постоянному току, Вт, не более | 10 10 |
| Габаритные размеры (длина; ширина; высота), мм, не более: - УкП-12-ВП; - М1618 модификация УкП-12-1-х: - УкП-12-ПП; модификация УкП-12-2-х: | 234;227;113 120;120;126 193;166;149 |
| Наименование характеристики | Значение |
| - УкП-12-ПП | 202;167;100 |
| Масса, кг, не более: - УкП-12-ВП; - М1618 модификация УкП-12-1-х: - УкП-12-ПП; модификация УкП-12-2-х: - УкП-12-ПП | 3 1,2 5 4 |
| Условия эксплуатации: - температура окружающей среды, °С УкП-12-ПП УкП-12-ВП и М1618 - атмосферное давление, кПа УкП-12-ПП модификация УкП-12-1-х; модификация УкП-12-2-х УкП-12-ВП и М1618 - относительная влажность окружающего воздуха при +50 °С, %, не более - амплитуда виброускорения при синусоидальной вибрации в диапазоне частот от 1 до 60 Гц, м/с2 (g) - амплитуда ускорения при механических ударах одиночного действия длительностью от 0,5 до 200 мс, м/с2 (g) - амплитуда качки с периодом от 7 до 16 с - кратковременные наклоны время, мин, не более максимальный угол наклона - длительные наклоны максимальный угол наклона - напряженность постоянного магнитного поля, А/м (Э) - напряженность переменного магнитного поля с частотой 50 или 400 Гц, А/м (Э) | от -10 до +70, а также кратковременно (до 1 ч) с температурой до +100 от -10 до +50 от 81 до 120 от 5 до 120 от 81 до 120 98 20 (2) 29,4 (3) ±45° 3 ±30° ±15° до 400 (5) 80(1) |
| Защищённость от проникновения твердых тел и воды | IP54 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Полный назначенный срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч, не менее | 50000 |
наносится типографским способом на титульный лист эксплуатационной документации и металлофотографическим - на шильду вторичных преобразователей УкП-12-ВП.
Таблица 4 - Комплектность указателей
| Наименование | Обозначение | Кол-во |
| Первичный преобразователь УкП-12-ПП | ВРМЦ.408113.001 | 1 шт. |
| Вторичный преобразователь УкП-12-ВП | ВРМЦ.411625.001 | 1 шт. |
| Показывающий прибор М1618 | 3ПА.324.170 | 1 шт. |
| Устройство перемещения плунжера УкП-12-УПП* | 6ПА.702.016 СБ | |
| Глубиномер микрометрический (рег. № 66702-17)** | ГМ 100 | |
| Вилка | 2РМТ22КПЭ4Ш3В1В | 1 шт. |
| Вилка | 2РМДТ18КПЭ4Ш5В1В | 1 шт. |
| Вилка | 2РМТ24КПЭ19Ш1В1В | 1 шт. |
| Вилка | 2РМТ27КПЭ24Ш1В1В | 1 шт. |
| Розетка | 2РМДТ18КПЭ4Г5В1В | 1 шт. |
| Указатель положения УкП-12 Руководство по эксплуатации | ВРМЦ.401161.001 РЭ | 1 экз. |
| Указатель положения УкП-12 Паспорт | ВРМЦ.401161.001 ПС | 1 экз. |
| * - поставляется по отдельному заказу * * - поставляется совместно с УкП-12-УПП. 1 шт. на комплект. | ||
приведены в разделе № 2 «Использование по назначению» документа ВРМЦ.401161.001 РЭ «Указатель положения УкП-12. Руководство по эксплуатации».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091;
ВРМЦ.401161.001 ТУ Указатель положения УкП-12. Технические условия.
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
