| Номер в госреестре | 93200-24 |
| Наименование СИ | Источники-измерители постоянного тока |
| Обозначение типа СИ | ТН |
| Изготовитель | Changzhou Tonghui Electronic Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 13.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники-измерители постоянного тока TH (далее - источники-измерители) предназначены для воспроизведений и измерений напряжения и силы постоянного тока.
Конструктивно источники-измерители представляют собой приборы настольного исполнения и выполнены в металлическом черном корпусе, внутри которого располагаются встроенные источники и измерители напряжения и силы постоянного тока, а также микроконтроллер для управления режимами работы источников-измерителей.
Принцип действия источников-измерителей основан на преобразовании напряжения сети питания в высокочастотное напряжение прямоугольной формы, которое выпрямляется и фильтруется, формируя на выходных разъемах источников-измерителей аналоговые сигналы напряжения и силы постоянного тока. Данные аналоговые сигналы напряжения и силы постоянного тока также преобразуются в цифровые сигналы с помощью аналого-цифровых преобразователей, входящих в состав встроенных измерителей напряжения и силы постоянного тока, с последующей математической обработкой измерительной информации и отображением результатов на дисплее.
Источники-измерители выпускаются под торговой маркой «TECHMIZE» в следующих модификациях: TH1991, TH1991A, TH1991B, TH1991C, TH1992, TH1992A, TH1992B, TH1931, TH1932, отличающихся количеством измерительных каналов,
диапазонами и пределами допускаемых погрешностей.
На передней панели источников-измерителей располагаются: сенсорный дисплей для индикации режимов работы и отображения данных; кнопка включения; разъем USB-A для подключения USB-накопителя; функциональные кнопки со световой индикацией; вращаемая кнопка для ручной установки параметров; 2 парных выходных разъема (Force и Sense) для измерительного канала CH1; разъемы заземления и защиты Guard для измерительного канала CH1.
На задней панели источников-измерителей располагаются: разъем питания; отверстие охлаждающего вентилятора; разъемы DSUB25, USB-B, LAN, RS-232; 2 парных выходных разъема (Force и Sense) для измерительного канала CH2 (только для двухканальных модификаций); разъемы заземления и защиты Guard для измерительного канала CH2 (только для двухканальных модификаций).
Серийный номер источников-измерителей наносится на маркировочную наклейку, расположенную на задней панели, типографским методом в виде буквенно-цифрового кода.
Общий вид источников-измерителей с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Нанесение знака поверки на источники-
измерители в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) источников-измерителей не предусмотрено.

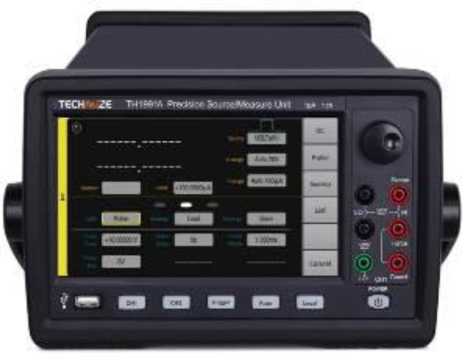

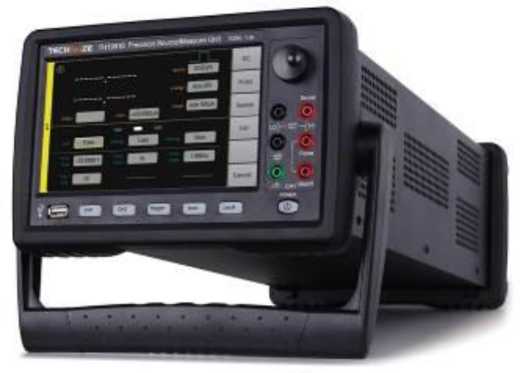

а) передняя и боковая панели источников-измерителей
Место нанесения знака утверждения типа
Место нанесения серийного номера

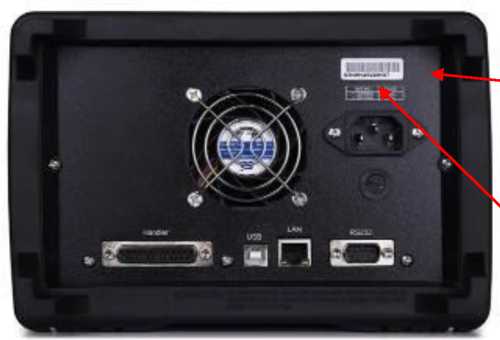

б) задняя панель источников-измерителей модификаций TH1991, TH1991A, TH1991B, TH1991C, TH1931
Место нанесения знака утверждения типа
Место нанесения серийного номера

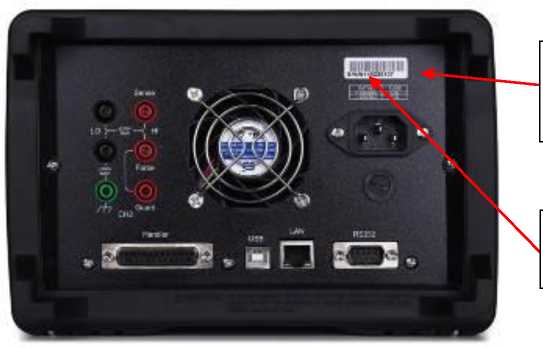

в) задняя панель источников-измерителей модификаций TH1992, TH1992A, TH1992B
Рисунок 1 - Общий вид источников-измерителей с указанием мест нанесения знака утверждения типа и серийного номера
Встроенное программное обеспечение (далее - ПО) источников-измерителей выполняет функции управления режимами работы, выбора диапазонов, задания параметров и функций представления и обработки измерительной информации.
Встроенное ПО разделяется на метрологически значимую и незначимую части. Метрологические характеристики источников-измерителей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО источников-измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 2.x.x |
| Цифровой идентификатор ПО | - |
| Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (2.); - номер версии метрологически незначимой части ПО (x.x), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики в режиме воспроизведений (измерений) напряжения постоянного тока для модификаций TH1991, TH1991A, TH1991B, TH1991C, TH1992, TH1992A, TH1992B
| Модификация | Диапазон воспроизведений (измерений) напряжения постоянного тока | Поддиапазоны воспроизведений (измерений) напряжения постоянного тока | Разрядность | Пределы допускаемой абсолютной погрешности воспроизведений (измерений) напряжения постоянного тока |
| TH1991 TH1991A TH1991B TH1992 TH1992A TH1992B | от -200 до +200 В | от -200 до +200 мВ | 0,0001 мВ | ±(0,00015- U + 0,225) мВ |
| от -2 до +2 В | 0,000001 В | ±(0,0002^ U + 0,00035) В | ||
| от -20 до +20 В | 0,00001 В | ±(0,00015-U + 0,005) В | ||
| от -200 до +200 В | 0,0001 В | ±(0,00015-U + 0,05) В | ||
| TH1991C | от -60 до +60 В | от -200 до +200 мВ | 0,0001 мВ | ±(0,00015- U + 0,225) мВ |
| от -2 до +2 В | 0,000001 В | ±(0,0002^ U + 0,00035) В | ||
| от -20 до +20 В | 0,00001 В | ±(0,00015-U + 0,005) В | ||
| от -60 до +60 В | 0,0001 В | ±(0,00015-U + 0,05) В |
Примечание - U - воспроизведенное (измеренное) значение напряжения постоянного тока по модулю.
Таблица 3 - Метрологические характеристики в режиме воспроизведений (измерений) напряжения постоянного тока для модификаций
TH1931, TH1932
| Модификация | Диапазон воспроизведений (измерений) напряжения постоянного тока | Поддиапазоны воспроизведений (измерений) напряжения постоянного тока | Разрядность | Пределы допускаемой абсолютной погрешности | ||
| воспроизведения | измерения | воспроизведений напряжения постоянного тока | измерений напряжения постоянного тока | |||
| TH1931 TH1932 | от -200 до +200 В | от -200 до +200 мВ | 0,0001 мВ | 0,01 мВ | ±(0,00015- U + 0,225) мВ | ±(0,00015- U + 0,225) мВ |
| от -2 до +2 В | 0,000001 В | 0,0001 В | ±(0,00015-U + 0,000225) В | ±(0,0002^ U + 0,00035) В | ||
| от -20 до +20 В | 0,00001 В | 0,001 В | ±(0,00015-U + 0,005) В | ±(0,00015-U + 0,005) В | ||
| от -200 до +200 В | 0,0001 В | 0,01 В | ±(0,00015-U + 0,05) В | ±(0,00015-U + 0,05) В | ||
Примечание - U - воспроизведенное (измеренное) значение напряжения постоянного тока по модулю.
Таблица 4 - Метрологические характеристики в режиме воспроизведений (измерений) силы постоянного тока для модификаций TH1991, TH1991A, TH1991B, TH1991C, TH1992, TH1992A, TH1992B
| Модификация | Диапазон воспроизведений (измерений) силы постоянного тока | Поддиапазоны воспроизведений (измерений) силы постоянного тока | Разрядность | Пределы допускаемой абсолютной погрешности воспроизведений (измерений) силы постоянного тока |
| TH1991 TH1992 TH1991B TH1992B | от -3 до +3 А | от -10 до +10 нА | 0,00001 нА | ±(0,20-1 + 0,05) нА |
| -100 до +100 нА | 0,0001 нА | ±(0,02-1 + 0,10) нА | ||
| от -1 до +1 мкА | 0,000001 мкА | ±(0,0015 • I + 0,0005) мкА | ||
| от -10 до +10 мкА | 0,00001 мкА | ±(0,00025^ I + 0,0015) мкА | ||
| от -100 до +100 мкА | 0,0001 мкА | ±(0,0002^ I + 0,025) мкА | ||
| от -1 до +1 мА | 0,000001 мА | ±(0,0002^ I + 0,0002) мА | ||
| от -10 до +10 мА | 0,00001 мА | ±(0,0002^ I + 0,0025) мА | ||
| от -100 до +100 мА | 0,0001 мА | ±(0,0002^ I + 0,02) мА | ||
| от -1 до +1 А | 0,000001 А | ±(0,0003^ I + 0,0015) А | ||
| от -1,5 до +1,5 А | 0,000001 А | ±(0,0005^ I + 0,0035) А | ||
| от -3 до +3 А | 0,00001 А | ±(0,004-1 + 0,007) А | ||
| TH1991A TH1992A | от -3 до +3 А | -100 до +100 нА | 0,0001 нА | ±(0,02-1 + 0,10) нА |
| от -1 до +1 мкА | 0,000001 мкА | ±(0,0015-1 + 0,0005) мкА | ||
| от -10 до +10 мкА | 0,00001 мкА | ±(0,00025^ I + 0,0015) мкА | ||
| от -100 до +100 мкА | 0,0001 мкА | ±(0,0002^ I + 0,025) мкА | ||
| от -1 до +1 мА | 0,000001 мА | ±(0,0002^ I + 0,0002) мА | ||
| от -10 до +10 мА | 0,00001 мА | ±(0,0002^ I + 0,0025) мА | ||
| от -100 до +100 мА | 0,0001 мА | ±(0,0002^ I + 0,02) мА | ||
| от -1 до +1 А | 0,000001 А | ±(0,0003^ I + 0,0015) А | ||
| от -1,5 до +1,5 А | 0,000001 А | ±(0,0005^ I + 0,0035) А | ||
| от -3 до +3 А | 0,00001 А | ±(0,004-1 + 0,007) А |
| Модификация | Диапазон воспроизведений (измерений) силы постоянного тока | Поддиапазоны воспроизведений (измерений) силы постоянного тока | Разрядность | Пределы допускаемой абсолютной погрешности воспроизведений (измерений) силы постоянного тока |
| TH1991C | от -1,5 до +1,5 А | от -1 до +1 мкА | 0,000001 мкА | ±(0,0015-1 + 0,0005) мкА |
| от -10 до +10 мкА | 0,00001 мкА | ±(0,00025^ I + 0,0015) мкА | ||
| от -100 до +100 мкА | 0,0001 мкА | ±(0,0002^ I + 0,025) мкА | ||
| от -1 до +1 мА | 0,000001 мА | ±(0,0002^ I + 0,0002) мА | ||
| от -10 до +10 мА | 0,00001 мА | ±(0,0002^ I + 0,0025) мА | ||
| от -100 до +100 мА | 0,0001 мА | ±(0,0002^ I + 0,02) мА | ||
| от -1 до +1 А | 0,000001 А | ±(0,0003^ I + 0,0015) А | ||
| от -1,5 до +1,5 А | 0,000001 А | ±(0,0005^ I + 0,0035) А |
Примечание - I - воспроизведенное (измеренное) значение силы постоянного тока по модулю.
Таблица 5 - Метрологические характеристики в режиме воспроизведений (измерений) силы постоянного тока для модификаций TH1931,
TH1932
| Модификация | Диапазон воспроизведений (измерений) силы постоянного тока | Поддиапазоны воспроизведений (измерений) силы постоянного тока | Разрядность | Пределы допускаемой абсолютной погрешности воспроизведений (измерений) силы постоянного тока | |
| воспроизведения | измерения | ||||
| TH1931 TH1932 | от -3 до +3 А | от -10 до +10 нА | 0,00001 нА | 0,001 нА | ±(0,20-1 + 0,05) нА |
| -100 до +100 нА | 0,0001 нА | 0,01 нА | ±(0,02-1 + 0,10) нА | ||
| от -1 до +1 мкА | 0,000001 мкА | 0,0001 мкА | ±(0,0015-1 + 0,0005) мкА | ||
| от -10 до +10 мкА | 0,00001 мкА | 0,001 мкА | ±(0,00025^ I + 0,0015) мкА | ||
| от -100 до +100 мкА | 0,0001 мкА | 0,01 мкА | ±(0,0002^ I + 0,025) мкА | ||
| от -1 до +1 мА | 0,000001 мА | 0,0001 мА | ±(0,0002^ I + 0,0002) мА | ||
| от -10 до +10 мА | 0,00001 мА | 0,001 мА | ±(0,0002^ I + 0,0025) мА | ||
| от -100 до +100 мА | 0,0001 мА | 0,01 мА | ±(0,0002^ I + 0,02) мА | ||
| от -1 до +1 А | 0,000001 А | 0,0001 А | ±(0,0003^ I + 0,0015) А | ||
| от -1,5 до +1,5 А | 0,000001 А | 0,0001 А | ±(0,0005^ I + 0,0035) А | ||
| от -3 до +3 А | 0,00001 А | 0,001 А | ±(0,004-1 + 0,007) А | ||
Таблица 6 -Технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов: - модификации TH1991, TH1991A, TH1991B, TH1991C, TH 1931 - модификации TH1992, TH1992A, TH1992B, TH1932 | 1 2 |
| Параметры электрического питания: - номинальное напряжение переменного тока, В - частота переменного тока, Гц | 230 50 |
| Потребляемая мощность, ВА, не более | 250 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 235х154х530 |
| Масса, кг, не более | 10 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от 0 до +55 от 30 до 80 |
Таблица 7 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на заднюю панель источника-измерителя любым технологическим способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник-измеритель постоянного тока | TH | 1 шт. |
| Кабель питания | - | 1 шт. |
| Кабель измерительный двухконтактный | TH26050B | 1 шт. |
| Кабель USB | TH26017 | 1 шт. |
| Кабель измерительный четырехконтактный | TH26050S | 1 шт. |
| Колодка двухконтактная для подключения к радиочастотному испытательному блоку 1) | TH26087B | 1 шт. |
| Колодка четырехконтактная для подключения к радиочастотному испытательному блоку 1) 2) | TH26087D | 1 шт. |
| Низкочастотный фильтр 3) | TH 1931-003 | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| 1) Для модификаций TH1991, TH1991A, TH1991B, TH1991C, TH1992, T 2) По отдельному заказу. 3) Для модификаций TH1931, TH1932. | H1992A, TH1992B. | |
приведены в разделе 2.4 «Использование источников-измерителей» документа «Источники-измерители постоянного тока TH. Руководство по эксплуатации».
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
TH-2023/1 СТП «Источники-измерители постоянного тока TH. Стандарт
предприятия»
