Счетчики газа интеллектуальные НАРТИС-СГИ-Т, 93206-24

Назначение

Счетчики газа интеллектуальные НАРТИС-СГИ-Т предназначены для измерений объема газа.

Описание

Счетчики газа интеллектуальные НАРТИС-СГИ-Т состоят из металлического корпуса, измерительного блока камерного типа (первичного преобразователя объема) и электронного вычислительного устройства.

Принцип действия счетчиков газа интеллектуальных НАРТИС-СГИ-Т основан на преобразовании перепада давления газа, проходящего через счетчик, в возвратнопоступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передается на счетное устройство.

Снятие сигнала осуществляет магнитоуправляемый датчик, формирующий на выходе электрические импульсы, количество которых прямо пропорционально прошедшему через счетчик объему газа. Температуру газа в рабочих условиях измеряет датчик температуры, который находится внутри корпуса счетчика, в потоке газа. Электронное вычислительное устройство автоматически вычисляет измеренный объем газа, с приведением к стандартным условиям плюс 20 °С и 101,325 кПа по измеренному значению температуры с учетом введенного постоянного значения давления.

Счетчики газа интеллектуальные НАРТИС-СГИ-Т оснащены оптическим портом, выполненным по ГОСТ IEC 61107-2011. и дополнительными интерфейсами удаленного доступа.

Электронное вычислительное устройство включает в себя: микроконтроллер, датчик магнитного поля, датчик температуры, жидкокристаллический индикатор (далее - ЖКИ), сменный литиевый элемент питания, модуль радиоканала (в зависимости от исполнения): NB-IoT, GSM, LTE, LoRaWAN.

Радиоканалы NB-IoT, GSM, LTE, LoRaWAN предназначены для дистанционной передачи информации об измеренном объеме потребленного газа, а также для дистанционного управления запорным клапаном по команде с диспетчерского пункта учета газа.

Маркировка нанесена в соответствии с требованиями ГОСТ Р 8.915-2016.

Элемент питания счетчиков и SIM-карта радиоканалов GSM, LTE, NB-IoT размещены в отдельном отсеке и закрыты пластмассовой ударопрочной крышкой, которая пломбируется самоклеящейся этикеткой контроля вскрытия или оттиском знака производителя.

Счетчики газа интеллектуальные НАРТИС-СГИ-Т могут использоваться автономно и в составе автоматизированных информационно-измерительных систем учета газа.

К данному типу средства измерений относятся счетчики следующих исполнений: НАРТИС-СГИ-Т-1,6; НАРТИС-СГИ-Т-2,5 и НАРТИС-СГИ-Т-4. Последние цифры в обозначении исполнений - номинальный объемный расход газа.

Знак поверки в виде оттиска поверительного клейма наносится на одну или две пломбы, установленные на корпус.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки или методом шелкографии на корпус электронного вычислительного устройства.

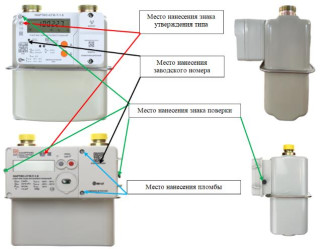

Общий вид средства измерений представлен на рисунке 1.

Место нанесения пломбы

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место нанесения знака поверки

НАРТИС-СГИ-Т-1,6

НАРТИС-СГИ-Т-2,5

НАРТИС-СГИ-Т-4

Рисунок 1 - Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) выполняет функции измерения объема газа, приведения измеренного объема газа к стандартным условиям, отображения информации на ЖКИ электронного вычислительного устройства об объеме израсходованного газа, состояния элемента питания, управления отсечным клапаном, управления дистанционной передачей информации в газоснабжающую организацию.

Встроенное программное обеспечение счетчика разделяется на метрологически значимое и незначимое. Метрологически значимое ПО отвечает за измерительные функции счетчиков, а метрологически незначимое ПО - за интерфейс. Настройка и считывание данных со счетчиков производится с помощью специализированного ПО «Nartis Tools». Изменение метрологически значимой части ПО без вскрытия корпуса и повреждения пломбы невозможно. Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Метрологически значимая часть ПО недоступна для пользователя.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационное данные автономного программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на корпус электронного вычислительного устройства счетчика типографским способом или методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

изложены в ГОСТ Р 8.995-2023 «Государственная система обеспечения единства измерений. Объемный расход и объем природного газа. Методика (метод) измерений с применением мембранных и струйных счетчиков газа», регистрационный номер ФР.1.29.2023.46992 в Федеральном информационном фонде по обеспечению единства измерений.

Нормативные документы

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ГОСТ Р 8.915-2016 «Счетчики газа объемные и диафрагменные. Общие технические требования, методы испытаний и поверки»;

НРДЛ.405544.001 ТУ «Счетчики газовые интеллектуальные НАРТИС-СГИ-Т. Технические условия».
