| Номер в госреестре | 93207-24 |
| Наименование СИ | Блоки детектирования фотонного ионизирующего излучения |
| Обозначение типа СИ | БДКГ-301А |
| Изготовитель | Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Москва, г. Зеленоград |
| Год регистрации | 2024 |
| Срок свидетельства | 12.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки детектирования фотонного ионизирующего излучения БДКГ-301А (далее - БДКГ-301А) предназначены для измерения мощности амбиентного эквивалента дозы (МАЭД) фотонного ионизирующего излучения.
Конструктивно БДКГ-301А выполнены в виде моноблока.
Принцип действия БДКГ-301А основан на преобразовании энергии ионизирующего фотонного излучения в электрические импульсы с помощью газоразрядных счетчиков.
БДКГ-301А выпускается в двух модификациях, различающихся диапазонами измерений: БДКГ-301А-1 и БДКГ-301А-2.
БДКГ-301А может использоваться в составе измерительных систем (включая системы радиационного контроля) на радиационно-опасных объектах, а также в качестве блока детектирования носимого дозиметра.
БДКГ-301А выполняет следующие функции:
- измерение мощности амбиентного эквивалента дозы фотонного ионизирующего излучения в непрерывном режиме;
- передачу измеренных значений мощности амбиентного эквивалента дозы фотонного ионизирующего излучения на персональный компьютер или в измерительную систему.

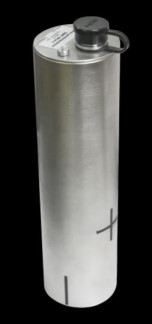

Общий вид БДКГ-301А представлен на рисунке 1.
Рисунок 1 - Общий вид БДКГ-301А
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в цифровом формате наносится типографским способом на маркировочную табличку. Пломбирование БДКГ-301А, для защиты от несанкционированного доступа, осуществляется при помощи стикера-наклейки, который приклеивается на корпус БДКГ-301А. Места размещения знака утверждения типа, заводского номера и пломбировки приведены на рисунке 2.
Рисунок 2 - Места размещения знака утверждения типа, заводского номера и пломбировки
БДКГ-301А
Программное обеспечение (далее - ПО) БДКГ-301А включает в себя встроенное ПО «BDKG-301A».
ПО «BDKG-301A» обеспечивает ввод в энергонезависимую память следующей информации:
- модификация блока детектирования;
- заводской номер БДКГ-301А;
- градуировочные коэффициенты.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО «BDKG-301A» приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BDKG-301A |
| Номер версии (идентификационный номер) ПО | 1.X.Y.Z* |
| *1 - метрологически значимая часть; X.Y.Z - метрологически незначимая часть | |
Метрологические и технические характеристики БДКГ-301А приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| БДКГ-301А-1 | БДКГ-301А-2 | |
| Диапазон энергий регистрируемого фотонного ионизирующего излучения, МэВ | от 0,04 до 3,0 | |
| Диапазон измерений МАЭД фотонного ионизирующего излучения, Зв/ч | от 1-10’7 до 140’2 включ. св. 140’2 до 10 | от 140’7 до 140’2 |
| Наименование характеристики | Значение | |
| БДКГ-301А-1 | БДКГ-301А-2 | |
| Пределы допускаемой относительной погрешности измерений МАЭД фотонного ионизирующего излучения, % | ±15 | |
| Энергетическая зависимость чувствительности относительно радионуклида Cs-137 (662 кэВ), % | от -20 до +30 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 4,5 до 36,0 |
| Потребляемый ток, А, не более: - при напряжении постоянного тока 4,5 В - при напряжении постоянного тока 12 В - при напряжении постоянного тока 24 В - при напряжении постоянного тока 36 В | 0,03 0,02 0,01 0,01 |
| Габаритные размеры, мм, не более: - длина - диаметр | 195 50 |
| Масса, кг, не более | 0,30 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +35 °С и более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа | от -40 до +50 98 от 84,0 до 106,7 |
| Время установления рабочего режима, мин, не более | 1 |
| Время непрерывной работы, ч, не менее | 24 |
| Нестабильность показаний установки за 24 ч непрерывной работы, %, не более | 5 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 30000 |
| Срок службы, лет, не менее | 15 |
наносится методом компьютерной графики на титульные листы документов АЖНС.412118.001РЭ «Блоки детектирования фотонного ионизирующего излучения БДКГ-301А. Руководство по эксплуатации», АЖНС.412118.001ПС «Блок детектирования фотонного излучения БДКГ-301А. Паспорт» и типографским способом на маркировочную табличку, размещаемую на корпусе средства измерений.
Комплектность средства измерений приведена в таблице 5.
Таблица 5 - Комплект поставки
| Наименование | Обозначение | Количество | Примечание |
| Блок детектирования фотонного ионизирующего излучения | БДКГ-301А | 1 шт. | |
| Блок интерфейса | - | 1 шт. | ** |
| ПО "Магнолия" на электронном носителе | - | 1 шт. | ** |
| Розетка кабельная | - | 1 шт. | |
| Комплект соединительных кабелей для поверки | - | 1 шт. | ** |
| Кронштейн настенный с комплектом крепежа | - | 1 шт. | * |
| Руководство по эксплуатации | АЖНС.412118.001РЭ | 1 экз. | ** |
| Паспорт | АЖНС.412118.001ПС | 1 экз. | |
| * Поставляется в соответствии с условиями поставки **Допускается прилагать 1 экз. на несколько средств измерений при поставке в один адрес. | |||
приведены в разделе «Использование по назначению» документа АЖНС.412118.001РЭ «Блоки детектирования фотонного ионизирующего излучения БДКГ-301А. Руководство по эксплуатации».
Приказ Росстандарта от 31 декабря 2020 г. № 2314 «Об утверждении Государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений»;
АЖНС.412118.001ТУ Блоки детектирования фотонного ионизирующего излучения БДКГ-301А. Технические условия.
