| Номер в госреестре | 93219-24 |
| Наименование СИ | Калибраторы многофункциональные |
| Обозначение типа СИ | МК9023А |
| Изготовитель | Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 17.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы многофункциональные МК9023А (далее - калибраторы) предназначены для воспроизведения силы и напряжения постоянного и переменного электрического тока, электрического сопротивления постоянному току, электрической ёмкости, электрической мощности и энергии, периодических немодулированных сигналов различных форм, модулированных сигналов, в том числе с настраиваемыми гармоническими составляющими; для измерений силы и напряжения постоянного электрического тока, электрического сопротивления постоянному току, частоты периодических сигналов; для измерений и воспроизведения сигналов термоэлектрических преобразователей и термопреобразователей сопротивления.
Калибраторы являются микропроцессорными приборами генераторного типа, оснащены программой самодиагностики и функциями удаленного управления.
В базовой комплектации калибраторы оснащены функциями воспроизведения силы постоянного электрического тока в диапазоне от 0 до 30 А, напряжения постоянного электрического тока в диапазоне от 0 до 1050 В (в том числе сигналов термоэлектрических преобразователей), электрического сопротивления постоянному току в диапазоне от 0 до 1 ГОм (в том числе сигналов термопреобразователей сопротивления), напряжения переменного электрического тока в диапазоне от 0 до 1050 В частотой от 15 Гц до 300 кГц и силы переменного электрического тока в диапазоне от 10 мкА до 30 А частотой от 15 Гц до 10 кГц (в том числе сигналов синусоидальной, прямоугольной и треугольной форм, линейно нарастающих и линейно снижающихся, с настраиваемыми гармоническими составляющими), электрической ёмкости, электрической мощности и энергии (в том числе сигналов с настраиваемыми гармоническими составляющими).
Калибраторы могут быть оснащены дополнительными модулями (опциями).
Калибраторы с встроенной опцией «МУЛЬТИМЕТР/MER» дополнительно оснащены функциями измерений силы постоянного электрического тока в диапазоне ±24 мА, напряжения постоянного электрического тока в диапазоне ±12 В (в том числе сигналов термоэлектрических преобразователей), электрического сопротивления постоянному току в диапазоне от 0 до 20 кОм (в том числе сигналов термопреобразователей сопротивления), частоты периодических сигналов в диапазоне от 1 Гц до 100 кГц.
В калибраторах с опцией «МУЛЬТИМЕТР /MER» при добавлении внешней опции 91 «компенсатор холодного спая Pt100» доступна функция автоматической компенсации температуры холодного спая термопар.
Калибраторы с встроенными опциями «ОСЩ/SCO» и «ОСЦ2/8С1» (для работы в режиме определения нормируемых метрологических характеристик осциллографов с полосой пропускания соответственно до 400 МГц и до 1,1 ГГц) дополнительно оснащены функциями воспроизведения напряжения постоянного электрического тока в диапазоне от 0 до 200 В, периодических немодулированных сигналов синусоидальной и прямоугольной форм, модулированных импульсных сигналов; для измерений входного сопротивления осциллографов в диапазонах до 100 Ом и 2 МОм.
Калибраторы с встроенной опцией «МЕГОМ/HVR» (режим источника высокого сопротивления) дополнительно оснащены функцией воспроизведения электрического сопротивления постоянному току в диапазоне от 10 кОм до 100 ГОм с рабочим напряжением до 1500 В.
Калибраторы с внешними опциями 140-50 или 0950 (токовые катушки 10х, 25х, 50х витков) дополнительно оснащены функцией воспроизведения магнитного потока, создаваемого при прохождении электрического тока в диапазоне до 1500 А через токовую катушку, для определения метрологических характеристик электроизмерительных клещей.
Конструктивно калибраторы выпускаются в моноблочном исполнении в металлическом корпусе.
На передней панели калибраторов расположены выходные и входные клеммы, цветной дисплей, органы управления (кнопки меню и кнопки с чувствительными к контексту функциями, кнопки ввода чисел, кнопки выбора функций (режимов работы), поворотная ручка и кнопки курсора).
На задней панели калибраторов расположены модуль ввода линии электропитания с разъемом для подключения шнура питания, предохранителем, селектором напряжения 115/230 В и переключателем вкл/выкл, крышка выпускного отверстия вентилятора, разъемы интерфейсов RJ-45 (Ethernet), USB, GPIB IEEE-488, RS-232, MSI, ввода и вывода внешнего синхронизирующего сигнала (количество и типы разъемов - в соответствии с заказом).
Общий вид калибраторов представлен на рисунке 1.
Заводской номер в виде цифрового обозначения наносится типографским способом на табличку, наклеиваемую на заднюю панель калибратора на несъемный элемент конструкции корпуса. Место нанесения заводского номера указано на рисунке 2.
Нанесение знака поверки на калибраторы не предусмотрено.
Пломбирование калибраторов не предусмотрено.

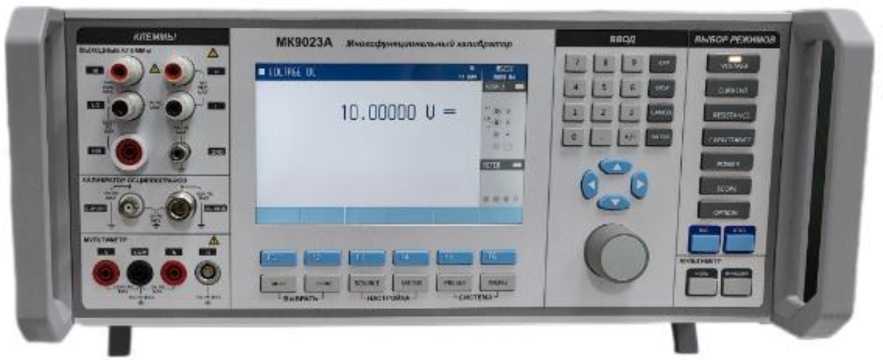

Рисунок 1 - Общий вид калибраторов
Место нанесения заводского номера
МК9023А
Рисунок 2 - Место нанесения заводского номера
Программное обеспечение (ПО) калибраторов функционально разделено на две группы: встроенное ПО (ВПО) и опциональное внешнее ПО, устанавливаемое на ПК.
ВПО, влияющее на метрологические характеристики калибраторов, представляет собой внутреннюю программу микропроцессора, обеспечивающую функционирование калибратора и управление интерфейсом. ВПО устанавливается в энергонезависимую память с использованием специального загрузчика фирмы-изготовителя. ВПО исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Опциональное внешнее ПО «METLAB», не влияющее на метрологические характеристики калибраторов, служит для автоматизации измерительных операций, формирования протоколов, отображения и хранения результатов измерений, ведения различных баз данных и журналов. Для защиты ПО «METLAB» организована аутентификация пользователей.
Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики калибраторов, указанные в разделе «Метрологические и технические характеристики», нормированы с учетом влияния ВПО.
Идентификационные данные ПО калибраторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО калибраторов
| Идентификационные данные (признаки) | Значение | |
| ВПО | Внешнее ПО | |
| Идентификационное наименование ПО | - | «METLAB» |
| Номер версии (идентификационный номер) ПО, не ниже | 2.038 | 2.0 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики калибраторов при воспроизведении
напряжения постоянного электрического тока__________________________________________
| Диапазон воспроизведения | Пределы допускаемой основной абсолютной погрешности 1 |
| от 0,00000 до 20,00000 мВ | ±(1-10’4-U + 1-10-2) мВ ±(3-10-5-U + 1,5-10-3) мВ 2 |
| от 20,0001 до 200,0000 мВ | ±(1,5-10’5-U + 1-10-2) мВ ±(1,5-10’5-U + 1,5-10-3) мВ 2 |
| от 0,200001 до 2,000000 В | ±(1,2-10’5-U + 5-10-6) В |
| от 2,00001 до 20,00000 В | ±(1-10’5-U + 3,5-10-5) В |
| от 20,0001 до 100,0000 В | ±(1,5-10-5-U + 1,5-10-4) В |
| от 100,0001 до 280,0000 В | ±(1,5-10-5-U + 4-10-4) В |
| от 280,001 до 1050,000 В | ±(2-10-5-U + 3,5-10-3) В |
| Примечания 1 U - значение воспроизводимого напряжения постоянного электрического тока, представленное в [мВ] для диапазонов с верхней границей до 200 мВ включительно, [В] для диапазонов с верхней границей свыше 200 мВ. 2 Значение для пассивного выхода 50 Ом. Активный выход доступен во всех диапазонах воспроизведения. | |
Таблица 3 - Метрологические характеристики калибраторов при воспроизведении
напряжения переменного электрического тока
| Диапазон воспроизведения | Диапазон частот | Пределы допускаемой основной абсолютной погрешности 1 |
| от 1,0000 до 20,0000 мВ | от 15 Гц до 10 кГц | ±(1,5-10-3-U + 2,5-10-2) мВ |
| от 10 до 30 кГц | ±(1,5-10-3-U + 3-10-2) мВ | |
| от 30 до 100 кГц | ±(2,5-10-3-U + 3,5-10-2) мВ | |
| от 100 до 300 кГц | ±(5-10-3-U + 3-10-1) мВ | |
| от 20,0001 до 200,0000 мВ | от 15 Гц до 10 кГц | ±(3,5-10-4-U + 4-10-2) мВ |
| от 10 до 30 кГц | ±(5-10-4-U + 6-10-2) мВ | |
| от 30 до 100 кГц | ±(8-10-4-U + 1-10-1) мВ | |
| от 100 до 300 кГц | ±(5-10-3-U + 5-10-1) мВ | |
| от 0,200001 до 2,000000 В | от 15 Гц до 10 кГц | ±(1,65-10-4-U + 9-10-5) В |
| от 10 до 30 кГц | ±(2,5-10-4-U + 1-10-4) В | |
| от 30 до 100 кГц | ±(6-10-4-U + 2-10-4) В | |
| от 100 до 300 кГц | ±(5-10-3-U + 8-10-4) В | |
| от 2,00001 до 20,00000 В | от 15 Гц до 10 кГц | ±(1,6-10-4-U + 7-10-4) В |
| от 10 до 30 кГц | ±(3-10-4-U + 1,2-10-3) В | |
| от 30 до 100 кГц | ±(5-10-4-U + 4-10-3) В | |
| от 20,0001 до 100,0000 В | от 15 Гц до 10 кГц | ±(1,8-10-4-U + 5-10-3) В |
| от 10 до 30 кГц | ±(4-10-4-U + 1,4-10-2) В | |
| от 100,0001 до 200,0000 В | от 15 Гц до 10 кГц | ±(1,8-10-4-U + 1-10-2) В |
| от 10 до 30 кГц | ±(3-10-4-U + 4-10-2) В | |
| от 200,0001 до 280,0000 В | от 15 Гц до 10 кГц | ±(1,8-10-4-U + 1-10-2) В |
| от 280,001 до 1050,000 В | от 20 Гц до 1 кГц | ±(3-10-4-U + 3-10-2) В |
| Пределы допускаемой основной абсолютной погрешности ±(2 5-10-5-F) установки частоты 2 выходного напряжения, Гц ' , | ||
| Примечания 1 U - значение воспроизводимого напряжения переменного электрического тока, представленное в [мВ] для диапазонов с верхней границей до 200 мВ включительно, [В] для диапазонов с верхней границей свыше 200 мВ. 2 F - значение установленной частоты выходного напряжения, [Гц]. | ||
Таблица 4 - Характеристики искажений сигнала и максимальные токи нагрузки при воспроизведении напряжения постоянного и переменного электрического тока
| Наименование характери-стики | Диапазон частот | Диапазон напряжения | ||||||
| 20 мВ | 200 мВ | 2 В | 20 В | 100 В | 280 В | 1050 В | ||
| Коэффициент гармоник 1 (шум 2) | от 15 до 45 Гц | 0,05 % (200 мкВ) | 0,05 % (300 мкВ) | 0,15 % | 0,15 % | 0,15 % | 0,15 % | 0,25 % |
| от 45 до 10000 Гц | 0,05 % (200 мкВ) | 0,05 % (300 мкВ) | 0,05 % | 0,05 % | 0,05 % | 0,05 % | 0,20 % | |
| от 10 до 30 кГц | 0,25 % (200 мкВ) | 0,25 % (300 мкВ) | 0,12 % | 0,15 % | 0,30 % | 0,30 % | - | |
| от 30 до 100 кГц | 0,35 % (230 мкВ) | 0,35 % (300 мкВ) | 0,22 % | 0,30 % | - | - | - | |
| от 100 до 300 кГц | 1,5 % (500 мкВ) | 1,0 % (700 мкВ) | 0,7 % | - | - | - | - | |
| Максималь-ный ток нагрузки | Активное постоянное напряжение | 1 мА | 5 мА | 30 мА | 50 мА | 50 мА | 50 мА | 5 мА |
| Максималь-ный ток нагрузки (СКЗ) | от 45 до 10000 Гц | 0,5 мА | 4,0 мА | 30 мА | 50 мА | 50 мА | 40 мА | 3 мА |
| от 10 до 30 кГц | 0,5 мА | 4,0 мА | 10 мА | 10 мА | 10 мА | 10 мА | - | |
| от 30 до 100 кГц | 0,5 мА | 2,0 мА | 5 мА | 5 мА | - | - | - | |
| от 100 до 300 кГц | 100 Ом 3 | 100 Ом 3 | 1 мА | - | - | - | - | |
Примечания
1 Коэффициент, характеризующий отличие формы данного периодического сигнала от гармонической, равный отношению среднеквадратического напряжения суммы всех гармоник сигнала, кроме первой, к среднеквадратическому напряжению первой гармоники.
2 Значение в полосе пропускания до 500 кГц или 10 самых низких гармоник. Для диапазонов от 2 В указаны значения коэффициента гармоник с учетом шума.
3 Значение нагрузки, Ом, не менее.
Таблица 5 - Метрологические характеристики калибраторов при воспроизведении форм сигнала напряжения переменного электрического тока, отличных от синусоидальной
| Форма сигнала | симметричная прямоугольная; линейно нарастающая; линейно снижающаяся; треугольная; обрезанная синусоидальная с коэффициентом гармоник 13,45 % |
| Диапазон напряжения переменного электрического тока | от 1,00000 мВ до 200,0000 В (СКЗ) (пиковое отклонение до 282,0000 В) |
| Диапазон частот, Гц | от 15,000 до 1000,00 |
| Пределы допускаемой основной абсолютной погрешности значения напряжения переменного электрического тока при пиковом отклонении, В | ±(2,1-10-3-U + 7-10-5) |
| Примечание - U - значение напряжения переменного электрического тока, [В] | |
Таблица 6 - Метрологические характеристики калибраторов при воспроизведении силы постоянного электрического тока
| Диапазон воспроизведения | Пределы допускаемой основной абсолютной погрешности 1 |
| от 0,0000 до 200,0000 мкА | ±(2-10-4-I + 2-10-2) мкА |
| от 0,200001 до 2,000000 мА | ±(1,5-10-4-I + 5-10-5) мА |
| от 2,00001 до 20,00000 мА | ±(1-10-4-I + 6-10-4) мА |
| от 20,0001 до 200,0000 мА | ±(1-10-4-I + 5-10-3) мА |
| от 0,200001 до 2,000000 А | ±(1,6-10-4-I + 5-10-5) А |
| от 2,00001 до 20,50000 А | ±(2,5-10-4-I + 5-10-4) А |
| от 20,50001 до 30,00000 А 2 | ±(4,5-10-4-I + 7,5-10-4) А |
| от 20,50001 до 1500,000 А 3 | ±(Ai + 3-10-3-I) А |
| Примечания 1 I - значение воспроизводимой силы постоянного электрического тока, представленное в [мкА] для диапазона с верхней границей до 200 мкА, [мА] для диапазонов с верхней границей свыше 200 мкА и до 200 мА включительно, [А] для диапазонов с верхней границей свыше 200 мА. 2 Время работы калибраторов при воспроизведении силы тока на пределе 30 А ограничено временем разогрева выходных усилительных каскадов до критических значений и которое зависит от величины воспроизводимого тока и подключенной нагрузки. При достижении критической температуры воспроизводимая величина будет отключена от нагрузки, при этом на экран индикатора выводится сообщения о перегрузке выходных каскадов. Дисплей калибраторов показывает счетчик времени, когда выбран диапазон 30 A. Временной буфер уменьшается при включении выходных клемм и автоматически выключает калибратор, когда он падает до нуля. При отключенных выходных клеммах буфер времени пополняется со скоростью 1 секунда за 2 секунды в режиме реального времени. Максимальный предел составляет от 5 до 30 минут, в зависимости от установленного текущего значения [t = 172710/(12 - 324,3) с]. 3 Указано максимальное значение силы постоянного электрического тока, проходящей через токовую катушку (Опция 140-50, Опция 0950) с коэффициентом трансформации х50 на пределе 30 А. Рабочий диапазон силы постоянного электрического тока зависит от выбранного диапазона воспроизведения калибратора и коэффициента трансформации токовой катушки (х10, х25, х50). Значение пределов допускаемой основной абсолютной погрешности представляет собой сумму пределов допускаемой основной погрешности калибраторов Ai в используемом диапазоне воспроизведения и погрешности значения коэффициента трансформации токовой катушки, равного ±0,3 %. | |
Таблица 7 - Метрологические характеристики калибраторов при воспроизведении силы переменного электрического тока_____________________________________________________
| Диапазон воспроизведения | Диапазон частот | Пределы допускаемой основной абсолютной погрешности 1 |
| от 10,0000 до 200,0000 мкА | от 15 Гц до 1 кГц | ±(1,25-10-3-I + 8-10-2) мкА |
| от 1 до 5 кГц | ±(3-10-3-I + 1,5-10-1) мкА | |
| от 5 до 10 кГц | ±(5-10-3-I + 2-10-1) мкА | |
| от 0,200001 до 2,000000 мА | от 15 Гц до 1 кГц | ±(8,5-10-4-I + 2-10-4) мА |
| от 1 до 5 кГц | ±(1,5-10-3-I + 5-10-4) мА | |
| от 5 до 10 кГц | ±(4-10-3-I + 6-10-4) мА | |
| от 2,00001 до 20,00000 мА | от 15 Гц до 1 кГц | ±(4-10-4-I + 2-10-3) мА |
| от 1 до 5 кГц | ±(1-10-3-I + 4-10-3) мА | |
| от 5 до 10 кГц | ±(2-10-3-I + 6-10-3) мА | |
| от 20,0001 до 200,0000 мА | от 15 Гц до 1 кГц | ±(4-10-4-I + 2-10-2) мА |
| от 1 до 5 кГц | ±(1-10-3-I + 5-10-2) мА | |
| от 5 до 10 кГц | ±(2-10-3-I + 1-10-1) мА | |
| от 0,200001 до 2,00000 А | от 15 Гц до 1 кГц | ±(4,8-10-4-I + 1-10-4) А |
| от 1 до 5 кГц | ±(1-10-3-I + 5-10-4) А | |
| от 2,00001 до 20,50000 А | от 15 Гц до 1 кГц | ±(7,5-10-4-I + 4-10-3) А |
| от 20,50001 до 30,00000 А 2 | от 15 Гц до 1 кГц | ±(1,2-10-3-I + 5-10-3) А |
| от 20,50001 до 1500,000 А 3 | от 15 до 100 Гц | ±(Дт + 3-10-3-I) А |
| Пределы допускаемой основной абсолютной погрешности 5 -5 _ 4 т- ±(1’10 ’F ) установки частоты переменного тока, Гц | ||
| Примечания 1 I - значение воспроизводимой силы постоянного электрического тока, представленное в [мкА] для диапазона с верхней границей до 200 мкА, [мА] для диапазонов с верхней границей свыше 200 мкА и до 200 мА включительно, [А] для диапазонов с верхней границей свыше 200 мА. 2 Время работы калибраторов при воспроизведении силы тока на пределе 30 А ограничено временем разогрева выходных усилительных каскадов до критических значений и которое зависит от величины воспроизводимого тока и подключенной нагрузки. При достижении критической температуры воспроизводимая величина будет отключена от нагрузки, при этом на экран индикатора выводится сообщения о перегрузке выходных каскадов. Дисплей калибраторов показывает счетчик времени, когда выбран диапазон 30 A. Временной буфер уменьшается при включении выходных клемм и автоматически выключает калибратор, когда он падает до нуля. При отключенных выходных клеммах буфер времени пополняется со скоростью 1 секунда за 2 секунды в режиме реального времени. Максимальный предел составляет от 5 до 30 минут, в зависимости от установленного текущего значения [t = 172710/(I2 - 324,3) с]. 3 Указано максимальное значение силы переменного электрического тока, проходящей через токовую катушку (Опция 140-50, Опция 0950) с коэффициентом трансформации х50 на пределе 30 А. Рабочий диапазон силы переменного электрического тока зависит от выбранного диапазона воспроизведения калибратора и коэффициента трансформации токовой катушки (х10, х25, х50). Значение пределов допускаемой основной абсолютной погрешности представляет собой сумму пределов допускаемой основной погрешности калибраторов Дт в используемом диапазоне воспроизведения и погрешности значения коэффициента трансформации токовой катушки, равного ±0,3 %. 4 F - значение установленной частоты выходного напряжения, [Гц]. | ||
Таблица 8 - Характеристики искажений сигнала и максимальные напряжения на нагрузке при воспроизведении силы постоянного и переменного электрического тока
| Наименование характеристики | Диапазон частот | Диапазон силы тока | |||||
| 200 мкА | 2 мА | 20 мА | 200 мА | 2 А | 30 А | ||
| Максимальная индуктивная нагрузка | от 15 Гц до 10 кГц | 1 Гн | 100 мГн | 100 мГн | 10 мГн | 1 мГн | 500 мкГн |
| Коэффициент гармоник 1 | от 15 Гц до 1 кГц | 0,2 % | 0,2 % | 0,2 % | 0,2 % | 0,2 % | 0,3 % |
| от 1 до 5 кГц | 0,2 % | 0,2 % | 0,2 % | 0,2 % | 0,2 % | - | |
| от 5 до 10 кГц | 0,5 % | 0,4 % | 0,4 % | 0,4 % | - | - | |
| Максимальное напряжение на нагрузке | Постоянный ток | 5 В | 5 В | 10 В | 10 В | 5 В | 5 В |
| Максимальное напряжение на нагрузке (СКЗ) | от 15 Гц до 1 кГц | 4 В | 4 В | 5 В | 5 В | 3,5 В | 3 В |
| от 1 до 5 кГц | 4 В | 4 В | 5 В | 5 В | 3,5 В | - | |
| от 5 до 10 кГц | 2 В | 2 В | 2 В | 2 В | - | - | |
| Пределы допускаемой дополнительной абсолютной погрешности воспроизведения силы тока на каждый 1 В превышения напряжения на нагрузке свыше 0,5 В | Постоянный ток | ±50 нА | ±50 нА | ±200 нА | ±2 мкА | ±100 мкА | ±500 мкА |
| от 15 Гц до 1 кГц | ±70 нА | ±100 нА | ±200 нА | ±2 мкА | ±100 мкА | ±500 мкА | |
| от 1 до 5 кГц | ±1,5 мкА | ±1,5 мкА | ±1,5 мкА | ±2 мкА | ±200 мкА | - | |
| от 5 до 10 кГц | ±2 мкА | ±2 мкА | ±2 мкА | ±3 мкА | - | - | |
Примечания
1 Коэффициент, характеризующий отличие формы данного периодического сигнала от гармонической, равный отношению среднеквадратической силы тока суммы всех гармоник сигнала, кроме первой, к среднеквадратической силе тока первой гармоники. Значения указаны с учетом шума в полосе пропускания до 100 кГц.
Таблица 9 - Метрологические характеристики калибраторов при воспроизведении форм
сигнала силы переменного электрического тока, отличных от синусоидальной
| Форма сигнала | симметричная прямоугольная; линейно нарастающая; линейно снижающаяся; треугольная; обрезанная синусоидальная с коэффициентом гармоник 13,45 % |
| Диапазон силы переменного электрического тока | от 100,0000 мкА до 2,000000 А (СКЗ) (пиковое отклонение до 2,82 А) |
| Диапазон частот, Гц | от 15,000 до 1000,00 |
| Пределы допускаемой основной абсолютной погрешности значения силы переменного электрического тока при пиковом отклонении, А | ±(2,1-10-3-I + 7-10-8) |
| Примечание - I - значение силы переменного электрического тока, [А] | |
Таблица 10 - Метрологические характеристики калибраторов при воспроизведении
напряжения на выходных клеммах тока______________________________________________
| Диапазон напряжения электрического тока | от 2,50000 мВ до 5,000000 В | ||
| Диапазон коэффициента, В/А | от 0,000002 до 10,000000 | ||
| Форма сигнала | постоянный ток; синусоидальная | ||
| Диапазон частот синусоидального сигнала, Гц | от 15,000 до 400,00 | ||
| Коэффициент гармоник в полосе пропускания 100 кГц, %, не более | 0,1 | ||
| Диапазон воспроизведения | Пределы допускаемой основной абсолютной погрешности 1 | Полное сопротивление источника, Ом | |
| от 2,50000 до 50,00000 мВ | ±(5-10-4-U + 2-10-2) мВ | 2,2 | |
| от 25,00000 до 500,0000 мВ | ±(5-10-4-U + 2-10-1) мВ | 22 | |
| от 0,250000 до 5,000000 В | ±(5-10-4-U + 1-10-3) В | 220 | |
| Примечание - U - значение воспроизводимого напряжения, представленное в [мВ] для диапазонов с верхней границей до 500 мВ включительно, [В] для диапазона с верхней границей 5 В. | |||
Таблица 11 - Метрологические и технические характеристики токовых катушек
| Опция 140-50 | |
| Номинальные значения коэффициентов трансформации силы переменного и постоянного тока | 25; 50 |
| Максимальное воспроизводимое значение силы тока, А | 1500 |
| Пределы допускаемой относительной погрешности значения коэффициента трансформации в условиях эксплуатации, % | ±0,30 |
| Время работы при максимальном входном токе: 20 А 30 А | не ограничено не более 5 минут |
| Количество витков катушки (поперечное сечение) | х25 (25 х 13 мм) х50 (24 х 26 мм) |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +5 до +40 |
Продолжение таблицы 11
| Опция 0950 | |
| Номинальные значения коэффициентов трансформации силы переменного и постоянного тока | 10; 25; 50 |
| Максимальное воспроизводимое значение силы тока, А | 1500 |
| Пределы допускаемой относительной погрешности значения коэффициента трансформации в условиях эксплуатации, % | ±0,30 |
| Время работы при максимальном входном токе: до 15 А включ. 20 А 30 А | не ограничено не более 4 минут (х 10) не более 15 минут (х25, х50) не более 1 минуты (х10) не более 5 минут (х25, х50) |
| Количество витков катушки (поперечное сечение) | х10 (10 х 10 мм) х25 (24 х 13 мм) х50 (24 х 24 мм) |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +5 до +40 |
Таблица 12 - Метрологические характеристики калибраторов при воспроизведении
электрического сопротивления постоянному току (непрерывный режим)__________________
| Диапазон воспроизведения 2 | Пределы допускаемой основной абсолютной погрешности 1 | Допустимый __3 ток | |
| 4х-проводная схема | 2х-проводная схема | ||
| от 0,0000 до 10,0000 Ом | ±(3-10’4-R + 2-10’3) Ом | ±(3-10’4-R + 3,2-10’2) Ом | от 0,4 до 100 мА |
| от 10,0001 до 33,0000 Ом | ±(2,5-10’4-R + 2-10’3) Ом | ±(2,5-10’4-R + 3,2-10’2) Ом | от 0,4 до 100 мА |
| от 33,0001 до 100,0000 Ом | ±(1,5-10’4-R + 3-10’3) Ом | ±(1,5-10’4-R + 3,2-10’2) Ом | от 0,4 до 100 мА |
| от 100,0001 до 200,0000 Ом | ±(1-10’4-R + 3-10’3) Ом | ±(1-10’4-R + 3,3-10’2) Ом | от 0,4 до 30 мА |
| от 200,001 до 1000,000 Ом | ±(1-10’4-R + 3-10’3) Ом | ±(1-10’4-R + 3,3-10’2) Ом | от 0,4 до 10 мА |
| от 1000,001 до 2000,000 Ом | ±(9-10-5-R + 3-10’2) Ом | ±(9-10’5-R + 6-10’2) Ом | от 0,1 до 6 мА |
| от 2,00001 до 10,00000 кОм | ±(9-10-5-R + 3-10’5) кОм | ±(9-10’5-R + 6-10’5) кОм | от 20 до 2000 мкА |
| от 10,00001 до 20,00000 кОм | ±(9-10’5-R + 3-10’4) кОм | ±(9-10’5-R + 3,3-10’4) кОм | от 4 до 1000 мкА |
| от 20,0001 до 100,0000 кОм | ±(9-10’5-R + 3-10’4) кОм | ±(9-10’5-R + 3,3-10’4) кОм | от 1 до 200 мкА |
| от 100,0001 до 200,0000 кОм | ±(1-10’4-R + 3-10’3) кОм | ±(1-10’4-R + 3-10’3) кОм | от 1 до 100 мкА |
| от 200,001 до 330,000 кОм | ±(1-10’4-R + 3-10’3) кОм | ±(1-10’4-R + 3-10’3) кОм | от 1 до 60 мкА |
| от 330,001 до 1000,000 кОм | ±(1,5-10’4-R + 3-10’3) кОм | ±(1,5-10’4-R + 3-10’3) кОм | от 0,2 до 20 мкА |
Продолжение таблицы 12
| Диапазон воспроизведения 2 | Пределы допускаемой основной абсолютной погрешности 1 | Допустимый __3 ток | |
| 4х-проводная схема | 2х-проводная схема | ||
| от 1000,001 до 2000,000 кОм | - | ±(1,5-10-4-R + 3-10-2) кОм | от 0,04 до 10 мкА |
| от 2,00001 до 3,30000 МОм | - | ±(1,5-10-4-R + 3-10-5) МОм | от 0,04 до 6 мкА |
| от 3,30001 до 10,00000 МОм | - | ±(2-10-4-R + 3-10-5) МОм | от 10 до 2000 нА |
| от 10,00001 до 20,00000 МОм | - | ±(2-10-3-R + 3-10-4) МОм | от 10 до 1000 нА |
| от 20,0001 до 33,0000 МОм | - | ±(2-10-3-R + 3-10-4) МОм | от 10 до 600 нА |
| от 33,0001 до 100,0000 МОм | - | ±(2-10-3-R + 3-10-4) МОм | от 10 до 180 нА |
| от 100,0001 до 200,0000 МОм | - | ±(3-10-3-R + 3-10-3) МОм | от 10 до 100 нА |
| от 200,001 до 330,000 МОм | - | ±(3-10-3-R + 3-10-3) МОм | от 10 до 60 нА |
| от 330,001 до 1100,000 МОм | - | ±(1-10-2-R + 1-10-2) МОм | от 4 до 20 нА |
| Примечания 1 R - значение воспроизводимого электрического сопротивления, представленное в [Ом] для диапазонов с верхней границей до 2000 Ом включительно, [кОм] для диапазонов с верхней границей свыше 2000 Ом и до 2000 кОм включительно, [МОм] для диапазонов с верхней границей свыше 2000 кОм. 2 Границы диапазонов воспроизведения основываются на действительных значениях фиксированных сопротивлений, поэтому они могут отклоняться от указанных значений в пределах ±5 %. 3 Абсолютная погрешность действительна для испытательных токов, которые обеспечивают напряжение минимум 100 мВ при заданном сопротивлении. Например, при воспроизведении сопротивления 10 Ом минимальный испытательный ток составляет 10 мА. При меньших испытательных токах указанная в таблице постоянная составляющая абсолютной погрешности Recoct умножается на коэффициент k = Iioomb / Iact (отношение тока 1100мВ, обеспечивающего напряжение 100 мВ, к фактическому току Iact). Например, при сопротивлении 10 Ом и испытательном токе 1 мА постоянная составляющая абсолютной погрешности равна: Recoct = [2-10-3 Ом] • [10 мА]/[1 мА] = 20-10-3 Ом вместо указанных в таблице [2-10-3 Ом]. | |||
Таблица 13 - Метрологические характеристики калибраторов при воспроизведении
электрического сопротивления постоянному току (фиксированный режим)________________
| Номинальное воспроизводимое значение Rh | Пределы допускаемой основной абсолютной погрешности действительного значения 1 | Отклонение от номинального значения при выпуске из производства 1 | Максимальная нагрузка (пиковое отклонение) | ||
| 4х-проводная схема | 2х-проводная схема 2 | 4х-проводная схема | 2х-проводная схема | ||
| 0,0000 Ом | ±5-10-4 Ом | ±25-10-3 Ом | ±1-10-2 Ом | ±1,0 Ом | 500 мА |
| 0,1000 Ом | ±5-10-4 Ом | ±25-10-3 Ом | ±0,02-Rh Ом | ±1,0 Ом | 500 мА |
| 1,0000 Ом | ±5-10-4 Ом | ±25-10-3 Ом | ±0,02-Rh Ом | ±1,0 Ом | 400 мА |
| 10,0000 Ом | ±1-10-3 Ом | ±30-10-3 Ом | ±0,02-Rh Ом | ±1,0 Ом | 300 мА |
| 100,0000 Ом | ±3-10-3 Ом | ±30-10-3 Ом | ±0,02-Rh Ом | ±0,02-Rh Ом | 100 мА |
| 1000,000 Ом | ±(1,5-10-5-R) Ом | ±(4-10-5-R) Ом | ±0,02-Rh Ом | ±0,02-Rh Ом | 20 В |
| 10,00000 кОм | ±(1,5-10-5-R) кОм | ±(2-10-5-R) кОм | ±0,02-Rh кОм | ±0,02-Rh кОм | 20 В |
| 100,0000 кОм | ±(1,5-10-5-r) кОм | ±(1,5-10-5-R) кОм | ±0,02-Rh кОм | ±0,02-Rh кОм | 100 В |
| 1000,0000 кОм | - | ±(3-10-5-R) кОм | - | ±0,02-Rh кОм | 100 В |
| 10,00000 МОм | - | ±(1,3-10-4-R) МОм | - | ±0,05-Rh МОм | 100 В |
| 100,0000 МОм | - | ±(1-10-3-R) МОм | - | ±0,10-Rh МОм | 100 В |
| 1000,000 МОм | - | ±(2,5-10-3-R) МОм | - | ±0,15-Rh МОм | 100 В |
| Примечания 1 R - действительное значение воспроизводимого электрического сопротивления, представленное в [Ом] для диапазона с верхней границей до 1000 Ом, [кОм] для диапазонов с верхней границей свыше 1000 Ом и до 1000 кОм включительно, [МОм] для диапазонов с верхней границей свыше 1000 кОм; Rh - номинальное значение воспроизводимого электрического сопротивления, указанное в таблице. 2 Для 2-проводной схемы к указанному значению погрешности добавляется постоянная составляющая Recoct, равная отношению напряжения 15 мкВ при заданном сопротивлении к силе испытательного тока. Например, при испытательном токе 10 мА: Rh.coct = 15 мкВ / 10 мА = 1,5 мОм. | |||||
Таблица 14 - Метрологические характеристики калибраторов при воспроизведении
электрического сопротивления постоянному току в режиме источника высокого сопротивления (опция «МЕГОМ/HVR») ______________________________________
| Диапазон воспроизведения | Максимальное напряжение постоянного электрического тока, В | Пределы допускаемой основной относительной погрешности, % | Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного электрического тока, В |
| от 100,00 до 199,99 кОм | 800 | ±0,20 | ±(3-10-3-U + 2) |
| от 200,0 до 999,9 кОм | 1100 | ±0,20 | ±(з-10-3-и + 2) |
| от 1,0000 до 1,9999 МОм | 1150 | ±0,30 | ±(5-10’3-U + 5) |
| от 2,000 до 9,999 МОм | 1150 | ±0,30 | ±(5-10’3-U + 5) |
| от 10,000 до 19,999 МОм | 1500 | ±0,5 | ±(5-10’3-U + 5) |
| от 20,00 до 199,99 МОм | 1500 | ±0,5 | ±(5-10’3-U + 5) |
| от 200,0 до 999,9 МОм | 1500 | ±0,5 | ±(5-10’3-U + 5) |
| от 1,0000 до 1,9999 ГОм | 1500 | ±1,0 | ±(1-10-2-U + 5) |
| от 2,000 до 10,000 ГОм | 1500 | ±1,0 | ±(1-10-2-U + 5) |
| 100 ГОм | 1500 | ±3,0 | ±(1,5-10-2-U + 5) |
| Примечание - U - значение напряжения постоянного электрического тока, [В] | |||
Таблица 15 - Метрологические характеристики калибраторов при воспроизведении
электрической емкости (непрерывный режим)
| Диапазон воспроизведения 2 | Пределы допускаемой основной абсолютной или относительной погрешности 1 | Максимальная частота, Гц |
| от 0,800000 до 2,000000 нФ | ±(5-10-3-C + 1,5-10-2) нФ | 1000 |
| от 2,00001 до 3,30000 нФ | ±(5-10-3-C + 1,5-10-2) нФ | 1000 |
| от 3,30001 до 20,00000 нФ | ±0,5 % | 1000 |
| от 20,0001 до 33,0000 нФ | ±0,5 % | 1000 |
| от 33,0001 до 100,0000 нФ | ±0,5 % | 500 |
| от 100,0001 до 200,0000 нФ | ±0,5 % | 300 |
| от 0,200001 до 2,000000 мкФ | ±0,5 % | 300 |
| от 2,00001 до 3,30000 мкФ | ±0,5 % | 300 |
| от 3,30001 до 10,00000 мкФ | ±0,5 % | 300 |
| от 10,00001 до 20,00000 мкФ | ±0,5 % | 300 |
| от 20,0001 до 33,0000 мкФ | ±0,5 % | 300 |
| от 33,0001 до 100,0000 мкФ | ±0,5 % | 300 |
| от 100,0001 до 200,0000 мкФ | ±0,5 % | 50 |
| от 0,200001 до 1,100000 мФ | ±0,5 % | 15 |
| от 1,100001 до 2,000000 мФ | ±0,5 % | 8 |
| от 2,00001 до 11,00000 мФ | ±0,5 % | 5 |
| от 11,00001 до 20,00000 мФ | ±0,7 % | 1 |
| от 20,0001 до 120,0000 мФ | ±1,0 % | 0,5 |
| Примечания 1 C - значение воспроизводимой электрической емкости, [нФ]. 2 Границы диапазонов воспроизведения до 1,1 мФ включительно основываются на действительных значениях фиксированных емкостей, поэтому они могут отклоняться от указанных значений в пределах от -10 до +10 %. | ||
Таблица 16 - Метрологические характеристики калибраторов при воспроизведении
электрической емкости (фиксированный режим)
| Воспроизводимое значение | Пределы допускаемой основной относительной погрешности, % | Максимальная частота, Гц |
| 1,000000 нФ | ±1,25 | 1000 |
| 10,00000 нФ | ±0,35 | 1000 |
| 100,0000 нФ | ±0,25 | 500 |
| 1,000000 мкФ | ±0,25 | 300 |
| 10,00000 мкФ | ±0,35 | 300 |
| 100,0000 мкФ | ±0,45 | 300 |
Таблица 17 - Метрологические характеристики калибраторов при воспроизведении
электрической мощности и энергии постоянного и переменного электрического тока_______
| Диапазон воспроизведения напряжения постоянного и переменного электрического тока, В | от 0,200000 до 1050,0000 |
| Диапазон воспроизведения силы постоянного и переменного электрического тока | от 0,200000 мА до 30,00000 А |
| Диапазон воспроизведения электрической мощности | от 0,04000 мВт до 30,0000 кВт |
| Диапазон частот при воспроизведении мощности переменного электрического тока, Гц | от 15,000 до 1000,00 |
| Диапазон длительности воспроизведения энергии, с | от 2,000 до 3600,000 |
| Диапазон значений сдвига фазы, ° | от 0,00 до 359,99 |
| Пределы допускаемой основной абсолютной погрешности установки сдвига фазы, °: - до 200 Гц, - свыше 200 Гц, - на диапазоне 1050 В, от 20 до 500 Гц | ±0,15 ±0,25 ±0,5 |
| Диапазон установки коэффициента мощности | от -1,0000 до +1,0000 |
| Пределы допускаемой основной относительной погрешности при воспроизведении мощности постоянного электрического тока: | |
| 5р = ±7(5у)2 + (5Z)2 + 0,012 %, где 8и, [%] — пределы допускаемой основной относительной погрешности воспроизведения значения напряжения постоянного электрического тока, равные: 8и = Ди • 100/U, U - значение напряжения постоянного электрического тока, при котором вычисляют 5р, Ди - пределы допускаемой основной абсолютной погрешности воспроизведения значения U напряжения постоянного электрического тока, указанные в таблице 2; 5/, [%] - пределы допускаемой основной относительной погрешности воспроизведения значения силы постоянного электрического тока, равные: 5/ = 4/ • 100//, / - значение силы постоянного электрического тока, при котором вычисляют 5р, 4/ - пределы допускаемой основной абсолютной погрешности воспроизведения значения / силы постоянного электрического тока, указанные в таблице 6 | |
Продолжение таблицы 17_______________________________________________________
Пределы допускаемой основной относительной погрешности при воспроизведении мощности переменного электрического тока:
8и, [%] - пределы допускаемой основной относительной погрешности воспроизведения значения напряжения переменного электрического тока, равные: 8и = ±(4У • lOO/U'), U - значение напряжения переменного электрического тока, при котором вычисляют 5р, Ди - пределы допускаемой основной абсолютной погрешности воспроизведения значения U напряжения переменного электрического тока, указанные в таблице 3;
8i, [%] - пределы допускаемой основной относительной погрешности воспроизведения значения силы переменного электрического тока, равные: 5/ = ±(4/ • 100/Г),
I - значение силы переменного электрического тока, при котором вычисляют SP,
4/ - пределы допускаемой основной абсолютной погрешности воспроизведения значения / силы переменного электрического тока, указанные в таблице 7;
3PF, [%] - пределы допускаемой основной относительной погрешности коэффициента мощности, вычисляемые, в зависимости от единиц измерения мощности, по следующим формулам:
| 3PF = ± (1 | _ cos(ff+A^)\ cos(^) J | • 100 | для активной мощности, |
| 3PF = ± (1 | _ sin(y+Ay)\ _ sin(^) J | 100 | для реактивной мощности, |
| 3PF = 0 | для полной мощности, | ||
| где | |||
| ф, ° - установленный сдвиг по фазе между напряжением и током. | |||
△^, ° - пределы допускаемой основной абсолютной погрешности установки сдвига фазы Пределы допускаемой основной относительной погрешности при воспроизведении электрической энергии постоянного и переменного электрического тока:
где
Зд, 3t и 3PF - значения, идентичные значениям для мощности постоянного и переменного электрического тока;
8t, [%] - пределы допускаемой относительной погрешности, обусловленные заданным интервалом времени, равные: 8t = ±(0,01 + 30/tset),
tset, [с] - заданный интервал времени
Таблица 18 - Метрологические характеристики калибраторов при воспроизведении
гармонических составляющих
| Параметры сигнала основной частоты | |
| Максимальная пиковая амплитуда первой гармоники | V2 х полный диапазон |
| Пределы допускаемой основной приведенной погрешности амплитуды первой гармоники, % от диапазона первой гармоники | ±0,20 |
| Максимальная частота первой гармоники, кГ ц | 1 |
| Пределы допускаемой основной относительной погрешности установки частоты первой гармоники, % | ±0,0025 |
| Пределы допускаемой основной абсолютной погрешности установки сдвига фазы, °: - до 70 Гц - свыше 70 Гц | ±0,2 ±0,5 |
| Параметры гармонических составляющих | |
| Максимальное количество гармонических составляющих | 50 |
| Максимальная пиковая амплитуда гармоники, % от полного диапазона гармоники | от 0,00 до 30,00 |
| Пределы допускаемой основной приведенной погрешности амплитуды гармоники, % от диапазона первой гармоники | ±0,20 |
| Максимальная частота гармоники, кГц | 5 |
| Диапазон значений сдвига фазы, ° | от 0,00 до 360,00 |
| Пределы допускаемой основной абсолютной погрешности установки сдвига фазы, мкс | ±5 |
| Ограничение амплитуды итогового сигнала с гармоническими составляющими | |
| Максимальная пиковая амплитуда | V2 х полный диапазон первой гармоники |
| Примечание - Гармонические составляющие могут быть наложены на форму сигнала для всех функций воспроизведения калибратором напряжения и силы переменного тока, мощности и электрической энергии переменного тока | |
Таблица 19 - Метрологические характеристики калибраторов при воспроизведении
(моделировании) сигналов термопреобразователей сопротивления (ТС)___________________
| Тип ТС, температурный коэффициент по ГОСТ 6651-2009 | Пределы допускаемой основной абсолютной погрешности воспроизведения сигналов термопреобразователей сопротивления в указанном диапазоне моделируемых температур, °С | ||||||
| от -200 до -190 | св. -190 до -100 | св. -100 до 0 | св. 0 до +250 | св. +250 до +460 | св. +460 до +630 | св. +630 до +800 | |
| Pt100, а = 0,00385 °C-1 | ±0,05 | ±0,06 | ±0,07 | ±0,09 | ±0,12 | ±0,14 | ±0,18 |
| Pt200, а = 0,00385 °C-1 | ±0,04 | ±0,05 | ±0,08 | ±0,09 | ±0,12 | ±0,14 | - |
| Pt500, а = 0,00385 °C-1 | ±0,04 | ±0,04 | ±0,05 | ±0,08 | ±0,12 | ±0,15 | - |
| Pt1000, а = 0,00385 °C-1 | ±0,03 | ±0,04 | ±0,05 | ±0,09 | ±0,11 | ±0,14 | - |
Таблица 20 - Метрологические характеристики калибраторов при воспроизведении
(моделировании) сигналов термоэлектрических преобразователей (термопар)______________
| Тип термопары по ГОСТ Р 8.585-2001 | Диапазон моделируемого сигнала, °С | Пределы допускаемой основной абсолютной погрешности воспроизведения сигналов термоэлектрических преобразователей, °С | |
| R | от -50 до +100 | ±0,96 | |
| св. +100 до +400 | ±0,55 | ||
| св. +400 до +1000 | ±0,44 | ||
| св. +1000 до +1767 | ±0,39 | ||
| S | от -50 до +100 | ±0,90 | |
| св. +100 до +250 | ±0,56 | ||
| св. +250 до +1400 | ±0,49 | ||
| св. +1400 до +1767 | ±0,40 | ||
| B | от +400 до +800 | ±0,90 | |
| св. +800 до +1000 | ±0,54 | ||
| св. +1000 до +1500 | ±0,48 | ||
| св. +1500 до +1820 | ±0,41 | ||
| J | от -200 до -100 | ±0,30 | |
| св. -100 до +150 | ±0,25 | ||
| св. +150 до +700 | ±0,18 | ||
| св. +700 до +1200 | ±0,18 | ||
| T | от -200 до -100 | ±0,30 | |
| св. -100 до 0 | ±0,26 | ||
| св. 0 до +100 | ±0,21 | ||
| св. +100 до +400 | ±0,18 | ||
| E | от -250 до -100 | ±0,45 | |
| св. -100 до +280 | ±0,23 | ||
| св. +280 до +600 | ±0,19 | ||
| св. +600 до +1000 | ±0,19 | ||
| K | от -200 до -100 | ±0,35 | |
| св. -100 до +480 | ±0,25 | ||
| св. +480 до +1000 | ±0,23 | ||
| св. +1000 до +1372 | ±0,24 | ||
| N | от -200 до -100 | ±0,45 | |
| св. -100 до 0 | ±0,30 | ||
| св. 0 до +580 | ±0,26 | ||
| св. +580 до +1300 | ±0,23 | ||
| M | от -50 до +50 | ±0,25 | |
| св. +50 до +100 | ±0,22 | ||
| св. +100 до +470 | ±0,21 | ||
| св. +470 до +1410 | ±0,20 | ||
| Параметры автоматической компенсации температуры холодного спая (опция 91) | |||
| Тип датчика | Pt100 (а = 0,00385 °C-1) | ||
| Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая, °С: - с сохранением калибровочных констант в калибраторе - в остальных случаях | ±0,10 ±0,30 | ||
| Нестабильность датчика, °С/год | до 0,05 | ||
Таблица 21 - Общее описание функций, добавляемых с опцией «ОСЩ/SCO» (работа калибраторов в режиме определения нормируемых метрологических характеристик осциллографов с полосой пропускания до 400 МГ ц)___________________________________
| Режим | Диапазон частот | Диапазон напряжения (пиковое отклонение) | Тип выходного разъёма | Номинальное выходное полное сопротивление, Ом |
| Воспроизведение амплитудных характеристик | Постоянное напряжение, от 15 Гц до 1 кГц | от 0 до 200 В | N | 0 |
| Воспроизведение синусоидального напряжения | от 15 Гц до 400 МГц | от 1,4 мВ до 1,5 В | N | 50 |
| Формирование сигнала с малым временем нарастания (PWM) | от 0,1 Гц до 400 МГц | от 50 мВ до 1 В | N | 50 |
| Формирование временных маркеров (Time marker) | от 0,1 Гц до 400 МГц | от 50 мВ до 1 В | N | 50 |
Таблица 22 - Метрологические характеристики калибраторов при воспроизведении напряжения с опцией «ОСЩ/SCO» (работа калибраторов в режиме определения нормируемых метрологических характеристик осциллографов с полосой пропускания до 400 МГц)___________________________________________________________________
| Выходной разъем | Коаксиальный, тип N |
| Форма сигнала | Напряжение постоянного электрического тока (положительная, отрицательная), прямоугольная (симметричная, положительная, отрицательная), синусоидальная |
| Диапазоны амплитуд | 20 мВ, 200 мВ, 2 В, 20 В, 100 В, 280 В |
| Диапазон частот, Гц | от 15,00000 до 1000,0000 |
| Пределы допускаемой основной абсолютной погрешности установки частоты 1, Гц | ±(2,5-10-5-F) |
| Время нарастания импульса, мкс | до 3 |
| Номинальное выходное полное сопротивление | 50 Ом или 1 МОм (для компенсации нагрузки) |
Продолжение таблицы 22
| Режим | Нагрузка постоянного тока | Диапазон напряжения 3, В | Пределы допускаемой основной абсолютной погрешности 2, В |
| Воспроизведение напряжения постоянного электрического тока | 50 Ом | от 0 до 3,5 (пиковое значение) | ±(1,5-10-3-U + 2-10-5-Du + 3-10-5) |
| 1 МОм | от 0 до 200 (пиковое значение) | ±(3-10-4-U + 2-10-5-Du + 3-10-5) | |
| Воспроизведение синусоидального напряжения | 50 Ом | от 0 до 3,5 (СКЗ) | ±(2,5-10-3-U + 5-10-5-Du + 3-10-5) |
| 1 МОм | от 0 до 200 (СКЗ) | ±(1-10-3-U + 5-10-5-Du + 3-10-5) | |
| Воспроизведение прямоугольного напряжения | 50 Ом | от 0 до 3,5 (пиковое значение) | ±(4-10-3-U + 1,5-10-3-Du) |
| 1 МОм | от 0 до 200 (СКЗ) | ±(2,5-10-3-U + 1,5-10-3-Du) |
Примечания
1 F - значение установленной частоты выходного напряжения, [Гц].
2 U - значение воспроизводимого напряжения, [В];
Du - значение верхней границы установленного поддиапазона измерений, [В].
3 СКЗ - среднеквадратическое значение
Таблица 23 - Метрологические характеристики калибраторов в режиме генератора
синусоидального напряжения (опция «ОСЩ/SCO»)
| Выходной разъем | Коаксиальный, тип N | |||||
| Форма сигнала | Синусоидальная | |||||
| Диапазон частот | от 15,00000 Гц до 400,00 МГц | |||||
| Пределы допускаемой основной абсолютной погрешности установки частоты 1, Гц | ±(2,5-10-6-F) | |||||
| Диапазон амплитуды (пиковое значение) | от 1,400 мВ до 1,5000 В | |||||
| Параметр | Частота | |||||
| от 15 Гц до 100 кГц | св. 100 до 500 кГц | св. 0,5 до 10 МГц | св. 10 до 100 МГц | св. 100 до 400 МГ ц | ||
| Гармонические искажения | -55 дБ | -38 дБ (до 10 дБм) | -38 дБ (до 10 дБм) | -38 дБ (до 10 дБм) | -38 дБ (до 10 дБм) | |
| Неравномерность АЧХ (пиковое значение) | до 0,2 % | до 0,5 % (100 мкВ) | до 1,2 % (100 мкВ) | до 2,0 % (100 мкВ) | до 2,5 % (100 мкВ) | |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения 2 (пиковое значение), В | ±(5-10-3-U + + 3,5-10-4) | ±(2-10-2-U + + 2,5-10-4) | ±(2,5-10-2-U + + 2,5-10-4) | ±(3,3-10-2-U + + 2,5-10-4) | ±(3,7-10-2 -U + + 2,5-10-4) | |
| Примечания 1 F - значение установленной частоты выходного напряжения, [Гц]. 2 U - значение воспроизводимого напряжения, [В] | ||||||
Таблица 24 - Метрологические характеристики калибраторов в режиме формирования сигнала с малым временем нарастания (PWM) (опция «ОСЩ/SCO»)_____________________
| Выходной разъем | Коаксиальный, тип N | |
| Форма сигнала | Положительная прямоугольная | |
| Диапазон частот | от 0,100000 Гц до 400,000 МГц | |
| Пределы допускаемой основной абсолютной погрешности установки частоты, Гц | ±(2,5-10-6-F) | |
| Диапазон ширины импульса | от 2,5 нс до 5 с | |
| Коэффициенты заполнения (скважность) | 1 %, 10 %, 20 %, 30 %, 40 %, 50 % | ниже 2,5 МГц |
| 10 %, 20 %, 30 %, 40 %, 50 % | от 2,5 до 25 МГц | |
| 50 % | св. 25 МГц | |
| Диапазон амплитуды (пиковое значение) | 50 мВ, 100 мВ, 500 мВ, 1000 мВ / 50 Ом | |
| Пределы допускаемой основной относительной погрешности воспроизведения амплитуды, % | ±10 | |
| Джиттер, нс | до 2 | |
| Время нарастания импульса, нс | до 1 | |
Примечание - F - значение установленной частоты выходного напряжения, [Гц]
Таблица 25 - Метрологические характеристики калибраторов в режиме формирования временных маркеров (опция «ОСЩ/SCO»)
| Выходной разъем | Коаксиальный, тип N |
| Форма сигнала | выброс 2 нс (ниже 400 нс) |
| PWM прямоугольная (от 400 нс и выше) | |
| Диапазон временных маркеров | от 2,50000 нс до 10,000 с |
| Пределы допускаемой основной абсолютной погрешности установки периода следования временных маркеров, с | ±(2,5-10-6-T) |
| Диапазон амплитуды (пиковое значение) | 50 мВ, 100 мВ, 500 мВ, 1000 мВ / 50 Ом |
| Пределы допускаемой основной относительной погрешности воспроизведения амплитуды, % | ±10 |
| Джиттер, нс | до 2 |
| Время нарастания импульса, нс | до 1 |
| Примечание - T - значение установленного периода следования, [с] | |
Таблица 26 - Метрологические характеристики калибраторов в режиме измерения входного сопротивления осциллографа (опция «ОСЩ/SCO»)
| Выходной разъем | Коаксиальный, тип N |
| Диапазоны измерений | 100 Ом, 2 МОм |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления (для значений в поддиапазоне от 10 до 100 % диапазона измерений), % | ±0,10 |
Таблица 27 - Метрологические характеристики калибраторов при воспроизведении
напряжения с опцией «ОС11.2/SCI» (работа калибраторов в режиме определения нормируемых метрологических характеристик осциллографов с полосой пропускания до 1,1 ГГц)________________________________________________________________________________
| Выходной разъем | Коаксиальный, тип N | |||
| Форма сигнала | Напряжение постоянного электрического тока (положительная, отрицательная), прямоугольная (симметричная, положительная, отрицательная), синусоидальная | |||
| Диапазоны амплитуд | 20 мВ, 200 мВ, 2 В, 20 В, 100 В, 280 В | |||
| Диапазон частот, Гц | от 15,00000 до 1000,0000 | |||
| Пределы допускаемой основной абсолютной погрешности установки частоты 1, Гц | ±(2,5-10-5-F) | |||
| Время нарастания импульса, мкс | до 3 | |||
| Номинальное выходное полное сопротивление | 50 Ом или 1 МОм (для компенсации нагрузки) | |||
| Режим | Нагрузка постоянного тока | Диапазон напряжения 3, В | Пределы допускаемой основной абсолютной погрешности 2, В | |
| Воспроизведение напряжения постоянного электрического тока | 50 Ом | от 0 до 3,5 (пиковое значение) | ±(1,5-10-3-U + 2-10-5-Du + 3-10-5) | |
| 1 МОм | от 0 до 200 (пиковое значение) | ±(3-10-4-U + 2-10-5-Du + 3-10-5) | ||
| Воспроизведение синусоидального напряжения | 50 Ом | от 0 до 3,5 (СКЗ) | ±(2,5-10-3-U + 5-10-5-Du + 3-10-5) | |
| 1 МОм | от 0 до 200 (СКЗ) | ±( 1-10-3 -U + 5-10-5-Du + 3-10-5) | ||
| Воспроизведение прямоугольного напряжения | 50 Ом | от 0 до 3,5 (пиковое значение) | ±(4-10-3-U + 1,5-10-3-Du) | |
| 1 МОм | от 0 до 200 (СКЗ) | ±(2,5-10-3-U + 1,5-10-3-Du) | ||
| Примечания 1 F - значение установленной частоты выходного напряжения, [Гц]. 2 U - значение воспроизводимого напряжения, [В]; Du - значение верхней границы установленного поддиапазона измерений, [В]. 3 СКЗ - среднеквадратическое значение | ||||
Таблица 28 - Метрологические характеристики калибраторов в режиме генератора
синусоидального напряжения (опция «OCU,2/SC1»)
| Выходной разъем | Коаксиальный, тип N | ||||||
| Форма сигнала | Синусоидальный | ||||||
| Диапазон частот | от 15,00000 Гц до 1100,00 МГц | ||||||
| Пределы допускаемой основной абсолютной погрешности установки частоты 1, Гц - до 300 кГц - свыше 300 кГц | ±(1-10-5-F) ±(1-10-7-f) | ||||||
| Диапазон амплитуды (пиковое значение): - до 1 ГГц - свыше 1 ГГц | от 1,400 мВ до 1,5000 В от 1,400 мВ до 1,0000 В | ||||||
| Параметр | Частота | ||||||
| от 15 Гц до 100 кГц | св. 100 до 500 кГц | св. 0,5 до 10 МГц | св. 10 до 100 МГц | св. 100 до 600 МГц | св. 0,6 до 1,1 ГГц | ||
| Гармоничес кие искажения | -55 дБ | -33 дБ (до 10 дБм) | -33 дБ (до 10 дБм) | -33 дБ (до 10 дБм) | -30 дБ (до 10 дБм) | -30 дБ (до 10 дБм) | |
| Неравномерность АЧХ (пиковое значение) | до 0,2 % | до 0,5 % (100 мкВ) | до 1,2 % (100 мкВ) | до 2,0 % (100 мкВ) | до 2,5 % (100 мкВ) | до 4,5 % (100 мкВ) | |
| Пределы допускаемо й основной абсолютной погрешности воспроизведения напряжения 2 (пиковое значение), В | ±(5-10-3-U + + 3,5-10-4) | ±(2-10-2-U + + 2,5-10-4) | ±(2,5-10-2-U + + 2,5-10-4) | ±(3,3-10-2-U + + 2,5-10-4) | ±(3,7-10-2-U + + 2,5-10-4) | ±(6,5-10-2-U + + 2,5-10-4) | |
| Примечания 1 F - значение установленной частоты выходного напряжения, [Гц]. 2 U - значение воспроизводимого напряжения, [В] | |||||||
Таблица 29 - Метрологические характеристики калибраторов в режиме формирования сигнала с малым временем нарастания (PWM) (опция «ОС11.2/SCI»)
| Выходной разъем | Коаксиальный, тип N | |
| Форма сигнала: - от 0,1 Гц до 400,000 МГц - от 400,000 до 1100 МГц | Положительная прямоугольная Синусоидальная | |
| Диапазон частот | от 0,100000 Гц до 1100,000 МГц | |
| Пределы допускаемой основной абсолютной погрешности установки частоты, Гц | ±(1-10-7-F) | |
| Диапазон ширины импульса | от 2,5 нс до 5 с | |
| Коэффициенты заполнения (скважность) | 1 %, 10 %, 20 %, 30 %, 40 %, 50 % | ниже 2,5 МГц |
| 10 %, 20 %, 30 %, 40 %, 50 % | от 2,5 до 25 МГц | |
| 50 % | св. 25 МГц | |
| Диапазон амплитуды (пиковое значение) | 50 мВ, 100 мВ, 500 мВ, 1000 мВ / 50 Ом | |
| Пределы допускаемой основной относительной погрешности воспроизведения амплитуды, % | ±10 | |
| Джиттер, нс | до 2 | |
| Время нарастания импульса, нс | до 1 | |
| Примечание - F - значение установленной частоты выходного напряжения, [Гц] | ||
Таблица 30 - Метрологические характеристики калибраторов в режиме формирования временных маркеров (опция «ОСЦ2/8С1»)___________________________________________
| Выходной разъем | Коаксиальный, тип N |
| Форма сигнала | выброс 2 нс (ниже 400 нс) |
| PWM прямоугольная (от 400 нс и выше) | |
| Диапазон временных маркеров | от 2,50000 нс до 10,000 с |
| Пределы допускаемой основной абсолютной погрешности установки периода следования временных маркеров, с | ±(1-10-7-T) |
| Диапазон амплитуды (пиковое значение) | 50 мВ, 100 мВ, 500 мВ, 1000 мВ / 50 Ом |
| Пределы допускаемой основной относительной погрешности воспроизведения амплитуды, % | ±10 |
| Джиттер, нс | до 2 |
| Время нарастания импульса, нс | до 1 |
| Примечание - T - значение установленного периода следования, [с] | |
Таблица 31 - Метрологические характеристики калибраторов в режиме измерения входного сопротивления осциллографа (опция «ОС11.2/SCI»)
| Выходной разъем | Коаксиальный, тип N |
| Диапазоны измерений | 100 Ом, 2 МОм |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления (для значений в поддиапазоне от 10 до 100 % диапазона измерений), % | ±0,10 |
Таблица 32 - Метрологические характеристики калибраторов при измерении электрических сигналов с помощью встроенного мультиметра (опция «МУЛЬТИМЕТР/MER»)___________
| Функция | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности 1 | Разрешение |
| Напряжение постоянного электрического тока | ±12 мВ | ±(5-10-5-U + 3-10-3) мВ | 1-10-5 мВ |
| ±120 мВ | ±(5-10-5-U + 5-10-3) мВ | 1-10-4 мВ | |
| ±1,2 В | ±(5-10-5-U + 5-10-5) В | 1-10-6 В | |
| ±12 В | ±(5-10-5-U + 5-10-4) В | 1-10-5 В | |
| Сила постоянного электрического тока | ±100 мкА | ±(2-10-4-I + 2-10-2) мкА | 1-10-3 мкА |
| ±1 мА | ±(2-10-4-I + 1-10-4) мА | 1-10-5 мА | |
| ±2,4 мА | ±(1,5-10-4-I + 8-10-4) мА | 1-10-4 мА | |
| ±24 мА | ±(1,5-10-4-I + 8-10-4) мА | 1-10-4 мА | |
| Частота | от 1 Гц до 100 кГц | ±(5-10-5-F) | от 10 мкГц до 0,1 Гц |
| Сопротивление постоянному электрическому току | 2 кОм | ±(2-10-4-R + 1-10-5) кОм | 1-10-6 кОм |
| 20 кОм | ±(2-10-4-R + 5-10-5) кОм | 1-10-5 кОм | |
| Примечания 1 Указанные значения погрешности достигаются после выполнения коррекции нуля. U - измеренное значение напряжения постоянного электрического тока, представленное в [мВ] для диапазонов с верхней границей до 120 мВ включительно, [В] для диапазонов с верхней границей свыше 120 мВ. I - измеренное значение силы постоянного электрического тока, представленное в [мкА] для диапазона с верхней границей 100 мкА, [мА] для остальных диапазонов. F - измеренное значение частоты, [Гц] или [кГц]. R - измеренное значение электрического сопротивления, [кОм]. Номинальные значения клемм: 25 В (пиковое значение) максимум (между клеммами V и COM); 10 В (пиковое значение) максимум (между клеммами A и COM); 50 В (пиковое значение) максимум (между клеммами COM и PE); более 1 МОм (между клеммами COM и PE). | |||
Таблица 33 - Метрологические характеристики калибраторов при измерении сигналов термопреобразователей сопротивления (ТС) с использованием переходника (опция 9000-60) с помощью встроенного мультиметра (опция «МУЛЬТИМЕТР/MER»)_____
| Тип ТС, температурный коэффициент по ГОСТ 6651-2009 | Пределы допускаемой основной абсолютной погрешности измерений сигналов термопреобразователей сопротивления в указанном диапазоне моделируемых температур, °С | ||||||
| от-200 до -190 | св. -190 до -100 | св. -100 до 0 | св. 0 до +250 | св. +250 до +460 | св. +460 до +630 | св. +630 до +800 | |
| Pt100, а = 0,00385 °C-1 | ±0,10 | ±0,12 | ±0,14 | ±0,18 | ±0,24 | ±0,28 | ±0,36 |
| Pt200, а = 0,00385 °C-1 | ±0,08 | ±0,10 | ±0,16 | ±0,18 | ±0,24 | ±0,28 | - |
| Pt500, а = 0,00385 °C-1 | ±0,08 | ±0,08 | ±0,10 | ±0,16 | ±0,24 | ±0,30 | - |
| Pt1000, а = 0,00385 °C-1 | ±0,08 | ±0,08 | ±0,10 | ±0,18 | ±0,22 | ±0,28 | - |
Таблица 34 - Метрологические характеристики калибраторов при измерении сигналов термоэлектрических преобразователей (термопар) с помощью встроенного мультиметра
(опция «МУЛЬТИМЕТР/MER»)
| Тип термопары по ГОСТ Р 8.585-2001 | Диапазон показаний температуры, °С | Пределы допускаемой основной абсолютной погрешности измерений сигналов термоэлектрических преобразователей, °С |
| R | от -50 до +100 | ±0,96 |
| св. +100 до +400 | ±0,55 | |
| св. +400 до +1000 | ±0,72 | |
| св. +1000 до +1767 | ±0,76 | |
| S | от -50 до +100 | ±0,91 |
| св. +100 до +250 | ±0,56 | |
| св. +250 до +1400 | ±0,79 | |
| св. +1400 до +1767 | ±0,79 | |
| B | от +400 до +800 | ±0,89 |
| св. +800 до +1000 | ±0,54 | |
| св. +1000 до +1500 | ±0,48 | |
| св. +1500 до +1820 | ±0,81 | |
| J | от -200 до -100 | ±0,31 |
| св. -100 до +150 | ±0,22 | |
| св. +150 до +700 | ±0,29 | |
| св. +700 до +1200 | ±0,29 | |
| T | от -200 до -100 | ±0,30 |
| св. -100 до 0 | ±0,26 | |
| св. 0 до +100 | ±0,23 | |
| св. +100 до +400 | ±0,28 | |
| E | от -250 до -100 | ±0,45 |
| св. -100 до +280 | ±0,25 | |
| св. +280 до +600 | ±0,25 | |
| св. +600 до +1000 | ±0,25 | |
| K | от -200 до -100 | ±0,35 |
| св. -100 до +480 | ±0,33 | |
| св. +480 до +1000 | ±0,34 | |
| св. +1000 до +1372 | ±0,37 | |
| N | от -200 до -100 | ±0,45 |
| св. -100 до 0 | ±0,30 | |
| св. 0 до +580 | ±0,36 | |
| св. +580 до +1300 | ±0,36 | |
| M | от -50 до +50 | ±0,25 |
| св. +50 до +100 | ±0,22 | |
| св. +100 до +470 | ±0,32 | |
| св. +470 до +1410 | ±0,32 |
Пределы допускаемой дополнительной погрешности калибраторов, обусловленной отклонением температуры окружающего воздуха на каждый 1 °С от нормальных значений, во всех режимах работы: ±10 % от значения пределов допускаемой основной погрешности.
Таблица 35 - Основные технические характеристики калибраторов
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без конденсации), % | от +21 до +25 до 70 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без конденсации), % | от +13 до +33 до 70 |
| Параметры электрического питания: - напряжение переменного электрического тока, В - частота переменного электрического тока, Гц | от 115 до 230 от 50 до 60 |
| Время прогрева, требуемое для обеспечения метрологических характеристик, мин | 30 |
| Габаритные размеры (Ш х В х Г), мм | 435 х 175 х 620 |
| Масса в базовой комплектации (без опций), кг | 24 |
Таблица 36 - Показатели надежности
| Наименование характеристики | Значение |
| Среднее время наработки на отказ, ч | 20000 |
| Средний срок службы, лет | 10 |
наносится методом лазерной печати, либо другим типографским способом на титульный лист документа ПГЯК.469519.001РЭ «Калибраторы многофункциональные МК9023А. Руководство по эксплуатации».
Таблица 37 - Комплектность калибраторов
| Наименование | Обозначение | Количество, шт. |
| Калибратор многофункциональный 1 | МК9023А | 1 |
| Сетевой кабель | - | 1 |
| Комплект тестовых проводов | - | 1 |
| Программное обеспечение | METLAB | 1 |
| Токовая катушка 2 | Опция 140-50 | 1 |
| Токовая катушка 2 | Опция 0950 | 1 |
| Руководство по эксплуатации | ПГЯК.469519.001РЭ | 1 |
| Паспорт | - | 1 |
| Методика поверки 2 | - | 1 |
| Примечания 1 Опции - в соответствии с заказом. 2 Поставляется по отдельному заказу. | ||
приведены в разделе 4 «Примеры использования калибратора для поверки средств измерений» документа ПГЯК.469519.001РЭ «Калибраторы многофункциональные МК9023А. Руководство по эксплуатации».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17 марта 2021 г. № 668 «Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Государственная поверочная схема для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты»;
ПГЯК.469519.001ТУ «Калибраторы многофункциональные МК9023А. Технические условия».
| Зарегистрировано поверок | 21 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
