| Номер в госреестре | 93222-24 |
| Наименование СИ | Нагрузки электронные программируемые с рекуперацией |
| Обозначение типа СИ | EA-ELR |
| Изготовитель | EA ELEKTRO-AUTOMATIK GmbH & Co. KG, Германия |
| Год регистрации | 2024 |
| Срок свидетельства | 17.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нагрузки электронные программируемые с рекуперацией EA-ELR (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин напряжения, силы постоянного тока, электрической мощности.
Нагрузки представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку. На передней панели расположен дисплей и клавиши управления. На задней панели расположены разъёмы для подключения питания нагрузки, клеммы для подключения источника питания постоянного тока и разъемы для связи с персональным компьютером через интерфейс Ethernet, USB, Analog. С помощью дополнительных съемных интерфейсных модулей можно добавить другие цифровые интерфейсы, такие как RS232, Profibus, ProfiNet, ModBus TCP, CAN, CANopen или EtherCAT.
Принцип действия нагрузок основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью регуляторов, расположенных на лицевой панели нагрузок, а также при помощи цифровых и аналогового интерфейсов при дистанционном режиме управления.
К данному типу нагрузок относятся следующие модификации: EA-ELR 10080-1000 4U, EA-ELR 10200-420 4U, EA-ELR 10360-240 4U,
EA-ELR 10500-180 4U, EA-ELR 10750-120 4U, EA-ELR 10920-125 4U, EA-ELR 11000-80 4U, EA-ELR 10080-170 3U, EA-ELR 10200-70 3U, EA-ELR 10360-40 3U, EA-ELR 10500-30 3U, EA-ELR 10750-20 3U, EA-ELR 10080-340 3U, EA-ELR 10200-140 3U, EA-ELR 10360-80 3U, EA-ELR 10500-60 3U, EA-ELR 10750-40 3U, EA-ELR 11000-30 3U, EA-ELR 10080-510 3U, EA-ELR 10200-210 3U, EA-ELR 10360-120 3U, EA-ELR 10500-90 3U, EA-ELR 10750-60 3U, EA-ELR 11000-40 3U, EA-ELR 10080-60 2U, EA-ELR 10200-25 2U, EA-ELR 10360-15 2U, EA-ELR 10500-10 2U, EA-ELR 10750-06 2U, EA-ELR 10080-120 2U, EA-ELR 10200-50 2U, EA-ELR 10360-30 2U, EA-ELR 10500-20 2U, EA-ELR 10750-12 2U, EA-ELR 11000-10 2U.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид средств измерений и место нанесения знака утверждения типа представлены на рисунках 1 - 3.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель нагрузок в месте, указанном на рисунке 4.
Место пломбирования от несанкционированного доступа представлено на рисунке 5.

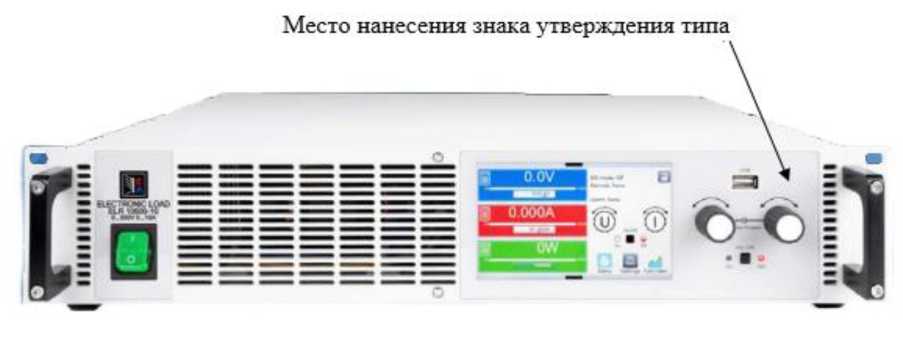

Рисунок 1 - Общий вид и место нанесения знака утверждения типа нагрузок EA-ELR 10080-60 2U, EA-ELR 10200-25 2U, EA-ELR 10360-15 2U, EA-ELR 10500-10 2U, EA-ELR 10750-06 2U, EA-ELR 10080-120 2U, EA-ELR 10200-50 2U, EA-ELR 10360-30 2U,
EA-ELR 10500-20 2U, EA-ELR 10750-12 2U, EA-ELR 11000-10 2U

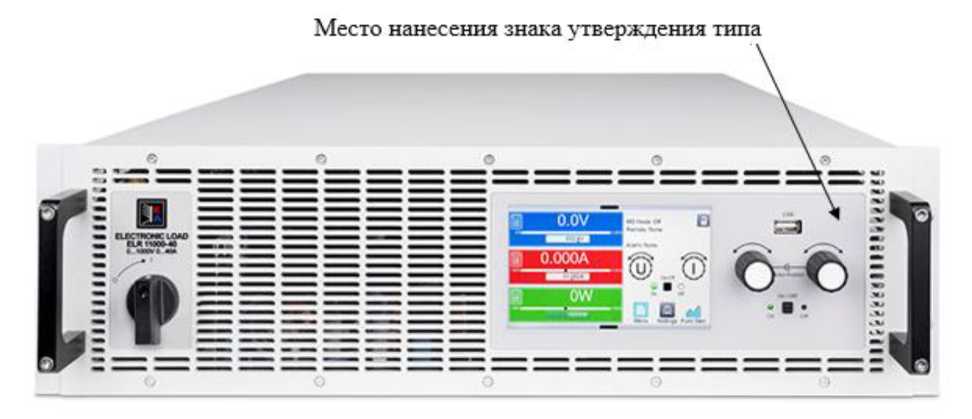

Рисунок 2 - Общий вид и место нанесения знака утверждения типа нагрузок EA-ELR 10080-170 3U, EA-ELR 10200-70 3U, EA-ELR 10360-40 3U, EA-ELR 10500-30 3U, EA-ELR 10750-20 3U, EA-ELR 10080-340 3U, EA-ELR 10200-140 3U, EA-ELR 10360-80 3U, EA-ELR 10500-60 3U, EA-ELR 10750-40 3U, EA-ELR 11000-30 3U, EA-ELR 10080-510 3U, EA-ELR 10200-210 3U, EA-ELR 10360-120 3U, EA-ELR 10500-90 3U, EA-ELR 10750-60 3U, EA-ELR 11000-40 3U
Место нанесения знака утверждения типа
11111111 * 11111111111111111 * 111

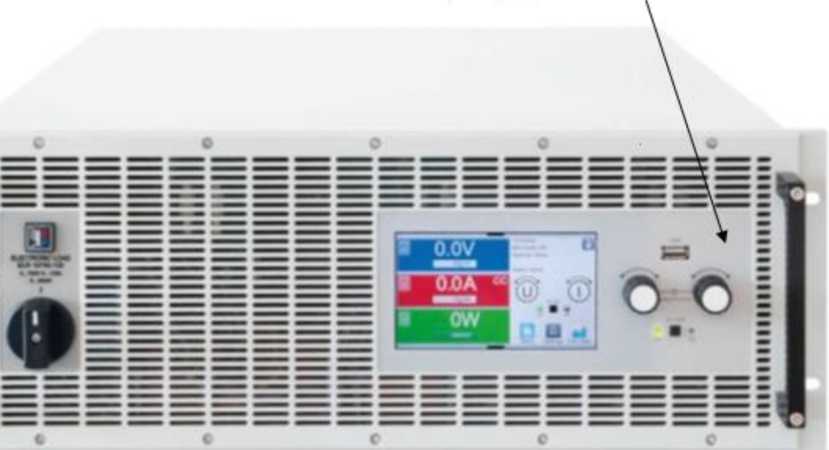

Рисунок 3 - Общий вид и место нанесения знака утверждения типа нагрузок
EA-ELR 10080-1000 4U, EA-ELR 10200-420 4U, EA-ELR 10360-240 4U,
EA-ELR 10500-180 4U, EA-ELR 10750-120 4U, EA-ELR 10920-125 4U, EA-ELR 11000-80 4U

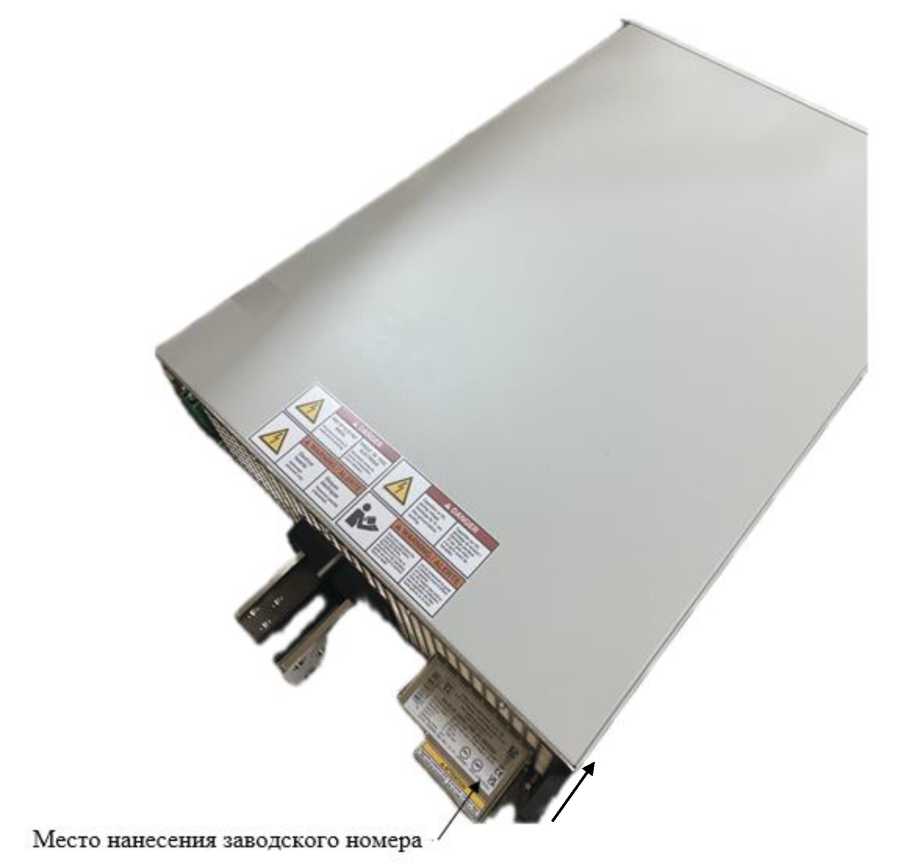

Рисунок 4 - Место нанесения заводского номера нагрузок EA-ELR 10080-1000 4U, EA-ELR 10200-420 4U, EA-ELR 10360-240 4U, EA-ELR 10500-180 4U,
EA-ELR 10750-120 4U, EA-ELR 10920-125 4U, EA-ELR 11000-80 4U, EA-ELR 10080-170 3U,
EA-ELR 10200-70 3U, EA-ELR 10360-40 3U, EA-ELR 10500-30 3U, EA-ELR 10750-20 3U, EA-ELR 10080-340 3U, EA-ELR 10200-140 3U, EA-ELR 10360-80 3U, EA-ELR 10500-60 3U, EA-ELR 10750-40 3U, EA-ELR 11000-30 3U, EA-ELR 10080-510 3U, EA-ELR 10200-210 3U, EA-ELR 10360-120 3U, EA-ELR 10500-90 3U, EA-ELR 10750-60 3U, EA-ELR 11000-40 3U, EA-ELR 10080-60 2U, EA-ELR 10200-25 2U, EA-ELR 10360-15 2U, EA-ELR 10500-10 2U, EA-ELR 10750-06 2U, EA-ELR 10080-120 2U, EA-ELR 10200-50 2U, EA-ELR 10360-30 2U,
EA-ELR 10500-20 2U, EA-ELR 10750-12 2U, EA-ELR 11000-10 2U

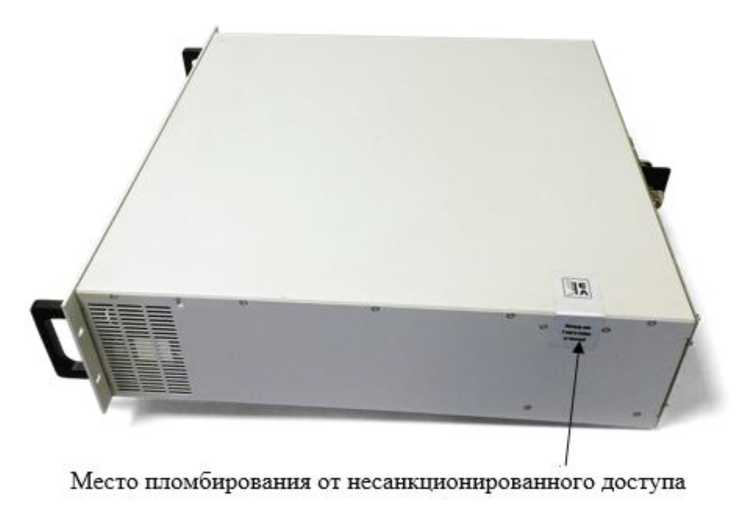

Рисунок 5 - Место пломбирования от несанкционированного доступа нагрузок EA-ELR 10080-1000 4U, EA-ELR 10200-420 4U, EA-ELR 10360-240 4U, EA-ELR 10500-180 4U, EA-ELR 10750-120 4U, EA-ELR 10920-125 4U,
EA-ELR 11000-80 4U, EA-ELR 10080-170 3U, EA-ELR 10200-70 3U, EA-ELR 10360-40 3U,
EA-ELR 10500-30 3U, EA-ELR 10750-20 3U, EA-ELR 10080-340 3U,
EA-ELR 10200-140 3U, EA-ELR 10360-80 3U, EA-ELR 10500-60 3U, EA-ELR 10750-40 3U,
EA-ELR 11000-30 3U, EA-ELR 10080-510 3U, EA-ELR 10200-210 3U,
EA-ELR 10360-120 3U, EA-ELR 10500-90 3U, EA-ELR 10750-60 3U, EA-ELR 11000-40 3U, EA-ELR 10080-60 2U, EA-ELR 10200-25 2U, EA-ELR 10360-15 2U, EA-ELR 10500-10 2U, EA-ELR 10750-06 2U, EA-ELR 10080-120 2U, EA-ELR 10200-50 2U, EA-ELR 10360-30 2U, EA-ELR 10500-20 2U, EA-ELR 10750-12 2U, EA-ELR 11000-10 2U
Управление режимами работы и настройками нагрузок осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | KE | HMI | DR |
| Номер версии (идентификационный номер) ПО, не ниже | V2.01 | V2.01 | V1.0.2 |
| Цифровой идентификатор ПО (контрольная суммаисполняемого кода) | - | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной (к номинальному значению) погрешности установки напряжения постоянного тока, % | ±0,05 |
| Пределы допускаемой приведенной (к номинальному значению) погрешности установки силы постоянного тока, % | ±0,03 |
| Пределы допускаемой приведенной (к номинальному значению) погрешностиустановки электрической мощности, % | ±0,02 |
Таблица 3 - Метрологические характеристики
| Модификация | Номинальные значения | Диапазон установки | Диапазон формирования электрического сопротивления, Ом | ||||
| напряж ения постоян ного тока, В | силы постоян ного тока, А | электри ческой мощнос ти, кВт | напряж ения постоя нного тока, В | силы постоя нного тока, А | электри ческой мощност и, кВт | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| EA-ELR 10080-1000 4U | 80 | 1000 | 30 | от 0 до 80 | от 0 до 1000 | от 0 до 30 | от 0,003 до 5,000 |
| EA-ELR 10200-420 4U | 200 | 420 | 30 | от 0 до 200 | от 0 до 420 | от 0 до 30 | от 0,0165 до 25,0000 |
| EA-ELR 10360-240 4U | 360 | 240 | 30 | от 0 до 360 | от 0 до 240 | от 0 до 30 | от 0,05 до 90,00 |
| EA-ELR 10500-180 4U | 500 | 180 | 30 | от 0 до 500 | от 0 до 180 | от 0 до 30 | от 0,08 до 170,00 |
| EA-ELR 10750-120 4U | 750 | 120 | 30 | от 0 до 750 | от 0 до 120 | от 0 до 30 | от 0,2 до 370,0 |
| EA-ELR 10920-125 4U | 920 | 125 | 30 | от 0 до 920 | от 0 до 125 | от 0 до 30 | от 0,25 до 550,00 |
| EA-ELR 11000-80 4U | 1000 | 80 | 30 | от 0 до 1000 | от 0 до 80 | от 0 до 30 | от 0,4 до 650,0 |
| EA-ELR 10080-170 3U | 80 | 170 | 5 | от 0 до 80 | от 0 до 170 | от 0 до 5 | от 0,016 до 26,000 |
| EA-ELR 10200-70 3U | 200 | 70 | 5 | от 0 до 200 | от 0 до 70 | от 0 до 5 | от 0,1 до 160,0 |
| EA-ELR 10360-40 3U | 360 | 40 | 5 | от 0 до 360 | от 0 до 40 | от 0 до 5 | от 0,3 до 520,0 |
| EA-ELR 10500-30 3U | 500 | 30 | 5 | от 0 до 500 | от 0 до 30 | от 0 до 5 | от 0,6 до 1000,0 |
| EA-ELR 10750-20 3U | 750 | 20 | 5 | от 0 до 750 | от 0 до 20 | от 0 до 5 | от 1,2 до 2200,0 |
| EA-ELR 10080-340 3U | 80 | 340 | 10 | от 0 до 80 | от 0 до 340 | от 0 до 10 | от 0,008 до 13,000 |
| EA-ELR 10200-140 3U | 200 | 140 | 10 | от 0 до 200 | от 0 до 140 | от 0 до 10 | от 0,05 до 80,00 |
| EA-ELR 10360-80 3U | 360 | 80 | 10 | от 0 до 360 | от 0 до 80 | от 0 до 10 | от 0,15 до 260,00 |
Продолжение таблицы 3
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| EA-ELR 10500-60 3U | 500 | 60 | 10 | от 0 до 500 | от 0 до 60 | от 0 до 10 | от 0,3 до 500,0 |
| EA-ELR 10750-40 3U | 750 | 40 | 10 | от 0 до 750 | от 0 до 40 | от 0 до 10 | от 0,6 до 1100,0 |
| EA-ELR 11000-30 3U | 1000 | 30 | 10 | от 0 до 1000 | от 0 до 30 | от 0 до 10 | от 1,2 до 2000,0 |
| EA-ELR 10080-510 3U | 80 | 510 | 15 | от 0 до 80 | от 0 до 510 | от 0 до 15 | от 0,006 до 9,000 |
| EA-ELR 10200-210 3U | 200 | 210 | 15 | от 0 до 200 | от 0 до 210 | от 0 до 15 | от 0,03 до 50,00 |
| EA-ELR 10360-120 3U | 360 | 120 | 15 | от 0 до 360 | от 0 до 120 | от 0 до 15 | от 0,1 до 180,0 |
| EA-ELR 10500-90 3U | 500 | 90 | 15 | от 0 до 500 | от 0 до 90 | от 0 до 15 | от 0,2 до 330,0 |
| EA-ELR 10750-60 3U | 750 | 60 | 15 | от 0 до 750 | от 0 до 60 | от 0 до 15 | от 0,4 до 750,0 |
| EA-ELR 11000-40 3U | 1000 | 40 | 15 | от 0 до 1000 | от 0 до 40 | от 0 до 15 | от 0,8 до 1300,0 |
| EA-ELR 10080-60 2U | 80 | 60 | 1,5 | от 0 до 80 | от 0 до 60 | от 0 до 1,5 | от 0,04 до 80,00 |
| EA-ELR 10200-25 2U | 200 | 25 | 1,5 | от 0 до 200 | от 0 до 25 | от 0 до 1,5 | от 0,25 до 500,00 |
| EA-ELR 10360-15 2U | 360 | 15 | 1,5 | от 0 до 360 | от 0 до 15 | от 0 до 1,5 | от 0,8 до 1600,0 |
| EA-ELR 10500-10 2U | 500 | 10 | 1,5 | от 0 до 500 | от 0 до 10 | от 0 до 1,5 | от 2 до 3000 |
| EA-ELR 10750-06 2U | 750 | 06 | 1,5 | от 0 до 750 | от 0 до 06 | от 0 до 1,5 | от 4 до 6000 |
| EA-ELR 10080-120 2U | 80 | 120 | 3 | от 0 до 80 | от 0 до 120 | от 0 до 3 | от 0,02 до 40,00 |
| EA-ELR 10200-50 2U | 200 | 50 | 3 | от 0 до 200 | от 0 до 50 | от 0 до 3 | от 0,1 до 250,0 |
| EA-ELR 10360-30 2U | 360 | 30 | 3 | от 0 до 360 | от 0 до 30 | от 0 до 3 | от 0,4 до 800,0 |
| EA-ELR 10500-20 2U | 500 | 20 | 3 | от 0 до 500 | от 0 до 20 | от 0 до 3 | от 1 до 1500 |
| EA-ELR 10750-12 2U | 750 | 12 | 3 | от 0 до 750 | от 0 до 12 | от 0 до 3 | от 2 до 3000 |
| EA-ELR 11000-10 2U | 1000 | 10 | 3 | от 0 до 1000 | от 0 до 10 | от 0 до 3 | от 3 до 6000 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: - напряжение переменного тока, В | от 380 до 480 |
| - частота переменного тока, Гц | от 45 до 65 |
| Количество фаз входногоэлектрического питания: - EA-ELR 10080-1000 4U, EA-ELR 10200-420 4U, EA-ELR 10360-240 4U, EA-ELR 10500-180 4U, EA-ELR 10750-120 4U, EA-ELR 10920-125 4U, EA-ELR 11000-80 4U, EA-ELR 10080-170 3U, EA-ELR 10200-70 3U, EA-ELR 10360-40 3U, EA-ELR 10500-30 3U, EA-ELR 10750-20 3U, EA-ELR 10080-340 3U, EA-ELR 10200-140 3U, EA-ELR 10360-80 3U, EA-ELR 10500-60 3U, EA-ELR 10750-40 3U, EA-ELR 11000-30 3U, | 3 |
| EA-ELR 10080-510 3U, EA-ELR 10200-210 3U, EA-ELR 10360-120 3U, EA-ELR 10500-90 3U, EA-ELR 10750-60 3U, EA-ELR 11000-40 3U - EA-ELR 10080-60 2U, EA-ELR 10200-25 2U, EA-ELR 10360-15 2U, EA-ELR 10500-10 2U, EA-ELR 10750-06 2U, EA-ELR 10080-120 2U, EA-ELR 10200-50 2U, EA-ELR 10360-30 2U, EA-ELR 10500-20 2U, EA-ELR 10750-12 2U, EA-ELR 11000-10 2U | 1 |
| Габаритные размеры (ширина*высотахглубина),мм, не более - EA-ELR 10080-1000 4U, EA-ELR 10200-420 4U, EA-ELR 10360-240 4U, EA-ELR 10500-180 4U, EA-ELR 10750-120 4U, EA-ELR 10920-125 4U, EA-ELR 11000-80 4U | 483x177x785 |
| - EA-ELR 10080-170 3U, EA-ELR 10200-70 3U, EA-ELR 10360-40 3U, EA-ELR 10500-30 3U, EA-ELR 10750-20 3U, EA-ELR 10080-340 3U, EA-ELR 10200-140 3U, EA-ELR 10360-80 3U, EA-ELR 10500-60 3U, EA-ELR 10750-40 3U, EA-ELR 11000-30 3U, EA-ELR 10080-510 3U, EA-ELR 10200-210 3U, EA-ELR 10360-120 3U, EA-ELR 10500-90 3U, EA-ELR 10750-60 3U, EA-ELR 11000-40 3U | 483x133x777 |
| - EA-ELR 10080-60 2U, EA-ELR 10200-25 2U, EA-ELR 10360-15 2U, EA-ELR 10500-10 2U, EA-ELR 10750-06 2U, EA-ELR 10080-120 2U, EA-ELR 10200-50 2U, EA-ELR 10360-30 2U, EA-ELR 10500-20 2U, EA-ELR 10750-12 2U, EA-ELR 11000-10 2U | 483x89x559 |
| Масса, кг (в зависимости от мощности модификации), не более - EA-ELR 10080-1000 4U, EA-ELR 10200-420 4U, EA-ELR 10360-240 4U, EA-ELR 10500-180 4U, EA-ELR 10750-120 4U, EA-ELR 10920-125 4U, EA-ELR 11000-80 4U | 50 |
| - EA-ELR 10080-170 3U, EA-ELR 10200-70 3U, EA-ELR 10360-40 3U, | 18 (5 кВт); |
| EA-ELR 10500-30 3U, EA-ELR 10750-20 3U, EA-ELR 10080-340 3U, | 26 (10 кВт) |
| EA-ELR 10200-140 3U, EA-ELR 10360-80 3U, EA-ELR 10500-60 3U, EA-ELR 10750-40 3U, EA-ELR 11000-30 3U, EA-ELR 10080-510 3U, EA-ELR 10200-210 3U, EA-ELR 10360-120 3U, EA-ELR 10500-90 3U, EA-ELR 10750-60 3U, EA-ELR 11000-40 3U | 33 (15 кВт) |
| - EA-ELR 10080-60 2U, EA-ELR 10200-25 2U, EA-ELR 10360-15 2U, | 10 (1,5 кВт); |
| EA-ELR 10500-10 2U, EA-ELR 10750-06 2U, EA-ELR 10080-120 2U, EA-ELR 10200-50 2U, EA-ELR 10360-30 2U, EA-ELR 10500-20 2U, EA-ELR 10750-12 2U, EA-ELR 11000-10 2U | 13 (3 кВт) |
| Нормальные условия измерений: | |
| - температура окружающейсреды, °С | от +18 до +28 |
| - относительная влажность, % | от 30 до 80 |
| Средняя наработка на отказ,ч | 50000 |
наносится на лицевую панель в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Нагрузки электронные программируемые с рекуперацией EA-ELR | — | 1 |
| Штекер для разъема Sense | — | 2 |
| USB-кабель, длина 1,8 м. | — | 1 |
| Набор крышек для разъема постоянного тока | — | 1 |
| Крышка разъемов Sense | — | 1 |
| USB-носитель с документацией и внешним программным обеспечением | — | 1 |
| Вилка разъема переменного тока | — | 1 |
| Комплект для снятия натяжения кабеля переменного тока | — | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе «Эксплуатация и варианты применения» руководства по эксплуатации.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного тока»;
Нагрузки электронные программируемые с рекуперацией EA-ELR. Стандарт предприятия.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
