| Номер в госреестре | 93226-24 |
| Наименование СИ | Комплексы программно-аппаратные |
| Обозначение типа СИ | ЭЛСАР-Р |
| Изготовитель | Общество с ограниченной ответственностью "Комита Автоматизация" (ООО "Комита Автоматизация"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 17.09.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-аппаратные ЭЛСАР-Р предназначены для измерений электрических сигналов от первичных преобразователей в виде напряжения, силы и сопротивления постоянного электрического тока, сигналов частоты переменного электрического тока, а также генерирования напряжения и силы постоянного электрического тока.
Конструктивно комплексы программно-аппаратные ЭЛСАР-Р (далее - ПАК) выполнены в виде металлического ящика, внутри которого размещены модуль центрального процессора, модули ввода-вывода аналоговых и дискретных сигналов, модули питания, релейные модули и колодки для подключения первичных преобразователей и исполнительных устройств.
Принцип действия ПАК основан на приеме сигналов, поступающих от различных первичных преобразователей, измерений и обработке их и выработке соответствующих запрограммированной задаче управляющих сигналов для исполнительных устройств.
В зависимости от системы, в которую входит ПАК, и задач, которые он должен решать, ПАК может иметь различные модификации, отличающиеся друг от друга различным количеством модулей и набором метрологических характеристик. При этом ПАК присваивается обозначение согласно таблице 1:
Таблица 1 - Модификации ПАК
| Модификация | Обозначение | Назначение |
| ЭЛСАР-Р | ЛСНР.421457.000 | Для проведения испытаний |
| ЭЛСАР-Р-100 | ЛСНР.421457.001-NNN | Для систем автоматического управления технологических агрегатов |
| ЭЛСАР-Р-200 | ЛСНР.421457.002-NNN | Для автоматизированных систем управления технологическим процессом распределенных технологических объектов |
| ЭЛСАР-Р-300 | ЛСНР.421457.003-NNN | Для систем автоматического управления энергетических агрегатов |
| ЭЛСАР-Р-400 | ЛСНР.421457.004-NNN | Для автоматизированных систем управления технологическим процессом электростанции собственных нужд |
| ЭЛСАР-Р-450 | ЛСНР.421457.045-NNN | Для автоматизированных систем управления энергоснабжением |
Продолжение таблицы 1
| Модификация | Обозначение | Назначение |
| ЭЛСАР-Р-500 | ЛСНР.425621.005-NNN | Для систем пожарной автоматики, автоматизированных систем пожарной сигнализации и пожаротушения |
| ЭЛСАР-Р-600 | ЛСНР.421457.006-NNN | Для автоматизированных систем управления технологическим процессом объектов нефтедобычи и транспортировки нефти и нефтепродуктов |
| ЭЛСАР-Р-700 | ЛСНР.421457.007-NNN | Для систем противоаварийной защиты |
| Примечание - NNN - арабские цифры, соответствующие номеру проекта | ||
Нанесение знака поверки на ПАК не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом типографской печати на табличку, прикреплённую к металлическому ящику.
Общий вид средства измерений, места нанесения заводского номера и знака утверждения типа представлены на рисунках 1, 2. Количество модулей, размещённых внутри, может отличаться в зависимости от модификации.

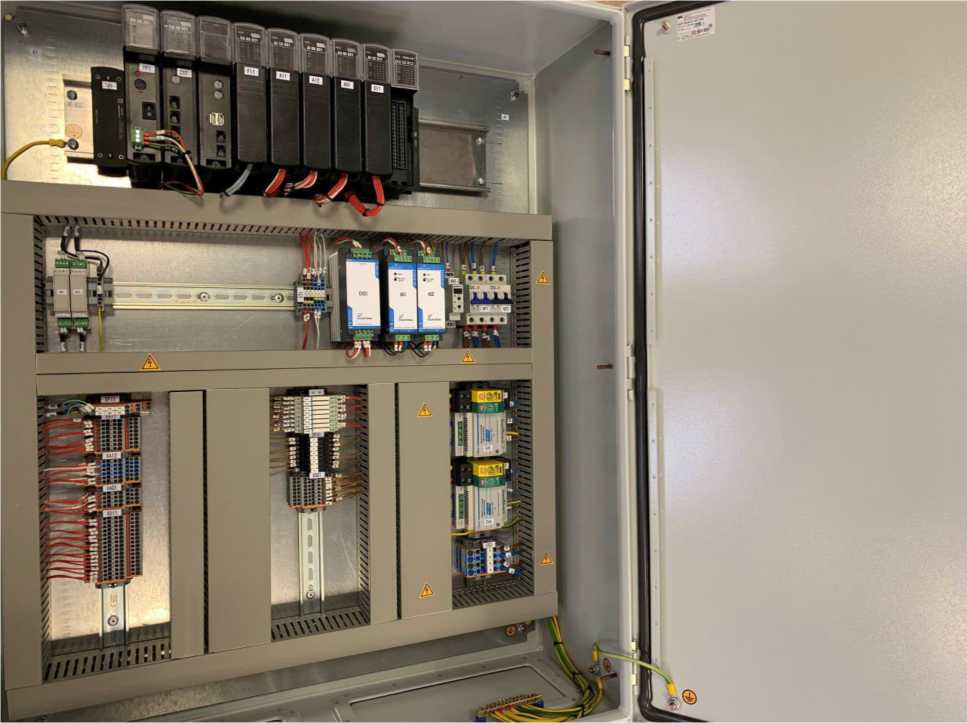

Рисунок 1 - Общий вид средства измерений с открытой передней крышкой
Комплекс программно-аппаратный ЭЛСАР-Р
ЛСНР.421457.000
ТУ 28.99.39-001-95646472-2023
U ~230 В, 50 Гц i I Р, [ 0,2 кВ А
U. =220 8 I Р. ; 0,2 кВт
\ Место нанесежя.зиам. утверждения типа
КЗмита
АП1ПМА1И1ЛЦИИ
№0008
02.2024
Место нанесения заводского номера

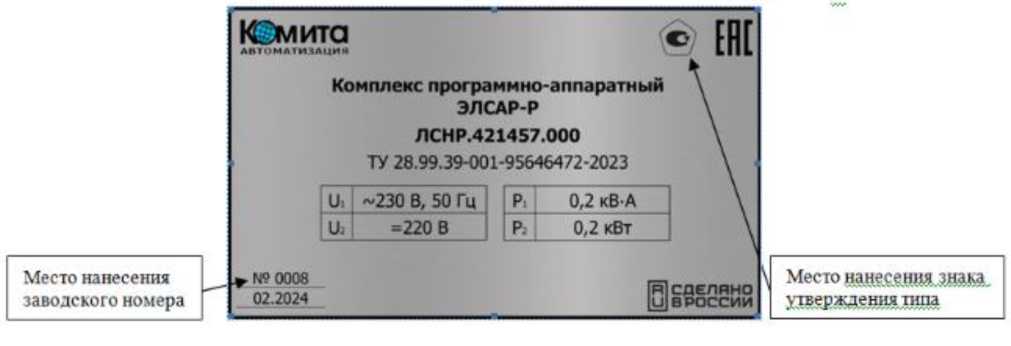

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа Пломбирование средства измерений не предусмотрено.
Программное обеспечение ПАК состоит из:
- программного обеспечения АРМ;
- программного обеспечения ПРУ;
- программного обеспечения ПЛК (базовое, системное и встроенное программное обеспечение ПЛК).
Программное обеспечения АРМ, программное обеспечение ПРУ выполняет функции диспетчеризации и отображения информации.
Базовое и системное программное обеспечение ПЛК выполняет функции управления контроллером и реализации алгоритмов управления.
Программное обеспечение АРМ, программное обеспечение ПСУ, базовое и системное программное обеспечение ПЛК относится к автономной части ПО и не является метрологически значимой частью ПО. Автономная часть ПО устанавливается на контроллер и АРМ оператора.
Встроенная (метрологическая значимая) часть ПО является фиксированной и может быть изменена только на заводе-изготовителе.
Уровень защиты ПО от преднамеренного и непреднамеренного доступа «высокий», в соответствии с рекомендацией Р 50.2.077-2014.
Таблица 2 - Идентификационные данные встроенной части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RegulRTS |
| Номер версии (идентификационный номер) ПО | — |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | — |
Таблица 3 - Метрологические характеристики
| Наименования характеристики | Значение |
| Диапазон измерений/воспроизведения напряжения постоянного тока*, В | от -10 до +10 |
| Пределы допускаемой приведенной (к диапазону) погрешности измерений/воспроизведения напряжения постоянного тока, % | ±0,1 |
| Диапазон измерений/воспроизведения силы постоянного тока*, мА | от -20 до +20 |
| Пределы допускаемой приведенной (к диапазону) погрешности измерений/воспроизведения силы постоянного тока, % | ±0,1 |
| Диапазон измерений электрического сопротивления постоянного тока*, Ом | от 0 до 400 |
| Пределы допускаемой приведенной (к диапазону) погрешности измерений электрического сопротивления постоянного тока*, % | ±0,1 |
| Диапазон измерений температуры термопреобразователями сопротивления*, °С 50 П 100 П Pt 100 50 М 100 М | от -197 до +834 от -197 до +834 от -197 до +834 от -180 до +200 от -180 до +200 |
| Пределы допускаемой приведенной (к диапазону) погрешности измерений температуры термопреобразователями сопротивления*, % | ±0,1 |
| Диапазон измерений температуры преобразователями термоэлектрическими, °С ТХА (К) ТХК (L) | от -200 до +1300 от -200 до +800 |
| Пределы допускаемой приведенной (к диапазону) погрешности измерений температуры преобразователями термоэлектрическими, % | ±0,1** |
| Диапазон измерений частоты*, Гц | от 100 до 10000 |
| Пределы допускаемой приведенной (к диапазону) погрешности измерений частоты, % | ±0,05 |
| Примечания: 1 *- в таблице указаны максимально возможные диапазоны измерений, конкретные значения устанавливаются в зависимости от модификации и номера проекта, но не превышают указанных в таблице; 2 **- без учета погрешности измерений температуры свободных концов. | |
Таблица 4 - Основные технические характеристики
| Наименования характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность, %, не более | от +5 до +50 80 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | 230 (±10 %) 50 220 (±10 %) |
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта, и табличку, прикреплённую к металлическому ящику в соответствии с рисунком 2.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплексы программноаппаратные ЭЛСАР-Р | В соответствии с модификацией | 1 шт. |
| Руководство по эксплуатации | ЛСНР.421457.000 РЭ | 1 экз. |
| Формуляр | ЛСНР.421457.000 ФО | 1 экз. |
| Таблица подключения | ЛСНР.421457.000 ТЭ5 | 1 экз. |
приведены в разделе 12 «Использование изделия» руководства по эксплуатации ЛСНР.421457.000 РЭ.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении
Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 28.99.39-001-95646472-2023 «Комплекс программно-аппаратный ЭЛСАР-Р. Технические условия».
