| Номер в госреестре | 93231-24 |
| Наименование СИ | Генераторы сигналов произвольной формы |
| Обозначение типа СИ | VERDO GW1000 |
| Изготовитель | Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 18.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов серии VERDO GW1000 (далее - генераторы) предназначены для воспроизведения периодических немодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на сочетании технологии прямого цифрового синтеза (DDS) и генерации сигналов произвольной формы (Arb). Такая комбинация позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.
Управление генераторами осуществляется вручную с лицевой панели или дистанционно по интерфейсам LAN, USB.
Серия генераторов VERDO GW1000 включает в себя десять модификаций, отличающихся верхней границей частотного диапазона и максимальной частотой дискретизации. Перечень модификаций приведен в таблице 1.
Таблица 1 - Модификации генераторов сигналов VERDO GW1000
| Обозначение модификации | Верхняя граница частотного диапазона, МГц | Частота дискретизации, МГц |
| GW1401 | 30 | 500 |
| GW1402 | 35 | |
| GW1403 | 60 | |
| GW1404 | 80 | |
| GW1405 | 100 | |
| GW1501 | 80 | 1250 |
| GW1502 | 100 | |
| GW1503 | 160 | |
| GW1504 | 200 | |
| GW1505 | 250 |
Конструктивно генераторы выполнены в виде моноблока в настольном исполнении. Генераторы снабжены поворотной ручкой для переноски. В конструкции генераторов имеется контроллер, встроенная программа служит обеспечению работы генераторов при автономном использовании. Возможно внешнее управление генераторами с персонального компьютера (ПК). Подключение к ПК осуществляется через стандартный интерфейс связи - разъем USB type-B, который расположен на задней панели генераторов (рисунок 3).
Обозначение модификации генератора наносится методом шелкографии на переднюю панель в цифробуквенном формате из шести знаков (рисунки 1, 2), а также вместе с уникальным заводским номер в формате семи цифр на самоклеящейся этикетке, помещенной на задней панели (рисунок 4).
Места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования указаны на рисунке 3.

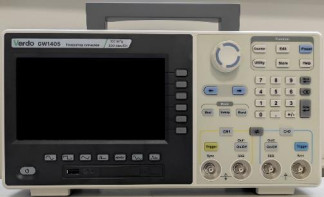

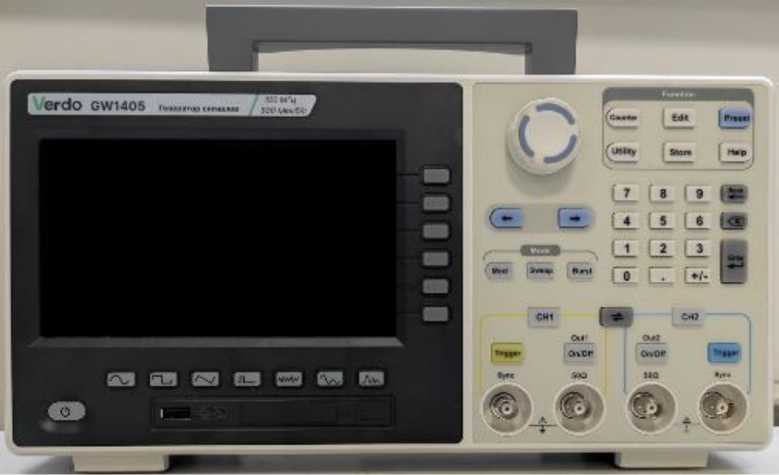

Рисунок 1 - Общий вид (передняя панель) генераторов GW1401 - GW1405

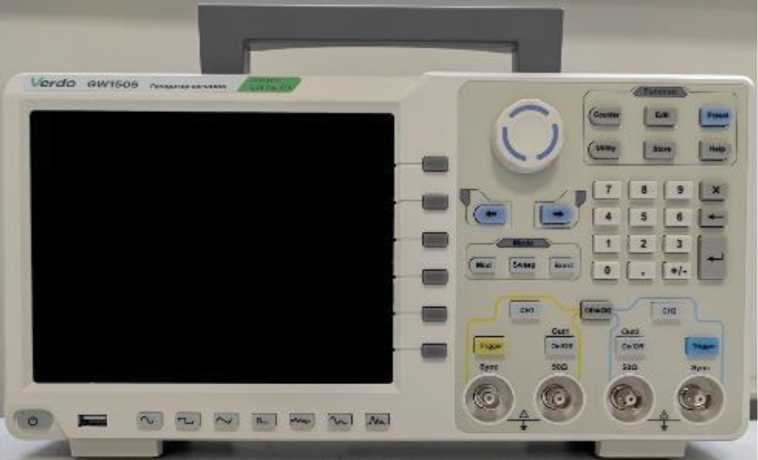

Рисунок 2 - Общий вид (передняя панель) генераторов GW1501 - GW1505

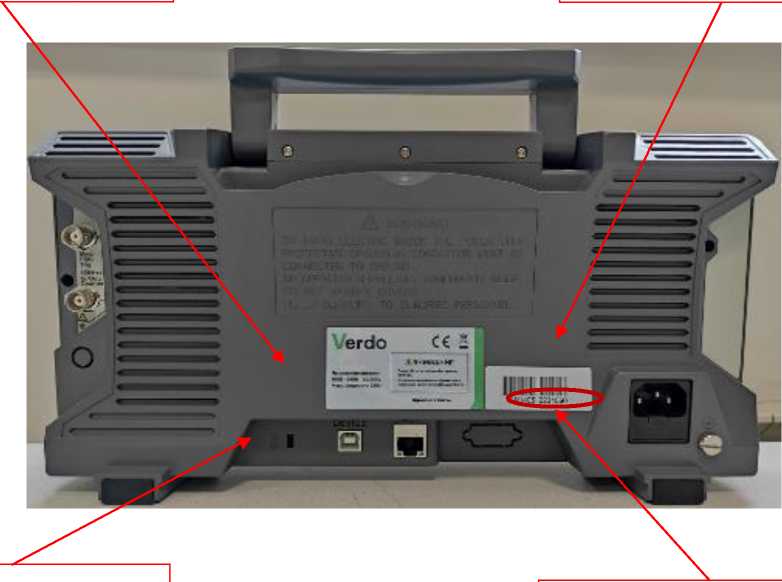

Место нанесения Знака утверждения типа
Место нанесения знака поверки
Место для нанесения пломбы в виде стикер-наклейки
Место нанесения заводского номера
Рисунок 3 - Общий вид (задняя панель) генераторов

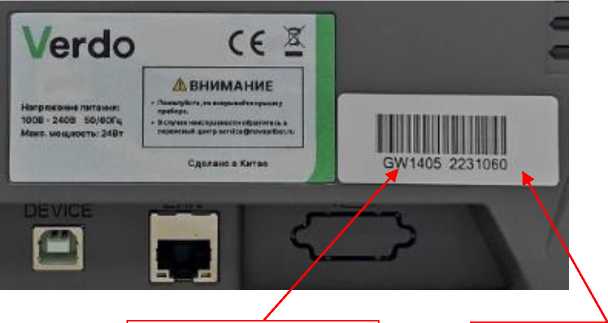

Место нанесения модификации
Место нанесения заводского номера
Рисунок 4 - Фрагмент задней панели генераторов с этикеткой
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы генераторов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | GW Firmware |
| Номер версии (идентификационный номер) для модификаций GW1401 - GW1405 | не ниже V5.1.0 |
| Номер версии (идентификационный номер) для модификаций GW1501 - GW1505 | не ниже V3.1.1 |
Метрологические и технические характеристики представлены в таблицах 3, 4 и 5.
Таблица 3 - Метрологические характеристики генераторов GW 1401: GW1405
| Наименование характеристики | Значение для модификаций | ||||
| GW1401 | GW1402 | GW1403 | GW1404 | GW1405 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Максимальная частота для основных форм сигналов, МГц, не менее - синусоидальный | 30 | 35 | 60 | 80 | 100 |
| - прямоугольный | 15 | 15 | 30 | 30 | 30 |
| - импульсный | 15 | 15 | 25 | 25 | 25 |
| - треугольный (пилообразный) | 3 | 3 | 3 | 3 | 3 |
| - шумоподобный | 30 | 35 | 60 | 80 | 100 |
| - произвольной формы | 15 | 15 | 15 | 15 | 15 |
| - гармонический | 15 | 17,5 | 30 | 40 | 50 |
| Неравномерность АЧХ синусоидального сигнала, дБ, не более1), в диапазонах частот: - до 10 МГц включ. | ±0,25 | ±0,25 | ±0,25 | ±0,25 | ±0,25 |
| - свыше 10 до 60 МГц включ. | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,3 |
| - свыше 60 до 100 МГц включ. | — | — | — | ±0,5 | ±0,5 |
| Относительный уровень гармоник синусоидального сигнала, дБ, не более 2), в диапазонах частот: - до 1 МГц включ. | -65 | -65 | -65 | -65 | -65 |
| - свыше 1 до 10 МГц включ. | -60 | -60 | -60 | -60 | -60 |
| - свыше 10 до 60 МГц включ. | -55 | -55 | -55 | -55 | -55 |
| - свыше 60 до 100 МГц включ. | — | — | — | -50 | -50 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Диапазон установки амплитуды переменного напряжения (значение от пика до пика) Um, В на нагрузку 50 Ом в диапазонах частот: - до 25 МГц включ. - свыше 25 до 60 МГц включ. - свыше 60 до 100 МГц включ. на высокоомную нагрузку в диапазонах частот: - до 25 МГц включ. - свыше 25 до 60 МГц включ. - свыше 60 до 100 МГц включ. | от 0,001 до 10 от 0,001 до 5 от 0,001 до 2,5 от 0,002 до 20 от 0,002 до 10 от 0,002 до 5 | ||||
| Примечания: 1) Относительно амплитуды напряжения 1 В (значение от пика до пика) на частоте 100 кГц на нагрузку 50 Ом; 2) При амплитуде напряжения 0,632 В (значение от пика до пика) на нагрузку 50 Ом, типовые справочные значения. | |||||
| Пределы диапазона установки постоянного напряжения смещения Ucm, В, на нагрузку 50 Ом в диапазонах частот: - до 25 МГц включ. - свыше 25 до 60 МГц включ. - свыше 60 до 100 МГц включ. на высокоомную нагрузку в диапазонах частот: - до 25 МГц включ. - свыше 25 до 60 МГц включ. - свыше 60 до 100 МГц включ. | ±4,999 ±2,499 ±1,249 ±9,999 ±4,998 ±2,499 | ||||
| Коэффициент гармоник на частотах от 10 Гц до 20 кГц при уровне выходного напряжения 1 В (значение от пика до пика), %, не более | 0,08 | ||||
| Длительность фронта/среза сигнала прямоугольной формы, нс, не более | 8,0 | ||||
| Минимальная частота сигнала, мкГц, не более | 1,0 | ||||
| Разрешение по частоте | 1 мкГц или ед. мл. разряда | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Пределы допускаемой относительной погрешности установки частоты при выпуске из производства или после подстройки | ±2,040-6 | ||||
| Относительный годовой дрейф частоты, не более | ±1,0-10-6 | ||||
| Разрешение по напряжению (значение от пика до пика) | 0,1 мВ или ед. мл. разряда | ||||
| Пределы допускаемой абсолютной погрешности установки напряжения, В - амплитуда (значение от пика до пика) Um синусоидального сигнала частотой 1 кГ ц3) - постоянное напряжение смещения Ucm | 0,01- Um+0,001 ±(0,01-Ucm|+0,005- Um+0,001) | ||||
| Примечание: 3) При постоянном напряжении смещения Ucm = 0 В, для Um более 10 мВ (значение от пика до пика). | |||||
Таблица 4 - Метрологические характеристики генераторов GW1501 ^ GW1505
| Наименование характеристики | Значение для модификаций | ||||
| GW1501 | GW1502 | GW1503 | GW1504 | GW1505 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Максимальная частота для основных форм сигналов, МГц, не менее - синусоидальный | 80 | 100 | 160 | 200 | 250 |
| - прямоугольный | 30 | 40 | 50 | 50 | 50 |
| - импульсный | 25 | 25 | 25 | 25 | 25 |
| - треугольный (пилообразный) | 5 | 5 | 5 | 5 | 5 |
| - шумоподобный | 120 | 120 | 120 | 120 | 120 |
| - произвольной формы | 15 | 15 | 15 | 15 | 15 |
| - гармонический | 40 | 50 | 80 | 100 | 125 |
| Неравномерность АЧХ синусоидального сигнала, дБ, не более1), в диапазонах частот: - до 60 МГц включ. | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,3 |
| - свыше 60 до 100 МГц включ. | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| - свыше 100 до 160 МГц включ. | — | — | ±1,0 | ±1,0 | ±1,0 |
| - свыше 160 до 250 МГц включ. | — | — | — | ±1,5 | ±1,5 |
Продолжение таблицы 4
| 1 | 2 | 3 | 4 | 5 | 6 |
| Относительный уровень гармоник синусоидального сигнала, дБ, не более 2), в диапазонах частот: - до 1 МГц включ. - свыше 1 до 10 МГц включ. - свыше 10 до 120 МГц включ. - свыше 120 до 250 МГц включ. | -65 -60 -50 — | -65 -60 -50 — | -65 -60 -50 -45 | -65 -60 -50 -45 | -65 -60 -50 -45 |
| Диапазон установки амплитуды переменного напряжения (значение от пика до пика) иМ, В, в диапазонах частот: на нагрузку 50 Ом - до 40 МГц включ. - свыше 40 до 80 МГц включ. - свыше 80 до 120 МГц включ. - свыше 120 до 250 МГц включ. на высокоомную нагрузку - до 40 МГ ц включ. - свыше 40 до 80 МГц включ. - свыше 80 до 120 МГц включ. - свыше 120 до 250 МГц включ. | от 0,001 до 10 от 0,001 до 5 от 0,001 до 2,5 от 0,001 до 1 от 0,002 до 20 от 0,002 до 10 от 0,002 до 5 от 0,002 до 2 | ||||
| Примечания: 1) Относительно амплитуды напряжения 1 В (значение от пика до пика) на частоте 100 кГц на нагрузку 50 Ом; 2) При амплитуде напряжения 0,632 В (значение от пика до пика) на нагрузку 50 Ом, типовые справочные значения. | |||||
| Пределы диапазона установки постоянного напряжения смещения иСМ, В, в диапазонах частот: на нагрузку 50 Ом - до 40 МГц включ. - свыше 40 до 80 МГц включ. - свыше 80 до 120 МГц включ. - свыше 120 до 250 МГц включ. на высокоомную нагрузку - до 40 МГц включ. - свыше 40 до 80 МГц включ. - свыше 80 до 120 МГц включ. - свыше 120 до 250 МГц включ. | ±4,999 ±2,498 ±1,249 ±0,499 ±9,999 ±4,998 ±2,498 ±0,999 | ||||
| Коэффициент гармоник на частотах от 10 Гц до 20 кГц при уровне выходного напряжения 1 В (значение от пика до пика), %, не более | 0,08 | ||||
Продолжение таблицы 4
| 1 | 2 | 3 | 4 | 5 | 6 |
| Длительность фронта/среза сигнала прямоугольной формы, нс, не более | 5,0 | ||||
| Минимальная частота сигнала, мкГц, не более | 1,0 | ||||
| Разрешение по частоте | 1 мкГц или ед. мл. разряда | ||||
| Пределы допускаемой относительной погрешности установки частоты при выпуске из производства или после подстройки | ±1,0-10-6 | ||||
| Относительный годовой дрейф частоты, не более | ±1,0-10-6 | ||||
| Разрешение по напряжению, мВ | 1 | ||||
| Пределы допускаемой абсолютной погрешности установки напряжения, В - амплитуда (значение от пика до пика) Um синусоидального сигнала частотой 1 кГц3) - постоянное напряжение смещения Ucm | 0,01- Um +0,001 ±(0,01-Ucm|+0,OO5- Um+0,001) | ||||
| Примечание: 3) При постоянном напряжении смещения Ucm = 0 В, для Um более 10 мВ (значение от пика до пика). | |||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип выходного высокочастотного соединителя | BNC(f) |
| Сопротивление нагрузки (по выбору) | 50 Ом; высокоомная |
| Число каналов | 2 |
| Разрядность цифро-аналогового преобразователя, бит | 14 |
| Напряжение питающей сети, В | от 207 до 253 |
| Номинальные значения частоты питающей сети, Гц | от 49,6 до 50,4 |
| Потребляемая мощность, Вт, не более | 50 |
| Габаритные размеры, ширинахглубинахвысота, мм, не более | 340х90х177 |
| Масса, кг, не более | 2,5 |
| Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +28 от 30 до 80 от 84 до 106 |
наносится на заднюю панель корпуса в виде самоклеящейся этикетки и на титульный лист руководства пользователя типографским способом.
Комплектность средства измерений представлена в таблице 6.
Таблица 6 - Комплектность генераторов
| Наименование и обозначение | Обозначение | Кол-во, шт/экз. |
| Генератор сигналов произвольной формы | (модификация) | 1 |
| Кабель сетевой | - | 1 |
| Кабель USB | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Компакт-диск с ПО | - | 1 |
| Кабель BNC(m-m) | ||
| - для модификаций GW1401 : GW1405 | - | 1 |
| - для модификаций GW1501 : GW1505 | - | 2 |
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10-1 до 2409 Гц»;
«Генераторы сигналов VERDO GW1000», стандарт предприятия, ES-GV1000-02S, 2024.
