| Номер в госреестре | 93232-24 |
| Наименование СИ | Анализаторы магнитные |
| Обозначение типа СИ | PROGRESS-CIM |
| Изготовитель | HUNAN LINKJOIN TECHNOLOGY CO., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 18.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы магнитные PROGRESS-CIM (далее - анализаторы) предназначены для измерений магнитной индукции постоянного магнитного поля у поверхности радиально намагниченных кольцевых, цилиндрических магнитов.
Принцип действия анализаторов заключается в измерении магнитной индукции постоянного магнитного поля, создаваемого постоянными магнитами, посредством первичного преобразователя Холла.
Конструктивно анализаторы состоят из измерительного блока, промышленного компьютера с программным обеспечением (далее - ПО) и монитора.
Измерительный блок включает в свой состав механизм крепления и перемещения измерительного зонда по осям X и Y со шкалами, стойку со шкалой по оси Z для обеспечения перемещения зонда по вертикали, поворотный патрон с многокулачковым зажимом для установки образцов, измерительный зонд с преобразователем Холла и блок электроники.
Корпус измерительного блока анализатора выполнен из металла и окрашивается в цвет, определяемый изготовителем. Кулачки зажимного патрона выполнены из неферромагнитных сплавов.
Измерительный зонд помещен в съемный прозрачный корпус, который защищает зонд от механических повреждений.
Промышленный компьютер с ПО выполнен в виде отдельного блока и позволяет управлять поворотным патроном, процессом измерений, сохранять и/или отображать протокол результатов измерений.
Индикация результатов измерений производится в единицах магнитной индукции: мТл, Гс, кГс.
Анализаторы выпускаются в двух модификациях - PROGRESS-CIM-3110 и PROGRESS-CIM-3110RMT, отличающихся техническими характеристиками и ПО.
Общий вид анализаторов представлен на рисунке 1, измерительного зонда - на рисунке 2, место нанесения серийного номера - на рисунке 3.
Серийный номер, в виде буквенно-цифрового обозначения, обеспечивающий идентификацию анализатора, наносится на заднюю панель корпуса анализатора в виде наклейки.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено.
а) б)
в)

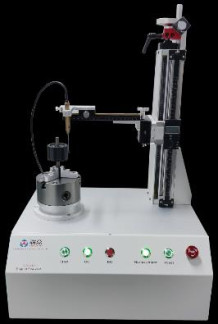

Рисунок 1 - Общий вид анализаторов
(а) измерительный блок анализатора модификации PROGRESS-CIM-3110;
б) измерительный блок анализатора модификации PROGRESS-CIM-3110RMT;
в) общий вид анализаторов)
Рисунок 2 - Общий вид измерительного зонда и места его крепления
Рисунок 3 - Место нанесения серийного номера
Место
нанесения серийного номера
ПО анализаторов предназначено для управления работой анализаторов и обеспечивает ввод исходных параметров, управление процессом измерений, обработку и сохранение данных, формирование протокола измерений. Результаты измерений выводятся в виде графиков и/или таблиц и при необходимости могут быть сохранены.
ПО функционирует в среде Windows и устанавливается на промышленный компьютер, входящий в состав анализатора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модификации | |
| PROGRESS-CIM-3110RMT | PROGRESS-CIM- 3110 | |
| Идентификационное наименование ПО | Magnetic Field Measurement System | Magnet Analyzer Test System |
| Номер версии (идентификационный номер ПО) * | V6.X | 2.08.ХХ.ХХХ |
| Цифровой идентификатор ПО | - | - |
*Х - обозначение номера версии метрологически незначимой части ПО
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний магнитной индукции постоянного магнитного поля, мТл | от 0 до 800 |
| Диапазон измерений магнитной индукции постоянного магнитного поля, мТл | от 5 до 800 |
| Пределы допускаемой относительной погрешности измерений магнитной индукции постоянного магнитного поля, %: - в поддиапазоне от 5 до 100 мТл включ., - в поддиапазоне св. 100 до 800 мТл | ± 5 ± 1,5 |
| Цена единицы наименьшего разряда при измерении магнитной индукции постоянного магнитного поля, мТл | 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | |
| PROGRESS-CIM-3110RMT | PROGRESS- CIM-3110 | |
| Пределы измерений, мТл | 100; 200; 400; 800 | |
| Максимальное перемещение измерительного зонда, мм - по оси X | 125 | 160 |
| - по оси Y | 25 | 50 |
| - по оси Z | 200 | 200 |
| Угловое разрешение поворотного патрона, ° | 0,01 | |
| Габаритные размеры измерительного блока, мм, не более - длина | 460 | 450 |
| - ширина | 410 | 420 |
| - высота | 750 | 730 |
| Масса, кг, не более - измерительного блока | 35 | |
| - промышленного компьютера с монитором | 25 | |
| Параметры электрического питания: - напряжение, В | 220 ± 20 | 220 ± 20 |
| - частота, Гц | 50 ± 5 | 50 ± 5 |
| Условия эксплуатации: - температура окружающей среды, °С | от +18 до +28 | |
| - относительная влажность, % | от 30 до 75 | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение для модификации | Количество | |
| Анализатор магнитный PROGRESS-CIM в составе: | PROGRESS-CIM-3110RMT | PROGRESS-CIM- 3110 | 1 шт. |
| - измерительный блок | CIM-3110RMT Magnet analyzer | CIM-3110 Magnet analyzer | 1 шт. |
| - промышленный компьютер с ПО | — | — | 1 шт. |
| - монитор | — | — | 1 шт. |
| Образцовый магнит* | — | — | 1 шт. |
| Эксплуатационная документация | Анализатор магнитный PROGRESS-CIM-3110RMT. Руководство по эксплуатации | Анализатор магнитный PROGRESS-CIM-3110. Руководство по эксплуатации. | 1 экз. |
| Методика поверки | — | 1 экз. | |
| * - поставляется по требованию заказчика | |||
приведены в главе 3 «Эксплуатация» документа «Анализатор магнитный PROGRESS-CIM-3110RMT. Руководство по эксплуатации»; главе 2 «Эксплуатация» документа «Анализатор магнитный PROGRESS-CIM-3110. Руководство по эксплуатации».
ГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;
Стандарт предприятия HUNAN LINKJOIN TECHNOLOGY CO., LTD.
