| Номер в госреестре | 93234-24 |
| Наименование СИ | Уровнемеры поплавковые |
| Обозначение типа СИ | UHZ-50/S |
| Изготовитель | "Anhui Tiankang (Group) Shares Co., Ltd", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 18.09.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры поплавковые UHZ-50/S (далее - уровнемеры) предназначены для измерений уровня жидкости.
Уровнемеры состоят из измерительного преобразователя (конвертера), поплавка с кольцевым магнитом и чувствительного элемента - трубки с расположенной внутри неё цепи герконов.
Принцип работы уровнемеров основан на измерении перемещения поплавка вдоль чувствительного элемента. Под действием магнитного поля поплавка происходит замыкание герконов. Ток в цепи пропорционален уровню.
Конвертер осуществляет обработку измерительной информации, вывод информации об уровне на индикатор (при наличии) и токовый выход (4 - 20) мА + HART.
Чувствительный элемент может быть изготовлен из различных сталей и оболочек: 304, 316L, PVC, PP, 304+PTFE, 316L+PTFE.
Уровнемер может иметь второй поплавок для определения уровня раздела сред.
Общий вид уровнемеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус конвертера. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

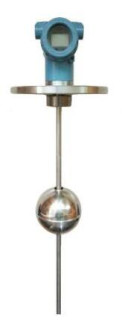

Рисунок 1 - Внешний вид уровнемеров поплавковых UHZ-50/S и указание мест нанесения заводского номера и знака утверждения типа
Рисунок 2 - Пример маркировочной таблички
Программное обеспечение (далее - ПО) уровнемера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения её на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Reviisions |
| Номер версии (идентификационный номер) ПО | R l.w |
| Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Диапазон измерений уровня жидкости, мм | от 0 до 6000 |
| Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений уровня, %: - для диапазона до 1000 мм - для диапазона свыше 1000 мм | ±1,5 ±2,5 (но не более ±10 мм) |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Давление измеряемой среды, МПа, не более | 1,6 |
| Диапазон температур измеряемой среды, °С | от -40 до +120 |
| Кинематическая вязкость измеряемой среды, м2/с, не более | 10-4 |
| Минимальная разница в плотности поплавков, кг/м3 | 100 |
| Напряжение питания постоянного тока, В | 24 ± 10 % |
| Условия эксплуатации: - температура окружающей среды, °С | от -20 до +60 |
Таблица 4 - Показатели надежности
| Наименование параметра | Значение |
| Средняя наработка на отказ, ч | 75000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количеств о |
| Уровнемер поплавковый | UHZ-50/S | 1 шт. |
| Руководство по эксплуатации* | TKYW-02РЭ | 1 экз. |
| Паспорт | TKUHZ-50S.01nC | 1 экз. |
| Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
приведены в разделе 2.1 руководства по эксплуатации TKYW-02РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР.
