| Номер в госреестре | 93236-24 |
| Наименование СИ | Уровнемеры гидростатические |
| Обозначение типа СИ | MTP |
| Изготовитель | Chongqing Silian Measurement and Control Technology Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 18.09.2029 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой основной абсолютной погрешности (при переводе из приведенной) измерений уровня ≤ ±3 мм; 3 года - для уровнемеров с пределами допускаемой основной абсолютной погрешности (при переводе из приведенной) измерени |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры гидростатические MTP (далее - уровнемеры) предназначены для измерений уровня жидких сред.
Принцип действия уровнемеров основан на измерении давления столба жидкости посредством преобразователя относительного давления. В зависимости от модификации уровнемера, преобразователь давления расположен на конце кабеля, либо на конце металлического стержня, опускаемого в резервуар с контролируемой жидкостью. Преобразователь давления измеряет разность давлений между давлением на глубине погружения и атмосферным давлением. Величина измеренной разности давления прямо пропорциональна уровню погружения преобразователя давления. Электронный блок уровнемера преобразует информацию об измеренной разности давления в значение уровня жидкости. При наличии показывающего устройства уровнемер выводит измеренное значение уровня на дисплей. Передача измеренного значения уровня осуществляется уровнемером через унифицированный выходной сигнал 4-20 мА, либо цифровой сигнал HART.
Уровнемеры состоят из электронного блока и волновода (кабель / стержень) с преобразователем давления.
Электронный блок включает в себя:
- микроконтроллер с электронным преобразователем;
- светодиодный дисплей, отображающий измеренные величины.
Уровнемеры выпускаются в модификациях:
- MTPA с волноводом в виде кабеля;
- MTPB с волноводом в виде стержня.
Условное обозначение и заводской номер уровнемеров в буквенно-цифровом формате наносятся на информационную табличку, закрепленную на электронном блоке способами печати и лазерной гравировки. Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.
Общий вид уровнемеров представлен на рисунке 1.

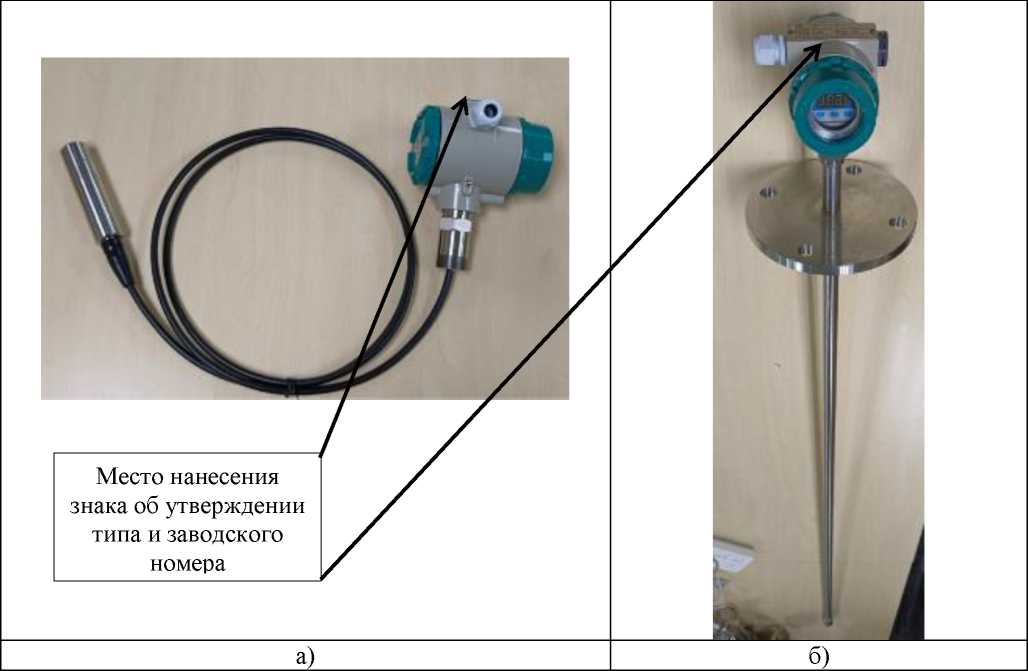

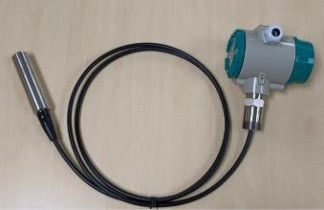

Рисунок 1 - Общий вид уровнемеров гидростатических MTP и место нанесения знака утверждения типа и заводского номера
а) с кабельным волноводом; б) со стержневым волноводом
Уровнемеры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, передачи, записи данных измерения, самодиагностики.
Встроенное ПО обеспечивает:
- обработку и передачу измерительной информации;
- отображение результатов измерений на светодиодном дисплее;
- измерение уровня;
- формирование выходного аналогового и цифрового сигналов;
- настройку и диагностику аппаратной части уровнемера.
Метрологически значимая часть ПО, заводские параметры и данные программирования на конкретный объект защищены от несанкционированного доступа с помощью паролей.
Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экран жидкокристаллического дисплея (при его наличии) и на экране подключенного к уровнемеру компьютера.
И дентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже H7P.X |
| *символ X изменяется от 0 до 9 и отвечает за метрологически незначимую часть | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон* измерений уровня, м: - для модификации MTPA - для модификации MTPB | от 0 до 100 от 0 до 5 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов,% | ±0,5 |
| Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, % | ±0,05 |
| Вариация показаний измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, мм | < А |
| Пределы допускаемой дополнительной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, мм | ±2,25 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), % | ±0,12% |
| * - размер кабеля или стержень от 200 мм |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температуры окружающего воздуха (среды), °С | от -50 до +80 |
| Диапазон температур контролируемой (измеряемой) среды °С* | от -50 до +150 |
| Рабочее давление измеряемой (контролируемой) среды, МПа, не более * | 4 |
| Напряжение питания постоянного тока, В | от 18 до 36 |
| Потребляемая мощность, В^А, не более | 0,7 |
| Выходные сигналы - цифровой - аналоговый | HART 4-20 мА |
| Масса уровнемера, кг, не более - MTPA - MTPB | 20 15 |
| Степень защиты от проникновения пыли, посторонних тел и воды* | IP66, IP67 |
| Средняя наработка на отказ, лет, не менее | 10 |
| Маркировка взрывозащиты ** | 0Ex ia IIC T6...T1 Ga |
| * - конкретное значение определяется заказом и записывается в паспорт на уровнемер * * - для взрывозащищенного варианта исполнения | |
наносится на информационную табличку на электронном блоке уровнемера методом гравировки и на титульный лист паспорта и руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Уровнемер гидростатический | MTP | 1 шт. | В соответствии с заказом |
| Перечень ЗИП (Запасные части и инструменты) | — | 1 экз. | Комплект на партию в соответствии с заказом |
| Паспорт | — | 1 экз. | |
| Руководство по эксплуатации | — | 1 экз. | Допускается поставлять один экземпляр в один адрес отгрузки |
приведены в разделе 4.4 «Сведения о методиках (методах) измерений» руководства по эксплуатации
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении
Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Стандарт предприятия Chongqing Silian Measurement and Control Technology Co., Ltd, Китай.
