| Номер в госреестре | 93239-24 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | WS |
| Изготовитель | "ANHUI TIANKANG (GROUP) SHARES CO. LTD", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 18.09.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические WS (далее по тексту - термометры) предназначены для измерений температуры жидких, газообразных и сыпучих сред.
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Конструктивно термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон термометров изготавливаются из нержавеющей стали различных марок. Термометры имеют исполнения с различными способами крепления термобаллона к корпусу: аксиальное, радиальное и с поворотным механизмом, позволяющим поворачивать корпус термометра в двух плоскостях и угловое.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.
Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.
Таблица 1 - Схема составления условного обозначения термометров WS
| Термометр биметаллический WS □ - □ □ □ 1 2 3 4 | |
| 1. Тип корпуса | |
| S | Стандартное исполнение корпуса |
| 2. Диаметр корпуса, мм | |
| 3 | 60 |
| 4 | 100 |
| 5 | 150 |
| 6 | 160 |
| 3. Тип присоединения корпус-штуцер термобаллона | |
| 0 | Осевое (аксиальное) |
| 1 | Радиальное |
| 2 | Угловое 135 ° |
| 8 | Универсальное (поворотно-откидное) |
| 4. Тип монтажного присоединения | |
| 0 | Отсутствует |
| 1 | Подвижный штуцер с внешней резьбой |
| 2 | Подвижный штуцер с внутренней резьбой |
| 3 | Неподвижный штуцер |
| 4 | Неподвижный фланец |
| 5 | Втулка резьбовая |
| 6 | Фланец для втулки |

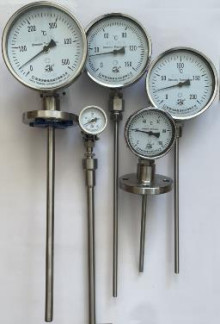

Фотографии общего вида термометров биметаллических WS с указанием места нанесения заводского номера приведены на рисунке 1.
Заводской номер термометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на шкалу термометров и (или) на прикрепляемый к термометру металлический шильдик. Конструкция термометров предусматривает нанесение знака поверки на его корпус или на защитное стекло.
Пломбирование термометров не предусмотрено.
Рисунок 1 - Общий вид термометров биметаллических WS с указанием места нанесения заводского номера
Метрологические и основные технические характеристики термометров биметаллических WS приведены в таблицах 2-3.
| Таблица 2 - Метрологические ха | рактеристики | |
| Диапазон измерений температуры (шкала)(1)(2), °С | Цена деления шкалы, °С | Пределы допускаемой абсолютной погрешности (Л) (2)(3), °С |
| от -80 до +40 | 2 | ±3,0 |
| от -40 до +80 | 2 | ±2,0 |
| от 0 до +50 | 1 | ±1,5 |
| от 0 до +100 | 2 | ±2,0 |
| от 0 до +200 | 5 | ±5,0 |
| от 0 до +300 | 5 | ±7,5 |
| от 0 до +400 | 10 | ±10,0 |
| от 0 до +500 | 10 | ±10,0 |
| Примечания: (1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений (разница верхнего и нижнего пределов диапазона измерений) не менее 50 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице. (2) - Значения диапазона измерений и класса точности конкретного термометра приведены в его паспорте. (3) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр корпуса(1), мм | 60; 100; 150; 160 |
| Диаметр термобаллона(1), мм | 6; 8; 10 |
| Длина термобаллона(1), мм | от 75 до 1000 |
| Масса(2), кг, не более | 10 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -25 до +60 от 5 до 95 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч | 35 000 |
| Примечание: (1) - значение массы термометра без учета защитной гильзы. | |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр биметаллический | WS(1) | 1 шт. |
| Руководство по эксплуатации и установке (на русском языке) | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Защитная гильза | - | 1 шт.(2) |
| Примечания: (1) - обозначение исполнения - в соответствии с заказом; (2) - по дополнительному заказу. | ||
приведены в разделе «Проведение измерений» паспорта.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23.12.2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя «ANHUI TIANKANG (GROUP) SHARES CO. LTD», КНР.
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
