| Номер в госреестре | 93245-24 |
| Наименование СИ | Источники питания постоянного тока программируемые |
| Обозначение типа СИ | DP2000 |
| Изготовитель | Компания Rigol Technologies Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 18.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока программируемые DP2000 предназначены для воспроизведения напряжения и силы постоянного тока.
Источники питания постоянного тока программируемые DP2000 (далее: источники) представляют собой электронные устройства, формирующие регулируемые стабилизированные напряжение и силу постоянного тока.
Источники имеют режимы стабилизации напряжения, тока и программирование выходных параметров. Регулировки выходных напряжения и силы тока независимы друг от друга. Источники позволяют последовательное и параллельное включение выходов. Устанавливаемые значения напряжения, силы тока и мощности на выходе источников отображаются на дисплее и могут быть сохранены во внутренней памяти. Источники имеют защиту от перегрузки по напряжению, току, от перегрева, неправильного подключения и ошибок пользователя.
Возможна установка опции с целью увеличения значения выходного тока источника по каналу 3.
В источниках реализованы функции задержки включения/выключения и установки циклов переключения режимов. Имеется программируемая функция изменения выходных значений напряжения и тока различной формы. Предусмотрен запуск циклов в ручном и дистанционном режиме. Имеется функция четырехпроводного подключения нагрузки для компенсации потерь в соединительных проводах.
Конструктивно источники выполнены в виде моноблока в настольном исполнении и снабжены ручкой для переноски. На передней панели расположены сенсорный дисплей, кнопки и поворотный переключатель управления режимами источников (в том числе кнопки переключения пределов/каналов) управления, клеммы выхода и заземления. На задней панели источника расположены разъем и переключатель напряжения питания, разъемы интерфейсов, разъемы выходов каналов с функцией Sense для компенсации потерь, разъем Digital I/O для подключения входа и выхода внешнего датчика, вентилятор охлаждения.
Для управления режимами работы источников используется встроенный микропроцессор с локальным и дистанционным управлением. Для связи с внешними устройствами источники в стандартной комплектации снабжены интерфейсами USB Host, USB Device, LAN, Digital I/O.
Обозначение источников наносится на лицевую панель методом шелкографии (рисунок 1), места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования указаны на рисунке 2.
На задней панели на самоклеящейся этикетке помещён уникальный заводской номер в 13-и-значном цифробуквенном формате (рисунок 3).

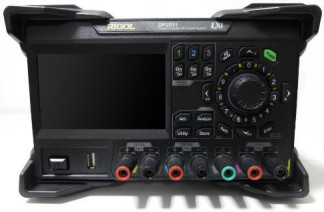

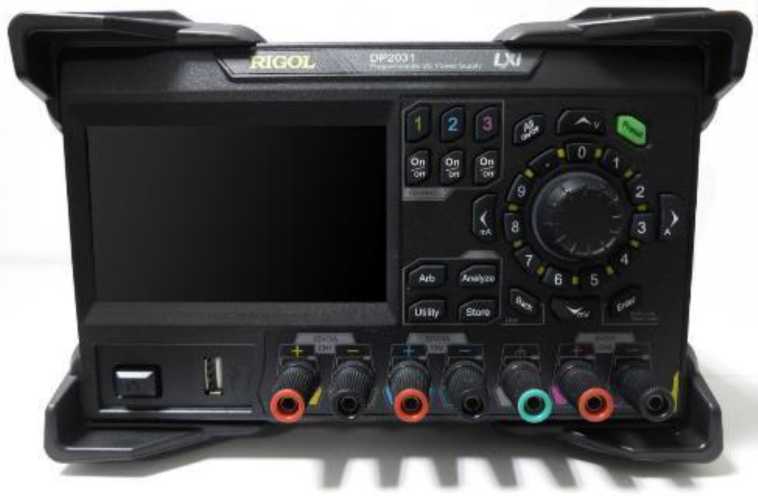

Рисунок 1 - Передняя панель источников
Место нанесения
заводского номера
Место нанесения знака поверки
Место нанесения Знака утверждения типа
Место для нанесения пломбы в виде стикера-наклейки

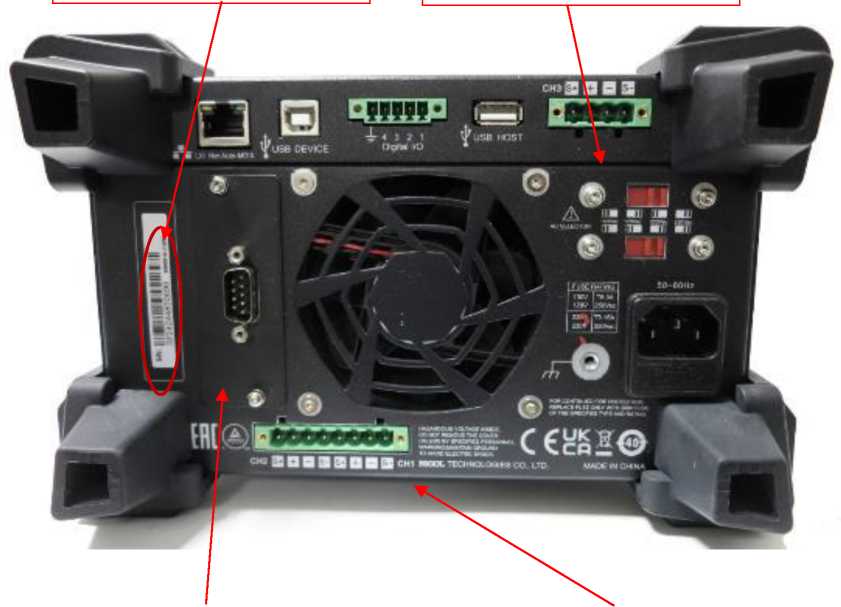

Рисунок 2 - Задняя панель источников
Заводской номер

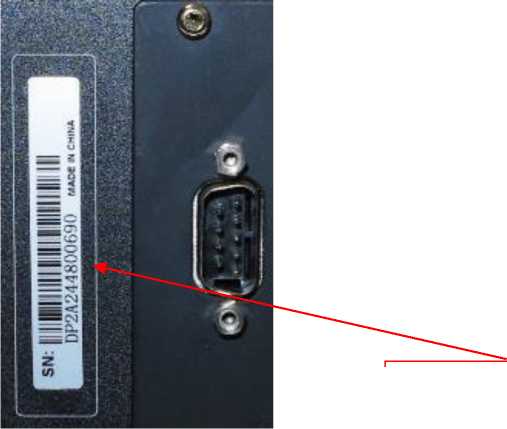

Рисунок 3 - Фрагмент задней панели источников с этикеткой
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы генераторов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | DP2000 Firmware |
| Номер версии (идентификационный номер) | не ниже 01.00.01.22 |
Метрологические и технические характеристики источников представлены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для каналов | |
| 1 | 2 | 3 |
| Канал | 1 и 2 | 3 |
| Напряжение, В | от 0 до 32 | от 0 до 6 |
| Сила тока, А без опции с опцией | от 0 до 3 от 0 до 2 | от 0 до 5 от 0 до 10 |
| Пределы допускаемых погрешностей установки выходных параметров | ||
| Напряжение, В | ±(0,0003-U+0,0080) | ±(0,0004-U+0,0040) |
| Сила тока, А | ±(0,003-1+0,0050) | ± (0,0034+0,0100) |
Продолжение таблицы 2
| 1 | 2 3 |
| Пределы допускаемых погрешностей установки выходных параметров при изменении нагрузки | |
| Напряжение, В | ±(0,0001-U+0,0020) |
| Сила тока, А | ±(0,00010-1 +0,00025) |
| Пульсации и шумы в диапазоне (от 20 Гц до 20 МГц) | |
| Допускаемое напряжение | меньше 350 мкВ скз, меньше 2 мВ п-п |
| Примечания: 1) U - напряжение постоянного тока на выходе источника; I - сила постоянного тока на выходе источника; 2) скз - индекс среднеквадратического значения измеряемой величины; п-п - индекс амплитуды измеряемой величины от пика до пика | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питающей сети, В | от 90 до 253 |
| Значения частоты питающей сети, Гц | от 49,6 до 50,4 |
| Габаритные размеры, ширинахглубинахвысота, мм, не более | 240х420х157 |
| Масса, кг, не более | 10,20 |
| Условия эксплуатации: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа | от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок безотказной эксплуатации, лет | 3 |
наносится на заднюю панель корпуса источников в виде самоклеящейся этикетки и на титульный лист руководства пользователя типографским способом.
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Источник питания постоянного тока | DP2000 | 1 |
| Предохранитель | 250 В; 3,15 A | 1 |
| Провода соединительные 10А, пара | - | 2 |
| Провода соединительные 10А, пара с зажимом «крокодил» | - | 1 |
| Кабель сетевой | - | 1 |
| Кабель USB | - | 1 |
| Руководство пользователя | QGH09102-1110-RUS | 1 |
| Опции и принадлежности | - | по заказу |
приведены в главе 4 «Руководства пользователя», QGH09102-1110-RUS.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2*109 Гц»;
«Источники питания постоянного тока программируемые DP2000. Стандарт предприятия», DSH09102-1110-RUS.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
