| Номер в госреестре | 93254-24 |
| Наименование СИ | Комплексы программно-аппаратные предрейсового медицинского осмотра |
| Обозначение типа СИ | ПАК ПРМО |
| Изготовитель | Общество с ограниченной ответственностью "Цифровые технологии железных дорог" (ООО "ЦТЖД"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 18.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-аппаратные предрейсового медицинского осмотра ПАК ПРМО (далее - комплексы) предназначены для измерений температуры тела человека бесконтактным методом, массовой концентрации паров этанола в выдыхаемом воздухе, неинвазивного давления, частоты пульса.
Принцип действия комплексов основан на распознавании различных изменений физиологических параметров человека с помощью датчиков и преобразовании их в электрические сигналы. Затем эти данные собираются и анализируются с помощью программного обеспечения для анализа данных и отображаются на функциональном дисплее.
Принцип действия канала артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим способом.
Принцип действия канала измерений частоты пульса основан на определении по частоте пульсаций давления воздуха в компрессионной манжете в интервале времени от момента определения систолического до момента определения диастолического давления.
Принцип действия канала термометрии основан на измерении, дальнейшем преобразовании в электрический сигнал тепловой энергии инфракрасного излучения поверхности тела.
Принцип действия канала измерений массовой концентрации паров этанола в выдыхаемом воздухе основан на работе электрохимического датчика.
Конструктивно комплексы представляют собой стационарные настольные приборы, в которые интегрированы измерительные каналы, измеряющие физиологические параметры человека, программное обеспечение, дисплей для отображения результатов измерений и управления комплексом и видеокамера.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

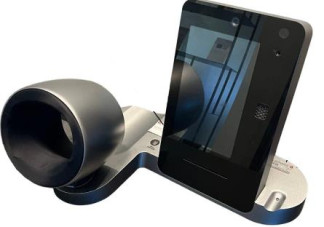

Общий вид комплексов с указанием места нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Нанесение знака поверки на комплексы не предусмотрено. Способ ограничения доступа к местам настройки (регулировки) -заводская пломба.
Место нанесения знака утверждения
Место нанесения серийного номера
Место нанесения заводской пломбы
Рисунок 1 - Общий вид комплексов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа и места нанесения серийного номера
Встроенное программное обеспечение (далее - ПО) предназначено для управления, считывания и сохранения результатов измерений, изменения настроек и параметров комплекса. ПО комплексов запускается в автоматическом режиме после включения.
ПО является метрологически значимым.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Терминал ПРМО |
| Цифровой идентификатор ПО | - |
| Номер версии (идентификационный номер ПО) | 2.X |
| Примечания: 1 «Х» - номер версии метрологически незначимой части встроенного ПО, может принимать целые значения в диапазоне от 1 до 9. 2 «2» - номер версии метрологически значимой части встроенного ПО. | |
Таблица 2 - Метрологические характеристики канала измерений массовой концентрации
паров этанола в выдыхаемом воздухе
| Наименование характеристики | Значение |
| Метод измерения массовой концентрации паров этанола в выдыхаемом воздухе | электрохимический |
| Диапазон измерений массовой концентрации паров этанола в выдыхаемом воздухе, мг/л | от 0,0 до 1,5 |
| Пределы допускаемой абсолютной погрешности измерений массовой концентрации паров этанола в выдыхаемом воздухе в диапазоне от 0,0 до 0,5 мг/л включ., мг/л | ±0,05 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации паров этанола в выдыхаемом воздухе в диапазоне св. 0,5 до 1,5 мг/л включ., % | ±10 |
| Время измерения после отбора пробы, с, не более | 10 |
Таблица 3 - Метрологические характеристики канала измерений неинвазивного давления и частоты пульса______________________________________________________________________
| Наименование характеристики | Значение |
| Метод измерения избыточного давления воздуха в манжете | осциллометрический |
| Диапазон измерений избыточного давления воздуха в манжете, мм рт.ст. | от 20 до 300 |
| Пределы допускаемой абсолютной погрешности измерений избыточного давления воздуха в манжете, мм рт.ст. | ±3 |
| Разрешающая способность по измерению избыточного давления воздуха в манжете, мм рт.ст. | 1 |
| Диапазон измерений частоты пульса, мин-1 | от 40 до 200 |
| Пределы допускаемой относительной погрешности измерений частоты пульса, % | ±5 |
| Разрешающая способность по измерению частоты пульса, мин-1 | 1 |
Таблица 4 - Метрологические характеристики канала измерений температуры тела человека бесконтактным методом
| Наименование характеристики | Значение |
| Метод измерения температуры | бесконтактный |
| Диапазон измерений температуры, °C | от 32,0 до 42,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±0,3 |
| Разрешающая способность, °C | 0,1 |
| Максимальное время измерения, с, не более | 60 |
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50/60 |
| Габаритные размеры (высотахширинахдлина), мм, не более | 360x390x536 |
| Масса, кг, не более | 8,25 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более | от +10 до +35 80 |
Таблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
наносится на маркировочную наклейку любым технологическим способом, а также на титульный лист руководства по эксплуатации и формуляр типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс программно-аппаратный предрейсового медицинского осмотра | ПАК ПРМО | 1 шт. |
| Формуляр | ЛАВР.425790.115.ФО.02.2.М | 1 экз. |
| Руководство по эксплуатации | ЛАВР.425790.115.И3.02.2.М | 1 экз. |
приведены в разделе 4 «Использование по назначению» руководства по эксплуатации ЛАВР.425790.115.И3.02.2.М.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.6, 1.11, 12.2);
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3452 «Об утверждении государственной поверочной схемы для средств измерений содержания этанола в газовых средах»;
ТУ 26.60.12-001-58727345-2024 «Комплекс программно-аппаратный предрейсового медицинского осмотра ПАК ПРМО. Технические условия».
