| Номер в госреестре | 93255-24 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | ТК1100 |
| Изготовитель | "Anhui Tiankang (Group) Shares Co., Ltd", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 20.09.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные ТК1100 (далее - расходомеры) предназначены для измерений объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерений, в том числе приборов и систем учёта тепловой энергии, АСУ ТП и измерительных системах.
Принцип работы расходомеров основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при прямом и (или) обратном (реверсивном) движении потока электропроводящей жидкости через наведённое системой электромагнитных катушек электромагнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объёмного расхода жидкости и объёма жидкости в потоке.
Расходомеры состоят из первичных преобразователей (сенсоров) и измерительных преобразователей (конвертеров). Первичный преобразователь состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещённого между полюсами электромагнита, и двух электродов, помещённых в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в конвертер, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе.
Расходомеры могут иметь компактное и раздельное исполнение. По типу присоединения к трубопроводу могут быть фланцевые и бесфланцевые.
Компактное исполнение характеризуется монтажом электронного преобразователя непосредственно на первичный преобразователь расхода.
Раздельное исполнение характеризуется удалённым монтажом электронного преобразователя от первичного преобразователя расхода.
Расходомеры имеют пассивные аналоговые (4 - 20) мА и частотно-импульсные выходы. Передача данных в систему верхнего уровня осуществляется по интерфейсу RS-485 по протоколам Modbus, HART или PROFIBUS.

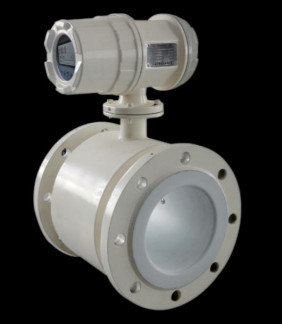

Общий вид расходомеров представлен на рисунке 1. Пломбировка расходомеров не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус конвертера. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.
а)
в) бесфланцевое исполнение (пример раздельного исполнения)
г) электронный преобразователь для раздельного исполнения

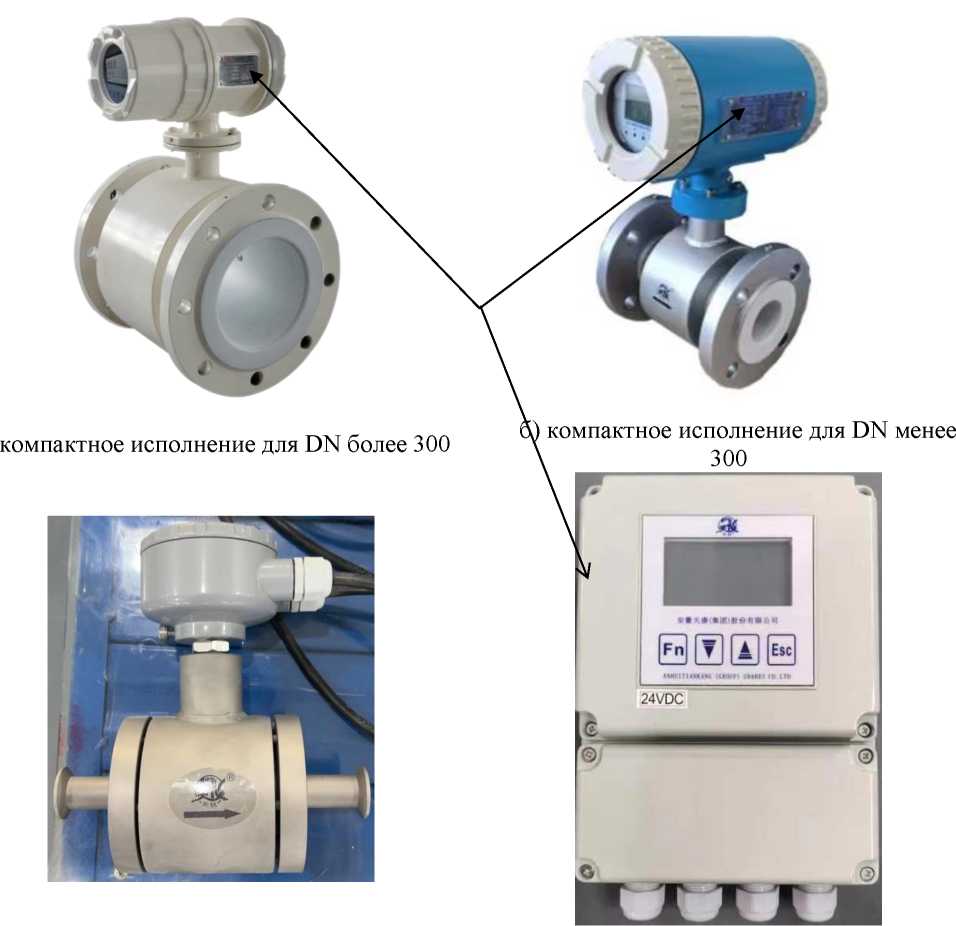

Рисунок 1 - Внешний вид расходомеров электромагнитных ТК1100 и указание мест нанесения заводского номера и знака утверждения типа
Наименование Расходомер электромагнитный
Тип ТК1100
Диаметр приборо dnts
Давление и температура 1* Мра|-4о-»1бо t
Напряжение и мощность 220 v/15 w
КОЭФФИЦИЕНТ ПРИБОРО 0 7827
Маркировка взрывозащиты 1 Ex db ib mb ПС Т6-Т4 GbX ex fb me Т8О1:~Т135Т: оьх
Степень защиты IP65
Заводской номер 23NB-407-01 ж поз
Диапазон измерении (о-з) тз/h
Погрешность 05
Выходной сигнал 14-20] mA.RS485
Материал электрода нс Дата изготовления 2023.12
Рисунок 2 - Пример маркировочной таблички
Программное обеспечение (далее - ПО) расходомера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее, а также преобразования её в виде нормированных сигналов (токовых, цифровых и/или частотноимпульсных). Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ST.TY.6G.88 |
| Номер версии (идентификационный номер) ПО | 1.х |
| Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Номинальный диаметр, DN | от 15 до 300 |
| Диапазон измерений объёмного расхода жидкости, м3/ч | от 0,12 до 1500 |
| Пределы допускаемой относительной погрешности расходомера при измерении объёма жидкости в потоке и объёмного расхода жидкости, % | ±0,5 |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Минимальная электропроводность жидкости, мкСм/см | 5; 20 |
| Параметры выходных сигналов: - частотно-импульсный, Гц - аналоговый токовый, мА | от 0 до 5000 от 4 до 20 |
| Напряжение питания переменного тока частотой 50 Гц, В | от 85 до 250 |
| Напряжение питания постоянного тока, В | от 20 до 36 |
| Давление измеряемой среды, МПа, не более | 4 |
| Диапазон температур измеряемой среды, °С | от -40 до +160 |
| Маркировка взрывозащиты | 1 Ex db ib mb IIC Т6...Т4 Gb X Ex tb IIIC T80°C...T135°C Db X |
| Условия эксплуатации: - температура окружающей среды, °С | от -30 до +65 |
Таблица 4 - Показатели надёжности
| Наименование параметра | Значение |
| Средняя наработка на отказ, ч | 90000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера лазерной гравировкой.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный | ТК1100 | 1 шт. |
| Руководство по эксплуатации* | ТКЕЬ-01РЭ | 1 экз. |
| Паспорт | ТК1100.01ПС | 1 экз. |
| Соединительный кабель (при раздельном исполнении, по запросу с указанием длины) | - | 1 шт. |
| Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
приведены в разделе 2.1 руководства по эксплуатации TKLL-01 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР.
