| Номер в госреестре | 93256-24 |
| Наименование СИ | Расходомеры вихревые |
| Обозначение типа СИ | ТК2100 |
| Изготовитель | "Anhui Tiankang (Group) Shares Co., Ltd", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 20.09.2029 |
| МПИ (интервал между поверками) | 5 лет - при измерении расхода жидкости; 4 года - при измерении расхода газа |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры вихревые ТК2100 (далее - расходомеры) предназначены для измерений объёмного расхода и объёма жидкостей, газов, насыщенного и перегретого пара.
Принцип работы расходомеров основан на создании в потоке движущейся по трубопроводу среды устойчивых вихрей, частота срыва которых пропорциональна скорости потока.
Расходомеры состоят из первичного преобразователя расхода и электронного преобразователя.
Первичный преобразователь расхода представляет собой участок трубопровода, в поперечном сечении которого расположены тело обтекания и чувствительный элемент (сенсор). Возникновение вихрей за телом обтекания приводит к соответствующим колебаниям давления измеряемой среды. Сенсор воспринимает эти колебания, преобразовывает их в электрический сигнал и передает сигнал в электронный преобразователь.
Электронный преобразователь обрабатывает первичные сигналы первичного преобразователя расхода и осуществляет следующие функции:
- вычисление объёмного расхода и объёма среды;
- при наличии дисплея индикацию результатов измерений объёмного расхода и объёма, а также параметров в различных единицах;
- самодиагностику неисправностей и их индикацию;
- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удалённое устройство индикации.
Расходомеры по типу присоединения к трубопроводу могут быть фланцевые, бесфланцевые и резьбовые.
Расходомеры имеют пассивные аналоговые (4 - 20) мА и частотно-импульсные выходы. Передача данных в систему верхнего уровня осуществляется по интерфейсу RS-485 по протоколам Modbus или HART.

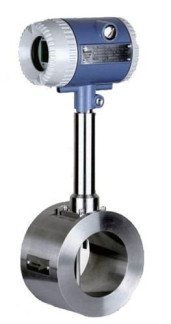

О бщий вид расходомеров представлен на рисунке 1. Пломбировка расходомеров не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус конвертера. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.
а) бесфланцевое исполнение
фланцевое исполнение
в) погружное исполнение
г) раздельное исполнение

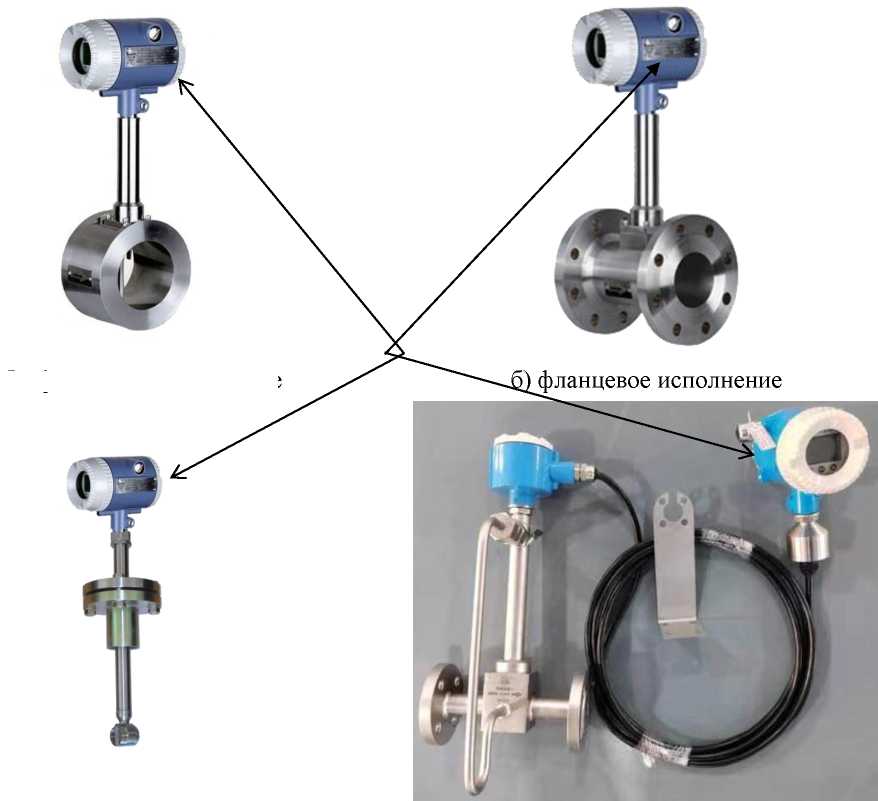

Рисунок 1 - Внешний вид расходомеров вихревых ТК2100 и указание мест нанесения заводского номера и знака утверждения типа
Наименование Расходомер вихревои
Модель TK21D0
Линне I О нс/шВныи / p,(JH/i[ai imc> 04200 / 1.6 "1Рй
И — ТРРФЙ7С (4-20) TlA-t HAftl
Напряжение ni/гания 24 ozv
Погрешность 1.С
Дц[31 ItlCiCJM I КЕМ(?РЕ*1 1ИИ 160-боа; m3/h
Кээффиц/рнт приборсе 1135 ндй
ЗСВОДСКЗИ НОМЕР 2JNB-3B2-C6
Степень защити IP65
/1:з I О и:г ОТ пи/кч 1ИЯ 2023 11
Anin Tiuikuny (Group) Shares Co, Lid
Рисунок 2 - Пример маркировочной таблички
Программное обеспечение (далее - ПО) расходомера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее, а также преобразования её в виде нормированных сигналов (токовых, цифровых и/или частотноимпульсных). Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | H880WJ |
| Номер версии (идентификационный номер) ПО | C.2-A.X |
| Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Номинальный диаметр, DN | от 15 до 300 |
| Диапазон измерений объёмного расхода, м3/ч: | |
| - жидкости | от 0,4 до 1350 |
| - газа | от 4 до 13500 |
| - пара | от 3,2 до 11500 |
| Динамический диапазон | 10:1; 15:1; 20:1; 30:1 |
| Число Рейнольдса | от 2-104 до 7-106 |
| Пределы допускаемой относительной погрешности измерений объёмного расхода (объёма), %: | |
| - жидкости | ±1,0 |
| - газа | ±1,5 |
| - пара | ±1,5 |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Параметры выходных сигналов: - частотно-импульсный, Гц - аналоговый токовый, мА | от 0 до 5000 от 4 до 20 |
| Напряжение питания постоянного тока, В | от 18 до 30 |
| Давление измеряемой среды, МПа, не более | 4 |
| Диапазон температур измеряемой среды, °С: - стандартное исполнение - расширенное исполнение | от -40 до +250 от -40 до +350 |
| Наименование параметра | Значение |
| Условия эксплуатации: - температура окружающей среды с ЖК-дисплеем, °С - температура окружающей среды без ЖК-дисплея, °С - относительная влажность окружающего воздуха (при температуре +35 °С), % - атмосферное давление, кПа | от -10 до +60 от -20 до +60 от 5 до 90 от 86 до 106 |
Таблица 4 - Показатели надежности
| Наименование параметра | Значение |
| Средняя наработка на отказ, ч | 90000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера лазерной гравировкой.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер вихревой | ТК2100 | 1 шт. |
| Руководство по эксплуатации* | TKLL-02РЭ | 1 экз. |
| Паспорт | ТК2100.01ПС | 1 экз. |
| Соединительный кабель (при раздельном исполнении, по запросу с указанием длины) | - | 1 шт. |
| Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
приведены в разделе 2.1 руководства по эксплуатации ТККЬ-О2РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР
