| Номер в госреестре | 93257-24 |
| Наименование СИ | Уровнемеры магнитные |
| Обозначение типа СИ | UHZ-50 |
| Изготовитель | "Anhui Tiankang (Group) Shares Co., Ltd", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 20.09.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры магнитные UHZ-50 (далее - уровнемеры) предназначены для измерений уровня жидкости.
Принцип действия основан на измерении перемещения поплавка (шара) в зависимости от изменения уровня жидкости в измерительной трубе, соединённой с резервуаром при помощи фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубе и резервуаре по принципу сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка с магнитом или шара с магнитом, жёстко прикреплённого к поплавку. Магнитное поле поплавка или шара бесконтактно воздействует на элементы индикатора уровня измерительной трубы, поворачивая их на 180 градусов. Если уровень повышается, цвет элементов меняется с белого на красный и наоборот при понижении уровня.
Конструктивно уровнемер состоит из: поплавка или поплавка с шаром, измерительной трубы и индикатора уровня.
Такая конструкция позволяет применять их для измерений уровня легковоспламеняющихся, взрывоопасных, коррозионно-токсичных жидкостей, в том числе под давлением и при высоких и низких температурах и отображать уровень для прямого считывания на месте.
Имеется возможность подключения концевых сигнализаторов положения определённого уровня (реле).
Уровнемеры UHZ-50 имеют модификации: без букв - обычное исполнение; C - боковое крепление; W - без дистанционного выхода; L - с дистанционным выходным сигналом (4 - 20) мА; Q - с релейным выходом.
Общий вид уровнемеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус измерительной трубы. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

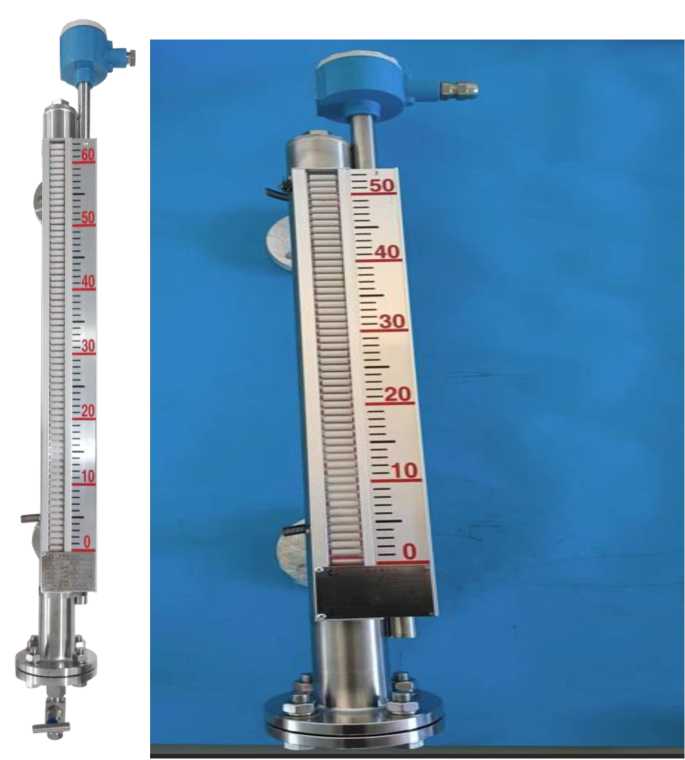

Рисунок 1 - Внешний вид уровнемеров магнитных UHZ-50
Наименование Уровнемер магнитный
Модель UHZ-50
Диапазон измерений (0-6000) mm
Рабочее давление 1.6 МРа
Напряжение питания 24 DCV
Интерфейс (4-20) пт А
Рабочая тем i lepaiypa 100 °C
I (лот ность среды 1.0 g-'спР
Класс точности ±10 mm
Маркировка взрывозащиты 1 Ex db ПС T6...T4 Gb X Ex tb I1IC T80"C-T130 Db X
OEx ia ПС T6...T4 Ga X Ex ia I1IC T,.8()"C-T,,I3O° Da X
Заводской номер 23I1Y9978
Дата изготовления 2023.11 Anhui Tiankang (Group) Shores (o, Ltd
Рисунок 2 - Пример маркировочной таблички
Программное обеспечение (далее - ПО) уровнемера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения её на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Revision+HART |
| Номер версии (идентификационный номер) ПО | V5 |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений уровня жидкости, мм | от 300 до 6000 (до 15000 по заказу) |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±10 |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Давление измеряемой среды, МПа | 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 42 |
| Диапазон температур измеряемой среды, °С | от -196 до +520 |
| Плотность среды, кг/м3 | от 400 до 2000 |
| Динамическая вязкость измеряемой среды, Па^с, не более | 0,4 |
| Маркировка взрывозащиты | 1Ex db IIC T6...T4 Gb X Ex tb IIIC T80°C.T130 Db X 0Ex ia IIC T6...T4 Ga X Ex ia IIIC T200 80°C...T200 1 30° Da X |
| Условия эксплуатации: - температура окружающей среды, °С - вибрация, Гц, не более | от -40 до +80 25 |
Таблица 4 - Показатели надёжности
| Наименование параметра | Значение |
| Средняя наработка на отказ, ч | 75000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер магнитный | UHZ-50 | 1 шт. |
| Руководство по эксплуатации* | tkyw-о^э | 1 экз. |
| Паспорт | TKUHZ-50.01HC | 1 экз. |
| Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
приведены в разделе 2.1 руководства по эксплуатации TKYW-01РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 14.11.2024 |
