| Номер в госреестре | 93258-24 |
| Наименование СИ | Наборы для калибровки испытательных генераторов наносекундных импульсных помех |
| Обозначение типа СИ | ЭМС-НКНИП |
| Изготовитель | Общество с ограниченной ответственностью "ЭМС СИСТЕМЫ" (ООО "ЭМС СИСТЕМЫ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 20.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы для калибровки испытательных генераторов наносекундных импульсных помех ЭМС-НКНИП (далее - наборы) предназначены для измерений амплитудно-временных параметров высоковольтных импульсных сигналов совместно с осциллографами, анализаторами спектра, вольтметрами и другими радиотехническими средствами измерений.
Наборы для калибровки испытательных генераторов наносекундных импульсных помех ЭМС-НКНИП состоят из:
- делителя напряжения ЭМС-НКНИП50-250;
- делителя напряжения ЭМС-НКНИП1К-500;
- пластины преобразовательной для клещей связи ЭМС-НКНИП1000.
Принцип действия делителей напряжения, входящих в состав набора, основан на методе ослабления напряжения при помощи резистивного делителя. Делители напряжения ЭМС-НКНИП50-250 ЭМС-НКНИП1К-500 имеют номинальное входное сопротивление 50 Ом, и 1000 Ом соответственно.

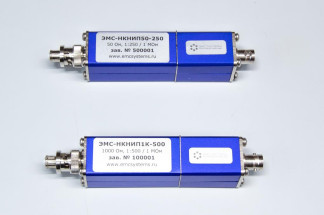

Конструктивно делители ЭМС-НКНИП50-250 и ЭМС-НКНИП1К-500 выполнены в виде прямоугольной металлической коробки с входным коаксиальным высоковольтным разъёмом для подключения к источнику сигнала и выходным разъемом типа BNC для подключения к осциллографу или другому регистрирующему оборудованию.
Конструктивно пластина преобразовательная для клещей связи ЭМС-НКНИП1000 представляет собой металлическую пластину, покрытую изоляционным слоем со всех сторон, и предназначена для верификации генераторов наносекундных импульсов с электромагнитными клещами.
Наборы могут быть использованы для измерения параметров испытательных генераторов по ГОСТ IEC 61000-4-4-2016, ГОСТ 30804.4.4-2013, ГОСТ IEC 61000-4-18-2016 и т.п.
Наборы выпускаются в двух модификациях SHV и BNC, которые отличаются друг от друга типом входного разъема SHV и BNC, соответственно.
Общий вид составных частей, входящих в состав набора, с указанием мест нанесения знака утверждения типа, заводских номеров и пломбировки приведен на рисунке 1. Заводские номера нанесены на маркировочную наклейку в виде цифрового кода. Корпуса составных частей набора опломбированы наклейками для предотвращения возможности несанкционированного вмешательства в работу набора, которое может привести к искажению результатов измерений.

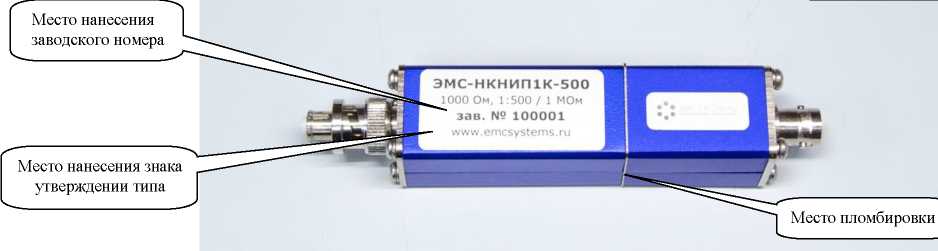

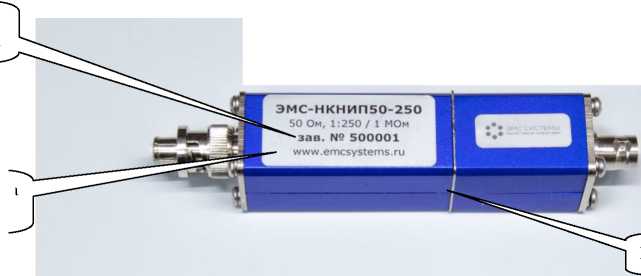

Делители напряжения
Место нанесения заводского номера
Место нанесения знака
утверждении типа
Место пломбировки

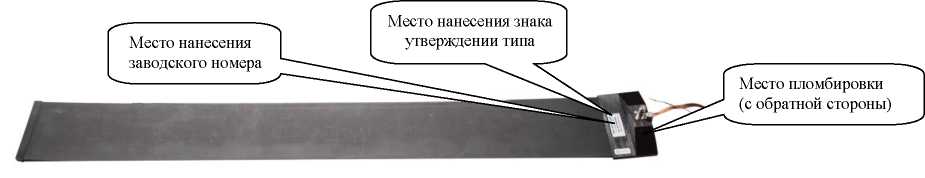

Пластина преобразовательная для клещей связи ЭМС-НКНИП1000
Рисунок 1 - Общий вид составных частей, входящих в состав набора для калибровки испытательных генераторов наносекундных импульсных помех ЭМС-НКНИП, обозначение мест нанесения знака утверждения типа, заводского номера и схемы пломбировки от
несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения |
| Делитель напряжения ЭМС-НКНИП50-250 | |
| Рабочий диапазон частот, МГц | от 0 до 400 |
| Коэффициент деления (при работе на нагрузку 1 МОм)* | от 240 до 260 |
| Коэффициент деления (при работе на нагрузку 50 Ом)* | от 480 до 520 |
| Пределы допускаемой относительной погрешности коэффициента деления на постоянном токе, не более, % | ±1 |
| Неравномерность коэффициента деления, не более, дБ в диапазоне частот: - от 0 до 100 МГц вкл, - св. 100 до 400 МГц | ±1 ±3,0 |
| Входное сопротивление на постоянном токе, Ом | от 49 до 51 |
| Выходное сопротивление на постоянном токе, Ом | от 49 до 51 |
| КСВН входа, не более | 2,0 |
| КСВН выхода, не более | 2,0 |
| Делитель напряжения ЭМС-НКНИП1 | К-500 |
| Рабочий диапазон частот, МГц | от 0 до 400 |
| Коэффициент деления (при работе на нагрузку 1 МОм)* | от 480 до 520 |
| Коэффициент деления (при работе на нагрузку 50 Ом)* | от 960 до 1040 |
| Пределы допускаемой относительной погрешности коэффициента деления на постоянном токе, не более, % | ±1 |
| Неравномерность коэффициента деления, не более, дБ в диапазоне частот: - от 0 до 100 МГц вкл, - св. 100 до 400 МГц | ±1 ±3,0 |
| Входное сопротивление на постоянном токе, Ом | |
| Выходное сопротивление на постоянном токе, Ом | |
| КСВН выхода, не более | 2,0 |
| * - конкретные значения приведены в формуляре | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Делитель напряжения ЭМС-НКНИП50-250 | |
| Максимальное допустимое импульсное напряжение холостого хода, кВ, не более | 7,0 |
| Тип входного разъема: - для модификации SHV - для модификации BNC | SHV(f) BNC(m) |
| Тип выходного разъема | BNC(f) |
Продолжение таблицы 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 135 26 26 |
| Масса, кг, не более | 0,2 |
| Делитель напряжения ЭМС-НКНИП1К-500 | |
| Максимальное допустимое импульсное напряжение холостого хода, кВ, не более | 7,0 |
| Тип входного разъема: - для модификации SHV - для модификации BNC | SHV(f) BNC(m) |
| Тип выходного разъема | BNC(f) |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 135 26 26 |
| Масса, кг, не более | 0,2 |
| Пластина преобразовательная для клещей связи ЭМС-НКНИП1000 | |
| Максимальное допустимое напряжение, кВ, не более | 4 |
| Тип выходного разъема: - для модификации SHV - для модификации BNC | SHV(m) BNC(f) |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 1070 130 55 |
| Масса, кг, не более | 1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +15 до +30 от 30 до 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом, на шильдики, расположенные на корпусах составных частей, входящих в состав набора (по технологии фирмы-изготовителя).
Таблица 3 - Комплектность наборов для калибровки испытательных генераторов
наносекундных импульсных помех ЭМС-НКНИП
| Наименование | Обозначение | Количество |
| Набор для калибровки испытательных генераторов наносекундных импульсных помех: * | ЭМС-НКНИП | |
| - делитель напряжения | ЭМС-НКНИП50-250 | 1 |
| - делитель напряжения | ЭМС-НКНИП1К-500 | 1 |
| - пластина преобразовательная для клещей связи | ЭМС-НКНИП1000 | 1 |
| - адаптер для подключения к выходам устройств связи/развязки* | 1 | |
| Руководство по эксплуатации | ЭМС-НКНИП РЭ | 1 |
| Формуляр | ЭМС-НКНИП ФО | 1 |
| Методика поверки | 1 | |
| Транспортная тара | 1 | |
| * - комплектность поставки набора определяется Заказчиком | ||
приведены в руководстве по эксплуатации ЭМС-НКНИП РЭ, раздел 2 «Использование по назначению».
ГОСТ Р 8.851-2013 «ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц»;
Наборы для калибровки испытательных генераторов наносекундных импульсных
помех ЭМС-НКНИП. Технические условия ТУ 26.51.45.190-001-33214704-2023.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 19.11.2024 |
