| Номер в госреестре | 93261-24 |
| Наименование СИ | Счетчики электрической энергии постоянного тока |
| Обозначение типа СИ | СКВТ-СПТ-1К |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ЭнергоРазвитие" (ООО НПП "ЭнергоРазвитие"), г. Казань |
| Год регистрации | 2024 |
| Срок свидетельства | 20.09.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии постоянного тока СКВТ-СПТ-1К (далее - счетчики) предназначены для измерений силы и напряжения постоянного тока, измерений и учета электрической мощности и энергии постоянного тока в режиме потребления (прямом).
Принцип действия счетчиков основан на аналогово-цифровом преобразовании сигналов тока и напряжения в цепи измерения, с последующей обработкой цифрового кода для получения результатов измерения напряжения, тока, мощности и энергии измеряемой цепи. Счетчики предусматривают измерение электроэнергии прямой полярности, полученной от источника электрической энергии (режим «потребление»).
Измерение значений силы постоянного тока происходит за счет внешнего подключаемого шунта с номинальным напряжением 75 мВ.
Конструктивно счетчики состоят из измерительного блока, блока питания и интерфейса, блока микроконтроллера и индикации, размещенных в корпусе.
Результаты учета сохраняются в энергонезависимой памяти микроконтроллера (защищены от потери и внешнего воздействия).
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

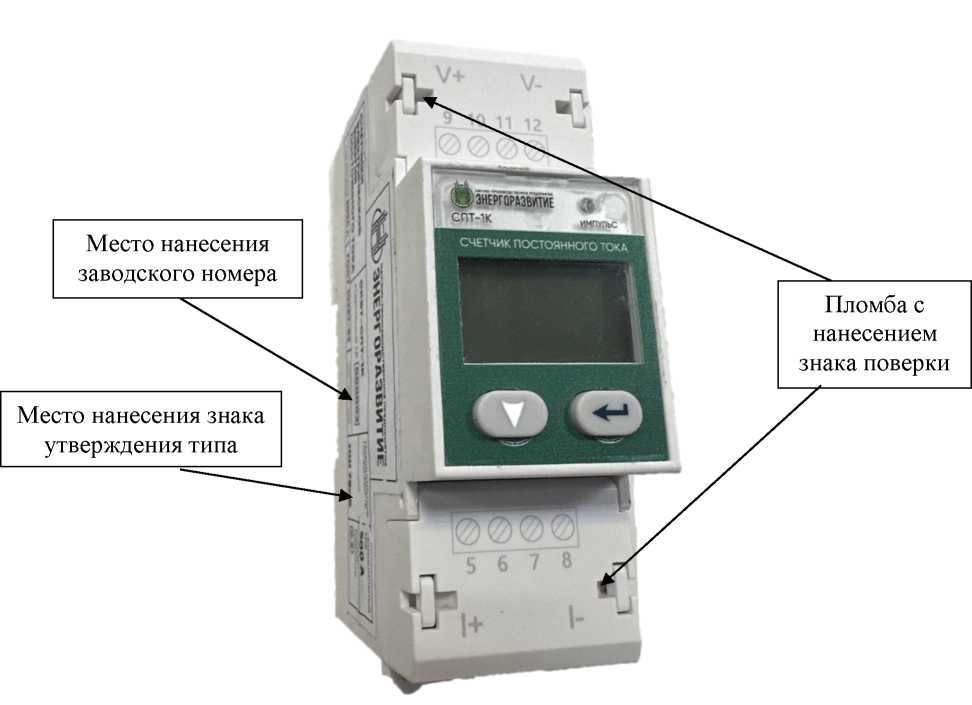

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба со знаком поверки.
Рисунок 1 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение (далее - ПО) счетчиков состоит из встроенного метрологически значимого ПО.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | SPM90 |
| Номер версии (идентификационный номер ПО) | V300 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 10287-83 при измерении электрической энергии | 0,5 |
| Номинальное значение напряжения постоянного тока на входе счетчиков по цепи тока при работе с шунтами (Um) с номинальными значениями силы постоянного тока: 100, 150, 200, 300, 500 А, мВ | 75 |
| Номинальные значения напряжения постоянного тока, В | 100, 200, 400, 600, 800, 1000 |
| Диапазон измерений напряжения постоянного тока, В | св. 0 до 1000 включ. |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±0,2 |
| Диапазон измерений напряжения постоянного тока на входе счетчиков по цепи тока при работе с шунтами, В | от 0,01-иш до 1,2-иш |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока на входе счетчиков по цепи тока при работе с шунтами, % | ±0,2 |
| Диапазон измерения электрической мощности постоянного тока, кВт: - при работе с шунтами с номинальным значением силы постоянного тока 100 А - при работе с шунтами с номинальным значением силы постоянного тока 150 А - при работе с шунтами с номинальным значением силы постоянного тока 200 А - при работе с шунтами с номинальным значением силы постоянного тока 300 А - при работе с шунтами с номинальным значением силы постоянного тока 500 А | св. 0 до 100 включ. св. 0 до 150 включ. св. 0 до 200 включ. св. 0 до 300 включ. св. 0 до 500 включ. |
| Пределы допускаемой относительной погрешности измерений электрической мощности постоянного тока, % | ±0,5 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Емкость счетного механизма, кВт^ч | от 0 до 999999,99 |
| Порог чувствительности, % от номинального значения силы постоянного тока, не более | 0,2 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 9 до 36 |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 100х35х65 |
| Масса, кг, не более | 0,2 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (при температуре +30 °С), % | от -10 до +50 до 90 |
| Степень защиты по ГОСТ 14254-2015 | IP20, IP51 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 14000 |
| Средний срок службы, лет | 10 |
наносится на маркировочную наклейку, титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии постоянного тока СКВТ-СПТ-1К | ЕГЦТ.411152.002 | 1 шт. |
| Паспорт | ЕГЦТ.411152.002 ПС | 1 экз. |
| Руководство по эксплуатации | ЕГЦТ.411152.002 РЭ | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа ЕГЦТ.411152.002 РЭ «Счетчик электрической энергии постоянного тока СКВТ-СПТ-1К. Руководство по эксплуатации».
ГОСТ 10287-83 «Счетчики электрические постоянного тока. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ЕГЦТ.411152.002 ТУ (ТУ 26.51.43-003-74932050-2024) «Счетчики электрической энергии постоянного тока СКВТ-СПТ-1К. Технические условия».
