| Номер в госреестре | 93269-24 |
| Наименование СИ | Длиномеры горизонтальные |
| Обозначение типа СИ | Jescale |
| Изготовитель | Shanghai Jescale Technology Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 20.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Длиномеры горизонтальные Jescale (далее по тексту - длиномеры) предназначены для измерений наружных размеров, а также для выполнения калибровки и поверки средств измерений длины. Длиномеры могут применяться в качестве рабочих эталонов 3-го (модификация UCK Premium (исполнения 300, 500, 1000 и 1500)) и 4-го разрядов (модификации UCK Premium (исполнения 2000, 3000), UCK, GCK, XG) согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018), а также в качестве средств измерений.
Принцип действия длиномеров основан на методе сравнения измеренного размера детали с опорной измерительной шкалой длиномера.
Длиномеры состоят из горизонтальной станины, изготовленной из чугуна или гранита, с направляющими для перемещения измерительной каретки, неподвижной каретки с измерительным щупом по принципу Аббе, предметного стола, подвижной измерительной каретки, съемных измерительных наконечников, датчиков температурной компенсации и компьютера (за исключением модификации XG).
Подвижная измерительная каретка включает в себя измерительную шкалу и электронную считывающую головку, имеет тонкую подачу, стопорный винт, винт Аллена для регулировки измерительного усилия, а также измерительный щуп. Перемещение измерительной каретки осуществляется в ручном режиме.
Станина имеет регулируемые опоры, для установки длиномера по уровню.
Один из датчиков температурной компенсации является температурным датчиком измеряемой детали, второй - датчиком измерительной шкалы длиномера, третий (дополнительный) - датчиком температуры окружающего воздуха. Все данные температуры передаются на компьютер с помощью USB-интерфейса.
При перемещении измерительной каретки, происходит считывание информации с оптической линейки в аналоговом виде. После прохождения аналогового - цифрового преобразователя, результат измерений длины выводится на монитор персонального компьютера.
Длиномеры выпускаются в следующих модификациях: UCK Premium, UCK, UCK-S, GCK, GCK-S, XG, которые отличаются метрологическими и техническими характеристиками, материалом станины и внешним видом. В каждой модификации выпускается несколько исполнений, отличающихся диапазонами измерений.
Длиномеры модификации UCK Premium изготавливаются в шести исполнениях: 300, 500, 1000, 1500, 2000, 3000.
Длиномеры модификаций UCK и UCK-S изготавливаются в пяти исполнениях: 300, 500, 1000, 1500, 2000.
Длиномеры модификаций GCK и GCK-S изготавливаются в шести исполнениях: 300, 500, 1000, 1500, 2000, 3000.
Длиномеры модификации XG изготавливаются в пяти исполнениях: 3000, 4000, 5000, 6000.
Пломбирование длиномеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность подвижной каретки длиномера методом наклеивания этикетки.
Фотографии общего вида длиномеров представлены на рисунках 1 - 6. Место
расположения заводского номера указано на рисунке 7.

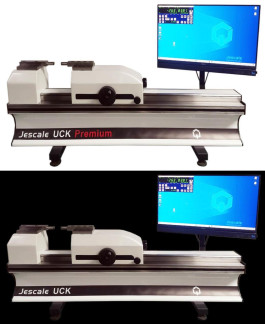

Рисунок 1 - Общий вид длиномеров модификации UCK Premium
Рисунок 2 - Общий вид длиномеров модификации UCK
Рисунок 3 - Общий вид длиномеров модификации UCK-S
Рисунок 4 - Общий вид длиномеров модификации GCK
Рисунок 5 - Общий вид длиномеров модификации GCK-S
Рисунок 6 - Общий вид длиномеров модификации XG
Место нанесения заводского номера
Рисунок 7 - Место нанесения заводского номера
Длиномеры модификаций UCK Premium, UCK, UCK-S, GCK, GCK-S оснащаются двумя программными обеспечениями (далее - ПО).
ПО Y-WinDHI предназначено для отображения результатов измерений и передачи данных в ПО Y-QMsoft, предназначенное для сбора, обработки и хранения измерительной информации.
Конструкция исключает возможность несанкционированного влияния на ПО длиномеров и измерительную информацию.
Влияние программного обеспечения на метрологические характеристики длиномеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Y-WinDHI | Y-QMsoft |
| Номер версии (идентификационный номер) ПО | V1.X | V1.X |
| Цифровой идентификатор ПО | отсутствует | |
| Примечание - Х - принимает значения однозначного или двузначного числа и не относится к метрологически значимой части ПО. | ||
Длиномеры модификации XG имеют встроенное ПО, установленное изготовителем во время производственного цикла на микроконтроллер. Встроенное ПО выполняет функции управления, настройки и визуализации результатов измерений.
Структура встроенного ПО длиномеров модификации XG исключает возможность несанкционированного влияния на ПО длиномеров и измерительную информацию. Идентификационные данные ПО отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Модификация | Исполнение | Диапазон измерений наружных размеров, мм | Повторяемость измерений (сходимость), мкм, не более | Дискретность отсчета (разрешение), мм | Пределы допускаемой абсолютной погрешности измерений наружных размеров, мкм |
| 1 | 2 | 3 | 4 | 5 | 6 |
| UCK Premium | 300 | от 0 до 330 | 0,1 | 0,01; 0,001; 0,0001; 0,00001 | ±(0,15 + L/1000) |
| 500 | от 0 до 550 | ||||
| 1000 | от 0 до 1050 | ||||
| 1500 | от 0 до 1550 | ||||
| 2000 | от 0 до 2050 | ||||
| 3000 | от 0 до 3050 | ||||
| UCK | 300 | от 0 до 330 | 0,2 | 0,01; 0,001; 0,0001; 0,00001 | ±(0,25+ L/1000) |
| 500 | от 0 до 550 | ||||
| 1000 | от 0 до 1050 | ||||
| 1500 | от 0 до 1550 | ||||
| 2000 | от 0 до 2050 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 |
| UCK-S | 300 | от 0 до 330 | 0,5 | 0,01; 0,001; 0,0001 | ±(0,70+ L/750) |
| 500 | от 0 до 550 | ||||
| 1000 | от 0 до 1050 | ||||
| 1500 | от 0 до 1550 | ||||
| 2000 | от 0 до 2050 | ||||
| GCK | 300 | от 0 до 330 | 0,2 | 0,01; 0,001; 0,0001; 0,00001 | ±(0,25+ L/1000) |
| 500 | от 0 до 550 | ||||
| 1000 | от 0 до 1050 | ||||
| 1500 | от 0 до 1550 | ||||
| 2000 | от 0 до 2050 | ||||
| 3000 | от 0 до 3050 | ||||
| GCK-S | 300 | от 0 до 330 | 0,5 | 0,01; 0,001; 0,0001 | ±(0,70+ L/750) |
| 500 | от 0 до 550 | ||||
| 1000 | от 0 до 1050 | ||||
| 1500 | от 0 до 1550 | ||||
| 2000 | от 0 до 2050 | ||||
| 3000 | от 0 до 3050 | ||||
| XG | 3000 | от 0 до 3000 | 0,3 | 0,01; 0,001; 0,0001 | ±(0,50+ L/750) |
| 4000 | от 0 до 4000 | ||||
| 5000 | от 0 до 5000 | ||||
| 6000 | от 0 до 6000 |
Примечание - L - измеряемая длина в миллиметрах.
Таблица 3 - Основные технические характеристики
| Модификация | Исполнение | Измерительное усилие, Н | Максимальная скорость перемещения измерительной каретки, мм/с, не менее | Габаритные размеры (ДхШхВ), мм, не более | Масса, кг, не более | Материал станины |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| UCK Premium | 300 | от 0,01 до 12* | 150 | 985x365x700 | 125 | чугун |
| 500 | 1147x365x700 | 135 | ||||
| 1000 | 1647x365x700 | 185 | ||||
| 1500 | 2147x365x700 | 245 | ||||
| 2000 | 2737x365x728 | 605 | ||||
| 3000 | 3740x450x752 | 1300 | гранит | |||
| UCK | 300 | от 0,01 до 12* | 200 | 985x365x700 | 125 | чугун |
| 500 | 1147x365x700 | 135 | ||||
| 1000 | 1647x365x700 | 185 | ||||
| 1500 | 2147x365x700 | 245 | ||||
| 2000 | 2737x365x728 | 605 | ||||
| UCK-S | 300 | от 0,01 до 12* | 1000 | 985x365x700 | 125 | чугун |
| 500 | 1147x365x700 | 135 | ||||
| 1000 | 1647x365x700 | 185 | ||||
| 1500 | 2147x365x700 | 245 | ||||
| 2000 | 2737x365x728 | 605 |
Продолжение таблицы 3
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| GCK | 300 | от 0,01 до 12* | 200 | 985x365x700 | 135 | гранит |
| 500 | 1147x365x700 | 175 | ||||
| 1000 | 1647x365x700 | 215 | ||||
| 1500 | 2140x365x700 | 255 | ||||
| 2000 | 2740x450x752 | 1165 | ||||
| 3000 | 3740x450x752 | 1300 | ||||
| GCK-S | 300 | от 0,01 до 12* | 1000 | 985x365x700 | 135 | гранит |
| 500 | 1147x365x700 | 175 | ||||
| 1000 | 1647x365x700 | 215 | ||||
| 1500 | 2140x365x700 | 255 | ||||
| 2000 | 2740x450x752 | 1165 | ||||
| 3000 | 3740x450x752 | 1300 | ||||
| XG | 3000 | 3** | 1000 | 3750x509x824 | 1445 | гранит |
| 4000 | 4750x509x824 | 1908 | ||||
| 5000 | 5750x509x924 | 3252 | ||||
| 6000 | 6750x509x924 | 3668 |
* Регулируемое с дискретностью 0,01 H. Диапазон установки измерительного усилия от 0 до 12 Н.
** Не более
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50/60 |
| Средняя наработка на отказ, ч | 14500 |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - для модификаций UCK Premium, UCK, UCK-S, GCK, GCK-S - для модификации XG - относительная влажность воздуха, % | 20,0±0,5 20,0±1,0 50±5 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений модификаций UCK Premium, UCK, UCK-S,
GCK, GCK-S
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Длиномер горизонтальный* | Jescale | 1 шт. |
| Стандартный твердосплавный наконечник | - | 2 шт. |
| Датчик температурной компенсации | - | 2 шт.** |
| Струбцина быстрого крепления высотой 40 мм | - | 2 шт. |
Продолжение таблицы 5
| 1 | 2 | 3 |
| Соединительный кабель | - | 1 шт. |
| Блок управления | - | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| USB-ключ | - | 1 шт. |
| Набор шестигранных ключей | - | 1 шт. |
| Пылезащитный чехол | - | 1 шт. |
| Кейс для аксессуаров | - | 2 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * Исполнение в соответствии с заказом. * * В соответствии с модификацией поставляется дополнительный датчик. | ||
Таблица 6 - Комплектность средства измерений модификации XG
| Наименование | Обозначение | Количество |
| Длиномер горизонтальный | Jescale | 1 шт. |
| Стандартный твердосплавный наконечник | - | 2 шт. |
| Регулируемый суппорт | - | 2 шт. |
| Дисплей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 4 «Проведение измерений» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
Стандарт предприятия «Длиномеры горизонтальные Jescale».
