Линейки поверочные INSIZE, 93270-24

Назначение

Линейки поверочные INSIZE (далее по тексту - линейки) предназначены для измерения отклонений от прямолинейности и плоскостности.

Описание

Принцип действия основан на сравнении профиля исследуемого объекта с профилем линейки. При измерениях с помощью линеек лекальных используют метод световой щели «на просвет», который основан на оценке световой щели между рабочим ребром линейки и объектом, которая производится визуально, либо сравнением с образцом просвета. При измерениях с помощью линеек поверочных с широкой рабочей поверхностью используют метод измерений линейных отклонений от поверхности контролируемой детали до поверхности линейки.

Линейки изготавливаются следующих моделей:

- 4700 - лекальные с двусторонним скосом, стальные;

- 7111, 7118 - лекальные с односторонним скосом, стальные;

- 7117 - с широкой рабочей поверхностью прямоугольного сечения, стальные;

- 4180 - с широкой рабочей поверхностью двутаврового сечения, алюминиевый сплав;

- 4147  - с широкой рабочей поверхностью прямоугольного сечения,

твердокаменные (гранитные).

Линейки отличаются между собой внешним видом, метрологическими и техническими характеристиками.

Модель линеек указана в составе обозначения модификации, которая указана на футляре и/или нерабочей поверхности линейки. В обозначении модификации первые четыре цифры до знака «дефис» относятся к обозначению модели линейки. Обозначение после знака «дефис» относятся к исполнению линейки.

т я _ я _ .... „

Товарный знак                наносится на паспорт линеек типографским

методом, на нерабочую поверхность линейки методом лазерной гравировки или с помощью наклейки (шильдика).

Заводской номер линейки в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной гравировкой или с помощью наклейки (шильдика) в местах, указанных на рисунке 7.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид линеек указан на рисунках 1 - 6.

Пломбирование линеек от несанкционированного доступа не предусмотрено.

Рисунок 1 - Общий вид линеек модели 4147

Рисунок 2 - Общий вид линеек модели 4180

Рисунок 3 - Общий вид линеек модели 4700

Рисунок 4 - Общий вид линеек модели 7111

Рисунок 5 - Общий вид линеек модели 7117

Рисунок 6 - Общий вид линеек модели 7118

заводского номера

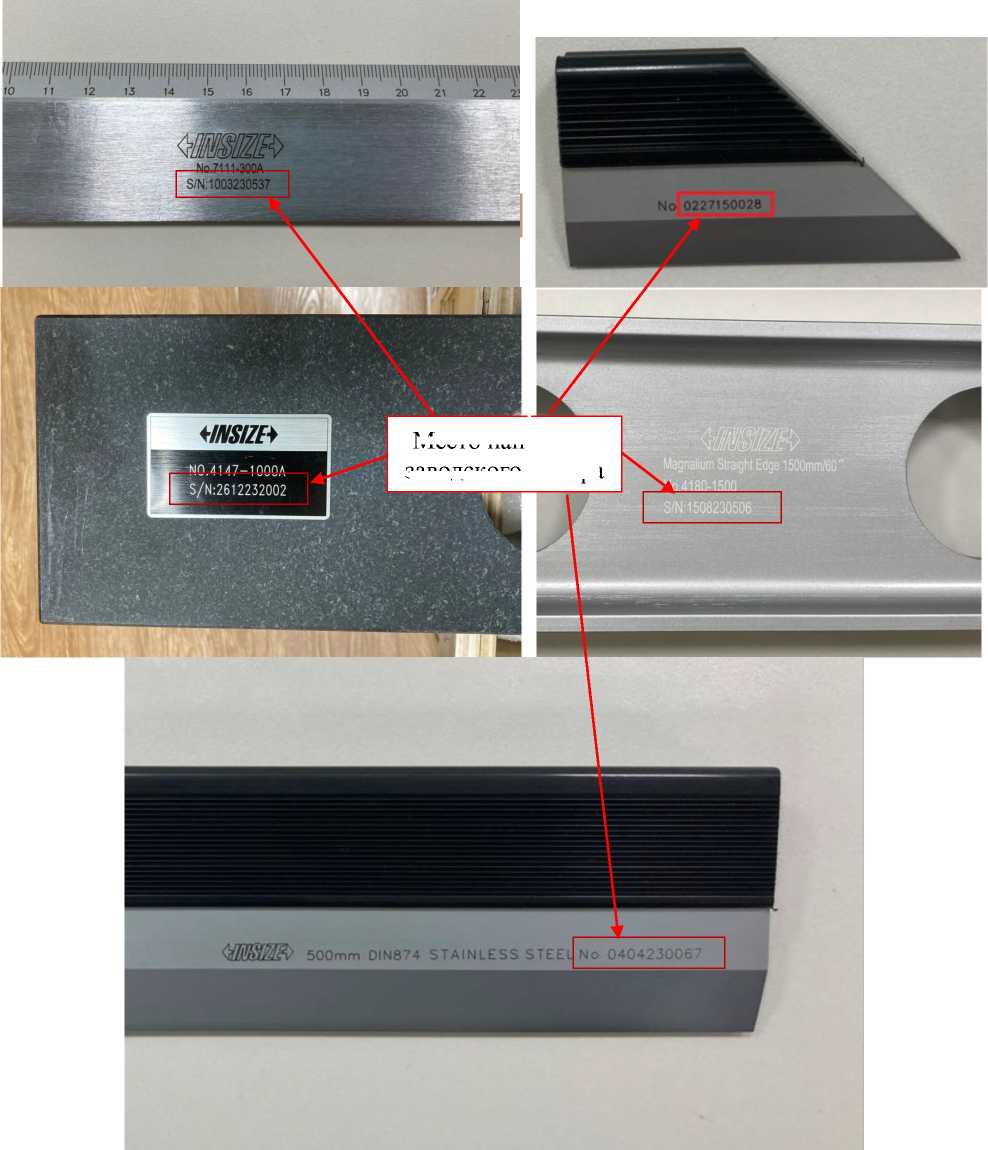

Рисунок 7 - Места нанесения заводского номера

Место нанесения

Технические характеристики

Таблица 1 - Отклонение от прямолинейности рабочих поверхностей линеек моделей 4700, 7111, 7118

Таблица 2 - Отклонения от плоскостности и параллельности рабочих поверхностей линеек моделей 4147, 4180, 7117

Таблица 3 - Параметр шероховатости Ra рабочих поверхностей линеек моделей 4147, 4180, 7117, а также отклонение от перпендикулярности боковых поверхностей к рабочим линеек

Таблица 4 - Габаритные размеры и масса

Таблица 5 - Условия эксплуатации

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 «Принцип работы и техническое обслуживание» паспорта линеек.

Нормативные документы

Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности, утвержденная приказом Росстандарта от 15 марта 2021 г. № 314;

Стандарт предприятия INSIZE CO., LTD «Линейки поверочные INSIZE».
