| Номер в госреестре | 93272-24 |
| Наименование СИ | Аудиоанализаторы |
| Обозначение типа СИ | AmpConnect |
| Изготовитель | Listen Inc., США |
| Год регистрации | 2024 |
| Срок свидетельства | 23.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аудиоанализаторы AmpConnect (далее - аудиоанализаторы) предназначены для воспроизведения сигналов низкочастотных колебаний, исследований формы и измерений параметров спектра низкочастотных сигналов, воспроизведения и измерений напряжения, частоты и коэффициента гармоник переменного тока.
Конструктивно аудиоанализаторы выполнены в виде измерительного прибора, подключённого к персональному компьютеру (далее - ПК) с установленным специальным программным обеспечением (далее - ПО). Отображение результатов измерений происходит на экране ПК. На передней панели аудионализатора расположены световые индикаторы уровня сигнала на входах и выходах прибора. На задней панели размещены входы анализатора, выходы генератора и усилителя мощности, разъём сетевого питания, интерфейс дистанционного управления USB и цифровые вводы/выводы.
Принцип действия аудиоанализаторов основан на фильтрации, усилении (ослаблении) и аналогово-цифровом преобразовании входного сигнала с дальнейшей его обработкой и выводом на экран результатов измерения в различном формате - напряжение, частота, спектр, осциллограмма и т.д. Аудиоанализаторы обеспечивают анализ формы сигнала и измерение параметров спектра - отношений сигнал/шум, коэффициентов гармоник и интермодуляционных искажений. Встроенный в аудиоанализатор низкочастотный генератор работает на принципе цифро-аналогового преобразования и воспроизводит различные формы сигналов, задаваемые в цифровом виде - синусоидальные сигналы с разверткой по частоте и по уровню, белый и розовый шум, сигналы произвольных форм и многотональные сигналы. Выходные сигналы усиливаются с помощью встроенного в аудиоанализатор услилителя мощности. Управление режимами работы аудиоанализатора осуществляется с помощью ПО и измерительная информация отображается на экране ПК.
Аудионализаторы выпускаются в следующих модификациях: AmpConnect 621 и AmpConnect ISC, отличающихся внешним видом и количеством каналов. Модификация AmpConnect ISC имеет на передней панели кнопочные органы управления и выход для наушников.
Общий вид аудиоанализаторов представлен на рисунке 1. Серийный номер, идентифицирующий аудиоанализатор, указывается на информационной наклейке на корпусе измерительного прибора в формате буквенно-цифрового обозначения. Пломбирование аудиоанализатора не предусмотрено. Знак поверки заносится в эксплуатационную документацию аудиоанализатора.

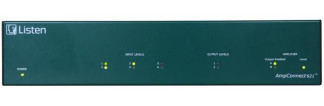

передняя панель аудионализатора модификации AmpConnect 621
Место нанесения серийного номера
задняя панель аудионализатора модификации AmpConnect 621
передняя панель аудионализатора модификации AmpConnect ISC
Место нанесения серийного номера
задняя панель аудионализатора модификации AmpConnect ISC Рисунок 1 - Общий вид аудиоанализаторов AmpConnect
Для управления режимами работы аудиоанализатора и обработки измерительных сигналов применяется ПО. Идентификационным признаком ПО служит номер версии, который доступен для просмотра в меню.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция аудиоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования аудиоанализаторов.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SoundCheck |
| Номер версии (идентификационный номер) ПО | V20.00.57288 и выше |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| AmpConnect 621 | AmpConnect ISC | |
| Входные каналы | ||
| Диапазон частот, Гц | от 10 до 90000 | от 20 до 20000 |
| Диапазон* измерений напряжения переменного тока, Вампл | от 0,14-10-3 до 20 | от 0,440-3 до 100 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, дБ от 10 до 90 000 Гц от 20 до 20 000 Гц включ. | от —1,1 до +0,3 от —0,5 до +0,3 | — от —0,5 до +0,3 |
| Неравномерность частотной характеристики, дБ, не более от 10 до 90 000 Гц от 20 до 20 000 Гц включ. | от —1,1 до +0,1 от —0,4 до +0,1 | — от —0,4 до +0,1 |
| Диапазон установки коэффициента усиления, дБ | от —20 до +30 | от —20 до +40 |
| Пределы допускаемой относительной погрешности установки коэффициента усиления, дБ | ±0,25 | |
| Пределы допускаемой относительной погрешности измерений частоты | ±240-3 | |
| Диапазон измерений коэффициента гармоник при частоте первой гармоники от 20 до 20 000 Гц, % | от 0,1 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник Кг, % | ±0,04- Кг | |
| Перекрестные искажения в диапазоне от 20 до 20 000 Гц, дБ, не более | —86 | |
| Диапазон частот третьоктавных фильтров (класс 1 по ГОСТ Р 70024.1-2022), Гц | от 16 до 20000 | |
| Линейный рабочий диапазон третьоктавных фильтров (класс 1 по ГОСТ Р 70024.1-2022), дБ, не менее | 100 | |
Продолжение таблицы 2
| Наименование характеристики | Значение | |
| AmpConnect 621 | AmpConnect ISC | |
| Прямые выходные каналы | ||
| Диапазон частот, Гц | от 10 до 90000 | — |
| Пределы допускаемой относительной погрешности установки частоты сигналов синусоидальной формы | ±1-10’4 | — |
| Диапазон установки выходного напряжения сигналов синусоидальной формы, Вампл | от 0,01 до 4 | — |
| Пределы допускаемой относительной погрешности установки уровня сигналов синусоидальной формы, дБ от 10 до 90 000 Гц от 20 до 20 000 Гц включ. | от -2 до +0,1 от -0,1 до +0,1 | — |
| Выходные каналы усилителя мощности | ||
| Диапазон частот, Гц | от 10 до 90000 | от 20 до 20000 |
| Максимальная мощность при коэффициенте гармоник не более 1 %, Втскз нагрузка 4 Ом нагрузка 8 Ом | 50 25 | 60 40 |
| Неравномерность амплитудно-частотной характеристики, дБ от 10 до 90 000 Гц от 20 до 20 000 Гц включ. | от -1 до +0,1 от -0,1 до +0,1 | — от -0,25 до +0,1 |
| * с учётом коэффициента усиления | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| AmpConnect 621 | AmpConnect ISC | |
| Количество входных каналов | 6 | 2 |
| Входное сопротивление, кОм симметричный вход несимметричный вход | — 100 | 80 100 |
| Количество выходных каналов | 2 | — |
| Количество выходных каналов усилителя мощности | 2 | 2 |
| Габаритные размеры (без учёта ПК), мм, не более: ширина высота длина | 435 90 295 | 435 90 280 |
| Масса, кг, не более | 3,3 | 3,2 |
| Параметры электрического питания: напряжение питания промышленной сети, В частота переменного тока сети питания, Г ц | от 100 до 240 от 50 до 60 | |
| Потребляемая мощность, Вт, не более | 200 | |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от +20 до +26 от 30 до 65 от 95 до 107 | |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность аудиоанализатора
| Наименование | Обозначение | Количество |
| 1 Аудиоанализатор | AmpConnect | 1 шт. |
| 2 Персональный компьютер с установленным ПО | — | 1 шт. |
| 3 Руководство по эксплуатации | — | 1 экз. |
| 4 Паспорт | — | 1 экз. |
приведены в разделах 1.9 и 1.10 «Аудиоанализаторы AmpConnect. Руководство по эксплуатации».
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Г осударственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия. Аудиоанализаторы AmpConnect. Listen Inc.
