| Номер в госреестре | 93273-24 |
| Наименование СИ | Уровнемеры радарные |
| Обозначение типа СИ | TKWL-1400 |
| Изготовитель | "Anhui Tiankang (Group) Shares Co., Ltd", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 23.09.2029 |
| МПИ (интервал между поверками) | 1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении) |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радарные TKWL-1400 (далее - уровнемеры) предназначены для бесконтактного измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов в открытых и закрытых емкостях или емкостях, работающих под высоким давлением и при высокой температуре измеряемой среды.
Принцип работы уровнемеров основан на частотном методе измерения расстояния до объекта. При измерении используется высокочастотный сигнал, частота излучения которого во время измерения линейно возрастает. Излучаемый сигнал отражается от поверхности измеряемого продукта и с небольшой временной задержкой принимается антенной. В электронном преобразователе сигналов уровнемера с помощью быстрого преобразования Фурье определяется разница между частотами отражённого сигнала и сигнала, излучаемого в текущий момент времени. Разность частот сигналов прямо пропорциональна расстоянию до поверхности среды (уровню от условного нуля).
В состав уровнемеров входят:
- преобразователь сигналов со встроенным дисплеем для индикации и управления;
- приёмо-передающее устройство с антенной.
Уровнемеры могут передавать измеренный параметр по токовому выходу (4 - 20) мА с наложенным протоколом HART®, по интерфейсу RS-485 с использованием протокола Modbus.
Уровнемеры имеют модели: TKWL-1401, TKWL-1402, TKWL-1403 отличающиеся применяемыми материалами (стойкости к коррозии, температуре и давлению, пылевлагозащищённостью).
О бщий вид уровнемеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус преобразователя. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

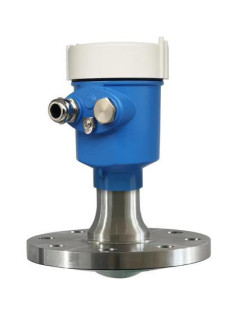

Рисунок 1 - Внешний вид уровнемеров радарных TKWL-1400 и указание мест нанесения заводского номера и знака утверждения типа
Рисунок 2 - Пример маркировочной таблички
Программное обеспечение (далее - ПО) уровнемера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения её на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LM7833GB_LP_B3 |
| Номер версии (идентификационный номер) ПО | 1XXX |
| Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Диапазон измерений уровня жидкости, м | от 0,3 до 30 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±3 |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Давление измеряемой среды, МПа: - TKWL-1401 - TKWL-1402 - TKWL-1403 | от -0,1 до +1,0 от -0,1 до +2,0 от -0,1 до +2,0 |
| Диапазон температур измеряемой среды, °С: - TKWL-1401 - TKWL-1402 - TKWL-1403 | от -40 до +100 от -40 до +200 от -40 до +200 |
| Напряжение питания постоянного тока, В | 24 ± 10 % |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +80 |
Таблица 4 - Показатели надёжности
| Наименование параметра | Значение |
| Средняя наработка на отказ, ч | 75000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер радарный | TKWL-1400 | 1 шт. |
| Руководство по эксплуатации* | TKYW-03 РЭ | 1 экз. |
| Паспорт | TKWL-1400.01nC | 1 экз. |
| Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
приведены в разделе 2.1 руководства по эксплуатации TKYW-03 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР.
