| Номер в госреестре | 93274-24 |
| Наименование СИ | Комплексы мониторинга автоматические |
| Обозначение типа СИ | АКМ200 |
| Изготовитель | Общество с ограниченной ответственностью НПФ Раймет (ООО НПФ Раймет), Московская обл., г. Долгопрудный |
| Год регистрации | 2024 |
| Срок свидетельства | 23.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы мониторинга автоматические АКМ200 (далее - комплексы АКМ200) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества и интенсивности атмосферных осадков, температуры почвы, влажности почвы, высоты снежного покрова, температуры воды, уровня воды, энергетической освещенности, радиационного баланса, продолжительности солнечного сияния, высоты нижней границы облачности, метеорологической оптической дальности (далее - МОД).
Конструктивно комплексы АКМ200 построены по модульному принципу. Комплексы АКМ200 состоят из модуля измерительного, модуля процессорного, модуля электропитания, модуля передачи данных и вспомогательного оборудования. Дополнительно в комплексы АКМ200 может входить модуль приема и обработки цифровой информации, передаваемой с метеорологических искусственных спутников земли.
Модуль измерительный состоит из первичных измерительных преобразователей (датчиков) метеорологических параметров. Принцип действия комплекса АКМ200 основан на измерении первичными измерительными преобразователями метеорологических параметров. Первичные измерительные преобразователи размещены на мачтах, на траверсах, которые крепятся на метеорологической мачте, а также размещены в почве и воде. Первичные измерительные преобразователи подключаются к процессорному блоку комплекса АКМ200. Процессорный модуль комплекса АКМ200 состоит из преобразователей измерительных (контроллеров) со встроенным программным обеспечением (ПО), коммуникационных модулей, и размещается внутри защитного корпуса, обеспечивающего защиту от неблагоприятных условий внешней среды. Защитный корпус крепится на метеорологической мачте. Модуль электропитания состоит из устройств ввода и преобразования внешнего питания, зарядного устройства и аккумуляторной батареи. Модуль передачи данных состоит из оборудования передачи данных и линий связи.
Принцип действия первичных измерительных преобразователей:
- при измерении температуры воздуха, воды, почвы основан на зависимости электрического сопротивления платины от температуры среды;
- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
- при измерении скорости и направления воздушного потока ультразвуковыми преобразователями основан на измерении времени прохождения ультразвукового сигнала между чувствительными элементами ультразвукового преобразователя;
- при измерении скорости воздушного потока механическими преобразователями основан на преобразовании частоты электрических импульсов в скорость воздушного потока;
- при измерении направления воздушного потока механическими преобразователями основан на преобразовании угла поворота в электрические импульсы;
- при измерении атмосферного давления основан на изменении емкости конденсатора в зависимости от изменения атмосферного давления;
- при измерении интенсивности атмосферных осадков основан на применении прямого пьезоэлектрического эффекта или доплеровской радиолокации;
- при измерении количества атмосферных осадков основан на взвешивании собранных осадков устройством взвешивания (весовой преобразователь) или на регистрации количества электрических импульсов в зависимости от опрокидываний челночного механизма (челночный преобразователь);
- определение типа осадков основано на измерении интенсивности рассеянного в атмосфере излучения;
- при измерении влажности почвы основан на измерении параметров диэлектрической проницаемости среды, которая измеряется и пересчитывается в значение влажности в соответствии с настройками датчика и выбранной формулой пересчета;
- при измерении высоты снежного покрова основан на определении разности фаз излучаемых модулированных сигналов;
- при измерении уровня воды преобразователем гидростатического давления основан на преобразовании давления высоты столба жидкости над датчиком в значение уровня соответственно;
- при измерении уровня воды радарным преобразователем основан на определении разности фаз излучаемых модулированных сигналов;
- при измерении уровня воды барботажным преобразователем основан на измерении разности давления водяного столба над пузырьковой камерой и моментального давления окружающего воздуха;
- при измерении МОД основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД;
- при измерении высоты нижней границы облаков основан на измерении времени, необходимого для прохождения импульса света до отражающей поверхности и (или) рассеивающей среды (облака, дымка, туман, аэрозоли) и возвращения его на приемник, преобразовании полученного временного интервала в цифровой код;
- при измерении энергетической освещенности и радиационного баланса - на термоэлектрическом эффекте, при котором разность температур на тепловом сопротивлении детектора создает электродвижущую силу, которая прямо пропорциональна созданной разности температур. Разность температур на тепловом сопротивлении детектора преобразуется в напряжение как линейная функция от энергетической освещенности поглощенного солнечного излучения;
- при измерении продолжительности солнечного сияния - на фотоэлектрическом эффекте возникновения электродвижущей силы при освещении фотоэлемента.
Комплект и количество измерительных каналов определяется для каждого комплекса АКМ200 индивидуально и может меняться в зависимости от ландшафтных и климатических особенностей места его размещения, дополнительных потребностей дорожных подразделений, возникших в процессе эксплуатации. Количество измерительных каналов (далее - ИК) конкретного комплекса АКМ200 указывается в его формуляре.
Перечень первичных измерительных преобразователей комплекса АКМ200 представлен в таблице 1
Таблица 1 - Перечень первичных измерительных преобразователей комплекса АКМ200
| Измерительный канал | Первичные измерительные преобразователи |
| ИК температуры и относительной влажности воздуха | Измеритель влажности и температуры HMP110 Измеритель влажности и температуры HMP155 Метеостанции автоматические WXT536,WXT535, WXT534 Метеостанции автоматические MWS3000 Преобразователь параметров атмосферы комплексный HY-WDS6E Термометр сопротивления JS-RTD300 Измеритель влажности воздуха SH100 |
| ИК атмосферного давления | Модуль атмосферного давления BARO-1 Барометр цифровой PTB330 Барометр цифровой DBT500 Барометр цифровой JSGP-215 Метеостанции автоматические WXT536, WXT535, WXT534 Метеостанции автоматические MWS3000 Преобразователь параметров атмосферы комплексный HY-WDS6E |
| ИК скорости и направления воздушного потока | Преобразователи скорости и направления воздушного потока ультразвуковые WMT700 Преобразователи скорости и направления воздушного потока uSonic-2 Heavy Duty Преобразователи скорости и направления воздушного потока uSonic-3 Omni Преобразователи скорости и направления воздушного потока uSonic-3 Cage MP (Multi-Path) Метеостанции автоматические WXT536, WXT533, WXT532 Метеостанции автоматические MWS3000 Преобразователь параметров атмосферы комплексный HY-WDS6E Преобразователь скорости воздушного потока WAA151/252 Преобразователь скорости воздушного потока WS2082 Преобразователь направления воздушного потока WD2081 Преобразователи скорости и направления воздушного потока WM30 |
| ИК метеорологической оптической дальности | Нефелометры PWD Нефелометры FS11/FS11P Нефелометры FD70 Датчик метеорологической дальности видимости ДМДВ Нефелометры СЛ-03 Нефелометр HY-VTF306BE |
| ИК температуры почвы | Термометр сопротивления DTS12G/W Измеритель температуры почвы/воды термометр сопротивления ТСПТ300 Термометр сопротивления JS-RTD300 Измеритель температуры почвы на глубинах «Гидра» Измеритель температуры почвы термометр сопротивления 8160. TF |
| Измерительный канал | Первичные измерительные преобразователи |
| ИК высоты снежного покрова | Измерители высоты снежного покрова SR50A Измеритель высоты снежного покрова USH-9 |
| ИК интенсивности атмосферных осадков | Метеостанции автоматические WXT536, 535, 533, 531 Преобразователь параметров атмосферы комплексный HY-WDS6E, с радарными датчиками HY-RS2E, HY-RS3E |
| ИК количества атмосферных осадков | Осадкомер RG13/RG13H Датчик атмосферных осадков Pluvio Осадкомер MetOne 364 Осадкомер JS-WDSA205 Датчик жидких осадков СФ-04 Датчик осадков весовой СФ-11 Осадкомер весовой TRwS |
| ИК влажности почвы | Датчик влажности почвы ECH2O EC-5 |
| ИК температуры воды | Термометр сопротивления DTS12W Измеритель температуры воды термометр сопротивления ТСПТ300 Термометр сопротивления JS-RTD300 Датчик уровня ОТТ PLS Измеритель температуры воды термометр сопротивления 8160.TF |
| ИК уровня воды | Преобразователь давления измерительный гидростатический PAA-36XW/PR-36XW Датчик уровня ОТТ PLS Датчик уровня радарный Vegapuls 61 Датчик уровня радарный RLS Датчик уровня ОТТ CBS |
| ИК энергетической освещенности, радиационного баланса | Пиранометр QMS101 Пиранометр CMP3 Пиранометр CMP6 Пиранометр CMP21 Пиранометр SMP3 Пиранометр SMP6 Пиранометр SMP10 Пиранометр DK-RM 1 Пиранометр STAR 8101 Пиранометр СФ-06-21 Балансомер NR Lite2 Балансомер NR CNR4 Балансомер СФ-08-21 |
| ИК продолжительности солнечного сияния | Измеритель продолжительности солнечного сияния CSD3 Приборы для определения продолжительности солнечного сияния ВК-05 |
| ИК высоты нижней границы облаков | Измеритель высоты облаков CL31 Облакомер SKYDEX-15 Измеритель облачности СД-02-2006 |
Комплексы АКМ200 работают круглосуточно, сообщения о метеорологических параметрах передаются непрерывно или по запросу. Электропитание комплексов АКМ200 может осуществляться от внешнего источника тока или встроенной аккумуляторной батареи. Подключение к комплексам АКМ200 может осуществляться через интерфейсы связи RS-232, RS485, Ethernet.

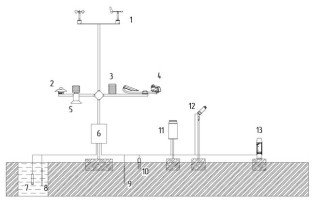

Общий вид комплексов АКМ200 и типовая схема расположения оборудования представлены на рисунке 1.
1 - ПИП скорости и направления воздушного потока
2 - ПИП энергетической освещенности, радиационного баланса;
3 - ПИП температуры и влажности воздуха
4 - ПИП метеорологической оптической дальности и ПИП количества и интенсивности атмосферных осадков;
5 - ПИП высоты снежного покрова;
6 - процессорный блок АКМ200 в защитном корпусе и ПИП атмосферного давления;
7 - ПИП уровня воды;
8 - ПИП температуры воды;
9 - ПИП температуры почвы;
10 - ПИП влажности почвы;
11 - ПИП количества и интенсивности атмосферных осадков;
12 - ПИП продолжительности солнечного сияния;
13 - ПИП высоты нижней границы облачности.
Рисунок 1 - Общий вид комплексов АКМ200 и типовая схема расположения оборудования.
Нанесение знака поверки непосредственно на средство измерений не предусмотрено. Заводской номер, состоящий из пяти арабских цифр наносится на корпус процессорного блока комплекса АКМ200 в виде наклейки. Место нанесения заводского номера на корпус процессорного блока комплекса АКМ200 представлено на рисунке 2. Схема пломбирования комплекса АКМ200 от несанкционированного доступа представлена на
рисунке 2.
1 - замки на защитном корпусе процессорного блока АКМ200; 2 - шильда с указанием заводского номера и знака утверждения типа.
Рисунок 2 - Общий вид процессорного блока из состава комплекса АКМ200 с указанием мест запирания и места расположения шильды с указанием заводского номера и знака утверждения типа.
Комплексы АКМ200 имеют автономное и встроенное программное обеспечение (далее - ПО), обеспечивающее прием, обработку, анализ, отображение, передачу результатов измерений, архивирование, создание метеорологических сообщений, проверку состояния комплексов АКМ200.
Таблица 2 - Идентификационные данные программного обеспечения комплексов АКМ200
| Идентификационные данные (признаки) | Значение | |
| встроенное | автономное | |
| Идентификационное наименование ПО | dataTaker | AKMData |
| Номер версии (идентификационный номер) ПО | 6.X* | 1.X* |
| *-обозначение «X» не относится к метрологически значимой части ПО | ||
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний», в соответствии с рекомендациями Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 3 - Метрологические характеристики
| Наименование измерительного канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК температуры воздуха | Измеритель температуры и влажности воздуха HMP110 | Диапазон измерений, oC | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений, oC - в диапазоне св. 0 °C до +40 °C включ. - в диапазоне от - 40 °C до 0 °C включ. и св. +40 °C до +60 °C | ±0,2 ±0,4 | ||
| Измеритель температуры и влажности воздуха HMP155 | Диапазон измерений, oC | от -60 до +60 | |
| Пределы допускаемой абсолютной погрешности измерений, oC - в диапазоне св. -30 °C до +50 °C включ. - в диапазоне от -60 °C до -30 °C включ.; в диапазоне св. +50 °C до +60 °C | ±0,2 ±0,4 | ||
| Метеостанции автоматические WXT536,WXT535, WXT534 | Диапазон измерений, oC | от -52 до +60 | |
| Пределы допускаемой абсолютной погрешности измерений, oC - в диапазоне от -52 °C до +20 °C включ. - в диапазоне св. +20 °C до +40 °C включ. - в диапазоне св. +40 °C до +60 °C | ±0,5 ±0,3 ±0,4 | ||
| Метеостанции автоматические MWS3000 | Диапазон измерений, oC | от -40 до +60 | |
| Пределы допускаемой абсолютной погрешности измерений, oC | ±0,3 | ||
| Преобразователь параметров атмосферы комплексный HY-WDS6E | Диапазон измерений, oC | от -60 до +60 | |
| Пределы допускаемой абсолютной погрешности измерений, oC - в диапазоне от -60 °C до +20 °C включ. - в диапазоне св. +20 °C до +60 °C | ±0,2 ±0,4 | ||
| Термометр сопротивления JS-RTD300 | Диапазон измерений, oC | от -50 до +60 | |
| Пределы допускаемой абсолютной погрешности измерений, oC | ±0,3 | ||
| ИК относительной влажности воздуха | Измеритель температуры и влажности воздуха HMP110 | Диапазон измерений, % | от 0,8 до 100 |
| Пределы допускаемой абсолютной погрешности измерений, % - в диапазоне от 0,8 % до 90 % включ. - в диапазоне св. 90 % до 100 % | ±3 ±4 |
| Наименование измерительного канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК относительной влажности воздуха | Измеритель температуры и влажности воздуха HMP155 | Диапазон измерений, % | от 0,8 до 100 |
| Пределы допускаемой абсолютной погрешности измерений, % - в диапазоне от 0,8 % до 90 % включ. - в диапазоне св. 90 % до 100 % | ±3 ±4 | ||
| Метеостанции автоматические WXT536,WXT535, WXT534 | Диапазон измерений, % | от 1 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений, % - в диапазоне от 1 % до 90 % включ. - в диапазоне св. 90 % до 100 % | ±3 ±5 | ||
| Метеостанции автоматические MWS3000 | Диапазон измерений, % | от 10 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений, % - в диапазоне от 10 % до 90 % включ. - в диапазоне св. 90 % до 100 % | ±3 ±5 | ||
| Преобразователь параметров атмосферы комплексный HHY-WDS6E | Диапазон измерений, % | от 1 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений, % - в диапазоне от 1 % до 90 % включ. - в диапазоне св. 90 % до 100 % | ±2 ±3 | ||
| Измеритель влажности воздуха SH100 | Диапазон измерений, % | от 0 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений, % - в диапазоне от 0 % до 90 % включ. - в диапазоне св. 90 % до 100 % | ±2 ±3 | ||
| ИК атмосферного давления | Модуль атмосферного давления BARO-1 | Диапазон измерений, гПа | от 500 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений, гПа | ±0,3 | ||
| Барометр цифровой PTB330 | Диапазон измерений, гПа | от 500 до 1100 | |
| Пределы допускаемой абсолютной погрешности измерений, гПа | ±0,3 | ||
| Барометр цифровой DBT500 | Диапазон измерений, гПа | от 500 до 1100 | |
| Пределы допускаемой абсолютной погрешности измерений, гПа | ±0,3 | ||
| Барометр цифровой JSGP-215 | Диапазон измерений, гПа | от 500 до 1100 | |
| Пределы допускаемой абсолютной погрешности измерений, гПа | ±0,3 |
| Наименование измерительного канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК атмосферного давления | Метеостанции автоматические WXT536, WXT535, WXT534 | Диапазон измерений, гПа | от 600 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений, гПа - при температуре св. 0 °С до +30 °С включ. - при температуре от -52 °С до 0 °С включ. и св. +30 °С до +60 °С | ±0,5 ±1 | ||
| Метеостанции автоматические MWS3000 | Диапазон измерений, гПа | от 300 до 1100 | |
| Пределы допускаемой абсолютной погрешности измерений, гПа - при температуре св. 0 °С до +50 °С включ. - при температуре от -30 °С до 0 °С включ. | ±0,3 ±0,5 | ||
| Преобразовател ь параметров атмосферы комплексный HY-WDS6E | Диапазон измерений, гПа | от 300 до 1100 | |
| Пределы допускаемой абсолютной погрешности измерений, гПа | ±1 | ||
| ИК скорости воздушного потока | Преобразовател и скорости и направления воздушного потока ультразвуковые WMT700 | Диапазон измерений, м/с WMT701 WMT702 WMT703 | от 0,1 до 40 от 0,1 до 60 от 0,1 до 60 |
| Пределы допускаемой погрешности измерений - абсолютной в диапазоне от 0,1 до 7 включ., м/с - относительной в диапазоне св. 7 м/с, % | ±0,2 ±3 | ||
| Преобразовате ли скорости и направления воздушного потока uSonic-2 Heavy Duty | Диапазон измерений, м/с - горизонтальной составляющей: | от 0,2 до 60 | |
| Пределы допускаемой погрешности измерений - абсолютной в диапазоне от 0,2 до 7 включ., м/с - относительной в диапазоне св. 7 м/с,%: | ±0,2 ±2 | ||
| Преобразовател и скорости и направления воздушного потока uSonic-3 Omni | Диапазон измерений, м/с - горизонтальной составляющей - модуля вертикальной составляющей | от 0,2 до 60 от 0,2 до 60 | |
| Пределы допускаемой погрешности измерений - абсолютной в диапазоне от 0,2 до 7 включ., м/с - относительной в диапазоне св. 7 м/с, % | ±0,2 ±2 |
| Наименование измерительного канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК скорости воздушного потока | Преобразовате ли скорости и направления воздушного потока uSonic-3 Cage MP (Multi-Path) | Диапазон измерений, м/с - горизонтальной составляющей - модуля вертикальной составляющей | от 0,2 до 40 от 0,2 до 60 |
| Пределы допускаемой погрешности измерений - абсолютной в диапазоне от 0,2 до 7 включ., м/с - относительной в диапазоне св. 7 м/с, % | ±0,2 ±2 | ||
| Метеостанции автоматические WXT536, WXT533, WXT532 | Диапазон измерений, м/с | от 0,2 до 60 | |
| Пределы допускаемой погрешности измерений - абсолютной в диапазоне от 0,2 до 10 включ., м/с - относительной в диапазоне св. 10 до 60 м/с, % | ±0,5 ±5 | ||
| Метеостанции автоматические MWS3000 | Диапазон измерений, м/с | от 0,2 до 20 | |
| Пределы допускаемой погрешности измерений - абсолютной в диапазоне от 0,2 до 10 м/с включ., - относительной в диапазоне св. 10 м/с,% | ±0,5 ±5 | ||
| Преобразовате ль параметров атмосферы комплексный HY-WDS6E | Диапазон измерений, м/с | от 0,5 до 60 | |
| Пределы допускаемой абсолютной погрешности измерений, м/с | ±(0,5 + 0,1 • Vизм) 1) | ||
| Преобразовате ль скорости воздушного потока WAA151/252 | Диапазон измерений, м/с | от 0,5 до 60 | |
| Пределы допускаемой абсолютной погрешности измерений, м/с | ±(0,4 + 0,035 ^изм) 1) | ||
| Преобразовате ль скорости воздушного потока WS2082 | Диапазон измерений, м/с | от 0,5 до 60 | |
| Пределы допускаемой погрешности измерений - абсолютной в диапазоне от 0,5 до 10 включ., м/с - относительной в диапазоне св.10 м/с,% | ±0,5 ±5 |
| Наименование измерительного канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК скорости воздушного потока | Преобразовате ли скорости и направления воздушного потока WM30 | Диапазон измерений, м/с | от 0,5 до 60 |
| Пределы допускаемой абсолютной погрешности измерений, м/c | ±(0,5 + 0,04 • Vизм)1) | ||
| ИК направления воздушного потока | Преобразовател и скорости и направления воздушного потока ультразвуковые WMT700 | Диапазон измерений | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений | ±2° | ||
| Преобразовател и скорости и направления воздушного потока uSonic-2 Heavy Duty | Диапазон измерений | от 0° до 360° | |
| Пределы допускаемой абсолютной погрешности измерений | ±2° | ||
| Преобразовател и скорости и направления воздушного потока uSonic-3 Omni | Диапазон измерений | от 0° до 360° | |
| Пределы допускаемой абсолютной погрешности измерений | ±2° | ||
| Преобразовате ли скорости и направления воздушного потока uSonic-3 Cage MP (Multi-Path) | Диапазон измерений | от 0° до 360° | |
| Пределы допускаемой абсолютной погрешности измерений | ±2° | ||
| Метеостанции автоматические WXT536, WXT533, WXT532 | Диапазон измерений | от 0° до 360° | |
| Пределы допускаемой абсолютной погрешности измерений | ±3° |
| Наименование измерительног о канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК направления воздушного потока | Метеостанции автоматические MWS3000 | Диапазон измерений | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений | ±4° | ||
| Преобразователь параметров атмосферы комплексный HY-WDS6E | Диапазон измерений | от 0° до 360° | |
| Пределы допускаемой абсолютной погрешности измерений | ±3° | ||
| Преобразователь направления воздушного потока WAV151/252 | Диапазон измерений | от 0° до 360° | |
| Пределы допускаемой абсолютной погрешности измерений | ±3° | ||
| Преобразователь направления воздушного потока WD2081 | Диапазон измерений | от 0° до 360° | |
| Пределы допускаемой абсолютной погрешности измерений | ±3° | ||
| Преобразователи скорости и направления воздушного потока WM30 | Диапазон измерений | от 0° до 360° | |
| Пределы допускаемой абсолютной погрешности измерений | ±3° | ||
| ИК метеорологиче ской оптической дальности | Нефелометры PWD | Диапазон измерений, м PWD10, PWD12 PWD20, PWD22 PWD50, PWD52 | от 10 до 2000 от 10 до 20000 от 10 до 35000 |
| Пределы допускаемой относительной погрешности измерений, % - в диапазоне от 10 до 10000 м включ. - в диапазоне св. 10000 м до 35000 м включ. | ±10 ±20 | ||
| Нефелометры FS11/FS11P | Диапазон измерений, м | от 10 до 50000 | |
| Пределы допускаемой относительной погрешности измерений, % - в диапазоне от 10 до 10000 м включ. - в диапазоне св. 10000 м до 50000 м | ±10 ±20 |
| Наименование измерительног о канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК метеорологиче ской оптической дальности | Нефелометры FD70 | Диапазон измерений, м | от 10 до 50000 |
| Пределы допускаемой относительной погрешности измерений, % - в диапазоне от 10 до 10000 м включ. - в диапазоне св. 10000 м до 50000 м | ±10 ±20 | ||
| Датчик метеорологиче ской дальности видимости ДМДВ | Диапазон измерений, м | от 10 до 20000 | |
| Пределы допускаемой относительной погрешности измерений, % - в диапазоне от 10 до 10000 м включ. - в диапазоне св. 10000 м до 20000 м | ±10 ±20 | ||
| Нефелометры СЛ-03 | Диапазон измерений, м | от 10 до 30000 | |
| Пределы допускаемой относительной погрешности измерений, % - в диапазоне от 10 до 10000 м включ. - в диапазоне св. 10000 м до 30000 м | ±10 ±20 | ||
| Нефелометр HY-VTF306BE | Диапазон измерений, м | от 10 до 10000 | |
| Пределы допускаемой относительной погрешности измерений, % | ±10 | ||
| ИК температуры почвы | Термометр сопротивления DTS12G/W | Диапазон измерения температуры, °С | от -60 до + 60 |
| Предел допускаемой абсолютной погрешности измерений, °С | ±(0,08 + 0,005 •|Тизм|)2) | ||
| Измеритель температуры почвы/воды термометр сопротивления ТСПТ300 | Диапазон измерений, oC | от -60 до +60 | |
| Пределы допускаемой абсолютной погрешности измерений, oC | ±(0,15 + 0,002 • |Тизм |)2) | ||
| Термометр сопротивления JS-RTD300 | Диапазон измерений, oC | от -50 до +60 | |
| Пределы допускаемой абсолютной погрешности измерений, oC | ±0,3 |
| Наименование измерительног о канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК температуры почвы | Измеритель температуры почвы на глубинах «Гидра» | Диапазон измерений, oC | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений, oC | ±0,2 | ||
| Измеритель температуры термометр сопротивления 8160.TF | Диапазон измерений, oC | от -50 до +60 | |
| Пределы допускаемой абсолютной погрешности измерений, oC | ±0,2 | ||
| ИК высоты снежного покрова | Измерители высоты снежного покрова SR50A | Диапазон измерений, см | от 50 до 1000 |
| Пределы допускаемой погрешности измерений - абсолютной в диапазоне от 50 до 250 включ., см - относительной в диапазоне св. 250 см, % | ±1 ±0,4 | ||
| Измеритель высоты снежного покрова USH-9 | Диапазон измерений, см | от 50 до 1000 | |
| Пределы допускаемой погрешности измерений, см | ±1 | ||
| ИК интенсивности атмосферных осадков | Метеостанции автоматические WXT536, 535, 533,531 | Диапазон измерений, мм/ч | от 0,2 до 200 |
| Пределы допускаемой абсолютной погрешности измерений, мм/ч | ±(0,2+0,05-1изм) 3) | ||
| Преобразователь параметров атмосферы комплексный HY-WDS6E, с датчиками HY-RS2E, HY-RS3E | Диапазон измерений, мм/ч | от 0,2 до 200 | |
| Пределы допускаемой абсолютной погрешности измерений, мм/ч | ±(0,2 + 0,05- 1изм) 3) | ||
| ИК количества атмосферных осадков | Осадкомер RG13/RG13H | Минимальное измеряемое значение количества осадков, мм | от 0,2 |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±(0,2 + 0,02^Хизм) 4) | ||
| Датчик атмосферных осадков Pluvio | Диапазон измерений количества осадков, мм | от 0 до 1500 | |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±(1 + 0,01 Хизм) 4) |
| Наименование измерительног о канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК количества атмосферных осадков | Осадкомер MetOne 364 | Минимальное измеряемое значение количества осадков, мм | от 0,2 |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±(0,1+ 0,015^Хизм) 4) | ||
| Осадкомер JS-WDSA205 | Минимальное измеряемое значение количества осадков, мм | от 0,5 | |
| Пределы допускаемой погрешности измерений - абсолютной в диапазоне от 0,5 до 20 мм включ., мм - относительной в диапазоне св. 20 мм, % | ±1 ±5 | ||
| ИК количества атмосферных осадков | Датчик жидких осадков СФ-04 | Минимальное измеряемое значение количества осадков, мм | от 0,1 |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±(0,1 + 0,05^Хизм) 4) | ||
| Датчик осадков весовой СФ-11 | Диапазон измерений количества осадков, мм - в летний период - в зимний период | от 0,2 до 125 от 0,2 до 12,5 | |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±(0,1 + 0,05^Хизм) 4) | ||
| Осадкомер весовой TRwS | Диапазон измерений количества осадков, мм - TRwS 214 - TRwS 514 - TRwS 215 - TRwS 415 | от 0 до 750 от 0 до 250 от 0 до 1500 от 0 до 750 | |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±(0,1 + 0,01-Хизм) 4) | ||
| ИК влажности почвы | Датчик влажности почвы ECH2O EC-5 | Диапазон измерений, % | от 1 до 50 |
| Пределы допускаемой абсолютной погрешности измерений, % | ±3 | ||
| ИК температуры воды | Термометр сопротивления DTS12W | Диапазон измерения температуры, °С | от -60 до + 60 |
| Предел допускаемой абсолютной погрешности, °С | ±(0,08 + 0,005 •|'ГИЗм|)2) | ||
| Измеритель температуры почвы/воды термометр сопротивления ТСПТ300 | Диапазон измерений, oC | от -60 до +60 | |
| Пределы допускаемой абсолютной погрешности измерений, oC | ±(0,15 + 0,002 •|Тизм|)2) |
| Наименование измерительного канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК температуры воды | Термометр сопротивления JS-RTD300 | Диапазон измерений, oC | от -50 до +60 |
| Пределы допускаемой абсолютной погрешности измерений, oC | ±0,3 | ||
| Датчик уровня ОТТ PLS | Диапазон измерений, oC | от -25 до +60 | |
| Пределы допускаемой абсолютной погрешности измерений, oC | ±0,5 | ||
| Измеритель температуры термометр сопротивления 8160.TF | Диапазон измерений, oC | от -50 до +60 | |
| Пределы допускаемой абсолютной погрешности измерений, oC | ±0,2 | ||
| ИК уровня воды | Преобразовател ь давления измерительный PAA-36XW/PR-36XW | Диапазон измерений, м | от 0 до 30 |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±20 | ||
| Датчик уровня ОТТ PLS | Диапазон измерений, м | от 0 до 40 | |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±20 | ||
| Датчик уровня радарный Vegapuls 61 | Диапазон измерений, м | от 0 до 35 | |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±10 | ||
| Датчик уровня радарный RLS | Диапазон измерений, м | от 1 до 25 | |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±10 | ||
| Датчик уровня ОТТ CBS | Диапазон измерений, м | от 0 до 15 | |
| Пределы допускаемой абсолютной погрешности измерений, мм - в диапазоне от 0 до 10 м включ. - в диапазоне св. 10 до 15 м | ±10 ±20 | ||
| ИК энергетической освещенности | Пиранометр QMS101 | Диапазон измерений энергетической освещенности, Вт/м2 | от 10 до 1500 |
| Пределы допускаемой относительной погрешности энергетической освещенности, % | ±15 | ||
| Коэффициент преобразования, мкВ/Вт/м2 | не менее 60 |
| Наименование измерительного канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК энергетической освещенности | Пиранометр CMP3 | Диапазон измерений энергетической освещенности, Вт/м2 | от 10 до 1500 |
| Пределы допускаемой относительной погрешности энергетической освещенности, % | ±15 | ||
| Коэффициент преобразования, мкВ/Вт/м2 | не менее 24 | ||
| Пиранометр CMP6 | Диапазон измерений энергетической освещенности, Вт/м2 | от 10 до 1500 | |
| Пределы допускаемой относительной погрешности энергетической освещенности, % | ±11 | ||
| Коэффициент преобразования, мкВ/Вт/м2 | не менее 5 | ||
| Пиранометр CMP21 | Диапазон измерений энергетической освещенности, Вт/м2 | от 10 до 1500 | |
| Пределы допускаемой относительной погрешности энергетической освещенности, % | ±11 | ||
| Коэффициент преобразования, мкВ/Вт/м2 | не менее 7 | ||
| Пиранометр SMP3 | Диапазон измерений энергетической освещенности, Вт/м2 | от 400 до 1600 | |
| Пределы допускаемой относительной погрешности энергетической освещенности, % | ±11 | ||
| Коэффициент преобразования, мкВ/Вт/м2 | 10 | ||
| Пиранометр SMP6 | Диапазон измерений энергетической освещенности, Вт/м2 | от 400 до 1600 | |
| Пределы допускаемой относительной погрешности энергетической освещенности, % | ±11 | ||
| Коэффициент преобразования, мкВ/Вт/м2 | 10 | ||
| Пиранометр SMP10 | Диапазон измерений энергетической освещенности, Вт/м2 | от 400 до 1600 | |
| Пределы допускаемой относительной погрешности энергетической освещенности, % | ±11 | ||
| Коэффициент преобразования, мкВ/Вт/м2 | 10 |
| Наименование измерительного канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК энергетической освещенности | Пиранометр СФ-06-21 | Диапазон измерений энергетической освещенности, Вт/м2 | от 10 до 1600 |
| Пределы допускаемой относительной погрешности энергетической освещенности, % | ±10 | ||
| Коэффициент преобразования, мкВ/Вт/м2 | не менее 8 | ||
| Пиранометр DK-RM 1 | Диапазон измерений энергетической освещенности, Вт/м2 | от 10 до 1250 | |
| Пределы допускаемой относительной погрешности энергетической освещенности, % | ±10 | ||
| Коэффициент преобразования, мкВ/Вт/м2 | не менее 60 | ||
| Пиранометр STAR 8101 | Диапазон измерений энергетической освещенности, Вт/м2 | от 10 до 1600 | |
| Пределы допускаемой относительной погрешности энергетической освещенности, % | ±10 | ||
| Коэффициент преобразования, мкВ/Вт/м2 | не менее 7 | ||
| ИК радиационного баланса | Балансомер NR Lite2 | Диапазон измерений радиационного баланса, Вт/м2 | от 10 до1100 |
| Пределы допускаемой относительной погрешности измерений радиационного баланса, % | ±10 | ||
| Коэффициент преобразования, мкВ/Вт/м2 | не менее 10 | ||
| Балансомер NR CNR4 | Диапазон измерений радиационного баланса, Вт/м2 | от 10 до 1100 | |
| Пределы допускаемой относительной погрешности измерений радиационного баланса, % | ±10 | ||
| Коэффициент преобразования, мкВ/Вт/м2 | не менее 5 | ||
| Балансомер СФ-08-21 | Диапазон измерений радиационного баланса, Вт/м2 | от 10 до 1100 | |
| Пределы допускаемой относительной погрешности измерений радиационного баланса, % | ±10 | ||
| Коэффициент преобразования, мкВ/Вт/м2 | не менее 8 |
| Наименование измерительного канала | Наименование применяемого компонента | Наименование характеристики | Значение |
| ИК продолжительн ости солнечного сияния | Измеритель продолжительн ости солнечного сияния CSD3 | Диапазон измерения продолжительности солнечного сияния, ч | от 0 до 24 |
| Пределы допускаемой абсолютной погрешности измерений продолжительности солнечного сияния, ч | ±0,1 | ||
| Приборы для определения продолжительн ости солнечного сияния ВК-05 | Диапазон измерения продолжительности солнечного сияния, ч | от 0 до 24 | |
| Пределы допускаемой абсолютной погрешности измерений продолжительности солнечного сияния, ч | ±0,1 | ||
| ИК высоты нижней границы облаков | Измеритель высоты облаков CL31 | Диапазон измерения высоты облаков, м | от 10 до 7600 |
| Пределы допускаемой погрешности измерений: - абсолютной в диапазоне от 10 до 150 м включ., м - относительной в диапазоне св. 150 до 7600 м, % | ±7 ±4,5 | ||
| Облакомер SKYDEX-15 | Диапазон измерения высоты облаков, м | от 10 до 8000 | |
| Пределы допускаемой погрешности измерений: - абсолютной в диапазоне от 10 до 100 м включ., м - относительной в диапазоне св. 100 до 8000 м, % | ±5 ±2 | ||
| Измеритель облачности СД-02-2006 | Диапазон измерения высоты облаков, м | от 15 до 7000 | |
| Пределы допускаемой погрешности измерений: - абсолютной в диапазоне от 15 до 100 м включ., м - относительной в диапазоне св. 100 до 2000 м включ., % - относительной в диапазоне св. 2000 до 7000 м, % | ±10 ±10 ±5 |
1) Vu3M - измеренное значение скорости воздушного потока, м/с
2) Тизм — измеренное значение температуры, °С
3) 1изм - измеренное значение интенсивности атмосферных осадков, мм/ч
4) Хизм - измеренное значение количества атмосферных осадков, мм
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока, В, не более | (220 ± 22) |
| Напряжение питания от сети постоянного тока, В, не более | 12; 24 |
| Потребляемая мощность, Вт, не более | 500 |
| Интерфейсы связи | RS-232, RS-485, Ethernet |
| Габаритные размеры корпуса, мм, не более | 600х500х200 |
| Масса корпуса, кг, не более | 50 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: -температура воздуха, ° С -относительная влажность воздуха, % | от -60 до +60 до 100 |
на титульный лист руководства по эксплуатации типографским способом и на корпус процессорного блока комплекса АКМ200 в виде наклейки.
Таблица 5 - Комплектность комплексов АКМ200
| Наименование | Обозначение | Количество |
| Комплексы мониторинга автоматические | АКМ200 | 1 шт. |
| Руководство по эксплуатации | 01528602.001.416511.001РЭ | 1 шт. |
| Формуляр | 01528602.001.416511.001Ф0 | 1 шт. |
| *Количество и состав измерительных каналов конкретного комплекса АКМ200 указывается в формуляре | ||
приведены в документе 01528602.001.416511.001РЭ «Комплексы мониторинга автоматические АКМ200. Руководство по эксплуатации», раздел 6 «Устройство и принцип работы»
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;
Государственная поверочная схема для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2414;
Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556;
01528602.001.416511.001ТУ. «Комплекс мониторинга автоматический АКМ200. Технические условия».
