| Номер в госреестре | 93279-24 |
| Наименование СИ | Стенды автоматизированные проверки параметров реле |
| Обозначение типа СИ | СПП ДСШ |
| Изготовитель | Общество с ограниченной ответственностью "Инжиниринг АТ" (ООО "Инжиниринг АТ"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 23.09.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды автоматизированные проверки параметров реле СПП ДСШ (далее по тексту -стенды) предназначены для измерений сопротивления постоянному току, напряжения и силы переменного тока и времени срабатывания реле, установки угла фазового сдвига при проверке характеристик реле ДСШ железнодорожной автоматики на ремонтно-технологических участках дистанций сигнализации и связи железных дорог и других предприятиях производящих, эксплуатирующих и осуществляющих их ремонт и обслуживание.
Принцип действия стендов основан на формировании сигналов с соответствующими электрическими и временными параметрами на реле и контроля параметров выходных сигналов реле. Основным исполнительным устройством является модуль измерения, который содержит в своем составе источники и измерители постоянного и переменного напряжения и тока, обеспечивает необходимые для измерений воздействия напряжения и тока, производит измерения напряжения и силы тока, производит предварительную обработку и передачу информации вперсональный компьютер (далее по тексту - ПК).
Все управление работой стендов осуществляется через ПК, связь с ним осуществляется по интерфейсу USB.ПК выполняет функции хранения программного обеспечения и результатов проверок, управления модулем измерения, математической обработки информации, отображения результатов проверок. Программное обеспечение, необходимое для работы стендов, поставляется на флеш-накопителе и устанавливается на ПК.
Конструктивно стендысостоят из модуля измерения, соединительных кабелей и тест блока.
На задней панели модуля измерения стенда установлены пломбы, препятствующие доступу к органам настройки и регулировки.
Нанесение знака поверки на стенды не предусмотрено.
Поверка стендов возможна только в полном объеме.
Заводские номера в цифровом формате, знак утверждения типа и единый знак обращения продукции на рынке государств-членов Евразийского экономического союза наносятся на маркировочную табличку, которая крепится на заднюю панель корпуса модуля измерения стенда методом этикетирования.
Внешний вид стендов, место нанесения знака утверждения типа и заводского номера представлены на рисунках 1 и 2.
Места нанесения заводского номера, знака утверждения типа и крепления маркировочной таблички

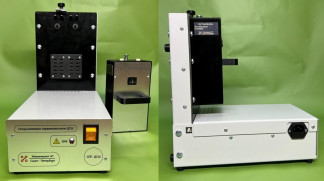

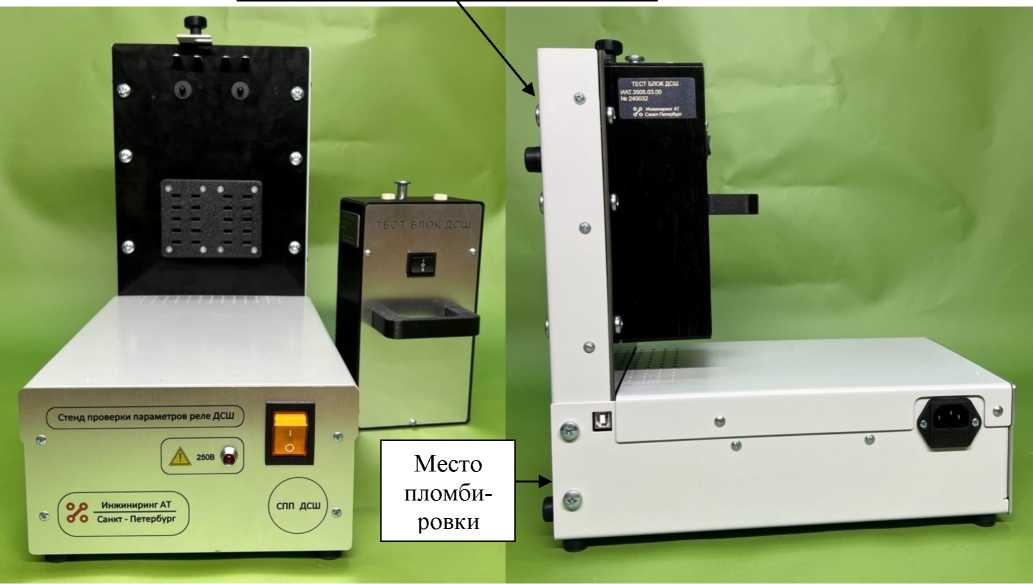

Рисунок 1 - Внешний вид стенда СПП ДСШ, места нанесения заводского номера, знака утверждения типа, пломбировки и крепления маркировочной таблички

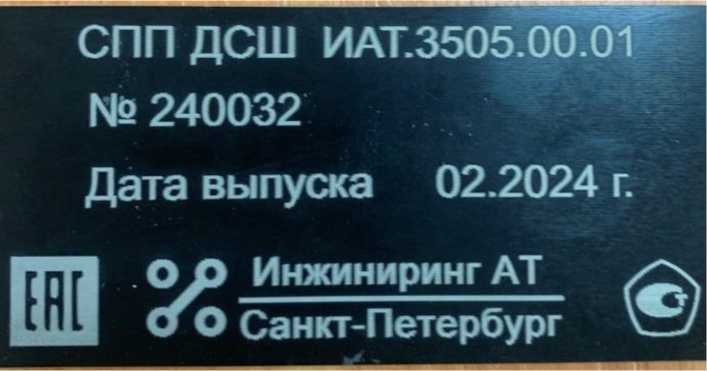

Рисунок 2 - Внешний вид маркировочной таблички с нанесенным заводским номером и знаком утверждения типа
Программное обеспечение (далее по тексту - ПО) состоит из следующих компонентов:
- программа «RelayTest.exe» в части измерения параметров реле предназначена:
- для измерений параметров реле ДСШ ж. д. автоматики (сопротивления обмоток и цепи контактов, параметров срабатывания, времени срабатывания, проверки работы в резонансной цепи);
- для просмотра результатов измерений, сохранения в файле хранения протоколов проверки и вывода протокола на печать;
- для редактирования списка сохраненных протоколов (удаления не актуальных);
- для просмотра и вывода на печать или в отдельные файлы протоколов проверки реле;
- программа «Поверка СПП ДСШ.ехе» осуществляет сервисную функцию и предназначена для определения метрологических характеристик СПП ДСШ.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Версия | Значение |
| RelayTest.exe | 0.2.12.66 | CRC32 2144DF1C |
Поверка1.0.0.10 | CRC32 6D0A3A14 |
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий». Конструкция стендов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Метрологические и технические характеристики и показатели надежности стендов представлены в таблицах 2, 3, 4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений переменного электрического напряжения частотой 25, 50, 75 Гц: - на путевом элементе (ПЭ), В - на местном элементе (МЭ), В | от 3 до 65 от 50 до 230 |
| Пределы допускаемой относительной погрешности измерений переменного электрического напряжения частотой 25, 50, 75 Гц, % | ± [1,0 + 0,1 • (U / Ux - 1)] |
Продолжение таблицы 2
| 1 | 2 |
| Диапазон измерений силы переменного электрического тока частотой 25, 50, 75 Гц: - в цепи путевого элемента (ПЭ), мА - в цепи местного элемента (МЭ), мА | от 5 до 100 от 30 до 175 |
| Пределы допускаемой относительной погрешности измерений силы переменного электрического тока, % | ± [1,0 + 0,1 • (1к / Ix - 1)] |
| Диапазоны измерений электрического сопротивления постоянному току цепи контактов реле, Ом | от 0,02 до 0,20 от 0,20 до 2,00 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току цепи контактов реле, % | ± [2,5 + 0,25 • (Як / Rx - 1)] |
| Диапазоны измерений электрического сопротивления постоянному току обмоток реле, Ом | от 40 до 85 от 100 до 600 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току обмоток реле, % | ±1 |
| Диапазон измерений времени срабатывания реле, мс | от 100 до 500 |
| Пределы допускаемой абсолютной погрешности измерений времени срабатывания реле, мс | ±1 |
| Значения установки угла фазового сдвига, ° | 273 (-87) 198 (-162) 20 |
| Пределы допускаемой абсолютной погрешности установки угла фазового сдвига напряжения (тока) цепи ПЭ относительно напряжения цепи МЭ, ° | ±1 |
| Опорная частота, Гц | 1161,29 |
| Пределы допускаемой абсолютной погрешности установки опорной частоты, Гц | ±1 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне, составляют 1/2 от пределов допускаемой основной погрешности при измерении переменного электрического напряжения, силы переменного электрического тока, времени срабатывания реле и электрического сопротивления постоянному току. | |
| П р и м е ч а н и я 1 Ur, 1к, Як- верхние значения диапазонов измерений. 2 Ux, Ix, Rx- измеряемые значения величин. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | от 207 до 253 |
| Частота питающей сети, Гц | от 49 до 51 |
| Потребляемая мощность, Вт, не более | 60 |
| Продолжительность непрерывной работы, ч, не более | 8 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +25 °С, % - атмосферное давление, кПа | от 10 до 35 от +30 до +80 от 84,0 до 106,7 |
| Габаритные размеры измерительного модуля стенда, мм, не более: - высота - ширина - длина | 360 190 350 |
| Масса измерительного модуля стенда, кг, не более | 6,5 |
| Масса измерительного модуля стенда с комплектными соединителями и подключающим устройством, кг, не более | 8,0 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 85000 |
| Средний срок службы, лет, не менее | 10 |
наносится на идентификационную маркировочную табличку типографским способом, которая крепится на заднюю панель корпуса модуля измерения стенда.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| 1 | 2 | 3 |
| Стенд автоматизированный проверки параметров реле | СПП ДСШ | 1 |
| Модуль измерения | ИАТ.3505.02.00 | 1 |
| Тест блок | ИАТ.3505.03.00 | 1 |
| Светильник | ИАТ.3505.04.00 | 1 |
| Кабель питания | - | 1 |
| Кабель USB | - | 1 |
Продолжение таблицы 5
| 1 | 2 | 3 |
| Технологические ножевые контакты | ИАТ.3505.05.00 | 2 |
| ПК: | * | |
| - системный блок | - | 1 |
| - монитор | - | 1 |
| - клавиатура | - | 1 |
| - мышь (USB) | - | 1 |
| - принтер | - | 1 |
| - сетевой фильтр | - | 1 |
| Вставка плавкая ВПБ 6-13 5 А/250 В | ОЮО 481.012 ТУ | 2 |
| Паспорт | ИАТ.3505.00.01 ПС | 1 |
| Руководство по эксплуатации | ИАТ.3505.00.01 РЭ | 1 |
| Флеш-накопитель с ПО | - | 1 |
| П р и м е ч а н и е - * поставляется по отдельному заказу. | ||
приведены в разделе 2 «Описание и работа» документа ИАТ.3505.00.01 РЭ «Стенд автоматизированный проверки параметров реле СПП ДСШ. Руководство по эксплуатации».
Приказ Росстандартаот 18 августа 2023 г. № 1706«Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока в диапазоне от 1-10’8 до 100 А вдиапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2022 г. № 3345 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частоты от 1-10-2 до 10-107 Гц»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ИАТ.3505.00.01 ТУ «Стенды автоматизированные проверки параметров реле СПП ДСШ. Технические условия».
