| Номер в госреестре | 93280-24 |
| Наименование СИ | Измерители-коммутаторы |
| Обозначение типа СИ | ROSSMA IIOT-AMS ANALOG |
| Изготовитель | Общество с ограниченной ответственностью "Разработка Оборудования Систем Связи Метрологии и Автоматизации" (ООО "РОССМА"), г. Пермь |
| Год регистрации | 2024 |
| Срок свидетельства | 24.09.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-коммутаторы ROSSMA IIOT-AMS ANALOG (далее по тексту -измерители-коммутаторы) предназначены для измерений электрических сигналов датчиков и контроллеров по токовой петле 4-20 мА с последующей передачей данных по беспроводной сети.
Конструктивно измеритель-коммутатор состоит:
- Печатная плата, на которой распаяны: микроконтроллер; приемо-передатчик; повышающий преобразователь; шунт; Fram- память; источник опорного напряжения; клеммы для подключения к оконечному оборудованию; разъем для программирования.
- Источник питания от 1 до 12 в зависимости от модификации;
- Корпус;
- Гермоввод от 1 до 4 в зависимости от модификации
Измерители-коммутаторы изготавливаются в следующих модификациях: измеритель-коммутатор ROSSMA IIOT-AMS Analog (Single Channel); измеритель-коммутатор ROSSMA IIOT-AMS Analog Ex (Single Channel); измеритель-коммутатор ROSSMA IIOT-AMS Analog X4; измеритель-коммутатор ROSSMA IIOT-AMS Analog X4 Ex; универсальный автономный беспроводной измеритель-коммутатор
ROSSMA IIOT-AMS Analog X4 PWR.
Заводской номер наносится на маркировочную этикетку, расположенную на корпусе измерителя-коммутатора.

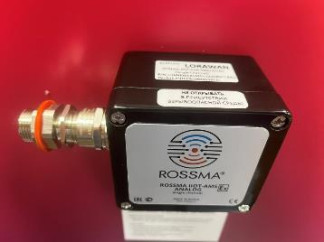

Общий вид измерителей-коммутаторов с указанием места нанесения заводского номера показан на рисунке 1.
Нанесение знака поверки на измерители-коммутаторы не предусмотрено.
Пломбирование устройства, при помощи пломбировочной этикетки, осуществляется внутри корпуса.
А) Измеритель-коммутатор ROSSMA IIOT-AMS ANALOG Ex (single channel)
Б) Измеритель-коммутатор ROSSMA IIOT-AMS ANALOG (single channel)
В) Измеритель-коммутатор ROSSMA IIOT-AMS ANALOG X4
Г) Измеритель-коммутатор ROSSMA IIOT-AMS ANALOG X4 Ex
Д) Измеритель-коммутатор ROSSMA IIOT-AMS ANALOG X4 PWR
Рисунок 1 - Общий вид измерителя с указанием мест нанесения заводского номера, пломбировки (если предусмотрено)
Измерители-коммутаторы работают под управлением программного обеспечения (ПО) FirmWare, которое выполняет следующие функции:
- Обеспечение питания внешнего датчика;
- Измерение по методу токовой петли 4-20 мА c преобразованием значений АЦП 12 бит;
- Шифрование Данных по алгоритмам AES-128;
- Отправка данных на базовую станцию по радиоканалу.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | LR-420-X1/LR-420-X4BP/ LR-420-X4EP |
| Номер версии ПО | Не ниже 1.2 |
| Цифровой идентификатор ПО | 010501060103 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Метрологические и основные технические характеристики системы представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, % | ±1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания внешнего датчика: - напряжение постоянного тока, В | 15 |
| Параметры электрического питания измерителя (встроенная батарея), В (для автономных устройств) | 3,6 |
| Параметры электрического питания измерителя (встроенный блок питания) B, для стационарных устройств | 220 |
| Потребляемая электрическая мощность внешнего датчика, В^А, не более | 0,4 |
| Габаритные размеры, мм, не более: | 260x160x90 |
| Масса, кг, не более: | 4 |
| Рабочие условия применения | |
| - температура окружающего воздуха, °С | от -55 до +80 |
| - относительная влажность воздуха, % | до 85 |
| - атмосферное давление, кПа | от 93,0 до 103,0 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч, не менее | 27000 |
наносится на титульный лист паспорта изделия типографским способом.
Комплектность устройства представлена в таблице 4.
Таблица 4 - Комплектность устройства:
| Наименование | Обозначение | Количество, шт/экз |
| Измеритель-коммутатор | ROSSMA IIOT-AMS ANALOG | 1 |
| Источник питания | 1-12* | |
| Гермоввод | - | 1-4* |
| Корпус | - | 1 |
| Руководство по эксплуатации | MAN-RIAA-11 | 1 |
| Паспорт | - | 1 |
| Примечание: * Зависит от модификации устройства / опросного листа | ||
приведены в разделе 3 руководства по эксплуатации MAN-RIAA-11.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
Технические условия УАБИ.001.83301259.2017 ТУ Измеритель-коммутатор «ROSSMA IIOT-AMS».
