| Номер в госреестре | 93281-24 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | АГАМА-2РМ |
| Изготовитель | Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ"), Московская обл., г.о. Волоколамский, с. Ярополец |
| Год регистрации | 2024 |
| Срок свидетельства | 24.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные АГАМА-2РМ (далее - преобразователи) предназначены для измерений изменения значения избыточного давления, предварительно созданного в камере преобразователя, за счет фильтрации воздуха через испытываемый материал (бетона, раствора и т.п.) для последующего косвенного определения водонепроницаемости в соответствии с ГОСТ 12730.5-2018 «Бетоны. Методы определения водонепроницаемости».
Принцип действия преобразователей основан на измерении величины отрицательного избыточного давления и изменения этого давления, которое предварительно создается в камере прибора за счет механического увеличения объема камеры с последующем изменением этого давления в следствии фильтрации воздуха через испытываемый материал (бетона, раствора и т.п.) с дальнейшим преобразованием и регистрацией полученных результатов на жидкокристаллический дисплей преобразователя давления измерительного.
Основными компонентами преобразователей являются тензометрический датчик давления, камера с перемещающимся поршнем, расположенная в цилиндрическом корпусе, электронный микропроцессорный блок и жидкокристаллический дисплей.
Преобразователь устанавливается на поверхность испытываемого образца фланцем через герметизирующую мастику. Затем поршень перемещается при помощи рукояток, при этом объем камеры увеличивается, а давление в камере соответственно уменьшается. Атмосферный воздух фильтруется в полость камеры через испытуемый материал за счет разряжения, созданного в камере. Изменение давления в камере за счет фильтрации измеряется датчиком давления. Встроенный электронный микропроцессорный блок обеспечивает пересчет результатов измерений в сопротивление бетона проникновению воздуха и марку бетона по водонепроницаемости по методу, описанному в ГОСТ 12730.5-2018 «Бетоны. Методы определения водонепроницаемости». Результат отображается на жидкокристаллическом дисплее.
Условия эксплуатации преобразователя совпадают с рабочими условиями.
В процессе эксплуатации преобразователя не предусматриваются внешние механические или электронные регулировки. Пломбирование крепёжных винтов корпуса преобразователей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер преобразователей в числовом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе преобразователя.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид преобразователей давления измерительных АГАМА-2РМ с местом указания заводского номера представлен на рисунке 1.
Общий вид маркировочной наклейки представлен на рисунке 2.
Место указания заводского номера
а)
б)

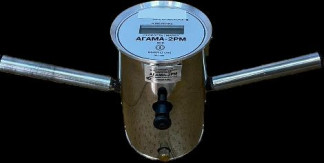

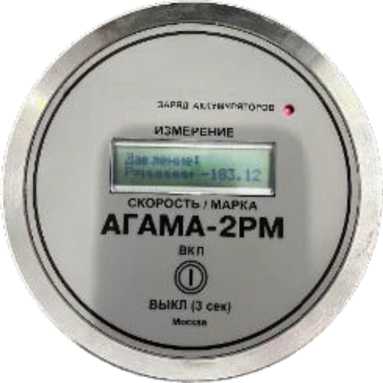

Рисунок 1 - Общий вид преобразователей давления АГАМА-2РМ с местом указания заводского номера
ООО "МЕТРОЛОГИЯ ИСЛ
ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЙ
Диапазон измерений от -90 до -80 кПа, ПГ ±2,0%
Заводский № 1369
Дата изготовления 08.07.2024 г.
Рисунок 2 - Общий вид маркировочной наклейки
Для работы с преобразователями используется метрологически значимое программное обеспечение (далее - ПО), устанавливаемое на электронный микропроцессорный блок и жидкокристаллический дисплей. ПО разработано специально для преобразователей и служит для управления ее функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | AGAMA.hex |
| Номер версии (идентификационный номер ПО) | V 1.XX |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, кПа | от -90 до -80 |
| Пределы допускаемой относительной погрешности измерений избыточного давления, % | ±2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Падение давления в течении 20 минут, кПа, не более | 2,0 |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более | 520x145x230 |
| Масса, кг, не более | 5 |
| Параметры электрического питания: - напряжение встроенных аккумуляторов типа AAA NiMh (6 штук), В - емкость встроенных аккумуляторов, мА^ч - напряжение переменного тока зарядного устройства, В - частота переменного тока зарядного устройства, Гц - потребляемая мощность зарядного устройства, Вт, не более | 7,2 от 750 до 850 от 200 до 240 от 49 до 51 18 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 от 30 до 80 от 84 до 106,7 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель давления | АГАМА-2РМ | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Шпатель | - | 1 шт. |
| Мастика герметизирующая ГОСТ 14791-79 | - | 1 уп. |
| Руководство по эксплуатации | - | 1 экз. |
| Пластина для проверки герметичности | - | 1 шт. |
| Упаковочный кейс | - | 1 шт. |
приведены в разделе 9 «Порядок работы» «Преобразователи давления измерительные АГАМА-2РМ. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
ТУ 26.51.62-035-52045791-2024. Преобразователи давления измерительные АГАМА-2РМ. Технические условия.
