| Номер в госреестре | 93286-24 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | TKWL-1300 |
| Изготовитель | "Anhui Tiankang (Group) Shares Co., Ltd", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 24.09.2029 |
| МПИ (интервал между поверками) | 1 год (для уровнемеров с пределами допускаемой абсолютной погрешности менее ±3 мм включительно), 3 года (для уровнемеров, работающих при избыточном давлении) |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры TKWL-1300 (далее - уровнемеры) предназначены для контактного измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов.
Принцип работы уровнемеров основан на методе импульсной рефлектометрии: по волноводу посылается микроволновый импульс и измеряется интервал времени двойного пробега этого импульса до места неоднородности волнового сопротивления (границы раздела веществ с разной диэлектрической проницаемостью). Уровень продукта определяется как разность значений высоты установки уровнемера и измеренной дистанции.
Уровнемеры состоят из следующих функциональных блоков:
- измерительный преобразователь, формирующий, излучающий и принимающий микроволновые импульсы. Он выполняет измерение интервала времени, и по измеренному значению дистанции до поверхности и значению базовой высоты резервуара вычисляется уровень;
- фланцевая или резьбовая система, которая соединяет волновод с преобразователем сигналов, и обеспечивает герметичное механическое соединение уровнемера с ёмкостью;
- волновод, по которому распространяются микроволновые сигналы;
- встроенный индикатор (при наличии), отображающий измеренные величины.
Уровнемеры могут передавать измеренный параметр по токовому выходу (4 - 20) мА с наложенным протоколом HART®, по интерфейсу RS-485 с использованием протокола Modbus.
Уровнемеры имеют модели: TKWL-1301, TKWL-1302, TKWL-1303, TKWL-1305 отличающиеся волноводами.

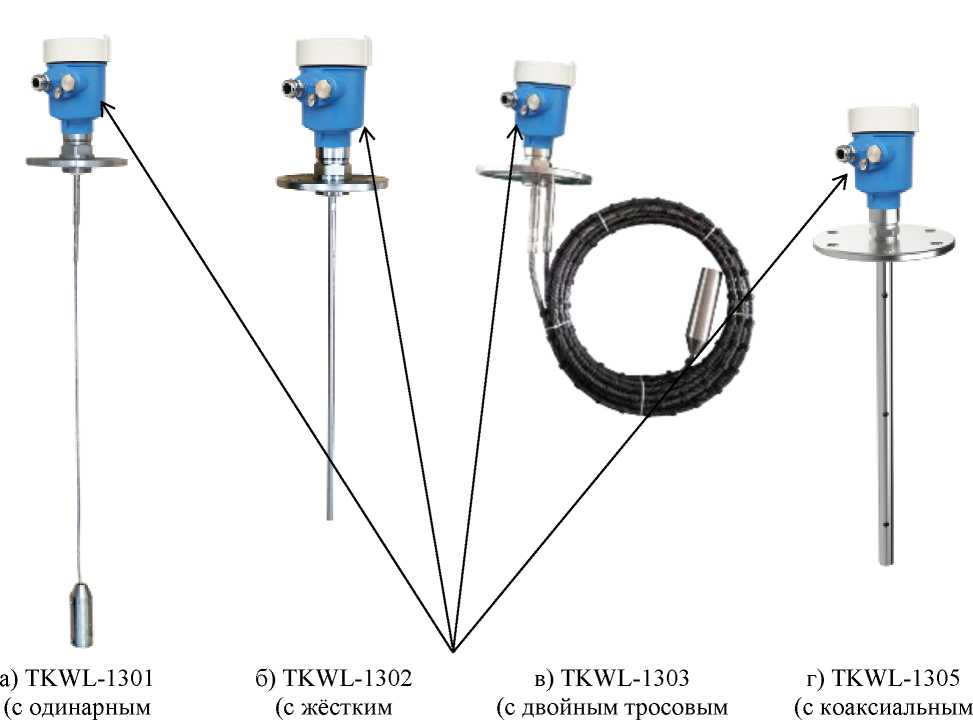

Общий вид уровнемеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус преобразователя. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.
тросовым волноводом)
волноводом)
волноводом)
волноводом)
Рисунок 1 - Внешний вид уровнемеров TKWL-1300 и указание мест нанесения заводского номера и знака утверждения типа
Наименование Уровнемер
Модель 1KWL-1302
Диапазон измерений <О-6ООО> гнт Напряжение питания 24 DC V
Интерфейс С4-20) мА .hart
№ поз.
Заводской номер 231iys98s
Дата изготовления 11.2023
Arthut Tiankang {Group) Shares Co., Ltd
Рисунок 2 - Пример маркировочной таблички
Программное обеспечение (далее - ПО) уровнемера является встроенным.
Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения её на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DBRD-311-10 |
| Номер версии (идентификационный номер) ПО | 08.08.XX |
| Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Диапазон измерений уровня жидкости, м: - TKWL-1301 - TKWL-1302 - TKWL-1303 - TKWL-1305 | от 0,3 до 15 от 0,3 до 6 от 0,3 до 30 от 0,3 до 6 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±3 |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Давление измеряемой среды, МПа: | от -0,1 до +2,0 |
| Диапазон температур измеряемой среды, °С | от -40 до +250 |
| Напряжение питания постоянного тока, В | 24 ± 10 % |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +80 |
Таблица 4 - Показатели надёжности
| Наименование параметра | Значение |
| Средняя наработка на отказ, ч | 75000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количест во |
| Уровнемер | TKWL-1300 | 1 шт. |
| Руководство по эксплуатации* | TKYW-05РЭ | 1 экз. |
| Паспорт | TKWL-1300.01nC | 1 экз. |
| Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
приведены в разделе 2.1 руководства по эксплуатации TKYW-05РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР.
