Акселерометры пьезорезистивные ДВ3, 93288-24

Акселерометры пьезорезистивные ДВ3 (далее - акселерометры) предназначены для измерений виброускорения.
Карточка СИ
Номер в госреестре 93288-24
Наименование СИ Акселерометры пьезорезистивные
Обозначение типа СИ ДВ3
Изготовитель Акционерное общество "Конвед-6 ЛИИ" (АО "Конвед-6 ЛИИ"), Московская область, г. Жуковский
Год регистрации 2024
Срок свидетельства 24.09.2029
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Акселерометры пьезорезистивные ДВ3 (далее - акселерометры) предназначены для измерений виброускорения.

Описание

Принцип действия акселерометров основан на пьезорезистивном эффекте преобразования колебательного движения в электрический сигнал.

Конструктивно акселерометры представляют собой полый герметичный цилиндр, в котором помещен чувствительный элемент с выводами, служащими для подачи питания и снятия измерительного сигнала.

Чувствительный элемент акселерометров изготовлен из монокристалла кремния в виде консольной балки с утонением, в поверхностном слое которой сформированы интегральная схема тензорезисторного моста и схема компенсации температурной чувствительности. На свободном конце консольной балки закреплена инерционная масса. Под воздействием виброускорения в направлении измерительной оси акселерометра инерционная масса создает усилие, вызывающее изгибную деформацию консольной балки, что приводит к появлению на выходе тензомоста сигнала, пропорционального измеряемому виброускорению.

Измерительная ось акселерометров перпендикулярна его установочной поверхности.

Акселерометры выпускаются в модификациях ДВ3-022К-2 и ДВ3-022К-2В, которые отличаются конструктивным исполнением. Акселерометры модификации ДВ3-022К-2В отличаются наличием установочной плиты, позволяющей закрепить акселерометры к исследуемому объекту с помощью двух винтов М3. Акселерометры модификации ДВ3-022К-2 крепятся к исследуемому объекту методом наклеивания.

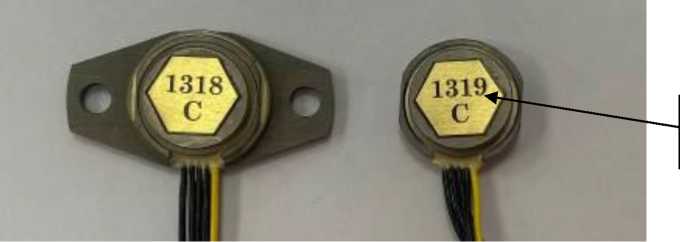

Общий вид акселерометров представлен на рисунке 1. Акселерометры не подлежат пломбированию.

Заводские номера акселерометров в цифро-буквенном формате наносятся на корпус методом наклеивания. Нанесение знака поверки на средство измерений не предусмотрено.

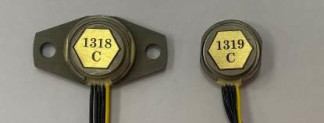

Место нанесения заводского номера

ДВ3-022К-2В

ДВ3-022К-2

Рисунок 1 - Общий вид акселерометров пьезорезистивных ДВ3

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2)

0,01

Пределы   допускаемого   отклонения   действительного   значения

коэффициента преобразования от номинального значения на базовой частоте 160 Гц, мВ/(м^с-2)

±0,003

Диапазон измерений виброускорения, м/с2

от 0,1 до 4900

Нелинейность амплитудной характеристики, %

±1

Диапазон рабочих частот, Гц

от 1 до 2000

Неравномерность частотной характеристики относительно базовой частоты 160 Гц, %

±12

Относительный коэффициент поперечного преобразования, %, не более

4

Собственная резонансная частота, Гц, не менее

5000

Пределы допускаемого дополнительного отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %

±5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Диапазон рабочих температур, °С

от -50 до +85

Напряжение питания, В

+9±0,01

Габаритные размеры (длина х ширина х высота), мм, не более - ДВ3-022К-2

- ДВ3-022К-2В

14х14х5 28х15х6,7

Масса, г, не более - ДВ3-022К-2 - ДВ3-022К-2В

3

5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати или наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Акселерометр пьезорезистивный

ДВ3

1 шт.

Паспорт

КМНТ.402139.006 ПС (КМНТ.402139.006-01 ПС)

1 экз.

Руководство по эксплуатации

КМНТ.402139.006 РЭ

1 экз.

Сведения о методах измерений

приведены в разделе 2.3 «Использование изделия» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

КМНТ.402139.006 ТУ «Акселерометры пьезорезистивные ДВ3. Технические условия».

93288-24
Номер в ГРСИ РФ:
93288-24
Производитель / заявитель:
Акционерное общество "Конвед-6 ЛИИ" (АО "Конвед-6 ЛИИ"), Московская область, г. Жуковский
Год регистрации:
2024
Cрок действия реестра:
24.09.2029
