| Номер в госреестре | 93291-24 |
| Наименование СИ | Блоки вычисления размаха |
| Обозначение типа СИ | БВР-01 |
| Изготовитель | Общество с ограниченной ответственностью "ИР ЛИИ СПб" (ООО "ИР ЛИИ СПб"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 24.09.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки вычисления размаха БВР-01 (далее — блоки) предназначены для измерительного преобразования сигналов силы переменного тока в сигналы силы постоянного тока и цифровой код.
Блоки предназначены для преобразования аналоговых сигналов измерительных преобразователей перемещения, поступающих по токовым петлям от 4 до 20 мА в пропорциональный цифровой код с последующей обработкой, передачей полученных значений по интерфейсу RS-485 (протокол Modbus, 2 канала), по интерфейсу Ethernet, по двум каналам токовых петель от 4 до 20 мА и формирования логических сигналов.
Блоки обеспечивают:
- получение информации по токовой петле от 4 до 20 мА с двух измерительных преобразователей перемещения;
- аналогово-цифровое преобразование гальванически развязанных входных сигналов;
- вычисление величины размаха колебаний, сравнение с граничными значениями и формирование логических сигналов «готовности», «предупреждения» или «аварии»;
- гальваническую развязку между микроконтроллером и трансиверами интерфейса RS-485 и преобразователями напряжение - ток для выходных аналоговых сигналов.
Корпус блока изготавливается из серого пластика, методом вакуумной формовки.
Общий внешний вид блока представлен на рисунке 1.
Идентификационная этикетка
Рисунок 1 - Внешний вид блока БВР-01
Пломбирование не предусмотрено.

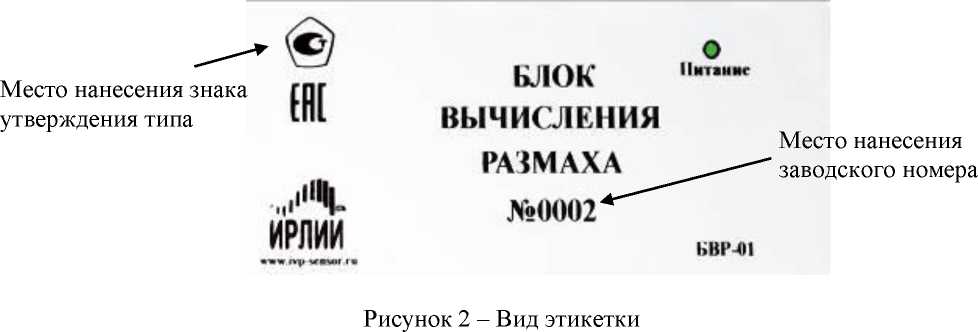

Заводской номер блока наносится на этикетку на корпусе блока (рисунок 2) методом термотрансферной печати в формате числового кода.
Нанесение знака поверки на корпус не предусмотрено.
Программное обеспечение (далее - ПО) блока представляет собой совокупность программ, обеспечивающих функционирование при заданном режиме совместимости и взаимодействия её компонентов.
Встроенное ПО устанавливается в энергонезависимую память блока в процессе их производства на заводе-изготовителе. Конструкция блока исключает возможность доступа и несанкционированного влияния на встроенное ПО и измерительную информацию в процессе эксплуатации.
Внешнее ПО предназначено для анализа и отображения измерительной информации. Для защиты внешнего ПО и измерительной информации от несанкционированного доступа предусмотрена защита с помощью пароля.
Идентификационные данные и уровень защиты ПО, входящих в состав, приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Внешнее ПО | |
| Идентификационное наименование ПО | БВР-01 |
| Номер версии (идентификационный номер) ПО, не ниже | V1.4VS2019 |
| Встроенное ПО | |
| Идентификационное наименование ПО | БВР-1 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.1.7 |
Уровень защиты ПО от непреднамеренных и преднамеренных
изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики блоков приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Характеристика | Значение |
| Количество каналов | 2 |
| Диапазоны сигналов размаха силы переменного тока на частоте от 0,5 до 200 Гц на входе, мА1) | от 0 до 16 |
| Диапазоны сигнала силы постоянного тока на выходе, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной (к диапазону измерения) погрешности измерения сигналов силы постоянного тока в нормальных условиях, % | ± 0,2 |
| Пределы допускаемой основной приведенной (к диапазону измерения) погрешности измерения сигналов силы постоянного тока в рабочих условиях, % | ± 0,4 |
| Пределы допускаемой основной приведенной (к диапазону измерения) погрешности измерения сигналов размаха силы переменного тока в нормальных условиях, % | ± 0,7 |
| Пределы допускаемой основной приведенной (к диапазону измерения) погрешности измерения сигналов размаха силы переменного тока в рабочих условиях, % | ± 2 |
| Пределы допускаемой основной приведенной (к диапазону преобразования) погрешности преобразования сигналов размаха силы переменного тока в сигналы силы постоянного тока в нормальных условиях, % | ± 0,7 |
| Пределы допускаемой основной приведенной (к диапазону преобразования) погрешности преобразования сигналов размаха силы переменного тока в сигналы силы постоянного тока в рабочих условиях, % | ± 2 |
| 1) В диапазоне мгновенных значений от 4 до 20 мА | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон напряжения питания, В | 24 |
| Потребляемая мощность, Вт, не более | 7,2 |
| Масса, кг, не более: | 0,2 |
| Габаритные размеры, мм, не более - ширина - высота - длина | 105 60 90 |
| Рабочие условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от 0 до +80 до 80 от 84,0 до 106,7 |
| Нормальные условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 до 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 220000 |
Знак утверждения типа наносится на этикетку (рисунок 2), расположенную на корпусе, методом термотрансферной печати, а также на эксплуатационную документацию типографским способом.
Комплект блока приведен в таблице 5.
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Блок вычисления размаха БВР-01 | СПБФ.04.84.01.210 | В соответствии с картой заказа |
| Паспорт | СПБФ.04.84.01.210 ПС | |
| Руководство по эксплуатации | СПБФ.04.84.01.210 РЭ | |
| Технические условия | СПБФ.04.84.01.210 ТУ |
приведены в СПБФ.04.84.01.210 РЭ в разделе «3. Настройка блока».
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия;
СПБФ.030101 ТУ Блок Вычисления Размаха БВР-01. Технические условия.
